Tủ điện công nghiệp

Tủ điện công nghiệp (Industrial Electrical Cabinet) là trung tâm điều khiển và phân phối điện cho toàn bộ hệ thống trong nhà máy, xưởng sản xuất, tòa nhà, khu công nghiệp và các công trình kỹ thuật. Đây là một trong những hạng mục quan trọng nhất trong hệ thống điện, đảm bảo vận hành ổn định – giảm sự cố – bảo vệ thiết bị và an toàn cho người sử dụng.

Ngày nay, tủ điện công nghiệp được thiết kế theo tiêu chuẩn IEC 61439, kết hợp thiết bị đóng cắt của các hãng chất lượng như LS, Schneider, Shihlin, ABB, đảm bảo khả năng vận hành 24/7 trong môi trường công nghiệp khắc nghiệt.

1. Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là nơi chứa thiết bị đóng cắt, bảo vệ và điều khiển như MCCB, MCB, contactor, relay nhiệt, bộ giám sát pha, ACB, bộ ATS, tụ bù cosphi… Tủ có vai trò:

• Phân phối điện an toàn

• Điều khiển động cơ, dây chuyền

• Bảo vệ quá tải – ngắn mạch – sự cố

• Tối ưu hiệu suất hệ thống

• Giúp vận hành ổn định và tiết kiệm chi phí

Tủ được ứng dụng rộng rãi tạii:

• Nhà máy may – gỗ – cơ khí

• Khu công nghiệp – xưởng chế tạo

• Chung cư – tòa nhà – trung tâm thương mại

• Nhà máy nước – xử lý nước thải

• Trang trại solar – hệ thống tưới

• Kho lạnh – nhà máy thựcc phẩm

• Các trạm bơm PCCC – dân dụng và công nghiệp

Đây là “bộ não” của toàn bộ hệ thống điện. Nếu tủ điện không đạt chuẩn, mọi thiết bị khác đều có nguy cơ hỏng hóc hoặc mất an toàn.

2. Cấu tạo của tủ điện công nghiệp:

2.1. Vỏ tủ điện

Vỏ tủ giữ vai trò bảo vệ thiết bị trước môi trường và tác động cơ khí.

• Chất liệu: tôn sơn tĩnh điện, inox 304

• Độ dày: 1.0 – 3.0 mm

• Cấp bảo vệ: IP42 – IP55 – IP65

• Kiểu dáng: Tủ đứng, tủ treo tường, tủ ngoài trời có chân đế, tủ trong nhà, tủ nằm ngang…

• Trang bị gioăng cao su chống nước, khóa tay nắm, bấm gạt, cửa đôi/cửa đơn… theo yêu cầu

Vỏ tủ chất lượng giúp thiết bị bên trong hoạt động bền bỉ, nhất là môi trường bụi, nóng, ẩm, môi trường biển, axit…

2.2. Thiết bị đóng cắt – bảo vệ

Bên trong tủ điện gồm các thiết bị chính:

• MCB: Dùng cho tải nhỏ

• MCCB: Bảo vệ mạch dòng lớn, ngắn mạch, quá tải

• ACB: Dùng cho tủ tổng, dòng từ 800A – 3200A

• Contactor – Relay nhiệt: Điều khiển động cơ

• ATS: Tự động chuyển nguồn lưới – máy phát

• Tụ bù công suất (Mikro, Nuintek, Epcos, Samwha, Elektek)

• Cuộn kháng 7%–13% (nếu hệ thống có sóng hài)

• SPD chống sét lan truyền bảo vệ khỏi xung sét

• Đồng hồ V/A – tần số – bộ giám sát pha..

Thành phần này yêu cầu chọn đúng dòng, đúng khả năng cắt và đúng tiêu chuẩn quốc tế hoặc theo tiêu chuẩn đặc biệt từ CĐT

2.3. Hệ thống dây dẫn – thanh cái

• Thanh cái đồng: 200A –> 3000A

• Dây Cadivi/LS Vina/Lion/ThăngLong/Cadisun

• Cầu đấu – đầu cos – máng cáp

• Ống gen đánh số – dây rút – phụ kiện đấu nối

3. Các loại tủ điện công nghiệp phổ biến:

3.1. Tủ phân phối tổng – MSB/MDB

Tủ MSB/MDB được đặt ngay sau máy biến áp hoặc ACB tổng.

• Dòng điện: 400–3000A

• Thiết bị chính: ACB hoặc MCCB công suất lớn

• Phân phối cho các tủ SMDB/ATS/tủ điều khiển lớn

• Sử dụng thanh cái đồng kích thước lớn

3.2. Tủ phân phối nhánh – SMDB/DB

• Dùng MCCB và MCB cho từng nhánh

• Cấp nguồn cho phân xưởng, khu vực đèn chiếu sáng, ổ cắm…

• Có thể tích hợp SPD chống sét

3.3. Tủ ATS – Chuyển nguồn tự động

• Chuyển nguồn Lưới – Máy phát

• Dùng contactor liên động hoặc ATS module hoặc 2 ACB liên động

• Bảo đảm không gián đoạn điện cho nhà máy và tòa nhà

3.4. Tủ điều khiển động cơ – PLC

• Dùng contactor, biến tần, soft-starter, PLC

• Điều khiển bơm, quạt, dây chuyền, hệ thống tự động hóa

• Tối ưu vận hành và giảm chi phí nhân công

3.5. Tủ tụ bù công suất cosphi

• Nâng cosphi > 0.9 theo yêu cầu EVN

• Tụ bù 415V – 440V – 525V – 690V -720V

• Bộ điều khiển PFR, cuộn kháng xử lý sóng hài

• Giúp giảm tiền điện và tăng tuổi thọ máy móc

4. Chức năng của tủ điện công nghiệp

• Tủ giúp phân chia nguồn thành các nhánh rõ ràng, đảm bảo ổn định và phù hợp từng
• MCCB/MCB/ACB ngắt kịp thời khi xảy ra sự cố, giảm cháy nổ và hư hỏng thiết bị.
• Tủ PLC – Tủ động cơ giúp dây chuyền hoạt động đồng bộ và chính xác.

• Tủ tụ bù nâng cosphi, Cuộn kháng giảm sóng hàI, SPD chống sét lan truyền

• Đồng hồ đo, kết hợp bộ giám sát pha, cảnh báo mất pha – lệch pha – quá dòng, chạm đất

5. Quy trình thiết kế – thi công tủ điện công nghiệp

1. Khảo sát hệ thống điện: Xác định tải, dòng tiêu thụ, cosphi, sóng hài, nhu cầu vận hành.
2. Thiết kế sơ đồ nguyên lý (SLD): Chọn MCCB/MCB đúng dòng, tính kích thước thanh cái đủ tải, chọn SPD, tụ bù, ATS nếu cần,…
3. Thiết kế bố trí tủ: Tối ưu tản nhiệt, khoảng cách an toàn giữa các thiết bị, dễ dàng trong việc đấu nối cáp điện và bảo trì định kỳ
4. Lắp đặt – đi dây – kiểm tra: Làm theo tiêu chuẩn IEC, đúng mã màu dây, đánh số đầy đủ.
5. Test (FAT – SAT): Test đóng cắt, Test relay bảo vệ, test cách điện, test tiếp địa, …
6. Bàn giao hồ sơ: Bao gồm sơ đồ nguyên lý, layout, thông số thiết bị, hướng dẫn vận hành.

6. Ưu điểm của tủ điện công nghiệp đạt chuẩn

• Đảm bảo an toàn điện tuyệt đối

• Giảm sự cố chập cháy trong nhà máy

• Dễ vận hành – bảo trì – mở rộng

• Nâng cao tuổi thọ thiết bị

• Giảm chi phí tiền điện nhờ tủ tụ bù

• Tối ưu hiệu suất dây chuyền

• Vận hành ổn định 24/7

7. Ứng dụng thực tế

Tủ điện được ứng dụng trong:

• Dây chuyền sản xuất

• Hệ thống quạt – bơm – máy nén

• Kho lạnh – hệ thống HVAC

• Trạm bơm PCCC – thủy lợi

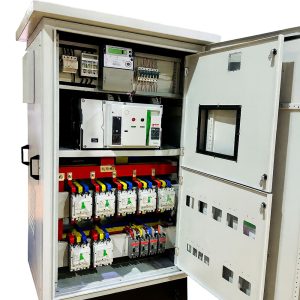

• Solar farm – rooftop

• Tòa nhà – bệnh viện – trường học

• Khu công nghiệp – xưởng chế biến
