Mô tả
1. Giới thiệu sản phẩm
CS Solar SCI 1500 FM của DEHN – Đức là thiết bị chống sét lan truyền Type 1+2 (Class I + II), chuyên dụng cho hệ thống điện mặt trời (PV Solar) với điện áp tối đa 1500 VDC.
Sản phẩm được thiết kế để bảo vệ inverter, combiner box và tấm pin mặt trời trước cả sét trực tiếp (10/350 µs) và quá áp lan truyền (8/20 µs), điều mà ít hãng chống sét nào có được
Với khả năng chịu In 20 kA, Imax 40 kA và Iimp 6,25/12,5 kA, SPD này phù hợp cho các công trình năng lượng tái tạo, năng lượng mặt trời quy mô lớn, đảm bảo hiệu suất và tuổi thọ các thiết bị trong hệ thống solar.
2. Thông số kỹ thuật DEHN CS Solar SCI 1500 FM (900 076):
| Thông số | Giá trị |
|---|---|
| Loại SPD | Type 1 + 2 (Class I + II) |
| Điện áp PV tối đa [DC+ → DC-] (Ucpv) | ≤ 1500 V |
| Điện áp PV tối đa [DC± → PE] (Ucpv) | ≤ 1500 V |
| Dòng ngắn mạch tối đa (ISCPV) | 10 kA |
| Dòng xung danh định (In, 8/20 µs) | 20 kA |
| Dòng xung cực đại (Imax, 8/20 µs) | 40 kA |
| Tổng dòng xung (Itotal, 8/20 µs) | 40 kA |
| Xung sét (10/350 µs) [Iimp] | 6,25 / 12,5 kA |
| Mức bảo vệ điện áp [(DC±)/PE] (Up) | < 4,5 kV |
| Mức bảo vệ điện áp [DC+ → DC-] (Up) | < 4,5 kV |
| Thời gian đáp ứng (tA) | ≤ 25 ns |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Hiển thị trạng thái | Xanh/Đỏ |
| Tiếp điểm phụ báo lỗi từ xa | Có (Changeover contact) |
| Khả năng chịu quá áp tạm thời (TOV) | DC battery up to 100 kA (t ≤ 5,83 ms) |
| Kích thước | 4 module, DIN 43880 |
| Khối lượng | 564 g |
| Lắp đặt | Thanh DIN 35 mm |
| Vỏ thiết bị | Thermoplast, đỏ, UL 94 V-0 |
| Cấp bảo vệ vỏ | IP20 |
| Mã sản phẩm | 900076 |
3. Ưu điểm nổi bật DEHN CS Solar SCI 1500 FM (900 076):
- Cấu tạo bảo vệ kép Type 1+2: Có khả năng bảo vệ an toàn trước cả sét trực tiếp và lan truyền.
- Điện áp làm việc lên tới 1500 VDC: Phù hợp với hệ thống solar hiện đại và tiên tiến
- Khả năng chịu xung sét mạnh (Iimp 12,5 kA, Imax 40 kA): Bảo vệ tối đa cho inverter và cả hệ thống tấm pin.
- Mức bảo vệ điện áp < 4,5 kV: Phù hợp với các thiết bị điện tử DC cần được bảo vệ do xung sét lan truyền.
- Có tiếp điểm FM : Giám sát thông minh từ xa trạng thái SPD và cảnh báo kịp thời.
- Đạt chuẩn quốc tế IEC 61643-11, KEMA, UL: Đảm bảo chất lượng, an toàn.
4. Ứng dụng của chống sét DEHN CS Solar SCI 1500 FM (900 076):
-
Trang trại năng lượng mặt trời (Solar Farm) 1500 VDC.
-
Hệ thống inverter trung tâm, combiner box.
-
Lưu trữ năng lượng DC (Battery Storage Systems).
-
Các dự án năng lượng tái tạo quy mô lớn yêu cầu SPD điện áp cao.
5. So sánh với CS Solar SCI 1200 FM (900075):
| Tiêu chí | CS Solar SCI 1500 FM (900076) | CS Solar SCI 1200 FM (900075) |
|---|---|---|
| Điện áp PV tối đa | 1500 VDC | 1200 VDC |
| In (8/20 µs) | 20 kA | 20 kA |
| Imax (8/20 µs) | 40 kA | 40 kA |
| Iimp (10/350 µs) | 6,25 / 12,5 kA | 6,25 / 12,5 kA |
| Mức bảo vệ điện áp (Up) | < 4,5 kV | < 3,8 kV |
| Khối lượng | 564 g | 511 g |
| Ứng dụng | Solar Farm 1500 VDC | Solar Farm 1200 VDC |
⇒ Model 900076 phù hợp cho hệ thống solar thế hệ mới 1500 VDC, trong khi model 900075 dùng cho các hệ thống ≤1200 VDC.
6. Tại sao nên mua DEHN CS Solar SCI 1500 FM (900 076) tại Hòa Phú:
-
Phân phối chính hãng DEHN (Đức): Đầy đủ CO/CQ chính hãng.
-
Kho hàng tại TP.HCM, hỗ trợ giao nhanh toàn quốc.
-
Giá cạnh tranh, chiết khấu tốt và hỗ trợ tận tình từ thời sơ khai của dự án.
-
Đội ngũ kỹ sư tư vấn tận tâm, hướng dẫn lựa chọn SPD đúng tiêu chuẩn IEC.
-
Bảo hành 12–24 tháng, hỗ trợ kỹ thuật lắp đặt và thay thế.

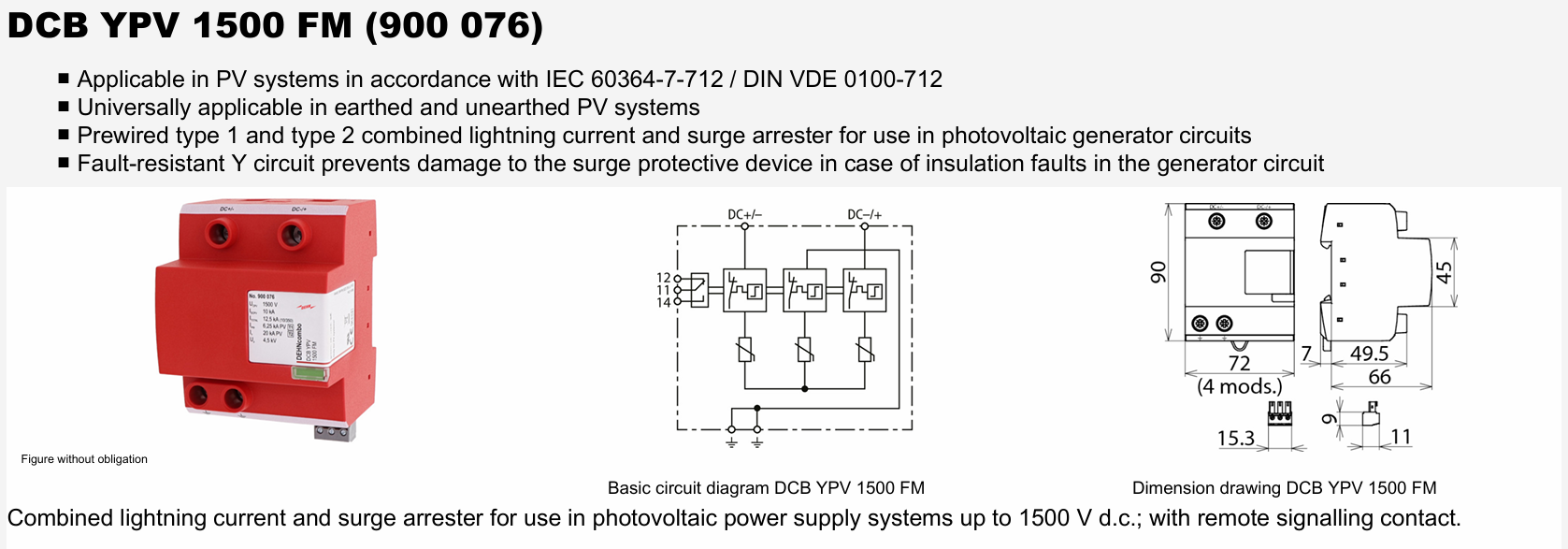

7. Tài liệu sản phẩm, sơ đồ đấu dây và kích thước
- DEHN_DCB YPV 1500 FM (900 076)_Datasheet_HPE
- DEHN_DCB YPV 1500 FM (900 076)_Intruction_HPE
- Tham khảo thêm thông tin chính thức tại: https://www.dehn-international.com/en
