1. Giới thiệu sản phẩm

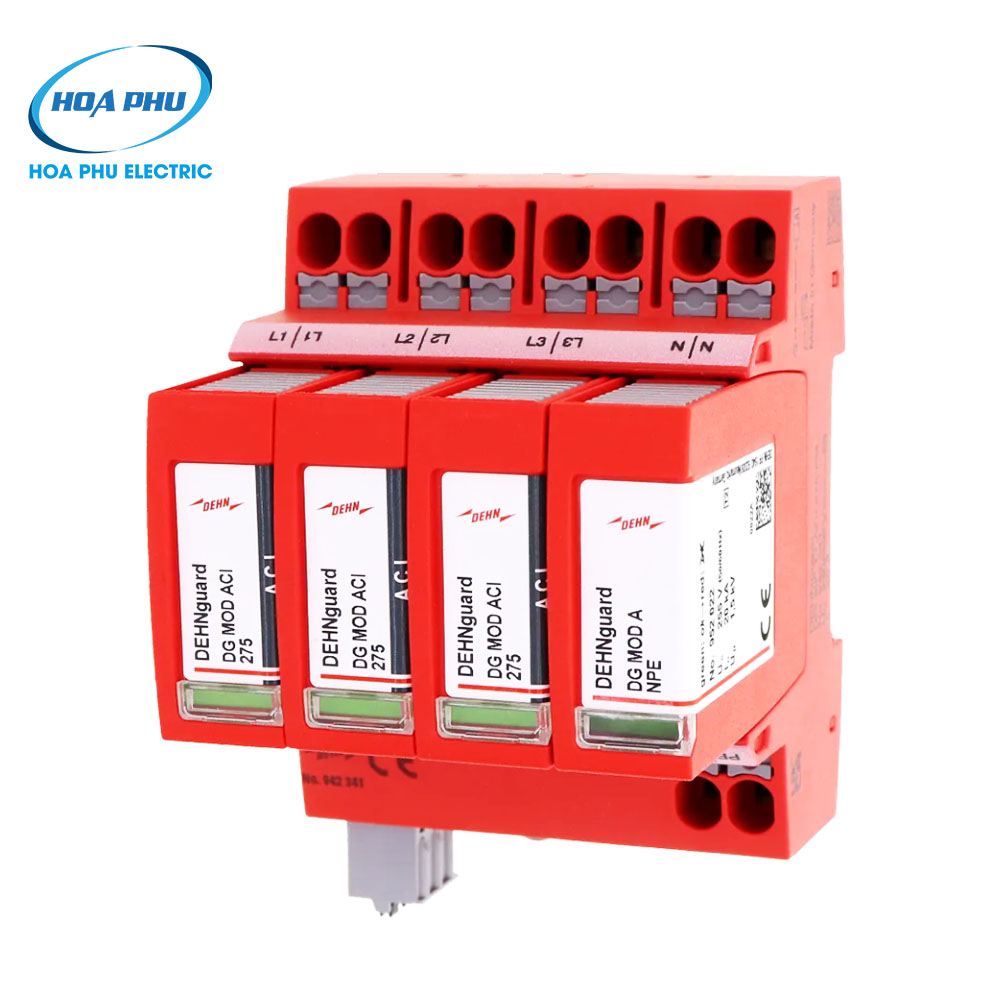

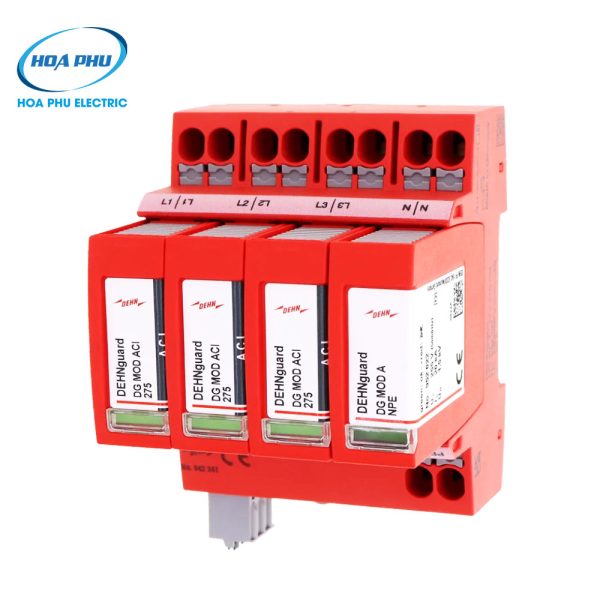

Thiết bị chống sét lan truyền DG MP TT ACI 275 FM của hãng DEHN (Đức) là dòng SPD Type 2 được thiết kế để bảo vệ hệ thống điện hạ thế trước các xung sét và quá áp tạm thời.
Sản phẩm ứng dụng công nghệ ACI – Spark Gap (khe hở tia lửa công nghệ mới) đây là công nghệ mà rất ít hãng chống sét trên thị trường có, không cần tới cầu chì động lực ngoài (Fusesaving), giúp tối ưu không gian, tiết kiệm chi phí lắp đặt và bảo trì.
Với khả năng chịu xung sét In 20kA (8/20µs) trên mỗi cực và mức bảo vệ điện áp ≤ 1,5 kV, thiết bị đáp ứng đầy đủ tiêu chuẩn IEC 61643-11 và được chứng nhận KEMA, VDE – đảm bảo an toàn cho hệ thống được lắp đặt chống sét.
2. Thông số kỹ thuật DEHN DG MP TT ACI 275 FM (942341):
| Thông số | Giá trị |
|---|---|
| Điện áp định mức AC (Un) | 230 / 400 V (50/60Hz) |
| Điện áp tối đa liên tục [L-N] (Uc) | 275 V |
| Điện áp tối đa liên tục [N-PE] (Uc) | 255 V |
| Dòng xung danh định [L-N]/[N-PE] (In, 8/20µs) | 20 kA |
| Dòng chịu tải liên tục (IL) | 40 A |
| Mức bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng (tA) | ≤ 100 ns |
| Khả năng dập dòng theo [N-PE] (Ifi) | 100 Aeff |
| Khả năng ngắn mạch (Isc) | 25 kA |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Hiển thị trạng thái | Xanh/Đỏ (Green/Red) |
| Công nghệ | ACI – Spark Gap, không cần cầu chì |
| Lắp đặt | Thanh DIN 35 mm (EN 60715) |
| Cấp bảo vệ vỏ | IP20 |
| Mã sản phẩm | 942341 |
3. Ưu điểm nổi bật DEHN DG MP TT ACI 275 FM (942341):
- Thiết kế nhỏ gọn: Chỉ chiếm không gian tương đương 1 chiếc MCB 4P trên thanh DIN, phù hợp với tủ điện chật hẹp, tu module.
- Công nghệ Spark Gap với tự dập hồ quang: Giúp tăng tuổi thọ, giảm rủi ro cháy nổ.
- Đèn báo trạng thái (Xanh/Đỏ): Giup dễ dàng kiểm tra SPD còn hoạt động hay đã hỏng.
- Dòng xung chịu tải lớn (20kA/cực): Phù hợp cho các công trình vừa và nhỏ, dự án solar dưới 1mwp
- Điện áp với bảo vệ ≤ 1,5 kV: Đảm bảo an toàn cho thiết bị điện tử dùng cuối nhạy cảm (tivi, bếp điện từ, máy điều hòa…)
- Thời gian đáp ứng cực nhanh (≤100 ns): Giúp bảo vệ tức thì thiết bị điện tử.
- Có tiếp điểm FM : Giám sát từ xa trạng thái SPD.
- Đạt chuẩn quốc tế IEC 61643-11, KEMA, VDE: Đảm bảo chất lượng, an toàn.
4. Ứng dụng của chống sét DEHN DG MP TT ACI 275 FM (942341):
-
Tủ điện tổng (MSB) của Nhà ở, chung cư cao tầng, văn phòng, khách sạn.
-
Trung tâm thương mại, hệ thống camera, thiết bị IoT, tủ PLC,.
-
Tủ điện phân phối tầng, tủ điện nhỏ trong nhà xưởng.
5. So sánh với SPD thông thường:
| Tiêu chí | DG MP TT ACI 275 FM | SPD Type 2 thông thường |
|---|---|---|
| Công nghệ | Spark Gap (ACI) | Varistor (MOV) |
| Cần cầu chì bổ sung | ❌ Không cần | ✅ Bắt buộc |
| Dòng rò vận hành | Gần như 0 | Có dòng rò nhỏ |
| Mức bảo vệ điện áp (Up) | ≤ 1,5 kV | 1,5 – 2 kV |
| Độ bền, tuổi thọ | Cao hơn | Thấp hơn |
| Chi phí tổng thể | Tiết kiệm (không cần fuse) | Tốn thêm fuse, không gian tủ |
6. Tại sao nên mua DEHN DG MP TT ACI 275 FM (942341) tại Hòa Phú:
-
Phân phối chính hãng DEHN (Đức): Đầy đủ CO/CQ chính hãng.
-
Kho hàng tại TP.HCM, hỗ trợ giao nhanh toàn quốc.
-
Giá cạnh tranh, chiết khấu tốt và hỗ trợ tận tình từ thời sơ khai của dự án.
-
Đội ngũ kỹ sư tư vấn tận tâm, hướng dẫn lựa chọn SPD đúng tiêu chuẩn IEC.
-
Bảo hành 12–24 tháng, hỗ trợ kỹ thuật lắp đặt và thay thế.

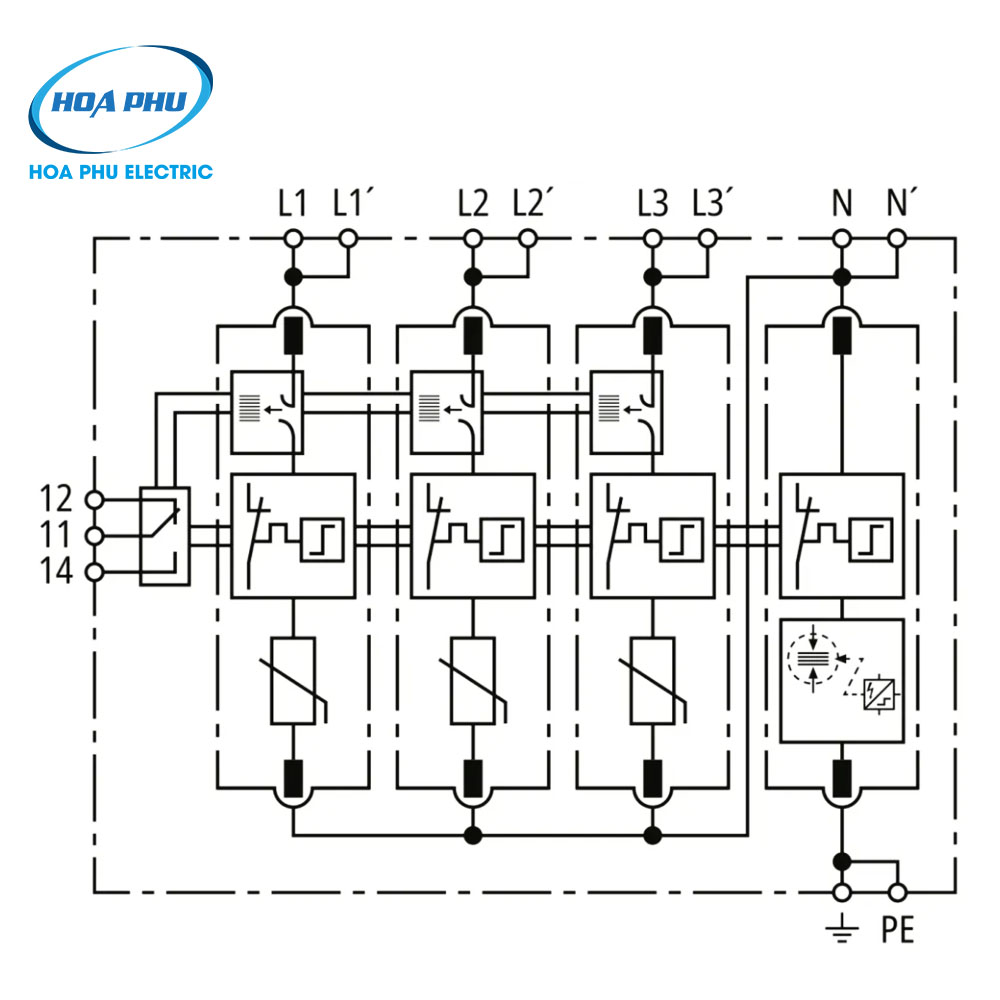

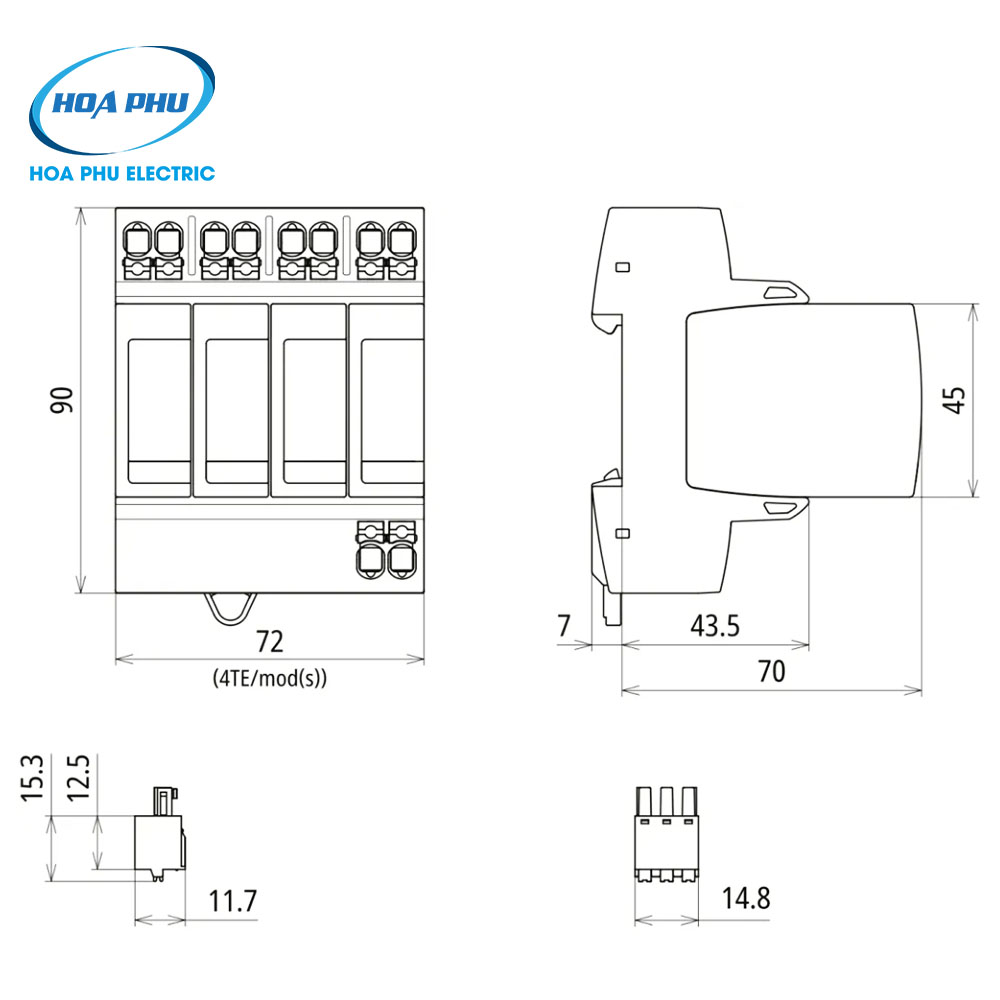

7. Tài liệu sản phẩm, sơ đồ đấu dây và kích thước
- DEHN_DG MP TT ACI 275 FM (942 341)_Datasheet_HPE
- DEHN_DG MP TT ACI 275 FM (942 341)_Description_HPE
- Tham khảo thêm thông tin chính thức tại: https://www.dehn-international.com/en
