Mô tả
1. Giới thiệu sản phẩm

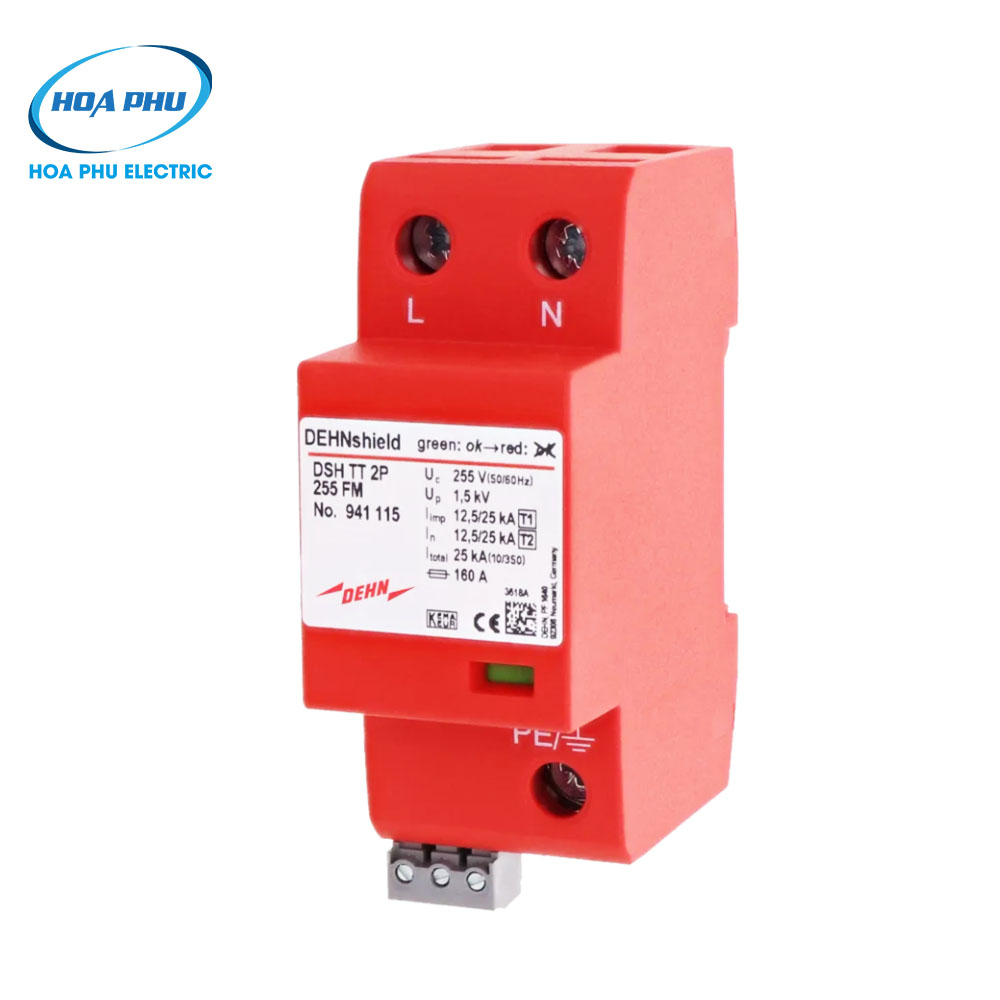

DEHNshield TT 255 FM là thiết bị chống sét lan truyền trên đường nguồn Type 1+2 (Class I + II), được thiết kế chuyên biệt cho hệ thống điện TT(*). Sản phẩm sử dụng công nghệ Spark Gap với cầu chì tích hợp, giúp bảo vệ thiết bị điện tử, nhảy cảm như relay bảo vệ, timer và các thiết bị dùng cuối…cũng như tủ điện hạ áp trước các xung sét trực tiếp và gián tiếp.
Với dòng xung sét 10/350 µs lên đến 25 kA, sản phẩm phù hợp cho nhà ở, tòa nhà thương mại, công nghiệp nhẹ và các ứng dụng yêu cầu tiêu chuẩn an toàn cao.
2. Thông số kỹ thuật DEHNshield TT 255 FM (941115):
| Thông số | Giá trị |
|---|---|
| Chuẩn SPD | EN 61643-11 / IEC 61643-11 – Type 1 + 2 / Class I + II |
| Điện áp danh định (Un) | 230 V (50/60 Hz) |
| Điện áp liên tục tối đa (Uc) | 255 V AC |
| Dòng xung sét (10/350 µs) tổng [L+N-PE] | 25 kA |
| Dòng xung sét (10/350 µs) mỗi cực [L-N]/[N-PE] | 12.5 kA |
| Dòng xung danh định (8/20 µs) | 12.5/25 kA |
| Năng lượng riêng [L-N]/[N-PE] | 156,25 kJ/Ohm |
| Mức bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng (tA) | ≤ 100 ns |
| Khả năng dập dòng theo sau (Ifi) | 25 kAeff / 100 Aeff |
| Cầu chì dự phòng tối đa | 160 A gG |
| Lắp đặt | Thanh DIN 35 mm (EN 60715) |
| Cấp bảo vệ | IP20 – sử dụng trong nhà |
| Kích thước | 2 TE, DIN 43880 |
| Chứng chỉ | KEMA, VDE |
| Chất liệu vỏ chống cháy | Nhựa Thermoplast UL94 V-0, màu đỏ, chống cháy |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Hiển thị trạng thái | LED xanh/đỏ – báo |
3. Ưu điểm nổi bật DEHNshield TT 255 FM (941115):
- Thiết kế nhỏ gọn: Chỉ chiếm không gian tương đương 1 chiếc MCB 2P trên thanh DIN, phù hợp với tủ điện chật hẹp, tu module.
- Công nghệ Spark Gap với tự dập hồ quang: Giúp tăng tuổi thọ, giảm rủi ro cháy nổ.
- Dòng Iimp 12,5 kA mỗi cực: Tối ưu cho mạng TT dân dụng và công trình thương mại.
- Điện áp với bảo vệ ≤ 1,5 kV: Đảm bảo an toàn cho thiết bị điện tử dùng cuối nhạy cảm (tivi, bếp điện từ, máy điều hòa…)
- Thời gian đáp ứng cực nhanh (≤100 ns): Giúp bảo vệ tức thì thiết bị điện tử.
- Có tiếp điểm FM : Giám sát từ xa trạng thái SPD.
- Chứng chỉ KEMA, VDE: Đảm bảo chất lượng và tuân thủ quốc tế.
4. Ứng dụng của chống sét DEHNshield TT 255 FM (941115):
-
Tủ điện tổng (MSB) của Nhà ở, chung cư cao tầng, văn phòng, khách sạn.
-
Trung tâm thương mại, hệ thống camera, thiết bị IoT.
-
Tủ điện phân phối tầng, tủ điện nhỏ trong nhà xưởng.
- Hệ thống điện TT dân dụng và thương mại với dòng sét dự kiến ≤ 50 kA.
6. Tại sao nên mua DEHNshield TT 255 FM (941315) tại Hòa Phú:
-
Phân phối chính hãng DEHN (Đức): Đầy đủ CO/CQ chính hãng.
-
Kho hàng tại TP.HCM, hỗ trợ giao nhanh toàn quốc.
- Ứng dụng năng lượng tái tạo (solar, wind), trạm sạc EV
-
Giá cạnh tranh, chiết khấu tốt và hỗ trợ tận tình từ thời sơ khai của dự án.
-
Đội ngũ kỹ sư tư vấn tận tâm, hướng dẫn lựa chọn SPD đúng tiêu chuẩn IEC.
-
Bảo hành 12–24 tháng, hỗ trợ kỹ thuật lắp đặt và thay thế.

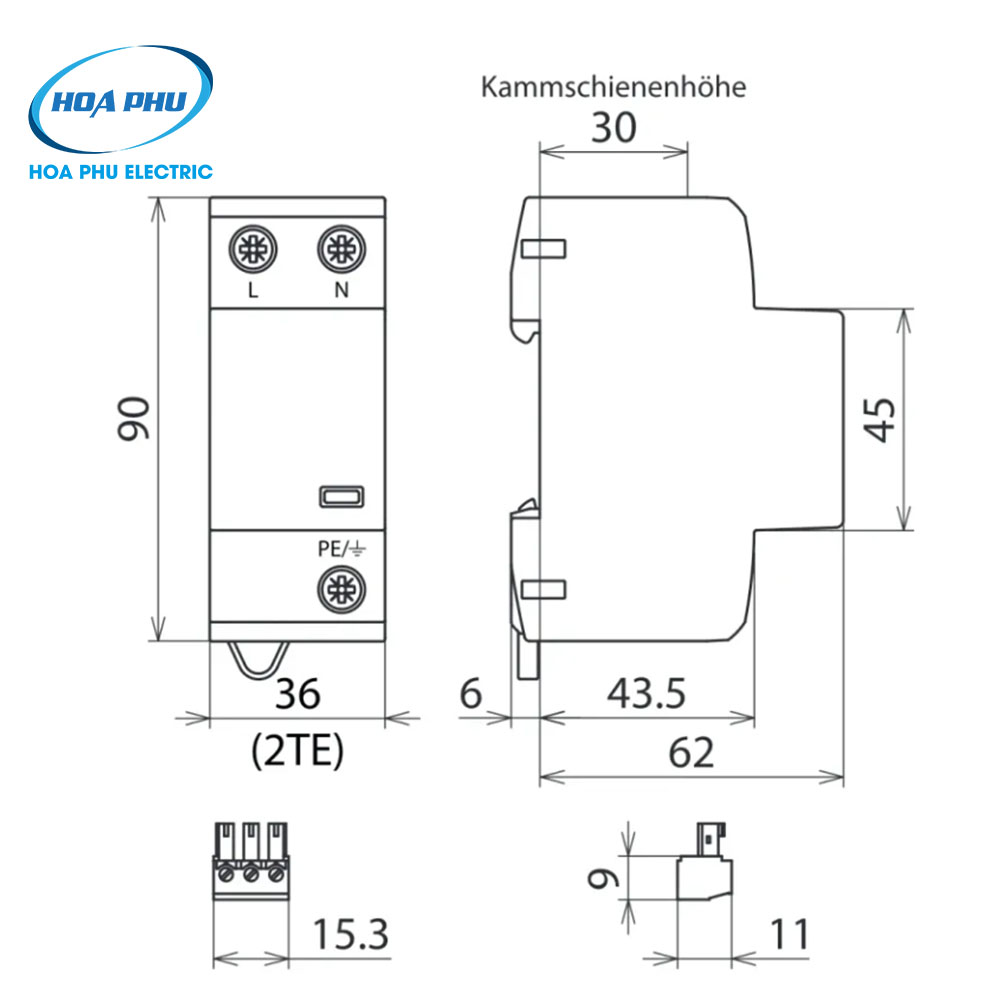

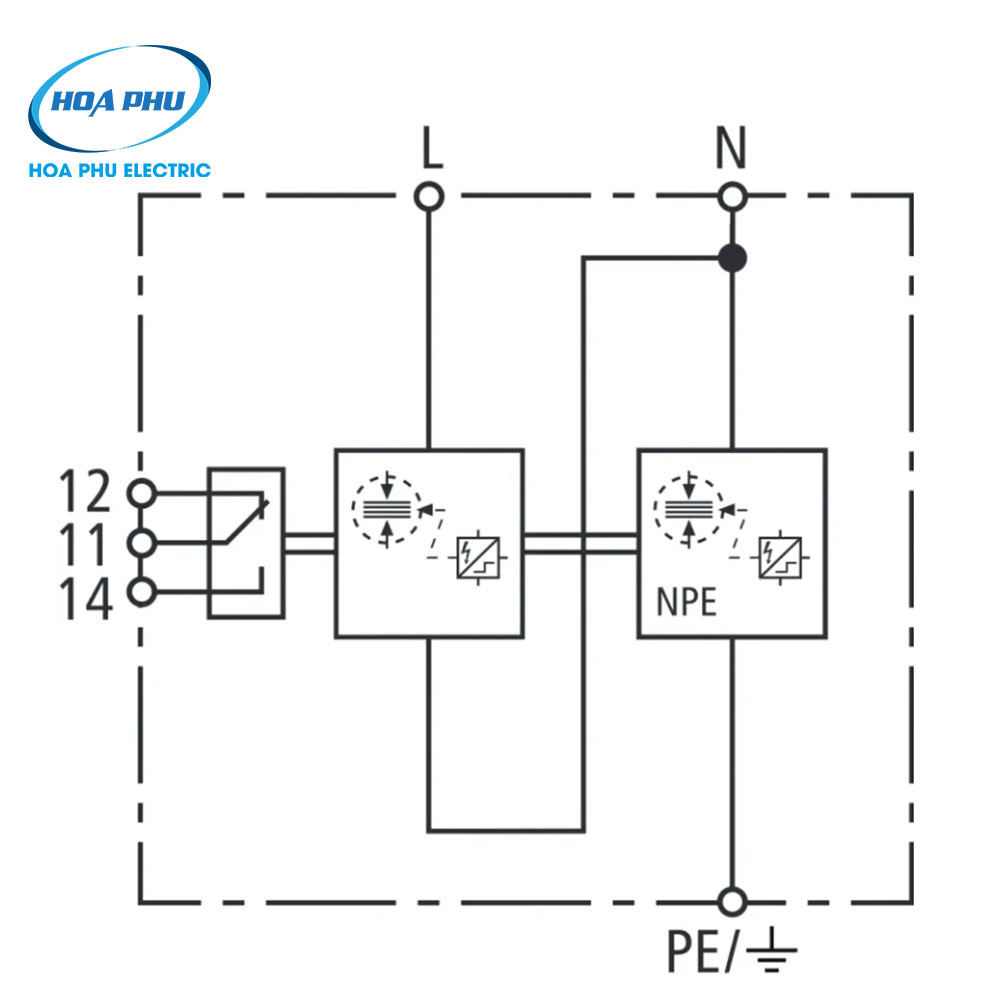

7. Tài liệu sản phẩm, sơ đồ đấu dây và kích thước
- DEHNshield_DSH_TT_255_FM_(941115)_Datasheet_HPE
- DEHNshield_DSH_TT_255_FM_(941115)_Description_HPE
- Tham khảo thêm thông tin chính thức tại: https://www.dehn-international.com/en
Liên hệ ngay Hòa Phú để được báo giá tốt nhất cho DEHNshield TT 255 FM (941115):
- Hotline/Zalo: 0394.169.869 hoặc 037.565.5354 (Click gọi ngay)
- Email: sales@hoaphu.com
- Địa chỉ kho: TP.HCM – Giao hàng toàn quốc.
Video giới thiệu hệ thống bảo vệ hồ quang DEHNshort
Mô tả ngắn: Video giới thiệu DEHNshort – hệ thống bảo vệ sự cố hồ quang bên trong tủ điện hạ thế.
