Mô tả
1. Giới thiệu sản phẩm

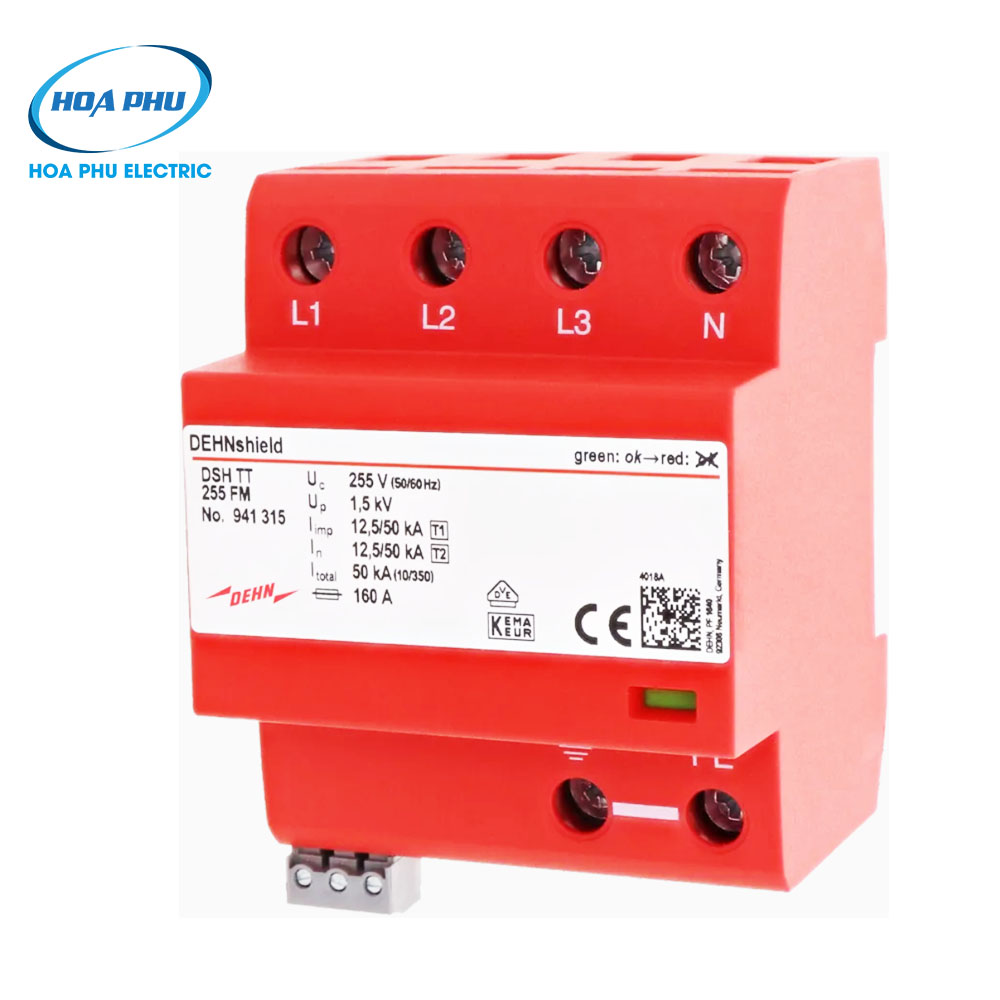

DEHNshield TT 255 FM (941315) là thiết bị chống sét lan truyền trên đường nguồn Type 1+2 (Class I + II) theo tiêu chuẩn IEC/EN 61643-11, được thiết kế tối ưu cho hệ thống TT(*). Sản phẩm ứng dụng công nghệ Spark Gap với khả năng chịu dòng sét lên tới 50 kA (10/350 µs), nhưng có thêm sự khác biệt quan trọng là mức Iimp 12,5 kA trên mỗi cực, giúp cân bằng giữa bảo vệ an toàn và tối ưu chi phí nhưng vẫn đáp ứng được tiêu chuẩn của 1 số quốc gia.
Khác với các model DV M TT 255 FM (951115/951315), dòng DEHNshield phù hợp hơn với tủ điện phân phối nhỏ, các công trình dân dụng, thương mại, khu biệt thự gần kề, trung tâm vừa, nhỏ và hệ thống điện có yêu cầu gọn nhẹ nhưng vẫn đảm bảo an toàn cao.
2. Thông số kỹ thuật DEHNshield TT 255 FM (941315)
| Thông số | Giá trị |
|---|---|
| Model | DEHNshield TT 255 FM |
| Part No. | 941315 |
| Chuẩn | IEC/EN 61643-11 – Type 1+2 (Class I+II) |
| Công nghệ | Spark Gap |
| Điện áp danh định (Un) | 230 V / 400 V (50/60 Hz) |
| Điện áp liên tục tối đa (Uc) | 255 V AC |
| Dòng xung sét tổng (Itotal – 10/350 µs) | 50 kA |
| Dòng sét Iimp (L-N / N-PE) | 12,5 / 50 kA |
| Dòng danh định In (8/20 µs) | 12,5 / 50 kA |
| Năng lượng đặc trưng (W/R) | 625 kJ/Ω tổng, 39 / 625 kJ/Ω chi tiết |
| Điện áp bảo vệ (Up) | ≤ 1,5 kV (L-N/N-PE), 2,0 kV (L-PE) |
| Thời gian đáp ứng (tA) | ≤ 100 ns |
| Khả năng dập dòng bám (Ifi) | 25 kAeff / 100 Aeff |
| Cầu chì dự phòng ngoài | 160 A gG |
| Khả năng ngắn mạch | đến 25 kAeff |
| Nhiệt độ làm việc | −40…+80 °C |
| Lắp đặt | Thanh DIN 35 mm (EN 60715), 4 TE |
| Chỉ thị trạng thái | Xanh/Đỏ |
| Tiếp điểm FM | Change-over, AC 250V/0,5A, DC 125V/0,2A |
| Vỏ chống cháy | Nhựa UL 94 V-0, màu đỏ |
| Cấp bảo vệ | IP20 |
| Chứng chỉ | KEMA, VDE |
| Xuất xứ | DEHN – Đức |
3. Ưu điểm nổi bật DEHNshield TT 255 FM (941315):
- Thiết kế nhỏ gọn: Chỉ chiếm không gian tương đương 1 chiếc MCB 4P trên thanh DIN, phù hợp với tủ điện chật hẹp, tu module.
- Công nghệ Spark Gap với tự dập hồ quang: Giúp tăng tuổi thọ, giảm rủi ro cháy nổ.
- Dòng Iimp 12,5 kA mỗi cực: Tối ưu cho mạng TT dân dụng và công trình thương mại.
- Điện áp với bảo vệ ≤ 1,5 kV: Đảm bảo an toàn cho thiết bị điện tử dùng cuối nhạy cảm (tivi, bếp điện từ, máy điều hòa…)
- Có tiếp điểm FM : Giám sát từ xa trạng thái SPD.
- Chứng chỉ KEMA, VDE: Đảm bảo chất lượng và tuân thủ quốc tế.
4. Ứng dụng của chống sét DEHNshield TT 255 FM (941315):
-
Tủ điện tổng (MSB) của Nhà ở, chung cư cao tầng, văn phòng, khách sạn.
-
Trung tâm thương mại, hệ thống camera, thiết bị IoT.
-
Tủ điện phân phối tầng, tủ điện nhỏ trong nhà xưởng.
- Hệ thống điện TT dân dụng và thương mại với dòng sét dự kiến ≤ 50 kA.
6. Tại sao nên mua DEHNshield TT 255 FM (941315) tại Hòa Phú:
-
Phân phối chính hãng DEHN (Đức): Đầy đủ CO/CQ chính hãng.
-
Kho hàng tại TP.HCM, hỗ trợ giao nhanh toàn quốc.
-
Giá cạnh tranh, chiết khấu tốt và hỗ trợ tận tình từ thời sơ khai của dự án.
-
Đội ngũ kỹ sư tư vấn tận tâm, hướng dẫn lựa chọn SPD đúng tiêu chuẩn IEC.
-
Bảo hành 12–24 tháng, hỗ trợ kỹ thuật lắp đặt và thay thế.

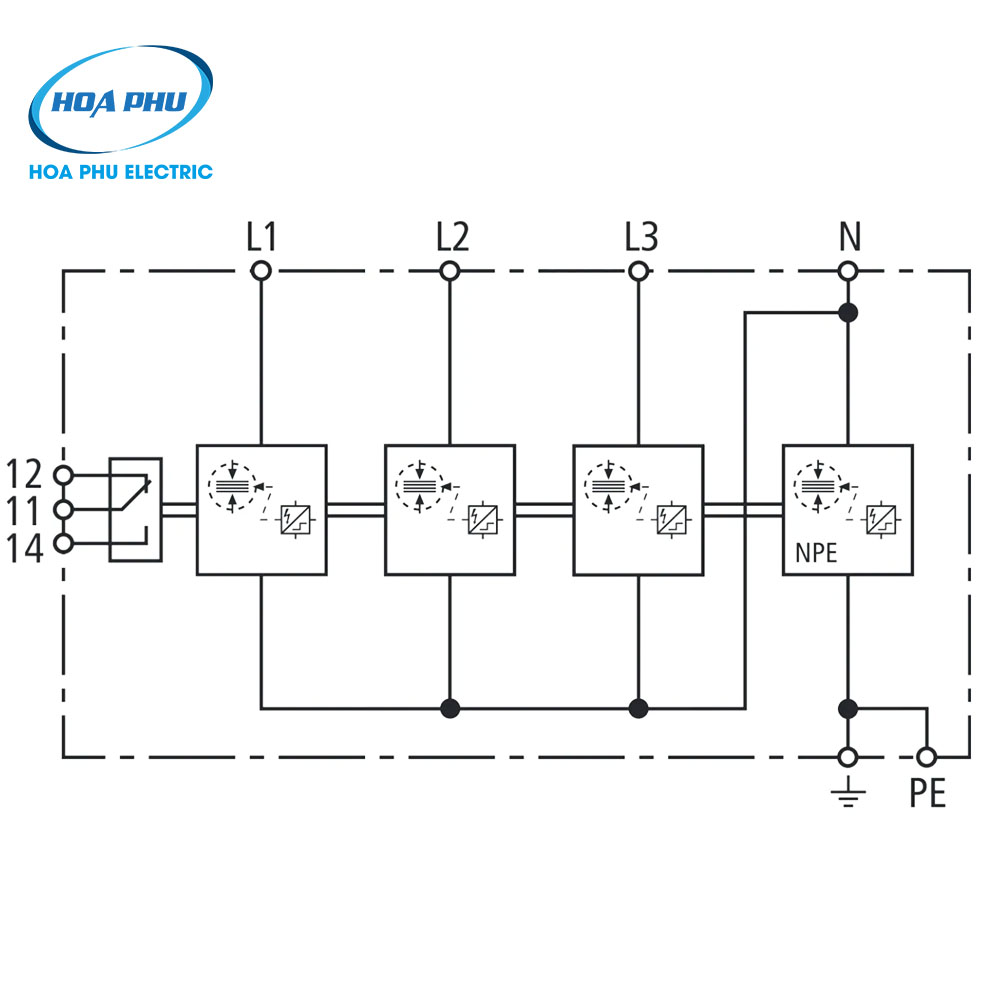

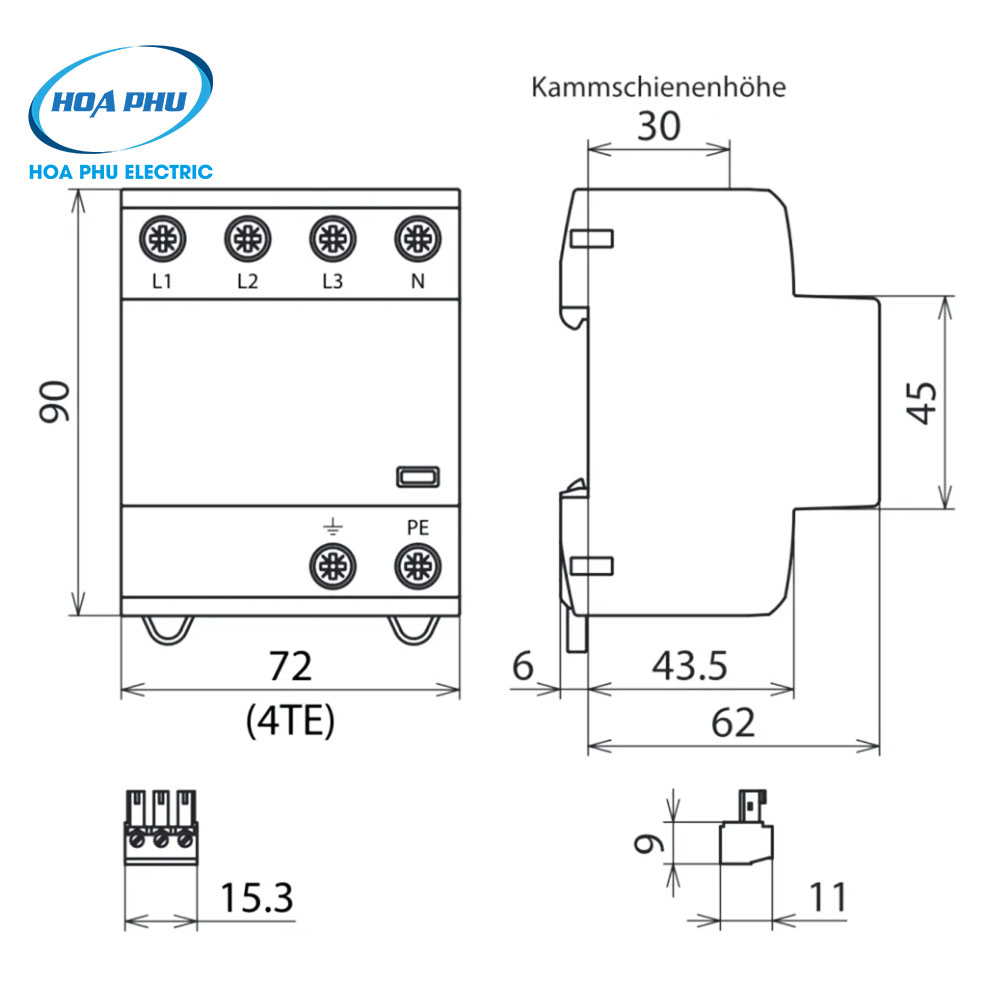

7. Tài liệu sản phẩm, sơ đồ đấu dây và kích thước
- DEHNshield_TT_255_FM_Datasheet_HPE
- DEHNshield_TT_255_FM_(941315)_Description_HPE
- Tham khảo thêm thông tin chính thức tại: https://www.dehn-international.com/en
Liên hệ ngay Hòa Phú để được báo giá tốt nhất cho DEHNshield TT 255 FM (941315):
- Hotline/Zalo: 0394.169.869 hoặc 037.565.5354 (Click gọi ngay)
- Email: sales@hoaphu.com
- Địa chỉ kho: TP.HCM – Giao hàng toàn quốc.
