Mô tả

Tài liệu sản phẩm, Download: Mikro-R301-user-guide-dien-hoa-phu Và Mikro-R301-catalogue-dien-hoa-phu

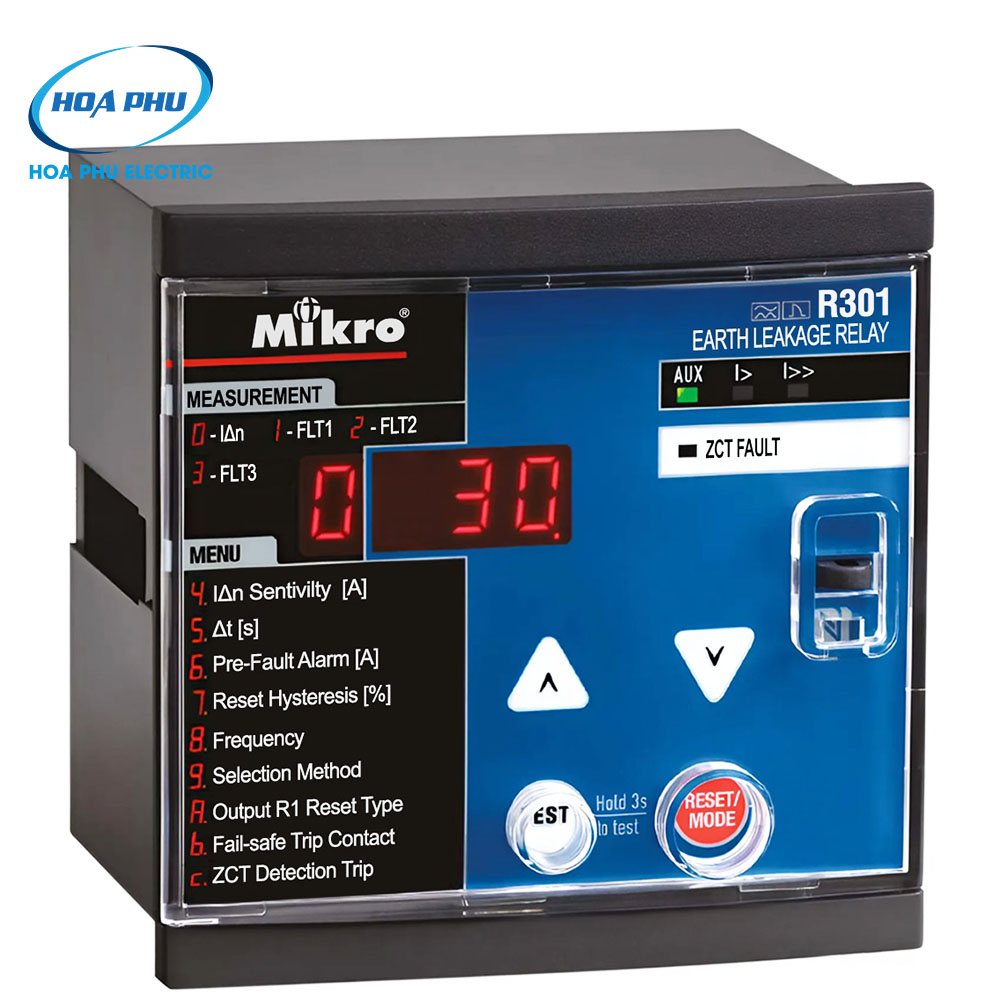

Relay bảo vệ Mikro R301-230A là rơ le bảo vệ dòng rò mới được Mikro sản xuất và đưa ra thị trường vào năm 2024, sản phẩm có màn hình LED 7 đoạn với kích thước mặt 96x96mm, kích thước lỗ khoét 92x92mm

Model này dùng cho mạng điện 3 phase 4 dây (3P+N).  Được sử dụng kèm biến dòng thứ tự không hay còn gọi là biến dòng ZCT, khuyến cáo nên dùng ZCT của Mikro

R301-230A nổi bật với các tính năng thông minh và cả tiến như:

• Có màn hình hiển thị số LED 7 đoạn, có đèn báo nguồn và trạng thái hoạt động bằng LED
• Độ nhạy dòng điện và độ trễ thời gian có thể lập trình
• Có thể lựa chọn phép đo RMS cơ bản hoặc thực
• Dòng rò cài đặt (I Δn) = 20mA – 30.0A. Dòng rò cài đặt trước (I Δn) = 10mA – 24.0A.
• Thời gian tác động (Δt) = INST – 10.0 sec
• Reset bằng tay, 1 tiếp điểm ngõ ra
• Có thể lựa chọn tần số 50 hoặc 60 Hz
• Phát hiện không có kết nối với ZCT
• Chỉ báo ngắt rơ le
• Chỉ báo lỗi ZCT
• Chỉ báo lỗi trước 50%
• Ghi lại giá trị sự cố dòng rò trước đó
• Được bảo vệ chống ngắt gây phiền nhiễu
• Ghi lại các giá trị lỗi không biến động lên đến 3 bản ghi
• Kích thước sản phẩm: (h x w x d) : 96x96x90mm

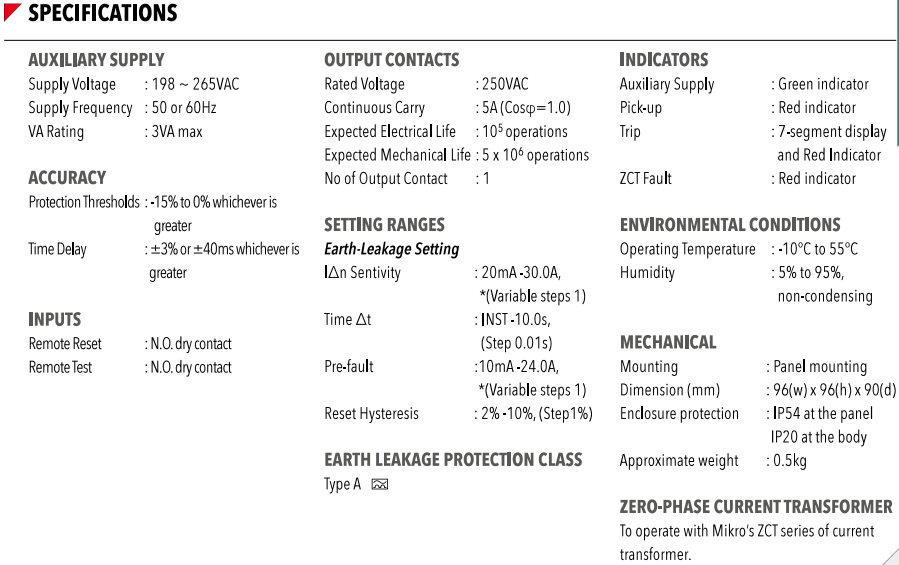

Thông số kỹ thuật:

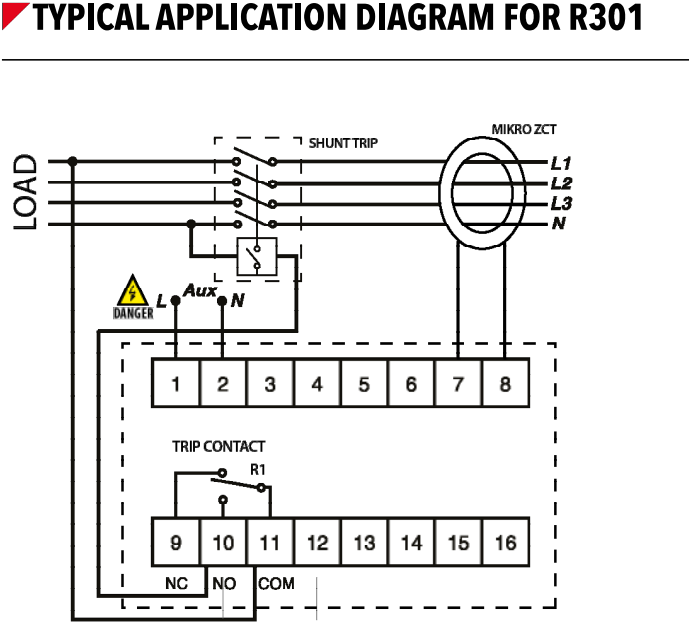

Sơ đồ đấu dây:

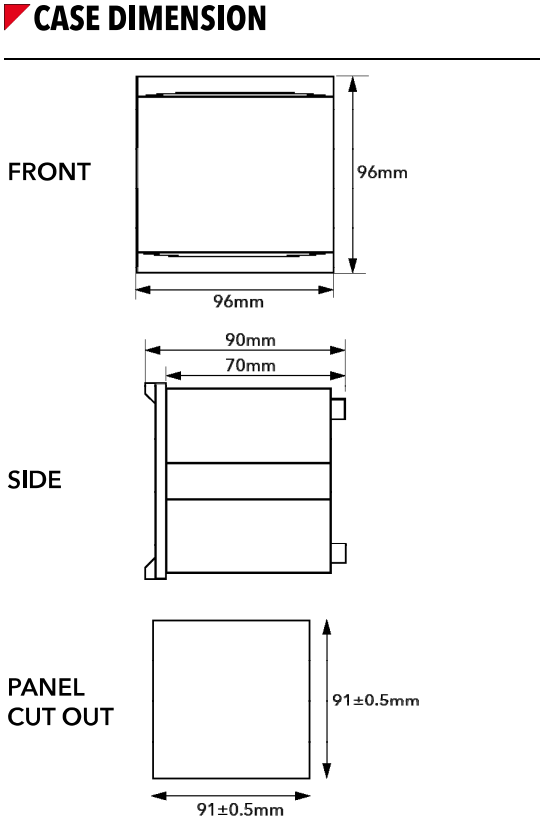

Kích thước sản phẩm:

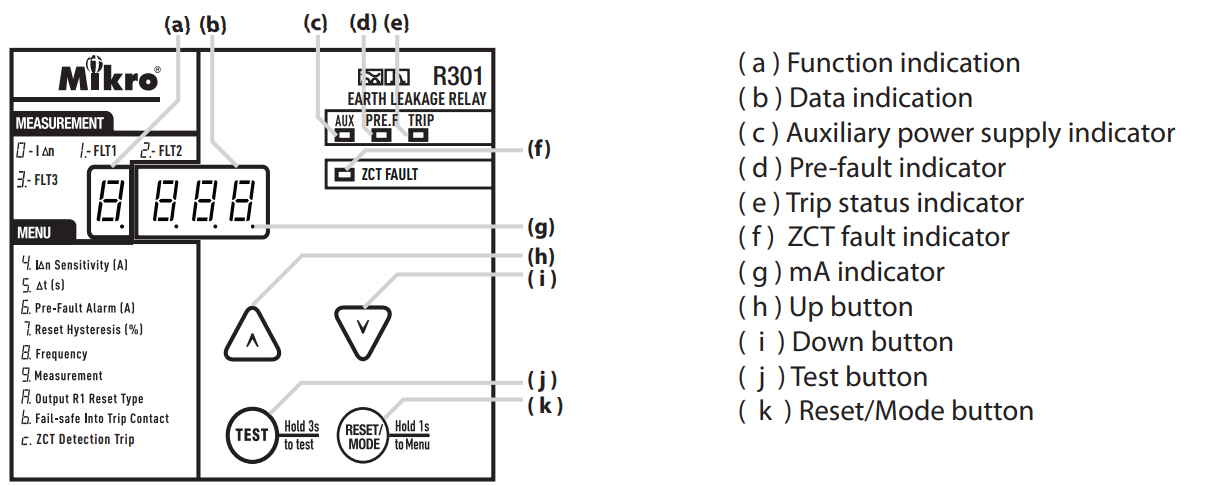

Chi tiết thông số mặt sản phẩm:

Một số hình ảnh thực tế của thiết bị khi được gắn lên tủ điện hoàn thiện:
