Mô tả

Tài liệu sản phẩm, Download: Mikro-RX300-330-catalogue-dien-hoa-phu và Mikro-RX300-user-guide-dien-hoa-phu

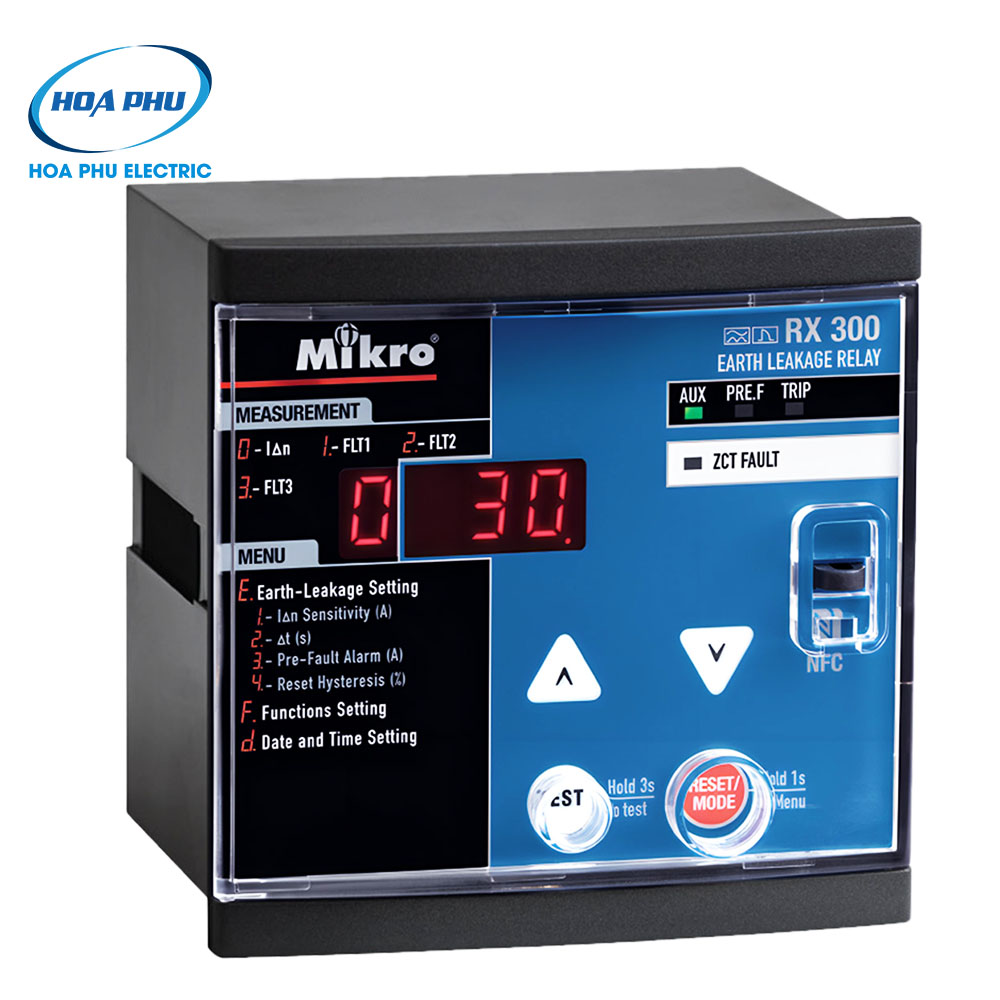

Relay bảo vệ Mikro RX300-230A là rơ le bảo vệ dòng rò mới được Mikro sản xuất và đưa ra thị trường vào năm 2024, sản phẩm có màn hình LED 7 đoạn và  tích hợp chức năng NFC để đọc và cài đặt thông số thông qua ứng dụng di động, với kích thước mặt 96x96mm, kích thước lỗ khoét 92x92mm

Model này dùng cho mạng điện 3 phase 4 dây (3P+N).  Được sử dụng kèm biến dòng thứ tự không hay còn gọi là biến dòng ZCT, khuyến cáo nên dùng ZCT của Mikro

RX300-230A nổi bật với các tính năng thông minh và cả tiến như:

• Tích hợp chức năng NFC để đọc và cài đặt thông số thông qua ứng dụng di động
• Giám sát tình trạng hệ thống theo thời gian thực
• Nguồn cấp: 198-265VAC
• Tự kiểm tra tích hợp và giám sát phục hồi mềm
• Báo động lỗi rơle nội bộ (IRF) khi hệ thống bất thường
• Ghi lại sự kiện đánh dấu sự cố và thay đổi cài đặt theo dấu thời gian lên đến 120 sự kiện.
• Có màn hình hiển thị số LED 7 đoạn, có đèn báo nguồn và trạng thái hoạt động bằng LED
• Độ nhạy dòng điện và độ trễ thời gian có thể lập trình
• Có thể lựa chọn phép đo RMS cơ bản hoặc thực
• Dòng rò cài đặt (I Δn) = 20mA – 30.0A. Dòng rò cài đặt trước (I Δn) = 10mA – 24A.
• Thời gian tác động (Δt) = INST – 10.0 sec
• Cảnh báo lỗi bất thường bên trong Rơle (IRF)
• Có tính năng reset được từ xa và có 1 tiếp điểm chính + 2 tiếp điểm có thể lập trình
• Có thể lựa chọn tần số 50 hoặc 60 Hz
• Phát hiện không có kết nối với ZCT
• Tính năng an toàn khi hỏng hóc được tích hợp vào tiếp điểm ngắt
• Thiết bị được sản xuất theo tiêu chuẩn IEC 60255
• Kích thước sản phẩm: (h x w x d) : 96x96x90mm

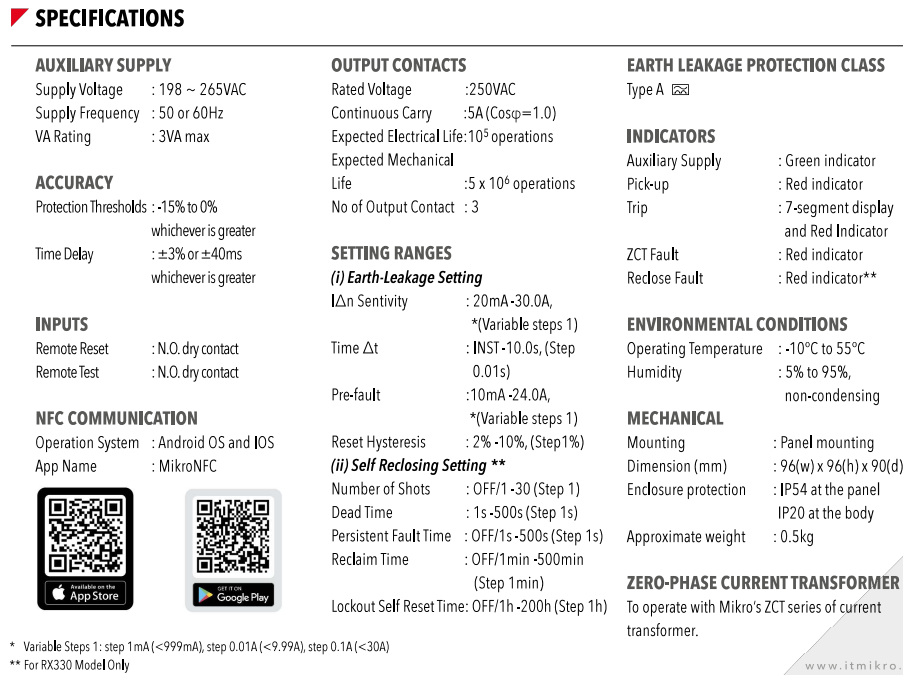

Thông số kỹ thuật:

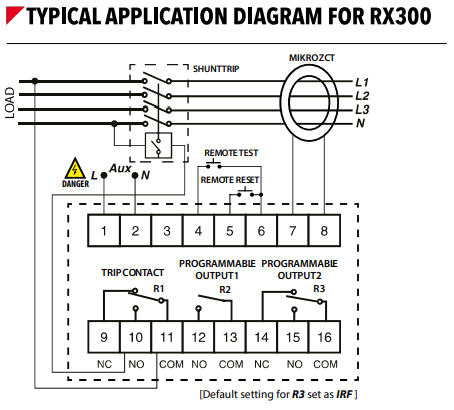

Sơ đồ đấu dây:

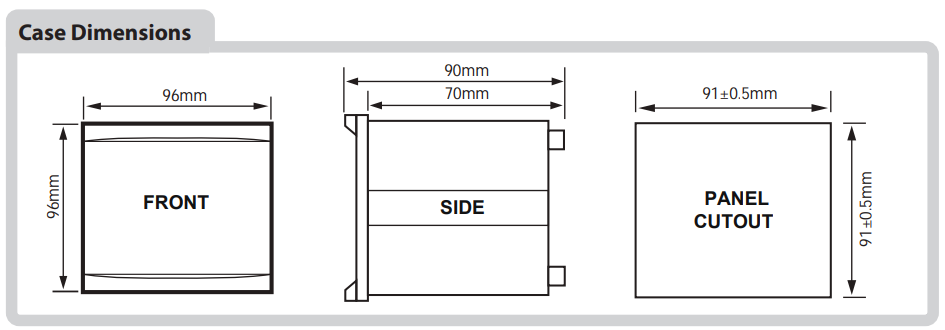

Kích thước sản phẩm:

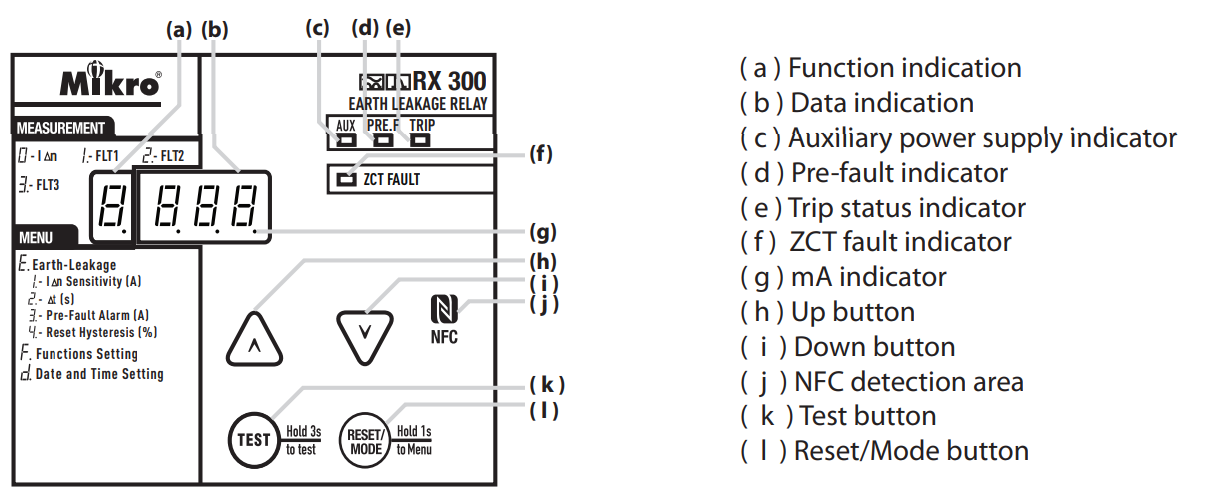

Chi tiết thông số mặt sản phẩm:

Một số hình ảnh thực tế của thiết bị khi được gắn lên tủ điện hoàn thiện:
