Mô tả

Với kinh nghiệm làm tủ điện Solar nhiều năm từ khi ở Việt Nam rộ lên các dự án trang trại Solar FIT2, FIT3, Hòa Phú với bề dày kiến thức đã tư vấn và đưa ra thị trường rất nhiều tủ điện Solar đa dạng về mặt thông số và công suất. Chúng tôi luôn luôn lắng nghe những chia sẻ đóng góp của khách hàng để mỗi chiếc tủ điện xuất xưởng là tất cả sự tâm huyết, chỉnh chu và chuẩn kỹ thuật tối đa theo yêu cầu của khách hàng đưa ra. Điều đó đã khẳng định được qua thời gian khi chúng tôi đã được rất nhiều nhà thầu, CĐT tin tưởng và chọn lựa.

1. giới thiệu về tủ AC Solar 800A

Tủ điện AC Solar 800A tích hợp ATS và Capacitor Bank 125kvar là giải pháp tủ phân phối  –  ATS – bù công suất phản kháng tối ưu cho các dự án điện năng lượng mặt trời hòa lưới, nhà máy, xưởng sản xuất, toà nhà lớn.

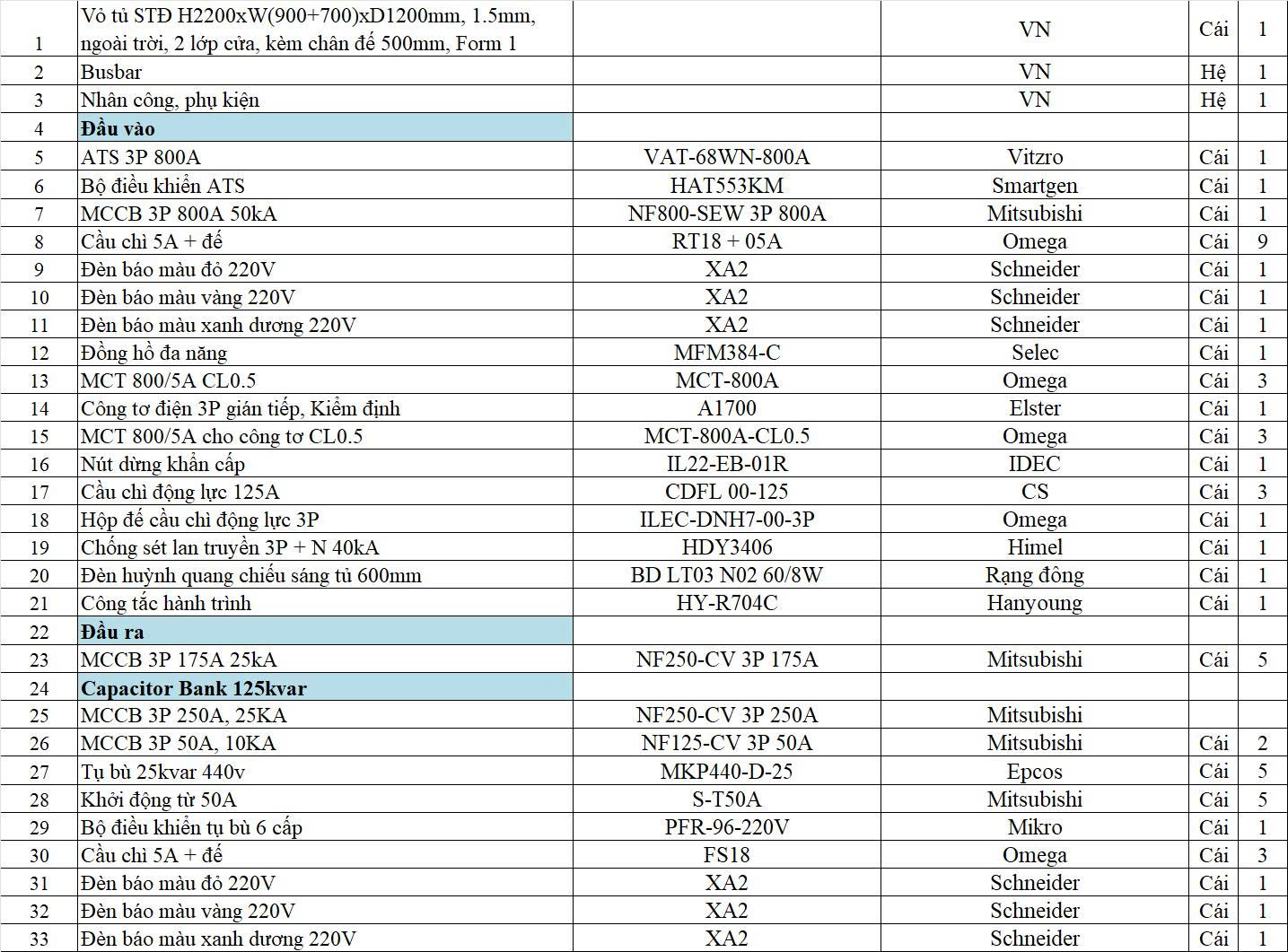

Tủ sử dụng thiết bị chính hãng Mitsubishi – Vitzro – Omega – Schneider – Epcos, đảm bảo vận hành ổn định, tuổi thọ cao và phù hợp tiêu chuẩn an toàn điện công nghiệp.

Hòa Phú Electric trực tiếp sản xuất theo yêu cầu công trình, bảo hành 12 tháng và hỗ trợ trọn đời.

Thiết kế theo tiêu chuẩn IEC 61439, phù hợp cho hệ thống điện mặt trời áp mái từ 300kWp đến 1MWp.

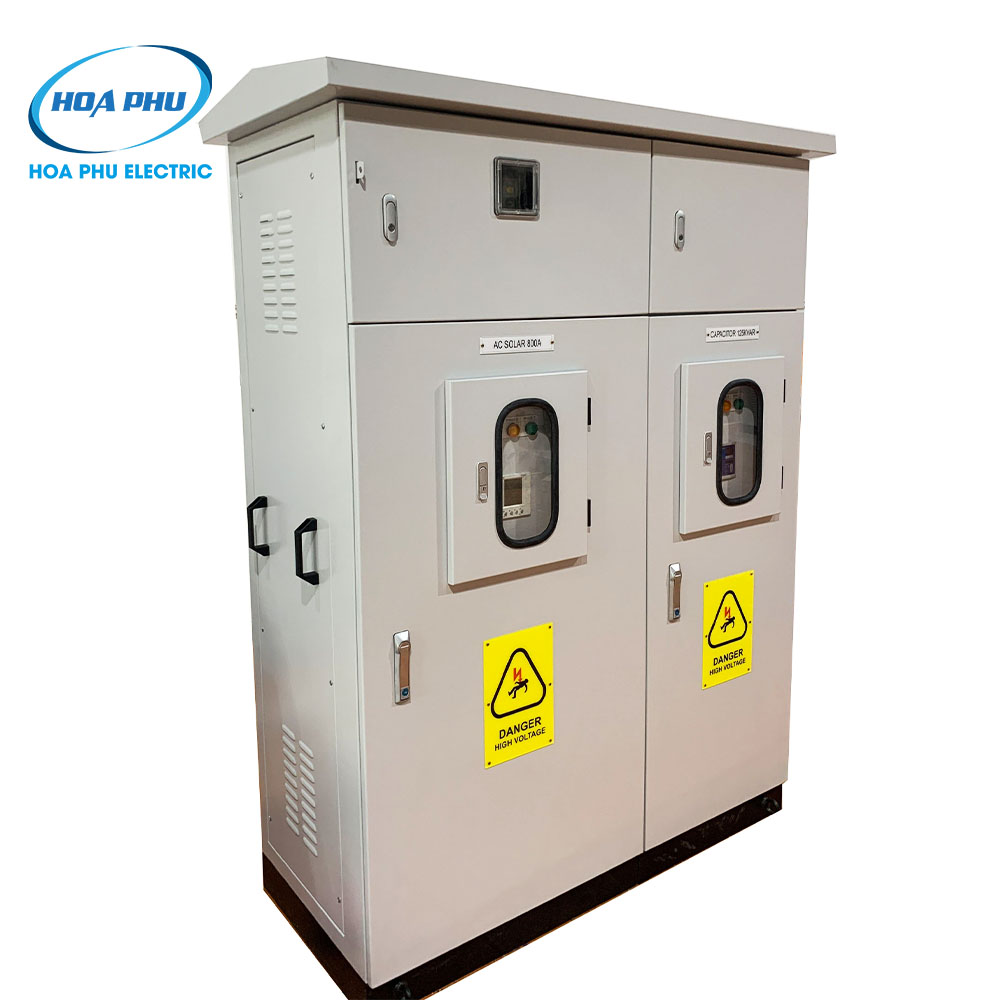

• Thiết kế khung hàn liền tăng độ cứng

• Có cửa kính mica nhìn thiết bị bên trong (tuỳ chọn)

• Chất liệu: Tôn sơn tĩnh điện hoặc Inox 304, tủ trong hình là sơn tĩnh điện 7035

• Độ dày: 1.5mm – 2.0mm – 2.5mm (tùy thuộc vào khách hàng)

• Cấp bảo vệ: IP55 chống mưa bụi

• Có chân đế cao 100-200-300mm, sơn cùng màu hoặc sơn màu đen để có nổi bật được tủ điện

• Có mái che chống nước trực tiếp trước mưa gió, các yếu tố của thời tiết

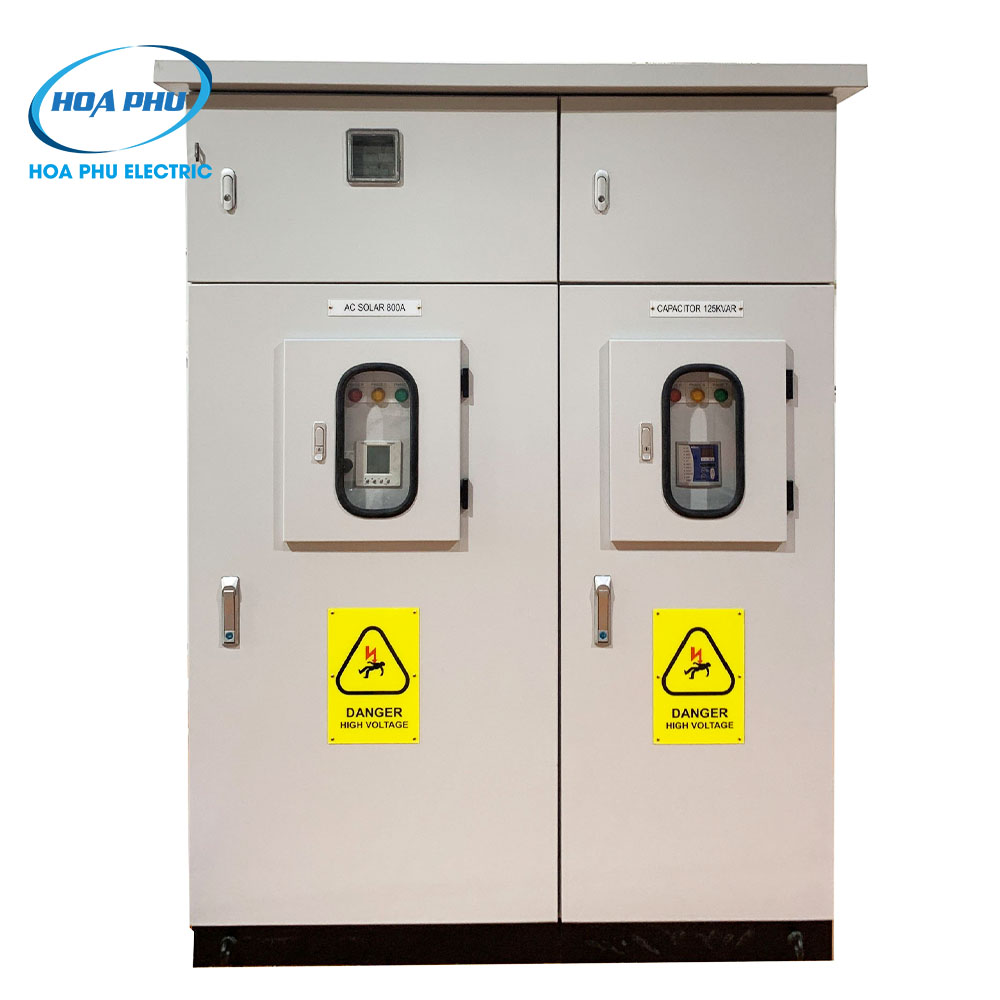

• Tủ 2 lớp cửa, có thể gắn thêm đồng hồ đa năng ngoài mặt tủ thông qua 1 cửa phụ để giám sát thông số của tủ điện

• Gioăng cao su chống nước, bụi ảnh hưởng đến tủ

• Phải có gờ máng trên cánh tủ để tránh tình trạng nước mưa dột vào trong tủ.

2. Chức năng của tủ AC Solar 800A

• Thu gom điện AC từ nhiều inverter về máy biến áp hoặc tủ MSB

• Chuyển nguồn lưới và solar linh động theo yêu cầu của nhà máy

• Chống sét lan truyền AC, hạn chế hư hỏng inverter khi có sét đánh

• Đếm điện năng sản lượng, hỗ trợ bán điện/đối soát

• Có đồng hồ đa năng ngoài mặt tủ giúp nhân viên quản lý điện dễ dàng giám sát và so sánh với công tơ

• Giúp vận hành & bảo trì hệ thống điện mặt trời dễ dàng

• Đảm bảo hệ thống an toàn theo tiêu chuẩn điện mặt trời

3. Ứng dụng của tủ AC Solar 800A

Tủ được sử dụng tại:

• Solar rooftop nhà máy – kho logistic 300–1000 kWp

• Trạm solar hybrid/off-grid có chuyển nguồn

• Bãi xe năng lượng mặt trời

• Hệ thống điện mặt trời thương mại muốn đo đếm EVN

• Khu công nghiệp giúp tiết kiệm chi phí sản xuất từ việc lấy điện từ năng lượng mặt trời

4. Quy trình thiết kế – thi công

1. Khảo sát số lượng inverter – dòng AC

2. Kiểm tra xem có bản vẽ thiết kế từ CĐT hay nhà thầu hay chưa

3. Tính toán dòng tổng, chọn thiết bị đóng cắt phù hợp với công suất của tấm pin và từng nhánh INVT

4. Chọn MCCB 175/200A/225A/250A cho từng nhánh

5. Tính toán tiết diện thanh cái

6. Bố trí SPD theo từng pha

7. Thi công – test dòng – đo điện trở tiếp địa

8. Nghiệm thu – bàn giao hồ sơ kỹ thuật

5. Ưu điểm khi sử dụng tủ AC Solar 800A trong hình:

•  Vận hành ổn định – An toàn tối đa

Thiết bị chính từ Mitsubishi, Schneider, Vitzro, Epcos, Mikro đảm bảo độ bền và tính ổn định cao cho hệ thống solar.

• ATS chuyển nguồn tự động cực nhanh

Đảm bảo thiết bị vận hành liên tục khi mất điện lưới – tăng tính an toàn cho toàn bộ hệ thống.

• Bù công suất 125kvar giảm tiền phạt cosφ

Giảm công suất phản kháng, tối ưu hóa hiệu suất hoạt động cho nhà máy.

• Kiểm soát dễ dàng – đầy đủ hiển thị

Có đồng hồ đa năng, công tơ, đèn báo trạng thái, giúp theo dõi vận hành dễ dàng.

• Thiết kế thoáng – tản nhiệt tối ưu

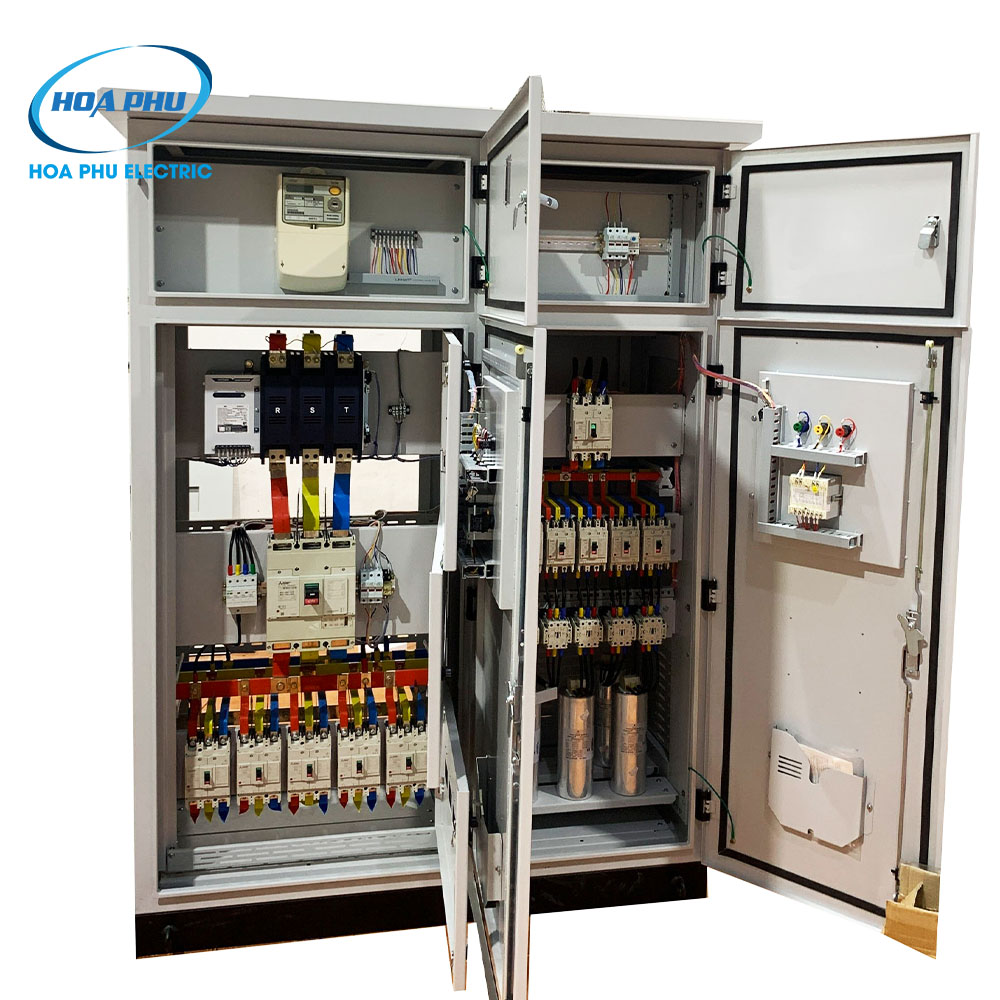

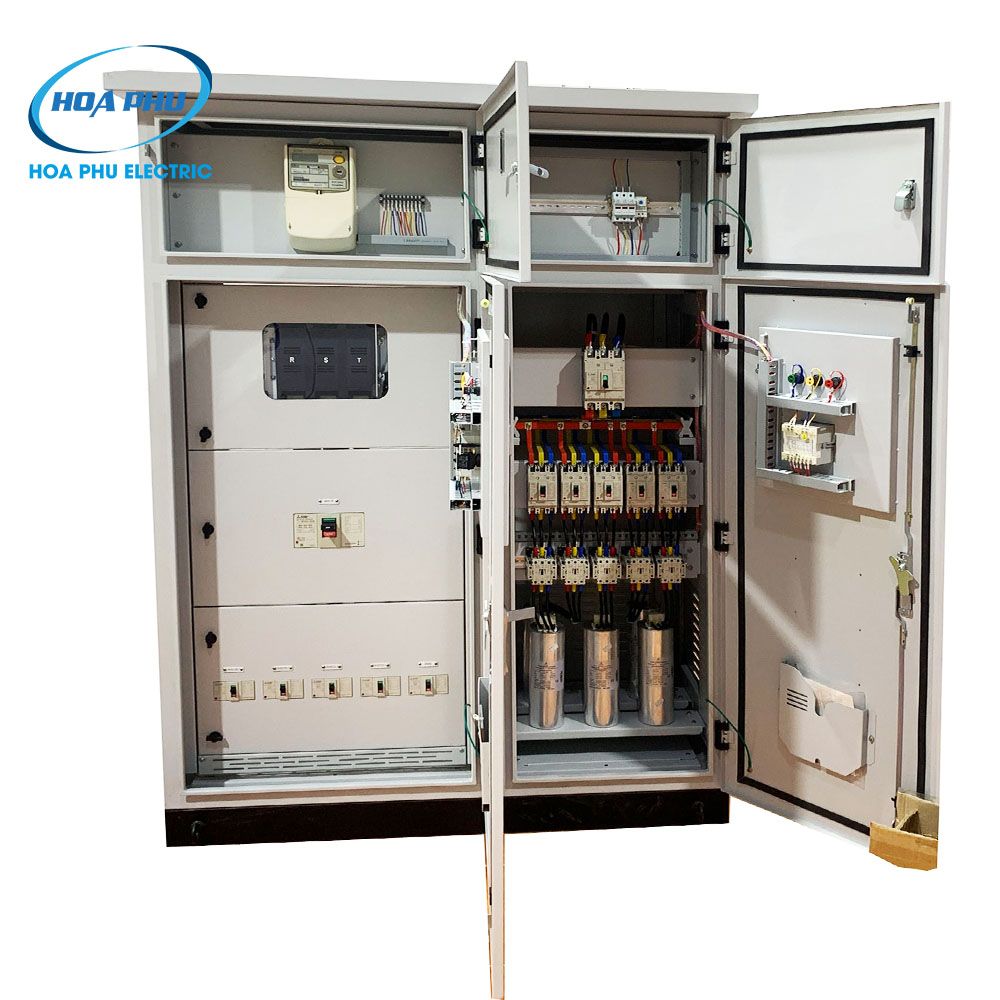

Bố trí tách ngăn: Ngăn ATS – ngăn MCCB – ngăn tụ bù, đảm bảo bảo trì thuận tiện.

• Sản xuất theo tiêu chuẩn

Tuân thủ IEC 61439 – IEC 60947, phù hợp đấu nối công trình điện mặt trời công suất lớn.
