Mô tả

Tủ điện chống rò 100A Schneider là tủ phân phối 3 pha 4 dây được tích hợp hệ thống bảo vệ dòng rò chuyên dụng, giúp phát hiện và ngắt nguồn khi có hiện tượng rò điện, giảm nguy cơ:

• Giật điện

• Cháy nổ do rò dòng

• Hư hỏng thiết bị

• Sự cố chạm đất

👉 Tủ phù hợp cho nhà xưởng, khu thương mại, phòng kỹ thuật và hệ thống yêu cầu an toàn cao.

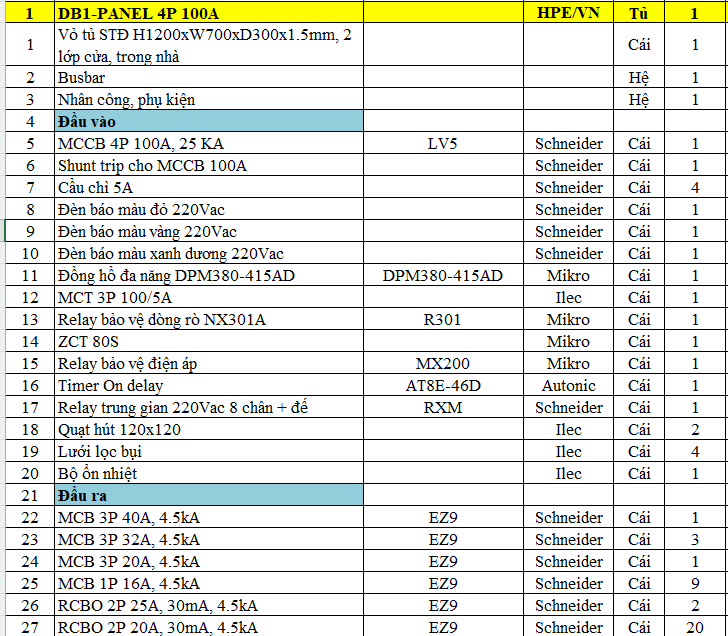

1. Cấu hình CB tổng Schneider 4P 100A

• MCCB Schneider 4P 100A – 25kA

• Tích hợp Shunt Trip điều khiển ngắt khi có tín hiệu bảo vệ

👉 CB tổng đóng vai trò bảo vệ toàn hệ thống và phối hợp với relay chống rò để cắt nguồn ngay khi phát hiện sự cố.

2. Hệ thống chống rò chuyên nghiệp của Mikro

Điểm nổi bật của tủ là không chỉ đóng vai trò phân phối ra tải mà quan trọng là cụm bảo vệ rò:

• Relay bảo vệ dòng rò Mikro R301 (NX301A)

• ZCT 80S (Zero Current Transformer)

• Relay trung gian & Timer điều khiển

👉 Khi dòng rò vượt ngưỡng cài đặt, relay sẽ kích hoạt Shunt Trip để ngắt MCCB tổng, đảm bảo:

✔ Ngắt nhanh – chính xác
✔ Tùy chỉnh ngưỡng rò linh hoạt
✔ Phù hợp công trình yêu cầu bảo vệ cao như trung tâm thương mại, văn phòng làm việc…

3. Bảo vệ điện áp & giám sát điện năng

Ngoài chống rò, tủ còn tích hợp:

• Relay bảo vệ điện áp Mikro MX200

• Đồng hồ đa năng DPM380-415AD

• Biến dòng 100/5A

Giúp giám sát:

• Quá áp / thấp áp

• Dòng tải từng pha

• Mất pha / lệch pha

4. Hệ thống CB nhánh Schneider

• MCB 3P 40A – 32A – 20A

• MCB 1P 16A

• RCBO 2P 25A – 20A (30mA)

👉 Tăng cường bảo vệ chống rò tại từng nhánh, nâng cao độ an toàn tổng thể.

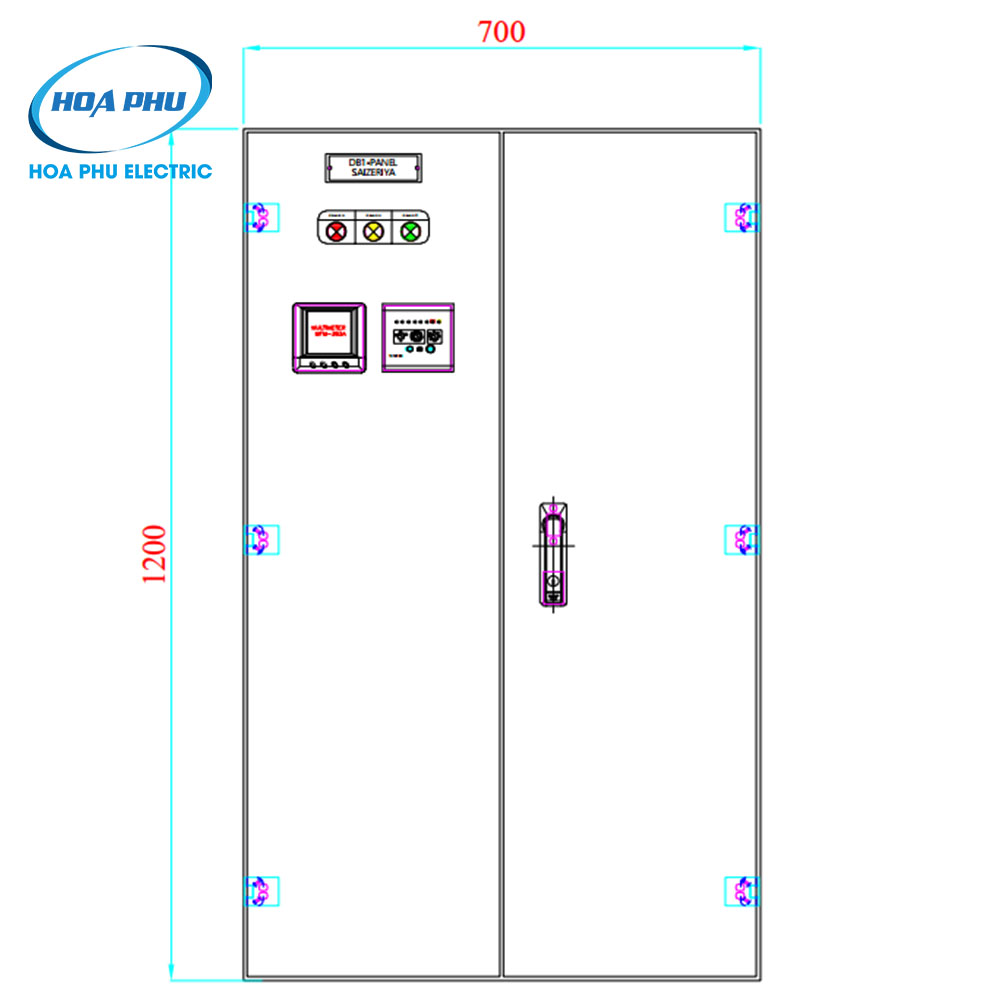

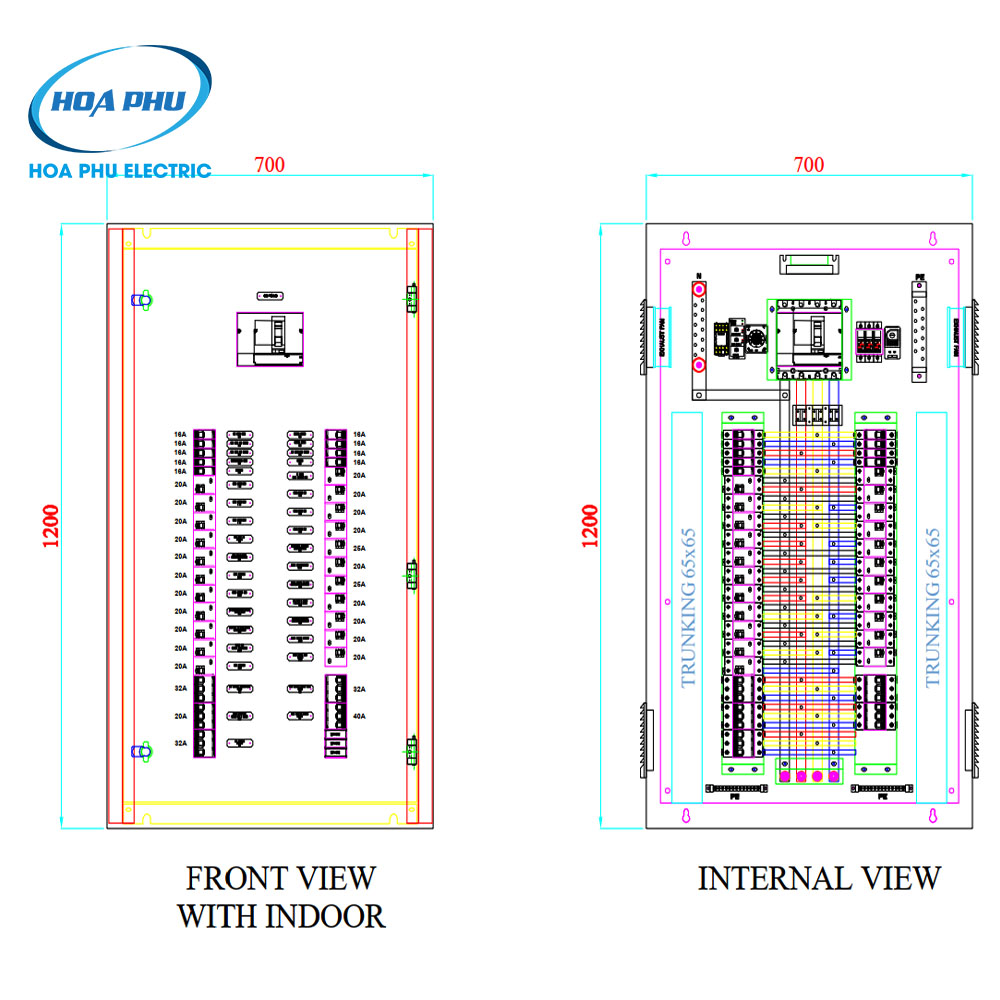

5. Thiết kế khoa học, tối ưu:

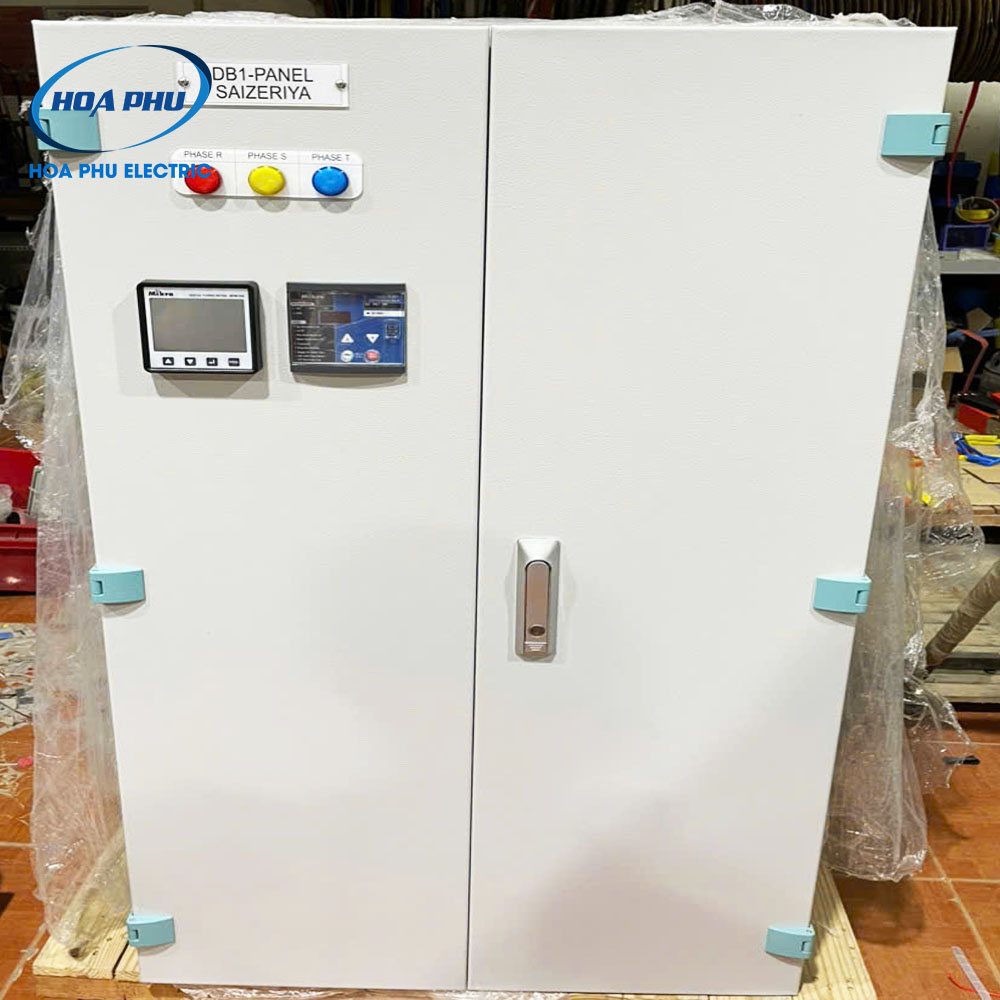

Kiểu tủ: Trong nhà, có mặt gắn đồng hồ điện tử đa năng và relay bảo vệ dòng rò giúp dễ dàng quan sát và cài đặt

• Vật liệu: Thép sơn tĩnh điện dày 1.5ly, hạn chế oxi hóa

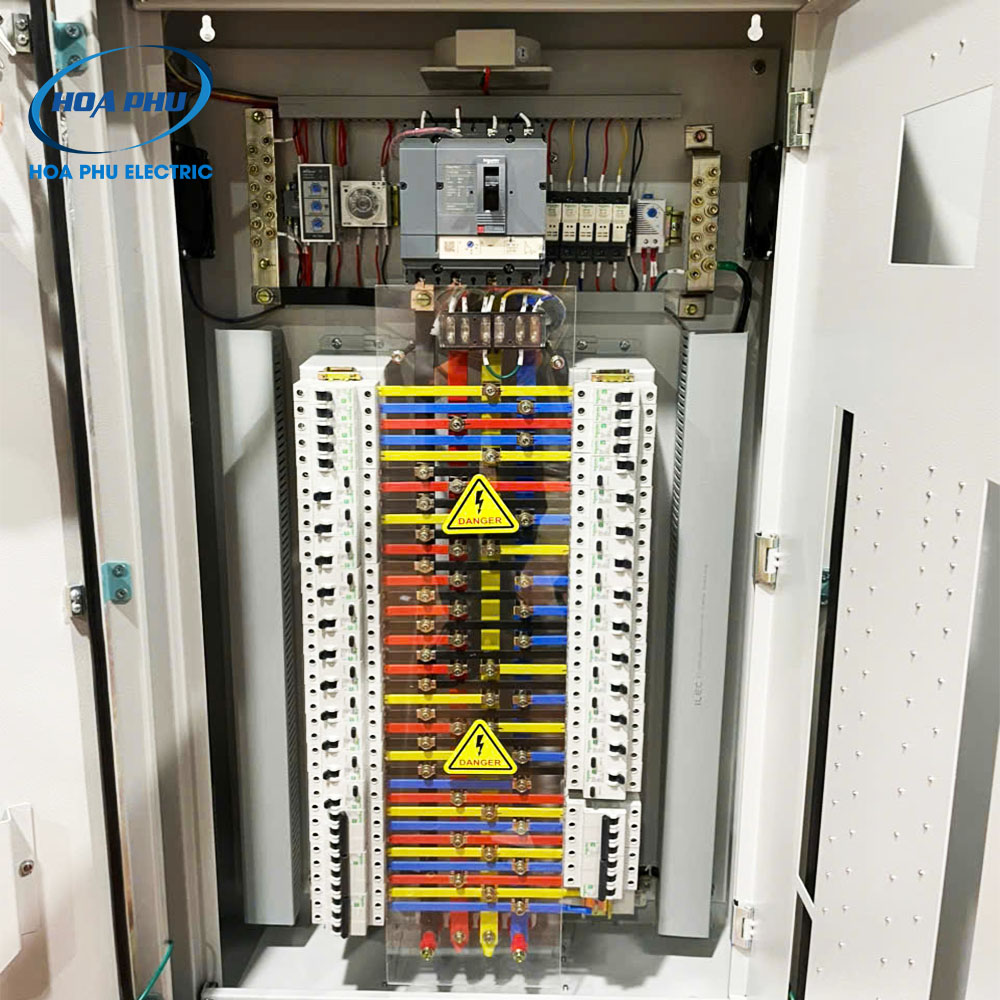

• Được bố trí liên kết bằng thanh đồng mạ Niken giúp tăng thẩm mỹ và tuổi thọ cho tủ, hạn chế oxi hóa làm giảm chất lượng đồng

• Màu: RAL 7035 – kem nhăn sáng

• Tủ 2 lớp cửa giúp tăng độ thẩm mỹ, an toàn hơn cho người vận hành

• Bố trí thiết bị khoa học, giúp dễ dàng đấu dây và dấu nối khi sỏ qua biến dòng

• Đấu nối dây gọn gàng, siết lực đúng kỹ thuật

• Có phân chia pha qua các màu giúp dễ dàng dấu nối, nhận biết.

6. Ứng dụng thực tế:

Tủ điện chống rò 100A Schneider phù hợp cho:

• Nhà xưởng vừa

• Trung tâm thương mại

• Phòng máy

• Hệ thống điều hòa trung tâm

• Công trình yêu cầu tiêu chuẩn an toàn cao

7. Ưu điểm khi sử dụng tủ do Hòa Phú thiết kế:

•  Vận hành ổn định – An toàn tối đa
• Tính toán chọn MCCB đúng tải, cân pha trước bàn giao, đấu nối chắc chắn, đúng kỹ thuật, Test vận hành hoàn chỉnh

Thiết bị đóng cắt chính như: Mitsubishi, Schneider, LS, Shihlin, Huyndai, Himel, Fuji, Chint, ABB, Pansonics….Tùy theo yêu cầu từ khách hàng

• Tủ sẽ được tư vấn báo giá và thiết kế cho đến khi KH hài lòng

Ở Hòa Phú, chúng tôi sẽ tiếp nhận thông tin từ khách hàng, sau đó sẽ báo giá sơ bộ và tư vấn thêm các phương án bảo vệ an toàn nếu khách hàng có nhu cầu và phù hợp với mức tài chính KH đưa ra. Sau khi đàm phán thương lượng đạt được sự đồng thuận với mức giá đã báo, chúng tôi sẽ tiến hành thiết kế tủ theo kích thước đã báo và tiến hành triển khai làm khi khách hàng chốt bản vẽ thiết kế.

• Kiểm soát dễ dàng thông qua hệ thống đèn báo pha R – S – T, relay bảo vệ cao cấp hoặc đồng hồ hiển thị (tùy theo nhu cầu)

Giúp nhận biết từng pha, kiểm tra nhanh tình trạng nguồn trước khi vận hành, phát hiện mất pha, tăng độ an toàn khi sử dụng relay bảo vệ .v.v.

• Thiết kế thoáng, tản nhiệt tối ưu

Bố trí rộng rãi giúp đấu dây vào dễ dàng và thuận tiện dấu dây. Tủ thiết kế dùng busbar mạ Niken giúp tăng tính thẩm mỹ, chất lượng và hạn chế oxi hóa theo thời gian.

• Cam kết hỗ trợ kỹ thuật và đồng hành lâu dài cùng khách hàng.
