Trong xu hướng điện mặt trời dân dụng hiện nay, nhu cầu sử dụng hệ Hybrid 1 pha có lưu trữ ngày càng tăng. Tuy nhiên, nhiều gia đình chỉ tập trung chọn inverter mà chưa chú trọng phần tủ điện bảo vệ và chuyển nguồn, nơi được coi là yếu tố quyết định độ an toàn và tuổi thọ hệ thống solar áp mái.
Tủ Hybrid 1P3-12KW tại Điện Hòa Phú được thiết kế dành riêng cho hệ điện mặt trời 1 pha từ 3kW đến 12kW, phù hợp nhà dân, biệt thự, homestay, văn phòng nhỏ…
1. Tủ Hybrid 1P3➜12KW là gì?
Tên gọi 1P3➜12KW có nghĩa:
-
1P: Hệ 1 pha 220V
-
3-12KW: Dùng cho inverter hybrid công suất từ 3kW đến 12kW
Điều này giúp khách hàng và đơn vi công lựa chọn linh hoạt cho dự án của mình:
-
Hệ nhỏ 3kW đến 5kW vẫn dùng được
-
Hệ trung bình 8kW đến 10kW vẫn phù hợp
-
Hệ lớn 12kW vẫn đảm bảo an toàn
Không cần thay tủ khi nâng cấp công suất, lắp thêm tấm pin solar.
2. Vì sao gia đình nên dùng tủ hybrid riêng biệt?
Nhiều đơn vị thi công đấu trực tiếp inverter vào CB tổng mà không qua tủ chuyển nguồn chuyên dụng. Điều này có thể gây:
-
Nguy cơ backfeed
-
Không có bảo vệ chống sét lan truyền
-
Không có logic trễ đóng khi điện chập chờn
-
Giảm tuổi thọ inverter
Tủ Hybrid 12kW cho gia đình giúp:
-
Bảo vệ inverter
-
Bảo vệ tải trong nhà
-
Tự động chuyển nguồn khi mất điện, giúp giảm cảm xúc khó chịu khi mất điện bị kéo dài
-
Vận hành an toàn, ổn định

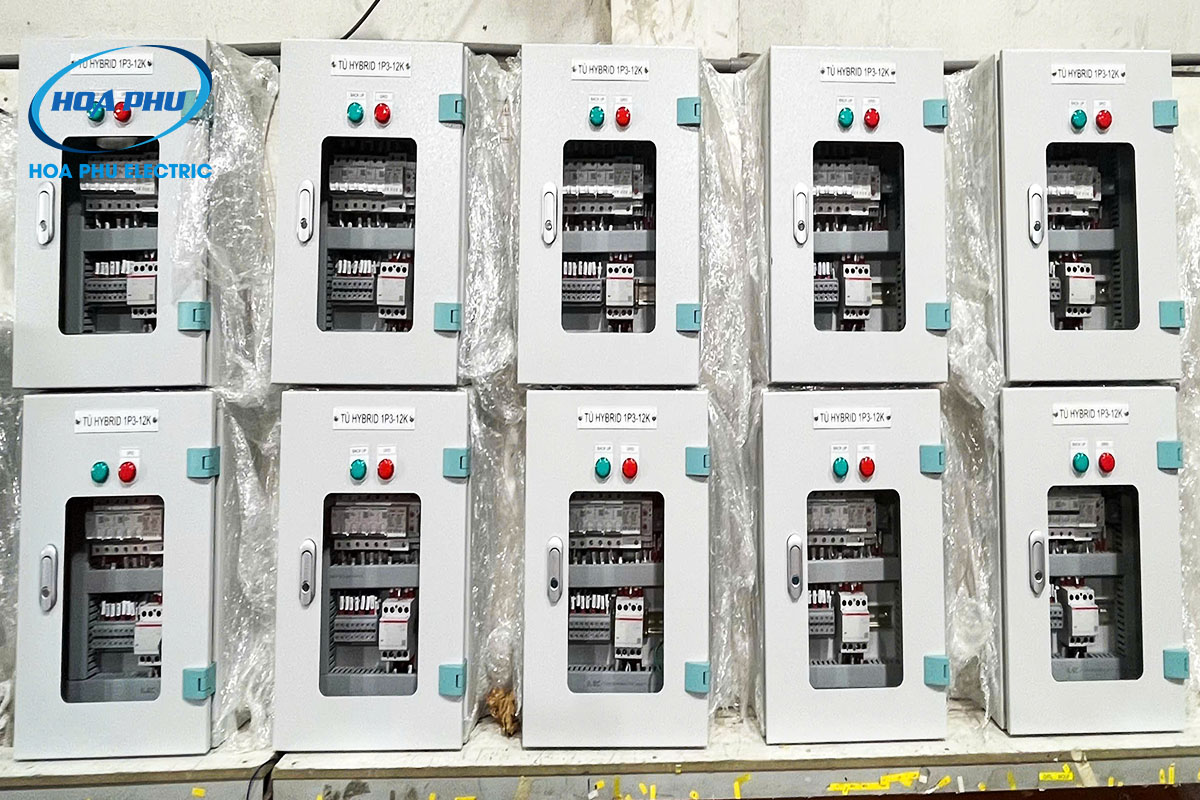

3. Hình ảnh thực tế tủ Hybrid 12kW cho hệ gia đình:

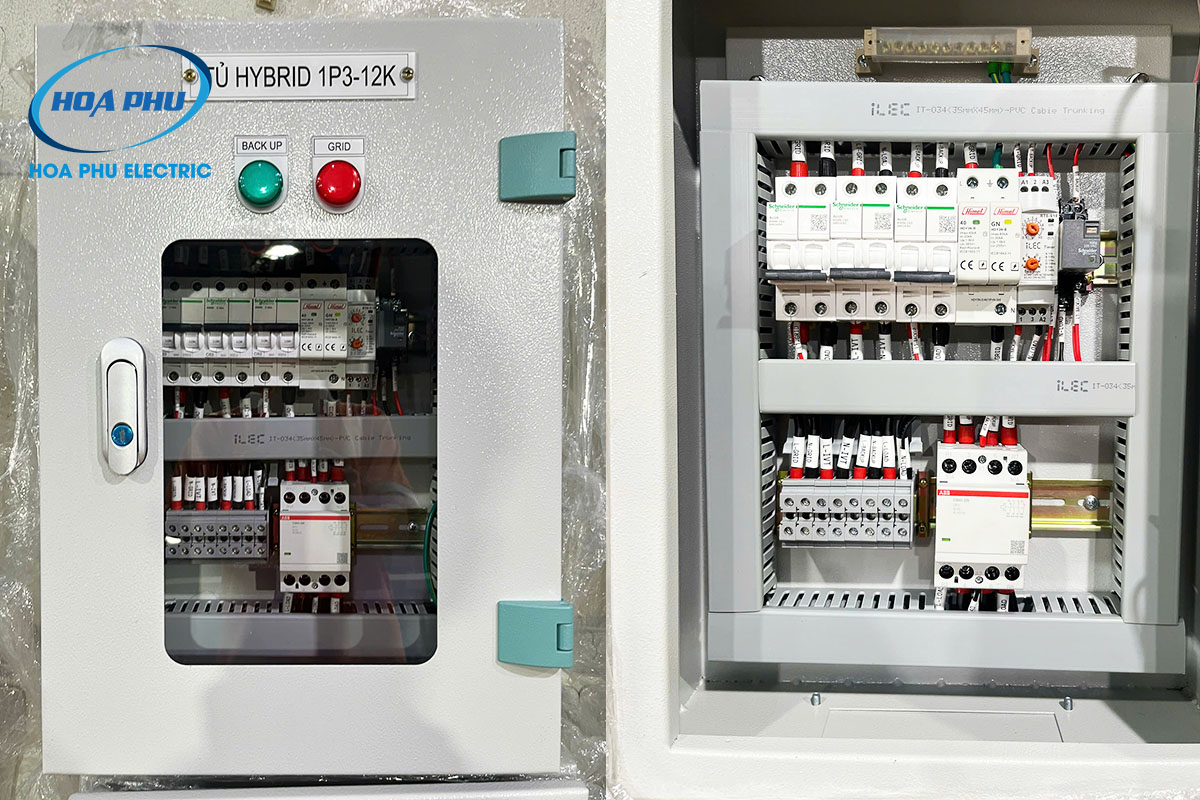

Tủ được thiết kế:
-
Vỏ sơn tĩnh điện dày 1.2mm
-
Cửa mica quan sát thiết bị
-
Đèn báo trạng thái GRID – BACKUP
-
Thiết bị lắp trên thanh DIN chắc chắn đảm bảo kỹ thuật.
-
Dây đánh số và đi máng nhựa kỹ thuật, thẩm mỹ
4. Phân tích dòng điện, công suất để lựa chọn thiết bị phù hợp:
Với hệ 1 pha 220V:
-
3kW ≈ 14A
-
5kW ≈ 23A
-
10kW ≈ 45A
-
12kW ≈ 54–55A
Do đó, thiết kế sử dụng:
-
MCB 2P 63A (phù hợp dải 3➜12kW)
-
Contactor ABB chịu tải liên tục
-
Terminal ≥ 60A
-
Dây ≥ 10mm² với hệ 10➜12kW
Tủ phải thiết kế theo công suất lớn nhất trong dải để đảm bảo an toàn.
5. Nguyên lý thiết kế tủ Hybrid 1P 3-12KW:
5.1 Khối bảo vệ GRID
-
MCB 2P 63A Schneider
-
SPD chống sét 1P+N 40kA
-
Đèn báo điện lưới
Mục đích:
-
Bảo vệ quá dòng
-
Hấp thụ xung điện áp
-
Giám sát trạng thái lưới
5.2 Khối điều khiển logic
-
Relay trung gian
-
Timer On Delay
-
Mạch điều khiển contactor
Timer có vai trò rất quan trọng:
Khi điện lưới trở lại sau mất điện, điện áp có thể chưa ổn định.
Nếu đóng contactor ngay sẽ gây sốc tải và hồ quang tiếp điểm.
Cơ chế trễ giúp:
-
Tăng tuổi thọ contactor
-
Bảo vệ inverter
-
Tránh sụt áp đột ngột
5.3 Khối chuyển nguồn
-
Contactor ABB
-
Cơ chế tách biệt hoàn toàn GRID và BACKUP
Yêu cầu kỹ thuật bắt buộc:
Không được phép song song hai nguồn
Thiết kế đảm bảo:
-
Khi mất điện → tách lưới hoàn toàn
-
Khi có điện → đóng lại có kiểm soát
6. Vai trò của chống sét lan truyền SPD trong hệ Hybrid gia đình:
Hệ solar thường lắp trên mái => vị trí dễ chịu ảnh hưởng sét lan truyền.
Nếu không có SPD:
-
Dễ hỏng inverter
-
Cháy bo mạch
-
Hỏng pin lithium giá trị cao
SPD 40kA giúp:
-
Giảm rủi ro xung điện áp ✅
-
Tăng tuổi thọ hệ thống ✅
-
Bảo vệ thiết bị đắt tiền ✅
7. Những lỗi thường gặp phải khi không dùng tủ Hybrid:
-
Đấu trực tiếp inverter vào CB tổng
-
Không có chống sét
-
Không có timer trễ
-
Contactor undersize
-
Dây không đủ tiết diện
Hậu quả:
-
Cháy contactor
-
Sập inverter
-
Nguy cơ chập cháy
8. Kết luận:
Trong hệ điện mặt trời hybrid 1 pha, inverter là bộ điều khiển năng lượng, còn tủ hybrid là hệ thống bảo vệ và điều phối nguồn điện.
Một tủ hybrid 1P 3KW➜12KW thiết kế đúng chuẩn sẽ:
-
Bảo vệ hệ thống toàn diện
-
Tăng tuổi thọ inverter và pin
-
Đảm bảo không song song nguồn
-
Vận hành ổn định khi mất điện
Đối với hệ 1 pha 3 ➜12kW cho gia đình, việc đầu tư tủ hybrid đúng chuẩn kỹ thuật là giải pháp lâu dài và cần thiết.
Lưu ý:
Chúng ta vẫn có thể dùng ATS để thay thế cho Contactor đối với hệ cùng công suất hoặc nếu công suất hớn hơn 12kw, có thể lựa chọn ATS 2P 100A hoặc lớn hơn tùy vào hệ thống để đảm bảo đáp ứng nhu cầu, cũng như an toàn khi chuyển mạch không bị quá tải và các lỗi phát sinh.
