1. Giới thiệu sản phẩm ATS OSEMCO:
- OSS-632-PC là ATS (Automatic Transfer Switch) thuộc dòng ATS OSEMCO PC Series được sản xuất tại Hàn Quốc (Made in Korea), sử dụng để chuyển đổi tự động giữa nguồn điện lưới và nguồn điện dự phòng, đảm bảo cấp điện liên tục cho các phụ tải quan trọng trong hệ thống điện công nghiệp công suất lớn.
- Thiết bị có dòng điện định mức 3200A, 4 cực (4P) và sử dụng cơ cấu chuyển mạch ON-ON (2 vị trí), phù hợp với hệ thống điện 3 pha 4 dây, cho phép chuyển đồng thời cả ba pha và dây trung tính (N). ATS OSS-632-PC được ứng dụng trong nhà máy, khu công nghiệp, trung tâm dữ liệu (Data Center), bệnh viện, sân bay, trung tâm thương mại, khách sạn và các hệ thống máy phát điện dự phòng.
- Model OSS-632-PC 4P 3200A có điện áp làm việc 600VAC, dòng chịu ngắn mạch (Icw) 50kA, tương thích với các bộ điều khiển ACD-III, ACD-M và ACD-A, đáp ứng tiêu chuẩn IEC 60947-6-1 và UL 1008.
2. Thông số kỹ thuật ATS OSEMCO :
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | OSEMCO |
| Model | OSS-632-PC |
| Dòng sản phẩm | ATS PC Series |
| Loại thiết bị | Automatic Transfer Switch (ATS) |
| Dòng điện định mức | 3200A |
| Số cực | 4P |
| Kiểu chuyển mạch | ON-ON (2 vị trí) |
| Điện áp làm việc | 600VAC |
| Dòng chịu ngắn mạch (Icw – 0.5 giây) | 50kA |
| Dòng đóng ngắn mạch (Icm) | 105kA |
| Điện áp điều khiển | AC110V / AC220V / DC110V |
| Bộ điều khiển tương thích | ACD-III, ACD-M, ACD-A |
| Tần suất chuyển mạch | 10 lần/giờ |
| Thời gian chuyển đổi | ≤150ms |
| Thời gian mở | ≤90ms |
| Tiêu chuẩn | IEC 60947-6-1, UL 1008 |
| Xuất xứ | Made in Korea |
| Bảo hành | 12 tháng |
3. Nguyên lý hoạt động của ATS OSEMCO 4P 3200A :
- ATS OSEMCO OSS-632-PC 4P liên tục giám sát tình trạng nguồn điện chính.
- Khi nguồn điện lưới gặp sự cố hoặc mất điện, bộ điều khiển sẽ điều khiển ATS chuyển tải sang nguồn điện dự phòng theo cơ cấu ON-ON, giúp phụ tải luôn được cấp điện liên tục.
- Khi nguồn điện lưới phục hồi ổn định, bộ điều khiển sẽ tự động chuyển tải trở lại nguồn chính theo chương trình đã cài đặt, đảm bảo hệ thống vận hành ổn định và giảm thiểu thời gian gián đoạn cấp điện.
4. Ưu điểm nổi bật của ATS 4P 3200A:
- Dòng định mức 3200A, phù hợp cho hệ thống điện công nghiệp công suất rất lớn.
- Cơ cấu chuyển mạch ON-ON (2 vị trí) giúp chuyển nguồn nhanh và ổn định.
- Chuyển đồng thời 4 cực (3P+N).
- Điện áp làm việc lên đến 600VAC.
- Khả năng chịu dòng ngắn mạch Icw 50kA.
- Dòng đóng ngắn mạch Icm 105kA.
- Thời gian chuyển nguồn nhanh ≤150ms.
- Đạt tiêu chuẩn quốc tế IEC 60947-6-1 và UL 1008.
- Tương thích nhiều bộ điều khiển ATS OSEMCO.
- Sản xuất tại Hàn Quốc (Made in Korea).
- bảo hành 12 thángg theo nhà nsx
5. Ứng dụng thực tế của ATS OSS-632-PC 4P :
- Nhà máy sản xuất.
- Tòa nhà văn phòng.
- Trung tâm thương mại.
- Bệnh viện,khách sạn,chung cư
- Hệ thống máy phát điện dự phòng.
- Tủ ATS công nghiệp.
- Hệ thống điện 3 pha 4 dây.
Lưu ý: Chọn ATS đúng dòng điện định mức,Không vận hành quá dòng cho phép.
6. Hướng dẫn lắp đặt cơ bản của ATS OSEMCO 4P 3200A :
Bước 1: Ngắt hoàn toàn nguồn điện trước khi lắp đặt.
Bước 2: Cố định ATS vào vị trí trong tủ điện.
Bước 3: Đấu nối nguồn điện chính, nguồn dự phòng và tải theo đúng sơ đồ của nhà sản xuất.
Bước 4: Kiểm tra và siết chặt toàn bộ đầu nối.
Bước 5: Kết nối bộ điều khiển ATS (nếu sử dụng).
Bước 6: Đóng điện và kiểm tra quá trình chuyển nguồn.
Lưu ý:Kiểm tra định kỳ các đầu nối,Bảo dưỡng thiết bị theo khuyến nghị của nhà sản xuất.

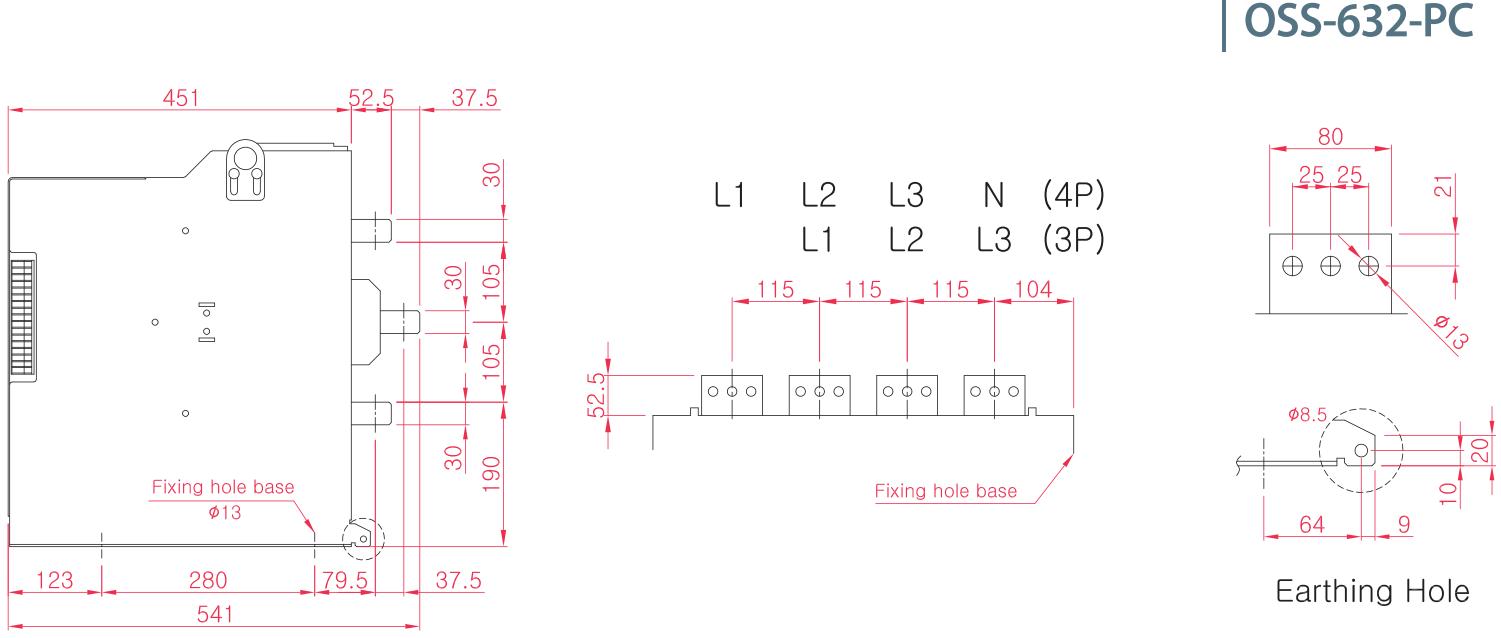

7. Tài liệu sản phẩm và thiết kế tham khảo của ATS OSEMCO :
- Catalogue-ATS-Osung: Click để xem/tải về nhé
8. Ghi chú chế độ tải của ATS OSEMCO :
- ATS loại ON-ON (2 vị trí).
- Dùng cho hệ thống điện 3 pha 4 dây (4P).
- Chuyển đổi tự động giữa nguồn điện lưới và nguồn điện máy phát.
- Chuyển đồng thời cả dây trung tính (N), phù hợp với hệ thống yêu cầu cách ly hoàn toàn hai nguồn.
- Tương thích với bộ điều khiển ATS OSEMCO ACD-III và ACD-III-C.
