Mô tả

1. Giới thiệu sản phẩm ATS OSEMCO:

• OSS-640-PC là ATS (Automatic Transfer Switch) thuộc dòng ATS OSEMCO PC Series được sản xuất tại Hàn Quốc (Made in Korea), sử dụng để chuyển đổi tự động giữa nguồn điện lưới và nguồn điện dự phòng, đảm bảo cấp điện liên tục cho các phụ tải quan trọng.
• Thiết bị có dòng điện định mức 4000A, 3 cực (3P) và sử dụng cơ cấu chuyển mạch ON-ON (2 vị trí), phù hợp cho các hệ thống điện 3 pha công suất rất lớn như nhà máy, khu công nghiệp, trung tâm dữ liệu (Data Center), sân bay, bệnh viện, trung tâm thương mại và các hệ thống máy phát điện dự phòng.
• Model OSS-640-PC 3P 4000A có điện áp làm việc 600VAC, dòng chịu ngắn mạch (Icw) 65kA, tương thích với các bộ điều khiển ACD-III, ACD-III-C, ACD-M, ACD-A và đáp ứng các tiêu chuẩn IEC 60947-6-1 và UL 1008, mang lại khả năng vận hành ổn định cho các hệ thống điện công suất lớn.

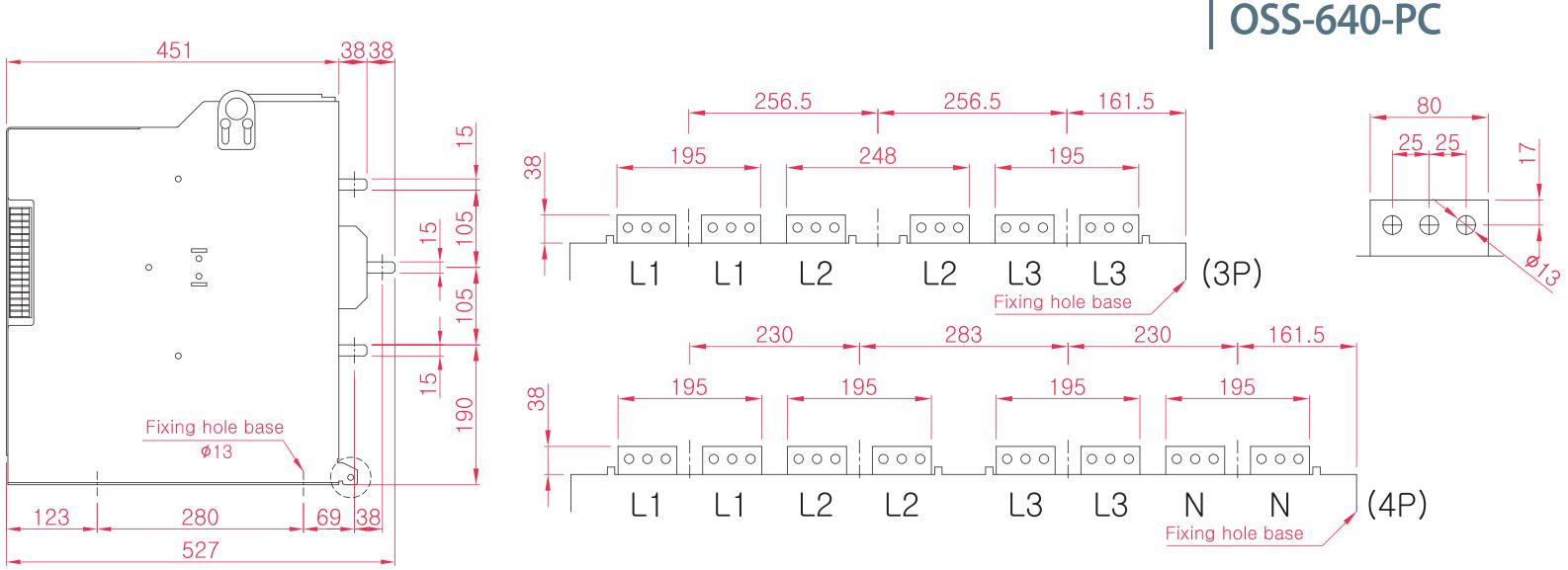

2. Thông số kỹ thuật ATS OSEMCO :

3. Nguyên lý hoạt động của ATS OSEMCO 3P 4000A :

• ATS OSEMCO OSS-640-PC liên tục giám sát trạng thái nguồn điện chính.
• Khi nguồn điện chính gặp sự cố hoặc mất điện, bộ điều khiển sẽ điều khiển ATS chuyển tải sang nguồn điện dự phòng theo cơ cấu ON-ON, giúp phụ tải vẫn được cấp điện liên tục.
• Sau khi nguồn điện chính phục hồi ổn định, ATS sẽ tự động chuyển tải trở lại nguồn điện chính theo chương trình cài đặt của bộ điều khiển, đảm bảo hệ thống vận hành an toàn, ổn định và giảm thiểu thời gian gián đoạn cấp điện.

4. Ưu điểm nổi bật của ATS 3P 4000A:

• Dòng định mức 4000A, đáp ứng hệ thống điện công suất rất lớn.
• Chuyển đổi nguồn nhanh, ổn định và an toàn.
• Cơ cấu chuyển mạch ON-ON (2 vị trí).
• Khả năng chịu dòng ngắn mạch 65kA (Icw).
• Đạt tiêu chuẩn IEC 60947-6-1 và UL 1008.
• Tương thích nhiều bộ điều khiển ATS OSEMCO.
• Thiết kế chắc chắn, phù hợp lắp đặt trong tủ ATS công nghiệp.
• Sản xuất tại Hàn Quốc (Made in Korea).
• bảo hành 12 thángg theo nhà nsx

5. Ứng dụng thực tế của ATS OSS-640-PC 3P :

• Nhà máy sản xuất.
• Nhà xưởng công nghiệp.
• Trung tâm thương mại.
• Tòa nhà văn phòng.
• Khách sạn.
• Bệnh viện.
• Trung tâm dữ liệu (Data Center).
• Hệ thống máy phát điện dự phòng.
• Tủ ATS công nghiệp.
• Hệ thống điện 3 pha công suất lớn.

Lưu ý: Chọn ATS đúng dòng điện định mức,Không vận hành quá dòng cho phép.

6. Hướng dẫn lắp đặt cơ bản của ATS OSEMCO 3P 4000A :

Bước 1: Ngắt hoàn toàn nguồn điện trước khi lắp đặt.

Bước 2: Cố định ATS vào vị trí trong tủ điện.

Bước 3: Đấu nối nguồn điện chính, nguồn dự phòng và tải theo đúng sơ đồ của nhà sản xuất.

Bước 4: Kiểm tra và siết chặt toàn bộ đầu nối.

Bước 5: Kết nối bộ điều khiển ATS (nếu sử dụng).

Bước 6: Đóng điện và kiểm tra quá trình chuyển nguồn.

Lưu ý:Kiểm tra định kỳ các đầu nối,Bảo dưỡng thiết bị theo khuyến nghị của nhà sản xuất.

7. Tài liệu sản phẩm và thiết kế tham khảo của ATS OSEMCO :

• Catalogue-ATS-Osung: Click để xem/tải về nhé

8. Ghi chú chế độ tải của ATS OSEMCO :

• ATS loại ON-OFF-ON.
• Dùng cho hệ thống điện 3P.
• Chuyển đổi giữa nguồn điện chính và nguồn dự phòng.
• Có thể kết hợp với bộ điều khiển ATS để vận hành tự động.
• Phù hợp lắp đặt trong tủ ATS dân dụng và công nghiệp.
