1. Giới thiệu sản phẩm ATS OSEMCO:

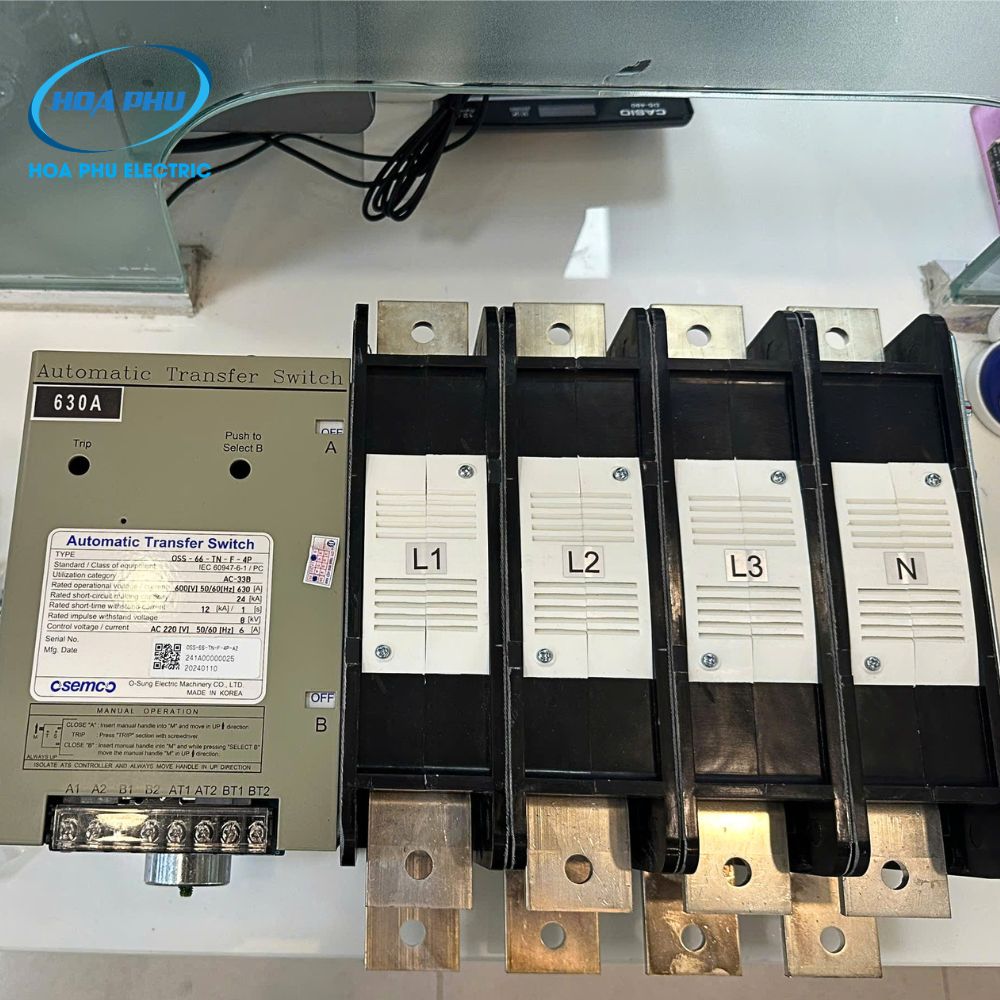

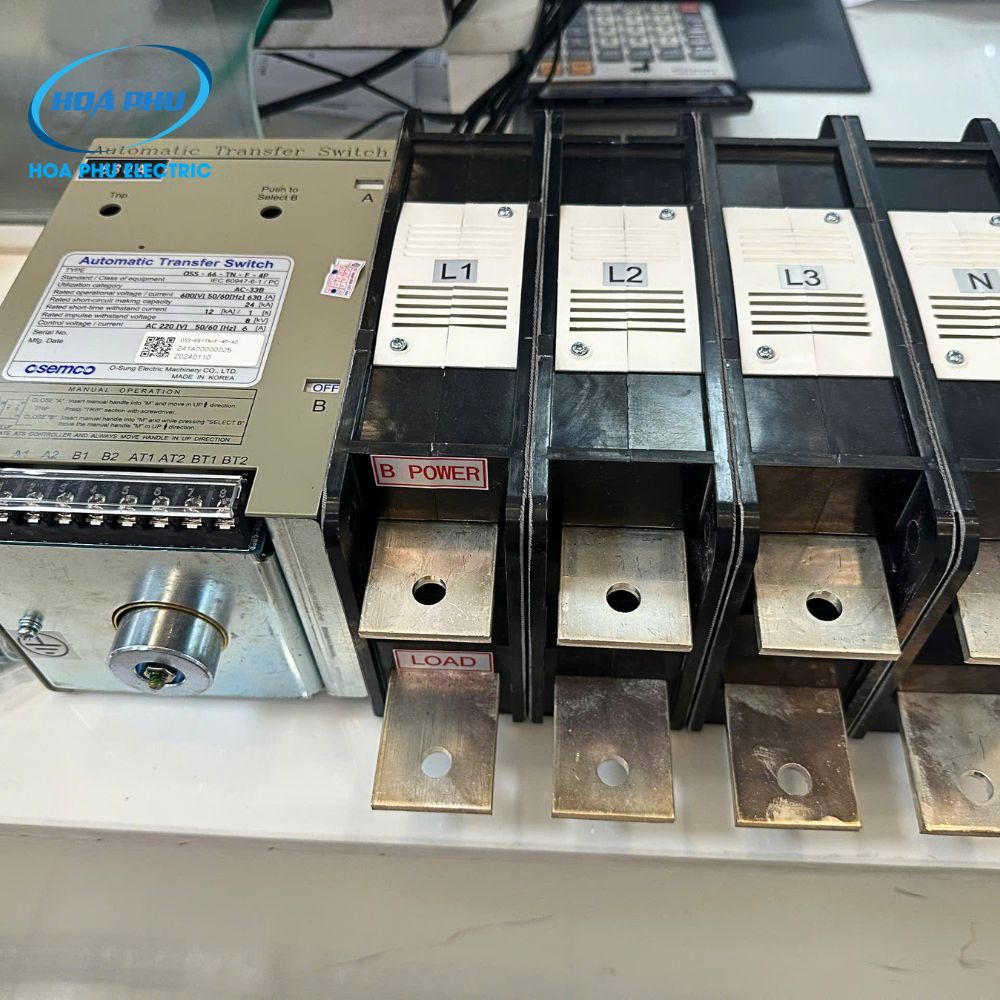

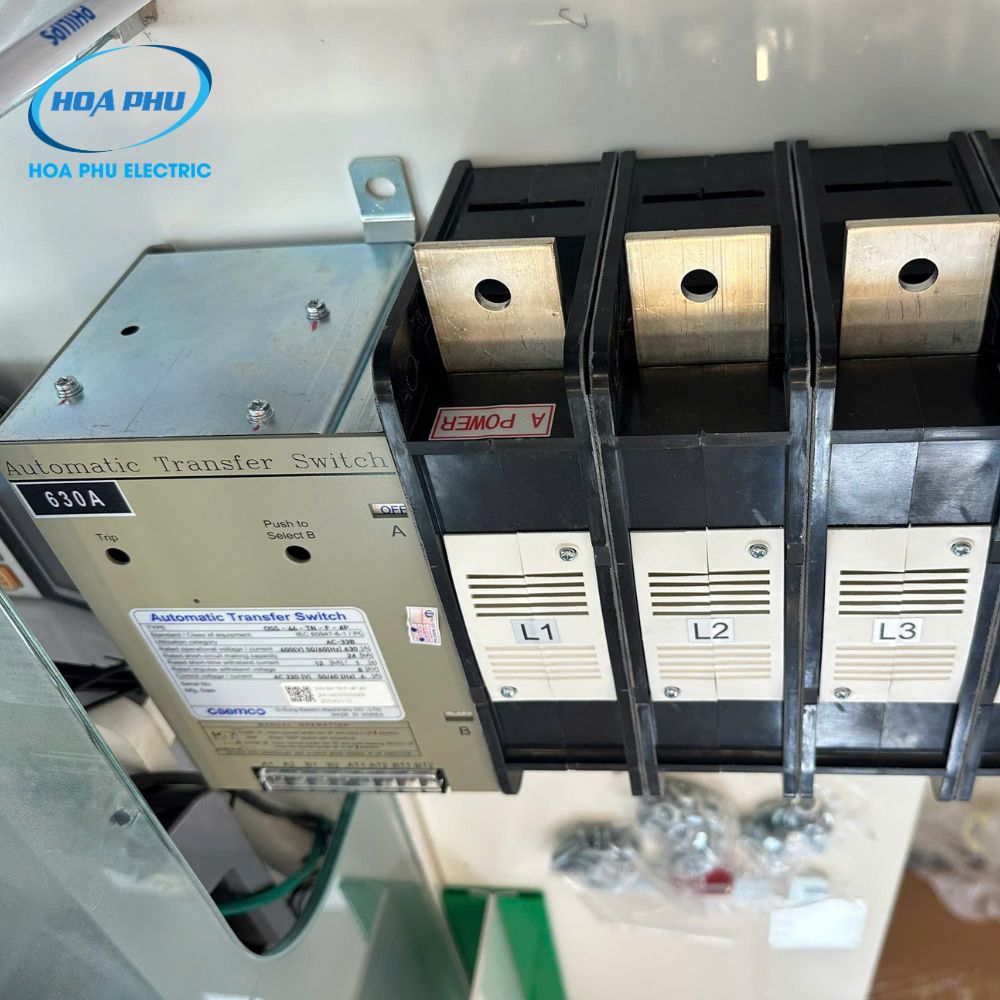

• OSS-66-TN là ATS (Automatic Transfer Switch) thuộc dòng ATS OSEMCO TN Series được sản xuất tại Hàn Quốc (Made in Korea), sử dụng để chuyển đổi tự động giữa nguồn điện lưới và nguồn điện dự phòng, giúp đảm bảo cấp điện liên tục cho các phụ tải quan trọng.
• Thiết bị có dòng điện định mức 630A, 4 cực (4P) và sử dụng cơ cấu chuyển mạch ON-OFF-ON (3 vị trí), phù hợp cho hệ thống điện 3 pha 4 dây, yêu cầu chuyển đồng thời cả ba pha và dây trung tính (N). Model này được ứng dụng rộng rãi trong nhà máy, khu công nghiệp, bệnh viện, trung tâm dữ liệu (Data Center), khách sạn, trung tâm thương mại và các hệ thống máy phát điện dự phòng.
• ATS OSS-66-TN 4P 630A có điện áp làm việc 600VAC, dòng chịu ngắn mạch (Icw) 12kA, tương thích với bộ điều khiển ACD-III và ACD-M, đáp ứng tiêu chuẩn IEC 60947-6-1 và UL 1008.

2. Thông số kỹ thuật ATS OSEMCO :

3. Nguyên lý hoạt động của ATS OSEMCO 4P 630A :

• ATS OSEMCO OSS-66-TN 4P liên tục giám sát nguồn điện chính.
• Khi nguồn điện lưới mất hoặc điện áp nằm ngoài ngưỡng cài đặt, bộ điều khiển sẽ điều khiển ATS chuyển tải sang nguồn điện dự phòng theo trình tự ON-OFF-ON, đảm bảo phụ tải luôn được cấp điện liên tục.
• Sau khi nguồn điện chính phục hồi ổn định, ATS sẽ tự động chuyển tải trở lại nguồn điện lưới theo chương trình của bộ điều khiển, giúp hệ thống vận hành ổn định và hạn chế thời gian gián đoạn cấp điện.

4. Ưu điểm nổi bật của ATS 4P 630A:

• Dòng định mức 630A, phù hợp cho hệ thống điện công nghiệp và thương mại.
• Chuyển nguồn tự động nhanh, ổn định.
• Cơ cấu ON-OFF-ON với vị trí OFF trung gian, tăng độ an toàn khi chuyển nguồn.

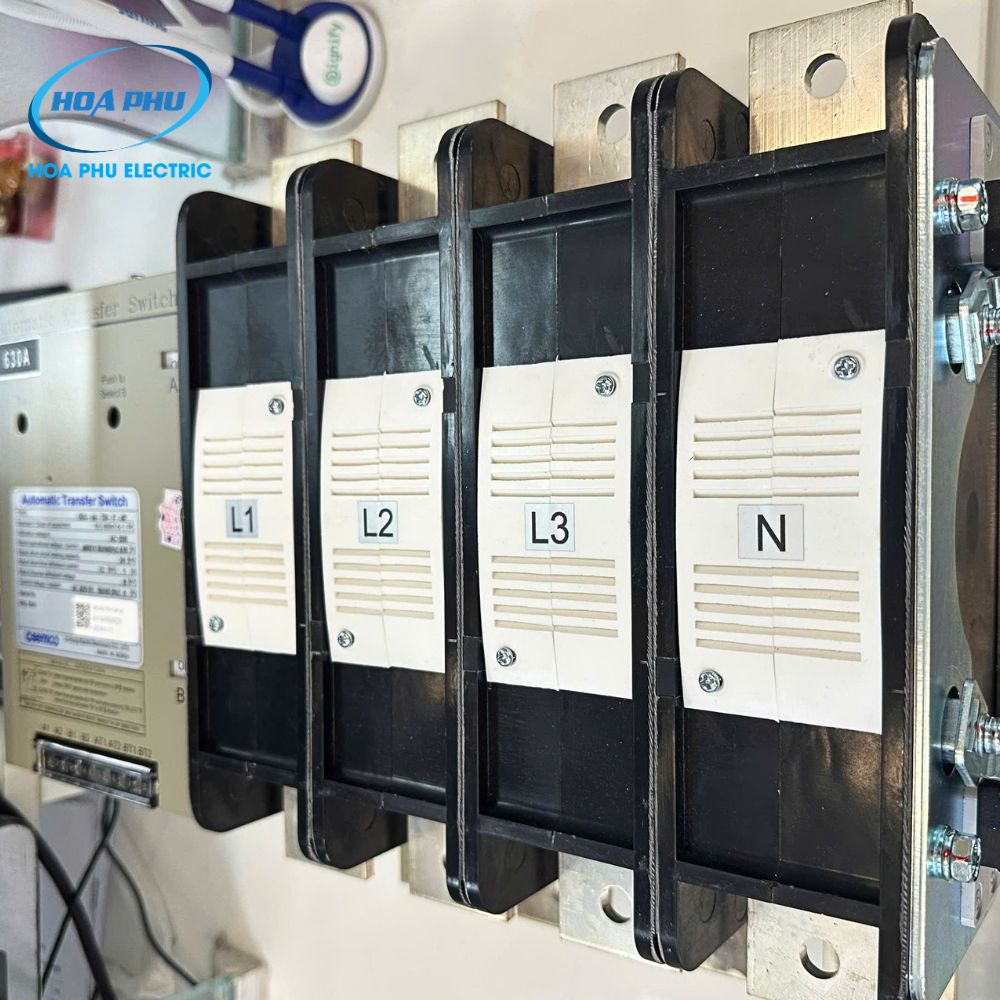

• Chuyển đồng thời 4 cực (3P+N).
• Điện áp làm việc lên đến 600VAC.
• Khả năng chịu dòng ngắn mạch 12kA.
• Đạt tiêu chuẩn IEC 60947-6-1 và UL 1008.
• Tương thích với nhiều bộ điều khiển ATS OSEMCO.
• Sản xuất tại Hàn Quốc (Made in Korea).
• bảo hành 12 thángg theo nhà nsx

5. Ứng dụng thực tế của ATS OSS-66-TN 4P :

• Nhà máy sản xuất.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Bệnh viện,khách sạn,chung cư
• Hệ thống máy phát điện dự phòng.
• Tủ ATS công nghiệp.
• Hệ thống điện 3 pha 4 dây.

Lưu ý: Chọn ATS đúng dòng điện định mức,Không vận hành quá dòng cho phép.

6. Hướng dẫn lắp đặt cơ bản của ATS OSEMCO 4P 630A :

Bước 1: Ngắt hoàn toàn nguồn điện trước khi lắp đặt.

Bước 2: Cố định ATS vào vị trí trong tủ điện.

Bước 3: Đấu nối nguồn điện chính, nguồn dự phòng và tải theo đúng sơ đồ của nhà sản xuất.

Bước 4: Kiểm tra và siết chặt toàn bộ đầu nối.

Bước 5: Kết nối bộ điều khiển ATS (nếu sử dụng).

Bước 6: Đóng điện và kiểm tra quá trình chuyển nguồn.

Lưu ý:Kiểm tra định kỳ các đầu nối,Bảo dưỡng thiết bị theo khuyến nghị của nhà sản xuất.

7. Tài liệu sản phẩm và thiết kế tham khảo của ATS OSEMCO :

• Catalogue-ATS-Osung: Click để xem/tải về nhé

8. Ghi chú chế độ tải của ATS OSEMCO :

• ATS loại ON-OFF-ON (3 vị trí).
• Dùng cho hệ thống điện 3 pha 4 dây (4P).
• Chuyển đổi giữa nguồn điện lưới và nguồn điện máy phát.
• Chuyển đồng thời cả dây trung tính (N), phù hợp với hệ thống yêu cầu cách ly hoàn toàn hai nguồn.

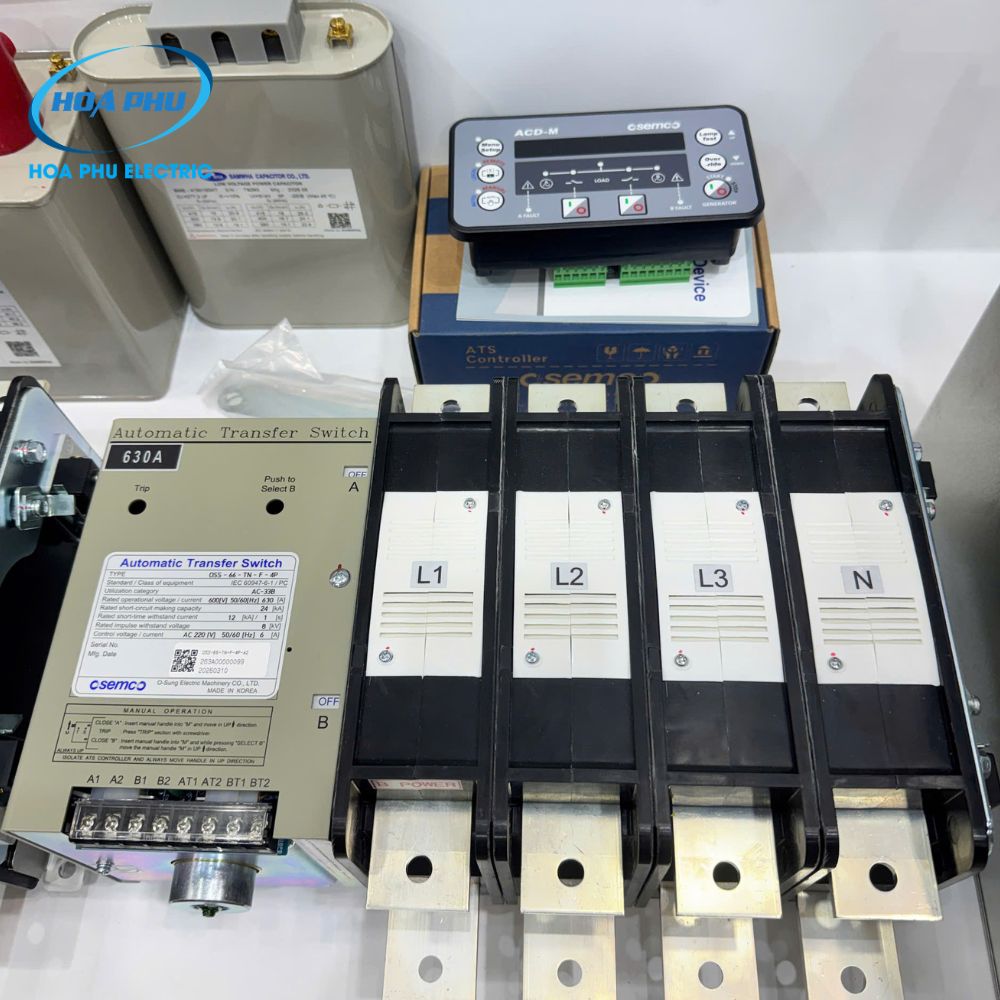

• Tương thích với bộ điều khiển ATS OSEMCO ACD-III và ACD-M.
