1. Giới thiệu sản phẩm CDI-E102G2R2S2B:
- Biến tần DELIXI CDI-E102G2R2S2B thuộc dòng CDI-E102 Series, là dòng biến tần kinh tế được thiết kế dành cho các ứng dụng điều khiển động cơ không đồng bộ công suất nhỏ. Thiết bị sử dụng nguồn vào 1 pha 220VAC, cho nguồn ra 3 pha 220VAC, phù hợp điều khiển động cơ 2.2kW với khả năng vận hành ổn định và tiết kiệm chi phí.
- Model CDI-E102G2R2S2B được tích hợp bộ hãm (Brake Unit), hỗ trợ điều khiển V/F và SVC, đáp ứng tốt các ứng dụng như băng tải, máy cắt, máy khắc CNC, máy dệt, máy đóng gói, máy chế biến gỗ và nhiều hệ thống tự động hóa công nghiệp. Thiết kế nhỏ gọn, dễ lắp đặt và cài đặt thông số giúp tối ưu hiệu quả sử dụng.

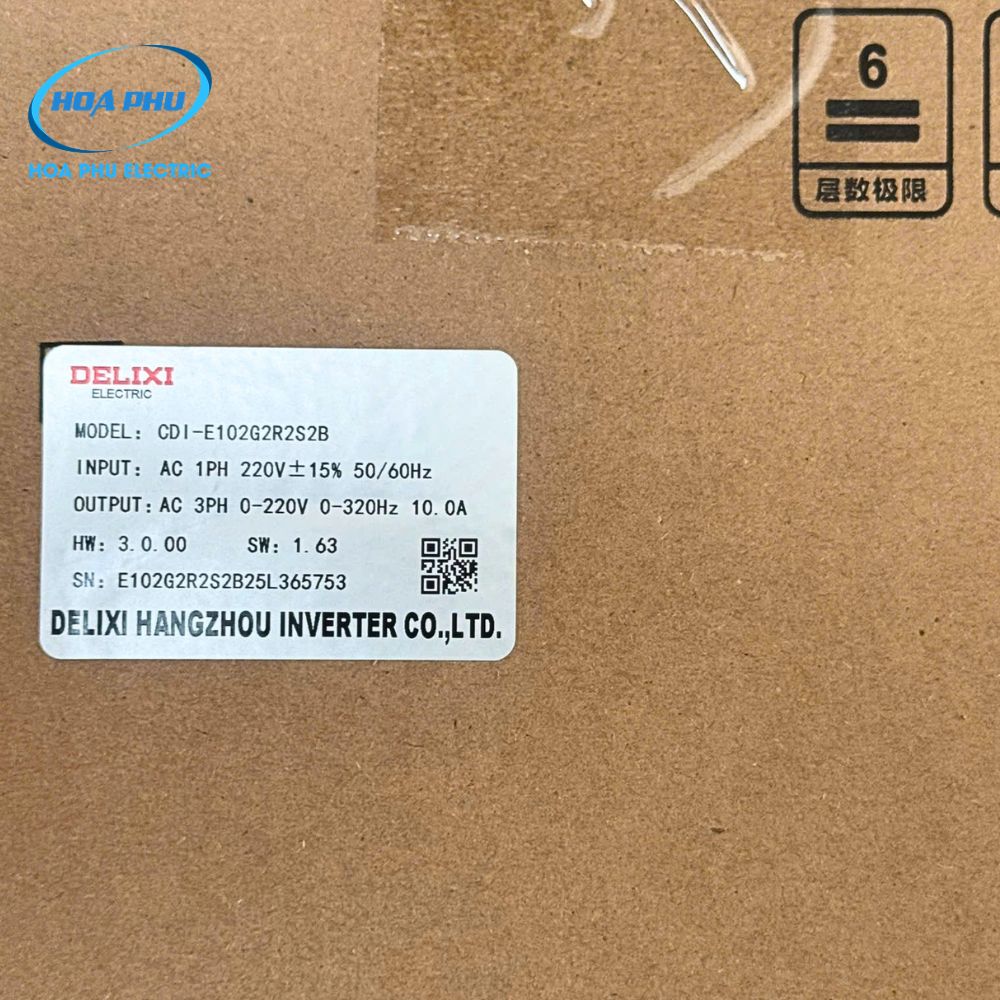

2. Thông số kỹ thuật CDI-E102G2R2S2B:
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | DELIXI Electric |
| Model | CDI-E102G2R2S2B |
| Series | CDI-E102 |
| Loại thiết bị | Biến tần |
| Nguồn cấp | 1 pha 220VAC ±15% |
| Nguồn ra | 3 pha 220VAC |
| Công suất động cơ | 2.2kW (3HP) |
| Dòng vào định mức | 27A |
| Dòng ra định mức | 10A |
| Điều khiển | V/F Control, Sensorless Vector Control (SVC) |
| Tần số ngõ ra | 0 – 3200Hz |
| Tích hợp Brake Unit | Có |
| Lắp đặt | Gắn tường |
| Ứng dụng | Điều khiển động cơ AC |
| Đơn vị tính | Cái |
| Bảo hành | 12 tháng |
3. Nguyên lý hoạt động của CDI-E102G2R2S2B:
Biến tần DELIXI CDI-E102G2R2S2B chuyển đổi nguồn điện 1 pha 220VAC thành nguồn 3 pha có tần số và điện áp thay đổi, từ đó điều khiển tốc độ và mô-men của động cơ theo yêu cầu.
Thiết bị giúp:
- Điều chỉnh tốc độ động cơ linh hoạt.
- Giảm dòng khởi động.
- Tiết kiệm điện năng.
- Bảo vệ động cơ.
- Tăng tuổi thọ hệ thống truyền động.
4. Ưu điểm nổi bật của CDI-E102G2R2S2B:
- Điều khiển tốc độ động cơ ổn định và chính xác.
- Khởi động mềm giúp giảm dòng khởi động.
- Tiết kiệm điện năng cho hệ thống.
- Bảo vệ động cơ khỏi quá tải và quá áp.
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện.
- Hoạt động bền bỉ, độ tin cậy cao.
- Giao diện cài đặt đơn giản, dễ vận hành.
- Phù hợp với nhiều loại tải khác nhau.
- bảo hành 12 thángg theo nhà nsx
5. Ứng dụng thực tế của CDI-E102G2R2S2B:
- Máy bơm nước.
- Quạt công nghiệp.
- Băng tải.
- Máy đóng gói.
- Máy chế biến gỗ.
- Máy thực phẩm.
- Máy dệt.
- Máy CNC.
- Máy khuấy.
- Dây chuyền sản xuất tự động.
Lưu ý: Không đấu nhầm nguồn điện đầu vào và đầu ra,Không vận hành vượt quá công suất định mức
6. Hướng dẫn lắp đặt cơ bản của CDI-E102G2R2S2B:
Bước 1: Ngắt hoàn toàn nguồn điện trước khi đấu nối.
Bước 2: Đấu nguồn vào đúng cổng R/L, S/N theo hướng dẫn của nhà sản xuất.
Bước 3: Đấu động cơ vào các cổng U, V, W.
Bước 4: Kết nối dây tiếp địa đúng tiêu chuẩn.
Bước 5: Cài đặt các thông số động cơ trước khi vận hành.
Bước 6: Kiểm tra chiều quay của động cơ và chạy thử.
Lưu ý:Siết chặt các đầu nối điện trước khi cấp nguồn,Bảo trì và vệ sinh định kỳ để đảm bảo hiệu suất hoạt động.
7. Tài liệu sản phẩm và thiết kế tham khảo của CDI-E102G2R2S2B:
- DELIXI-CATALOG-BIENTAN: Click để xem/tải về nhé
8. Ghi chú chế độ tải của BIẾN TẦN CDI-E102G2R2S2B :
- Điều khiển tốc độ động cơ AC bằng phương pháp thay đổi tần số.
- Khởi động mềm, giảm dòng khởi động và hạn chế sốc cơ khí.
- Tiết kiệm điện năng khi vận hành quạt và bơm.
- Hỗ trợ điều chỉnh tốc độ linh hoạt theo yêu cầu sản xuất.
- Tích hợp các chức năng bảo vệ quá tải, quá áp, thấp áp và quá nhiệt.
- Phù hợp cho hệ thống hoạt động liên tục trong môi trường công nghiệp.
