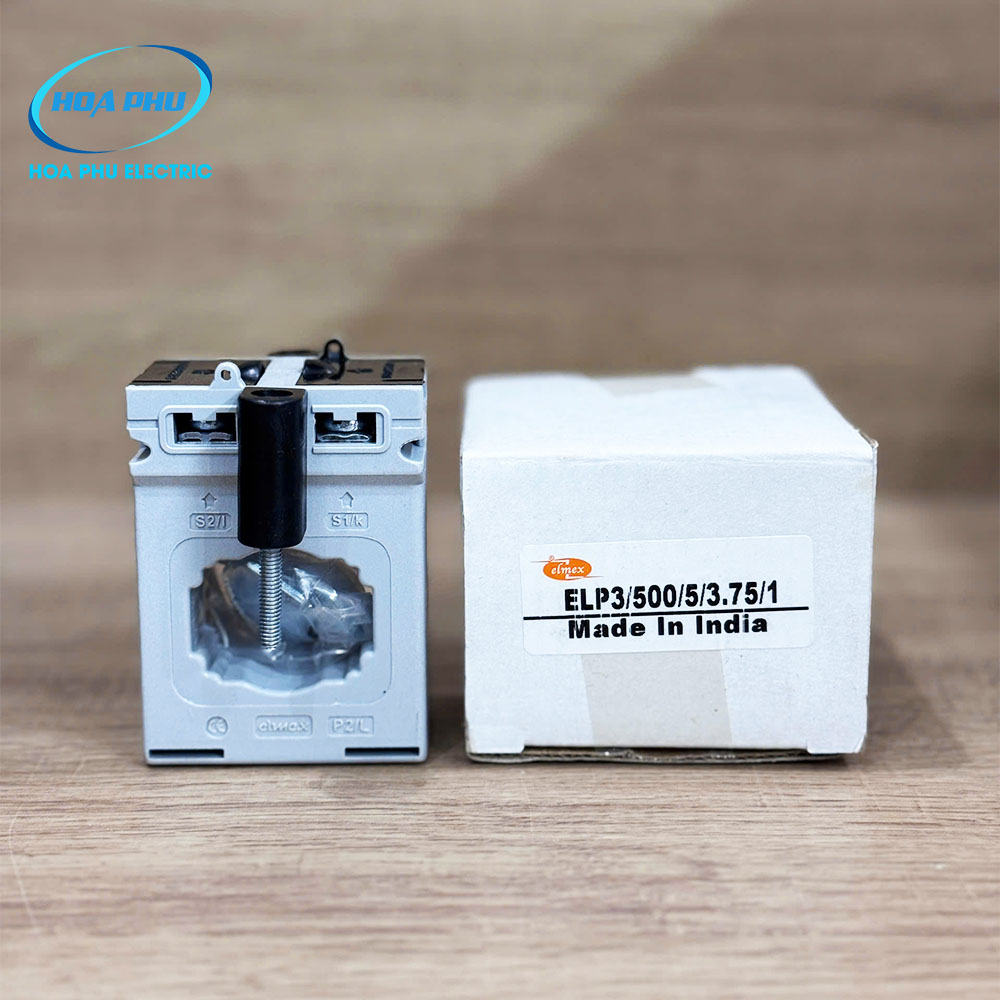

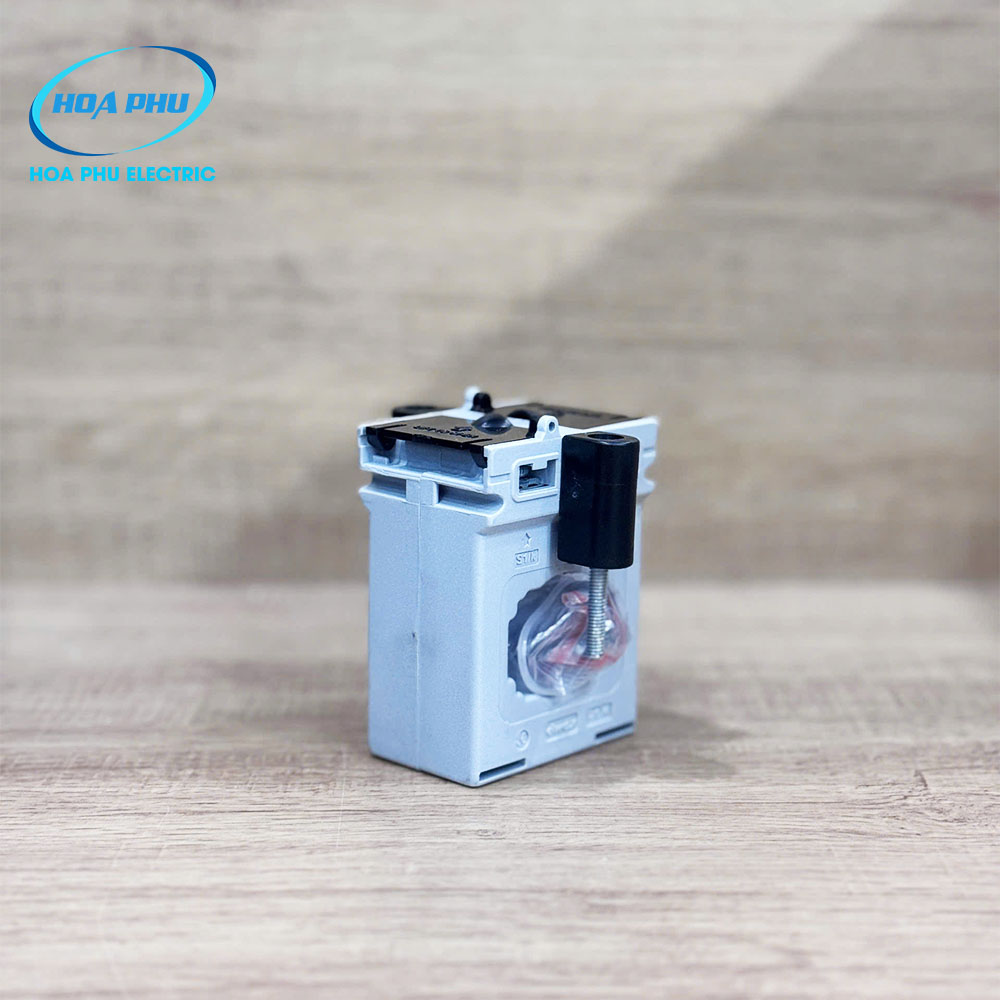

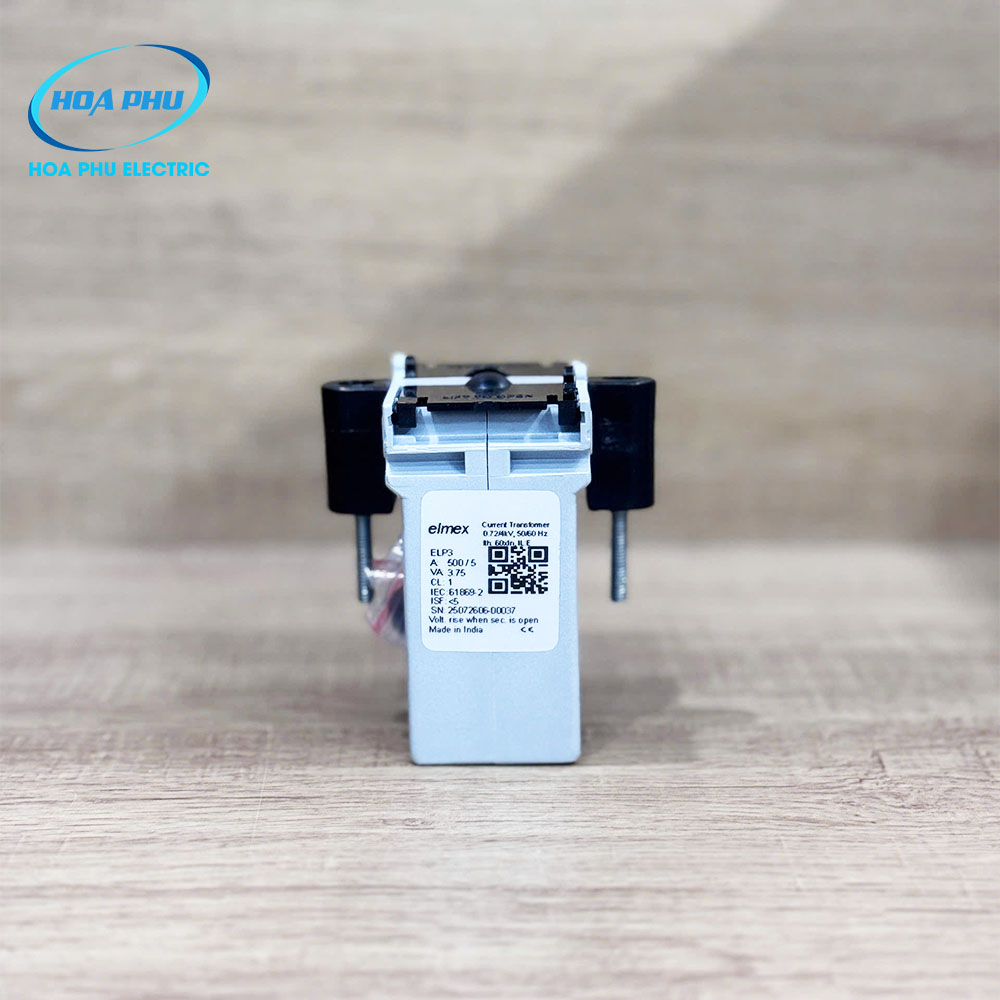

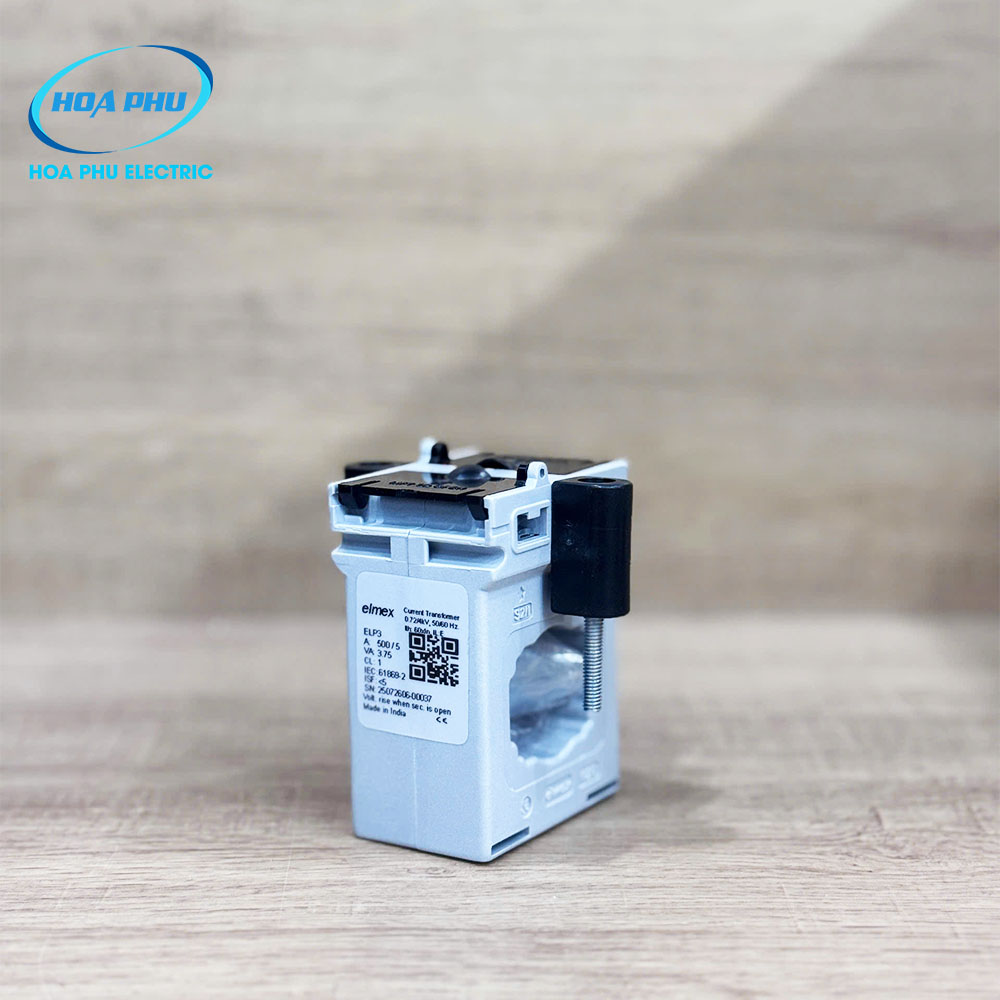

1. Giới thiệu sản phẩm ELP3- 500/5A:

Biến dòng Elmex ELP3-500/5A là dòng biến dòng đo lường chuyên sử dụng trong hệ thống điện công nghiệp nhằm chuyển đổi dòng điện sơ cấp 500A về dòng điện chuẩn 5A để phục vụ đo lường, giám sát và bảo vệ hệ thống điện.

Sản phẩm được sản xuất tại Ấn Độ với thiết kế dạng cửa sổ chắc chắn, phù hợp lắp đặt trong các hệ thống tủ điện công suất lớn. Biến dòng Elmex có độ ổn định cao, hoạt động bền bỉ và đáp ứng tốt nhu cầu vận hành liên tục trong môi trường công nghiệp.

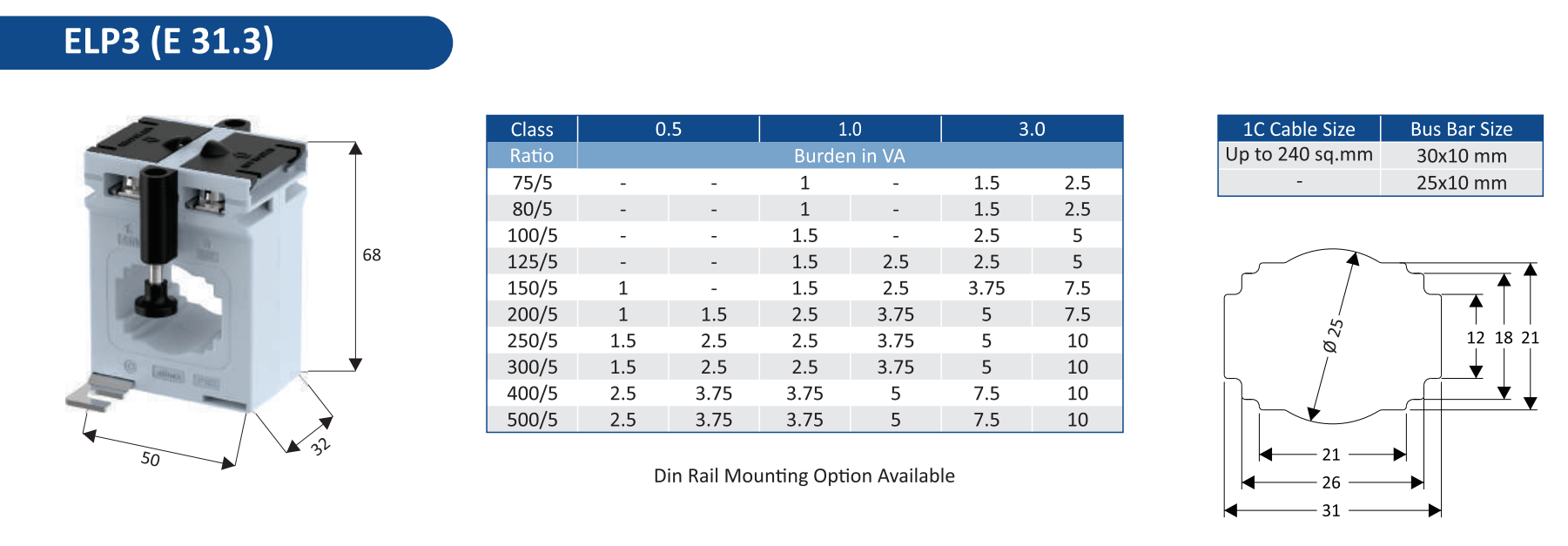

2. Thông số kỹ thuật ELP3- 500/5A:

3. Nguyên lý hoạt động ELP3 – 500/5A:

Biến dòng Elmex ELP3-500/5A hoạt động dựa trên nguyên lý cảm ứng điện từ nhằm chuyển đổi dòng điện lớn trên hệ thống thành dòng điện nhỏ tiêu chuẩn để các thiết bị đo lường có thể hoạt động an toàn.

Khi dây dẫn tải đi xuyên qua lõi biến dòng:

• Từ trường được tạo ra quanh lõi thép
• Cuộn dây thứ cấp cảm ứng dòng điện tương ứng
• Dòng điện đầu ra được giảm theo đúng tỷ lệ biến dòng

Tín hiệu dòng điện thứ cấp sẽ truyền đến:

• Đồng hồ điện năng
• Bộ điều khiển tụ bù
• Bộ phân tích điện năng
• Relay bảo vệ

4. Ưu điểm nổi bật của biến dòng ELP3- 500/5A:

 Độ chính xác ổn định

• Đo dòng điện ổn định
• Sai số thấp
• Tăng độ tin cậy cho hệ thống đo điện

 Thiết kế chắc chắn

• Dễ thi công
• Dễ lắp trong tủ điện
• Hoạt động bền bỉ trong môi trường công nghiệp, nhà máy, xí nghiệp

 Cách điện an toàn

• Chịu nhiệt tốt
• Chống rò điện
• Tăng độ an toàn khi vận hành

 Tương thích nhiều thiết bị

• Đồng hồ điện năng
• Bộ điều khiển tụ bù
• Relay bảo vệ
• Bộ phân tích điện năng
• PLC/BMS

• Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế của biến dòng ELP3 -500/5A:

Biến dòng Elmex 500/5A phù hợp sử dụng trong:

• Tủ điện công nghiệp
• Nhà máy sản xuất
• Hệ thống điện tải lớn
• Tủ tụ bù công suất lớn
• Hệ thống giám sát điện năng
• Máy móc công nghiệp
• Hệ thống điện solar

 Kết nối với:

• • Đồng hồ điện năng
  • Đồng hồ ampe
  • Bộ điều khiển tụ bù
  • Bộ phân tích điện năng

Lưu ý: Sử dụng cho đồng hồ đo ampe gắn mặt tủ hoặc các thiết bị cần đo dòng <500A

6. Hướng dẫn lắp đặt cơ bản của biến dòng ELP3 -500/5A:

Bước 1: Xác định vị trí lắp đặt

• Lắp CT tại dây pha cần đo
• Không luồn nhiều dây pha qua cùng một biến dòng

Bước 2: Luồn dây qua lõi CT

• Dây tải đi xuyên qua tâm biến dòng
• Đảm bảo dây nằm đúng vị trí lõi đo

Bước 3: Đấu dây thứ cấp

• Đấu S1 – S2 vào thiết bị đo
• Đấu đúng chiều:
  • P1 => nguồn
  • P2 => tải

Bước 4: Kiểm tra trước khi vận hành

• Siết chặt terminal
• Không để hở mạch thứ cấp
• Kiểm tra tín hiệu đo trước khi đóng điện

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng ELP3 -500/5A:

Catalog_CT_Elmex_ELP3
