Mô tả

1. Giới thiệu sản phẩm ELPJ2- 1000/5A:

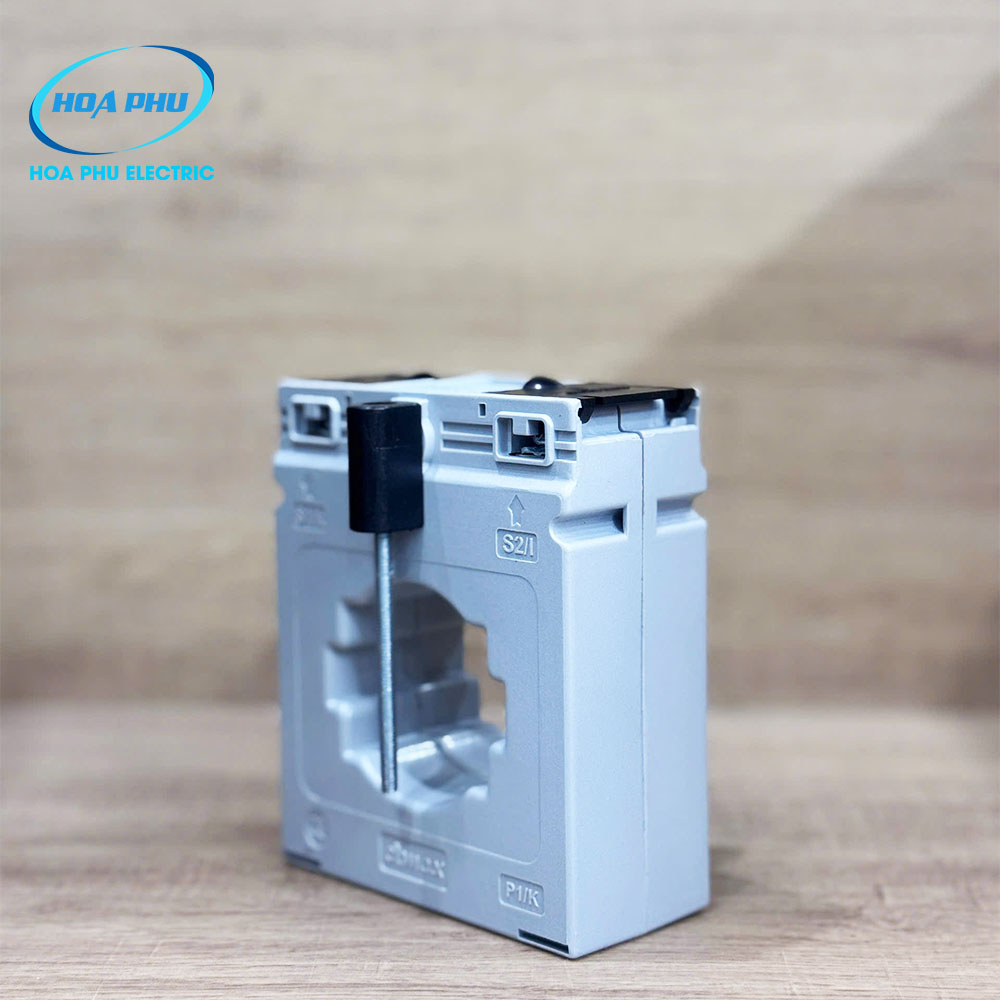

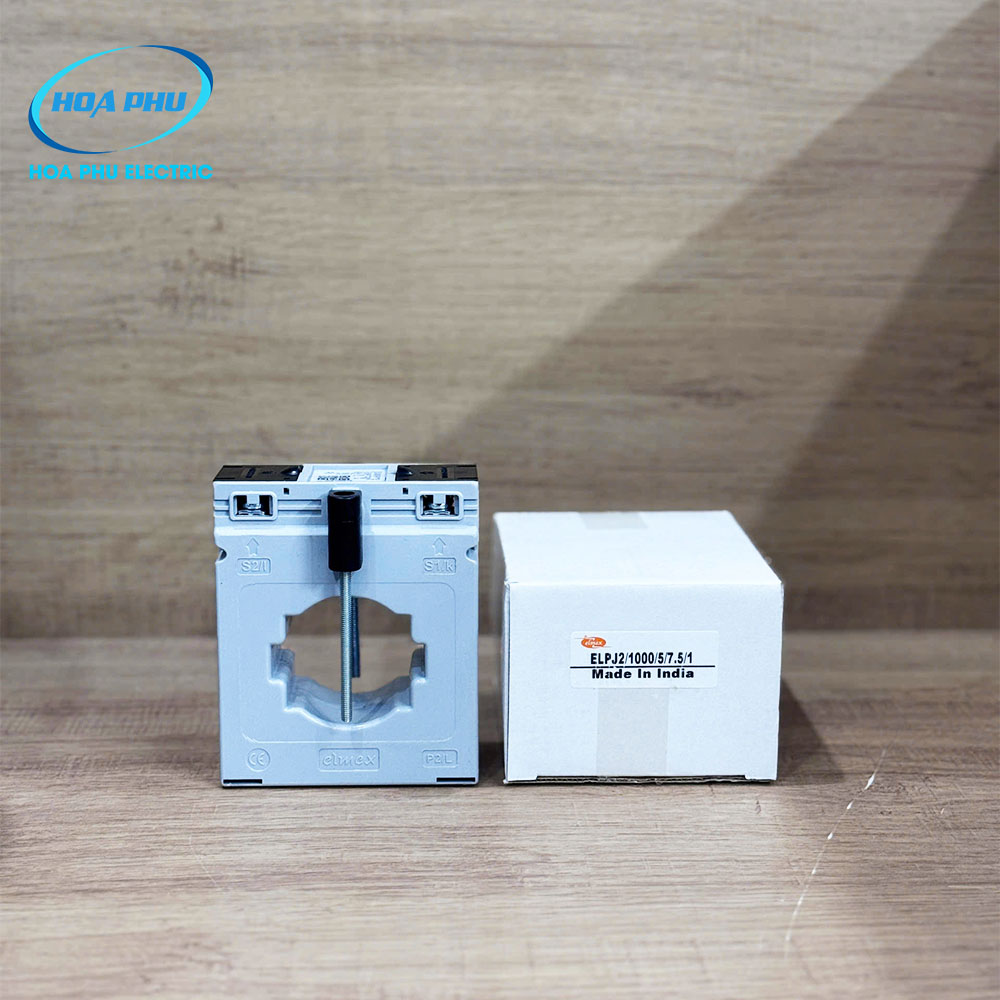

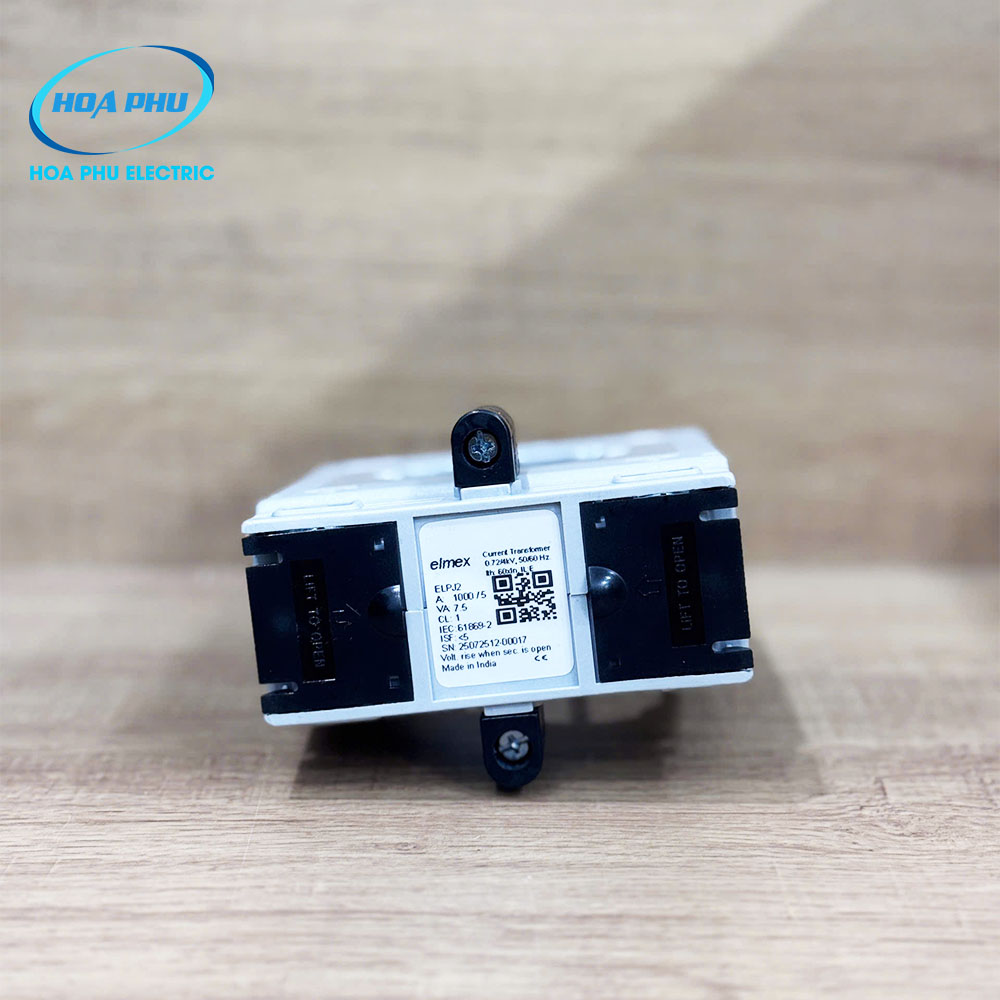

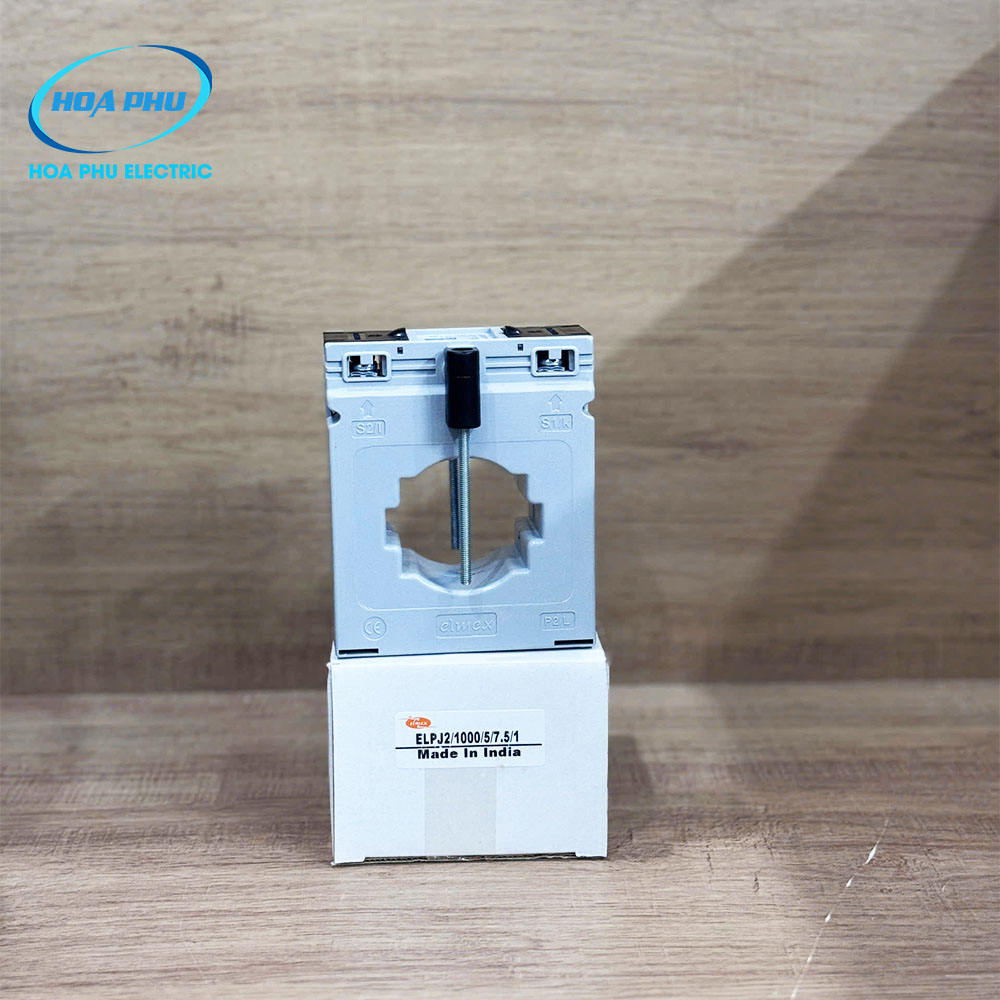

Biến dòng Elmex ELPJ2-1000/5A là dòng biến dòng đo lường chuyên dùng cho các hệ thống điện công suất lớn, giúp chuyển đổi dòng điện sơ cấp 1000A về dòng điện chuẩn 5A để phục vụ cho việc đo lường, giám sát và bảo vệ hệ thống điện.

Sản phẩm được thiết kế chắc chắn với kiểu dáng dạng cửa sổ, phù hợp lắp đặt trong các hệ thống tủ điện công nghiệp tải lớn. Biến dòng Elmex có khả năng hoạt động ổn định, độ chính xác cao và đáp ứng tốt yêu cầu vận hành liên tục trong môi trường công nghiệp.

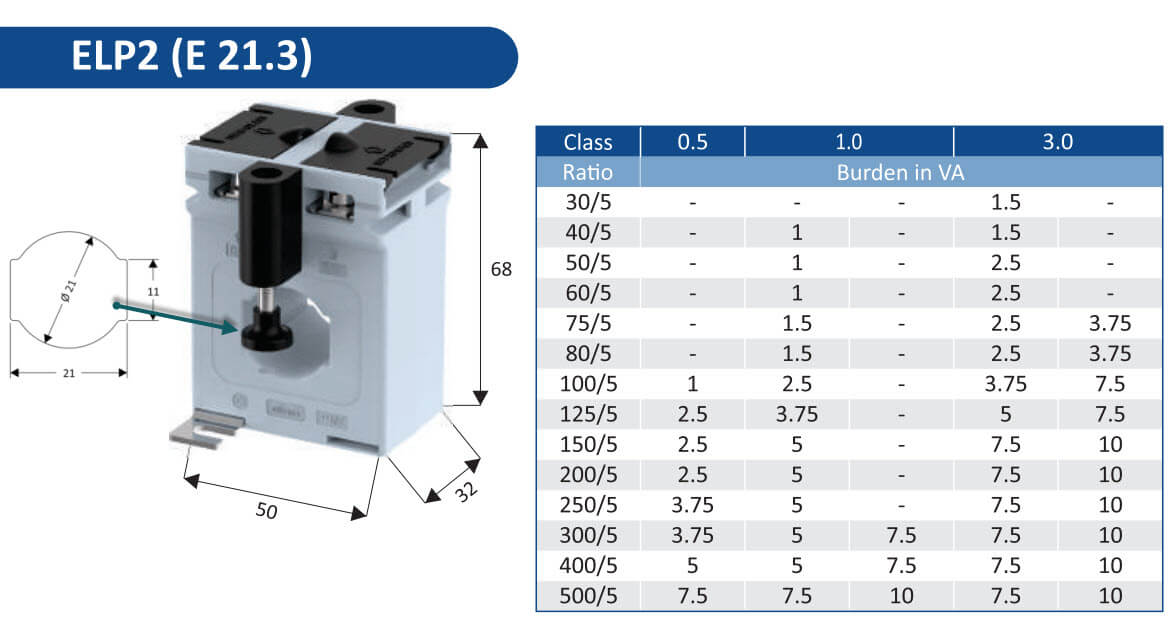

2. Thông số kỹ thuật ELPJ2- 1000/5A:

3. Nguyên lý hoạt động ELPJ2 – 1000/5A:

Biến dòng Elmex ELPJ2-1000/5A hoạt động dựa trên nguyên lý cảm ứng điện từ nhằm chuyển đổi dòng điện lớn trong hệ thống điện thành dòng điện nhỏ tiêu chuẩn để thiết bị đo lường có thể xử lý an toàn và chính xác.

Khi dây dẫn tải đi xuyên qua lõi biến dòng:

• Từ trường được tạo ra quanh lõi thép CT
• Cuộn dây thứ cấp cảm ứng dòng điện tương ứng
• Dòng điện đầu ra được giảm theo đúng tỷ lệ biến dòng

Dòng điện thứ cấp sau đó sẽ truyền đến:

• Đồng hồ điện năng
• Bộ điều khiển tụ bù
• Bộ phân tích điện năng
• Relay bảo vệ

giúp việc giám sát và quản lý hệ thống điện trở nên hiệu quả và an toàn hơn.

4. Ưu điểm nổi bật của biến dòng ELPJ2- 1000/5A:

 Độ chính xác ổn định

• Đo dòng điện ổn định
• Sai số thấp
• Tăng độ tin cậy cho hệ thống đo điện

 Thiết kế chắc chắn

• Dễ thi công
• Dễ lắp trong tủ điện
• Hoạt động bền bỉ trong môi trường công nghiệp, nhà máy, xí nghiệp

 Cách điện an toàn

• Chịu nhiệt tốt
• Chống rò điện
• Tăng độ an toàn khi vận hành

 Tương thích nhiều thiết bị

• Đồng hồ điện năng
• Bộ điều khiển tụ bù
• Relay bảo vệ
• Bộ phân tích điện năng
• PLC/BMS

• Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế của biến dòng ELPJ2 -1000/5A:

Biến dòng Elmex 1000/5A phù hợp sử dụng trong:

• Tủ điện công nghiệp tải lớn
• Nhà máy sản xuất
• Tủ tụ bù công suất lớn
• Hệ thống giám sát điện năng
• Máy móc công nghiệp công suất cao
• Hệ thống điện solar
• Tủ điều khiển động cơ

 Kết nối với:

• Đồng hồ điện năng
• Đồng hồ ampe
• Bộ điều khiển tụ bù
• Bộ phân tích điện năng

Lưu ý: Sử dụng cho đồng hồ đo ampe gắn mặt tủ hoặc các thiết bị cần đo dòng <1000A

6. Hướng dẫn lắp đặt cơ bản của biến dòng ELPJ2 -1000/5A:

Bước 1: Xác định vị trí lắp đặt

• Lắp CT tại dây pha cần đo
• Không luồn nhiều dây pha qua cùng một biến dòng

Bước 2: Luồn dây qua lõi CT

• Dây tải đi xuyên qua tâm biến dòng
• Đảm bảo dây nằm đúng vị trí lõi đo

Bước 3: Đấu dây thứ cấp

• Đấu S1 – S2 vào thiết bị đo
• Đấu đúng chiều:
  • P1 => nguồn
  • P2 => tải

Bước 4: Kiểm tra trước khi vận hành

• Siết chặt terminal
• Không để hở mạch thứ cấp
• Kiểm tra tín hiệu đo trước khi đóng điện

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng ELPJ2 -1000/5A:

Catalog_CT_Elmex_ELPJ2
