Mô tả

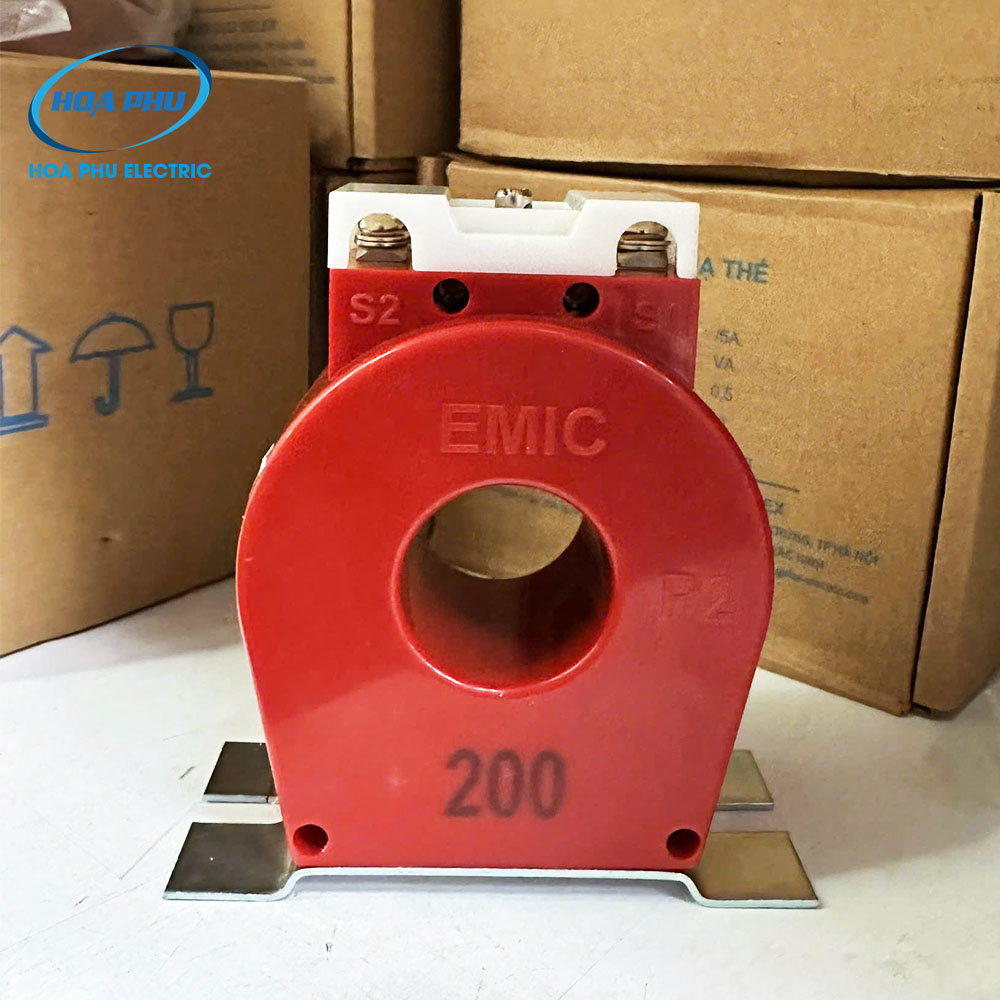

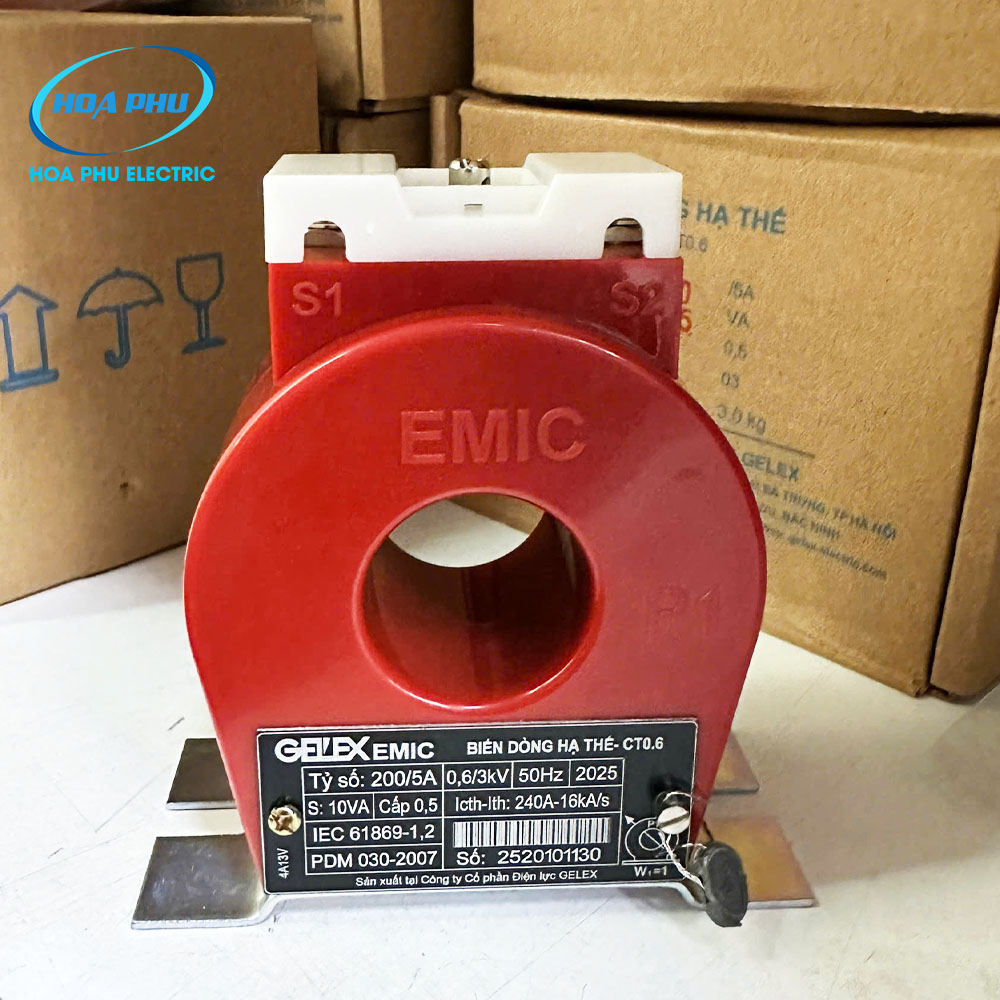

1. Giới thiệu sản phẩm EM4H02- 200/5A:

• Biến dòng EMIC 200/5A là thiết bị đo lường dòng điện hạ thế dạng hình xuyến, được sử dụng để biến đổi dòng điện từ 200A xuống 5A, giúp các thiết bị đo lường như ampe kế, đồng hồ điện và hệ thống giám sát hoạt động an toàn, chính xác.
• Sản phẩm phù hợp cho các hệ thống điện có tải trung bình đến cao như tủ điện tổng, xưởng sản xuất, hệ thống máy móc công nghiệp và tủ tụ bù công suất vừa.

2. Thông số kỹ thuật EM4H02– 200/5A:

3. Nguyên lý hoạt động EM4H02- 200/5A:

• Dòng điện sơ cấp I1 = 200A đi qua lõi biến dòng
• Tạo ra từ trường trong lõi thép
• Cảm ứng sang cuộn thứ cấp => sinh ra dòng I2 = 5A

4. Ưu điểm nổi bật của biến dòng 200/5 EMIC:

• Thiết kế chắc chắn, phù hợp môi trường công nghiệp
• Lắp đặt nhanh, không cần cắt dây
• Độ chính xác cao (Class 0.5)
• Hoạt động ổn định, sai số thấp
• Đáp ứng tốt hệ thống tải lớn hơn
• Bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất

5. Ứng dụng thực tế của biến dòng 200/5 EMIC:

• Tủ điện tổng (MDB)
• Tủ điện xưởng sản xuất
• Tủ điện máy móc công nghiệp
• Tủ tụ bù công suất trung bình
• Bộ điều khiển tụ bù


  lưu ý:Chọn đúng dòng tải<200A ,Không để hở mạch thứ cấp khi có tải

6. Hướng dẫn lắp đặt cơ bản của biến dòng  200/5A EMIC:

Bước 1: Xác định vị trí lắp đặt

• Lắp CT tại dây pha cần đo
• Không luồn nhiều dây vào cùng một CT

 Bước 2: Luồn dây qua CT

• Dây tải chính đi xuyên qua lõi CT
• Đảm bảo đi đúng tâm để đo chính xác

 Bước 3: Đấu dây thứ cấp

• Đấu S1- S2 vào thiết bị đo
• Đấu đúng cực

 Bước 4: Kiểm tra trước khi vận hành

• Siết chặt terminal
• Không để hở mạch thứ cấp
• Kiểm tra hoạt động thiết bị đo

Lưu ý:Kiểm tra kỹ trước khi cấp điện và p1=>Nguồn,p2=>tải

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng  150/5A EMIC:

• Emic-catalog-biendong-HPE
