Mô tả

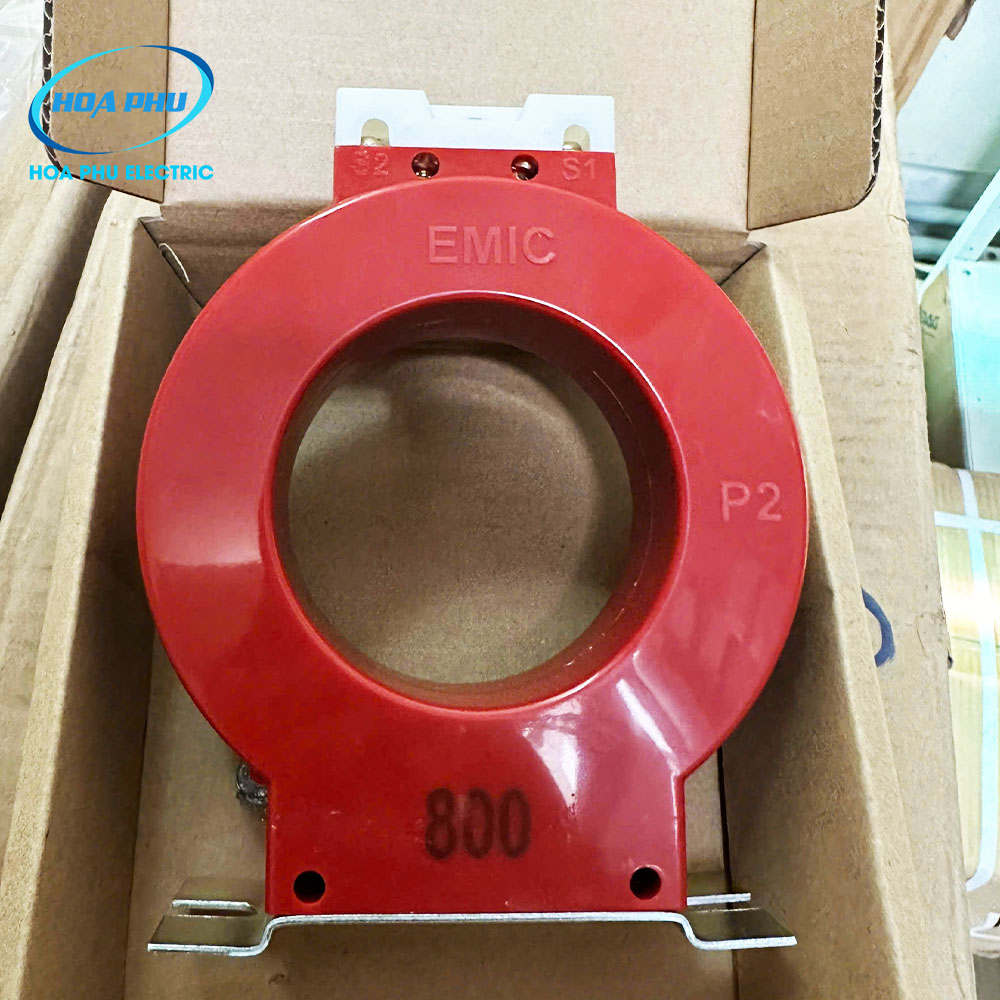

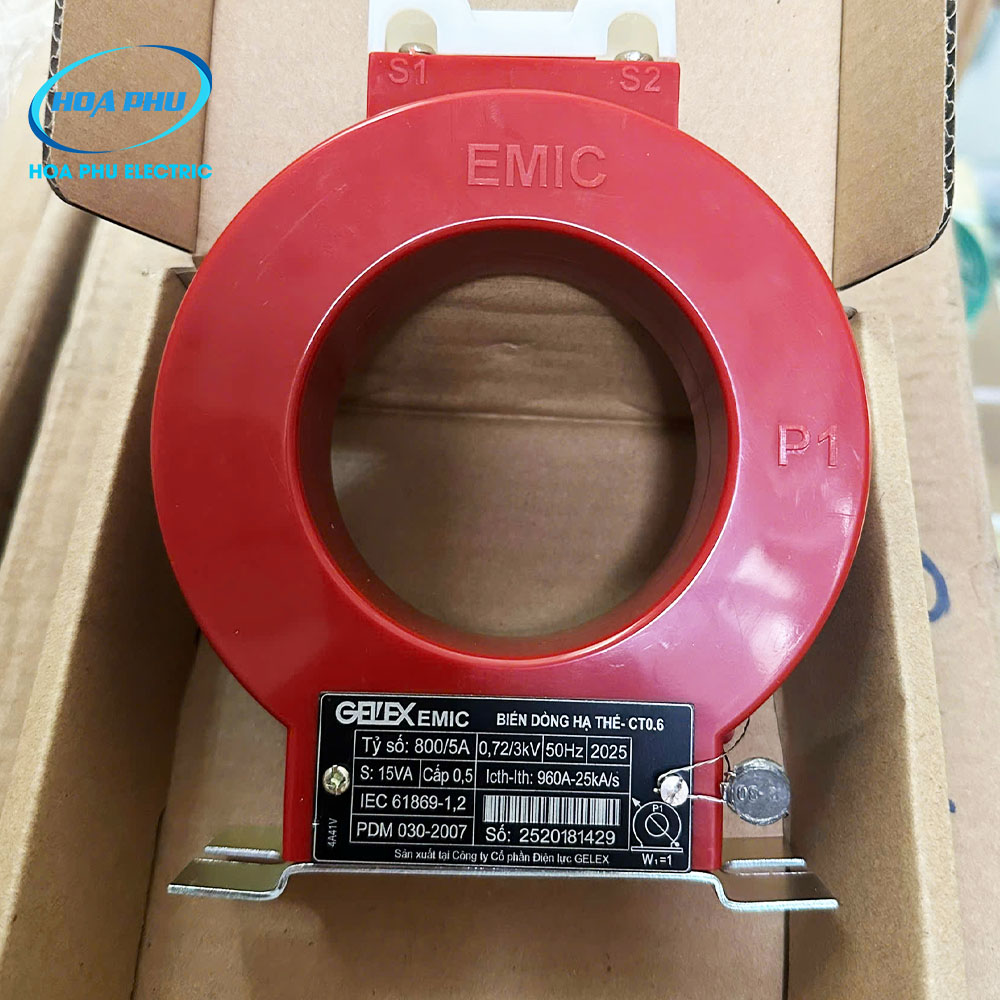

1. Giới thiệu sản phẩm EM4H05- 800/5A:

• Biến dòng EMIC 800/5A là thiết bị đo lường dòng điện hạ thế dạng hình xuyến, chuyên dùng để biến đổi dòng điện từ 800A xuống 5A nhằm phục vụ cho các thiết bị đo lường, giám sát và điều khiển điện năng trong hệ thống điện công nghiệp tải lớn.
• Sản phẩm được ứng dụng phổ biến trong các hệ thống điện nhà máy, tủ điện tổng MDB, tủ tụ bù công suất lớn, hệ thống phân phối điện và các dây chuyền máy móc công nghiệp có tải cao.
• Với độ chính xác cao, thiết kế chắc chắn và khả năng hoạt động ổn định liên tục, biến dòng EMIC 800/5A là lựa chọn phù hợp cho các công trình yêu cầu giám sát dòng điện chính xác và bền bỉ.

2. Thông số kỹ thuật EM4H05 – 800/5A:

3. Nguyên lý hoạt động EM4H05- 800/5A:

• Dòng điện sơ cấp I1 = 800A đi qua lõi biến dòng
• Sinh ra từ trường trong lõi thép kỹ thuật điện
• Từ trường cảm ứng sang cuộn thứ cấp=> tạo ra dòng điện I2 = 5A

4. Ưu điểm nổi bật của biến dòng 800/5 EMIC:

• Đo dòng chính xác cho hệ thống tải lớn
  Cấp chính xác Class 0.5 giúp kiểm soát điện năng hiệu quả trong nhà máy và hệ thống công nghiệp.
• Thi công nhanh – tiết kiệm thời gian lắp đặt
  Thiết kế hình xuyến cho phép luồn dây trực tiếp mà không cần cắt dây điện.
• Hoạt động ổn định liên tục trong môi trường công nghiệp
  Lõi thép kỹ thuật điện chất lượng cao giúp thiết bị vận hành bền bỉ và ít sai số.
• Bảo vệ an toàn cho thiết bị đo lường
  Giảm dòng từ 800A xuống 5A giúp bảo vệ đồng hồ điện, ampe kế và bộ giám sát điện năng.
• Ứng dụng linh hoạt cho nhiều loại tủ điện công nghiệp
  Phù hợp cho tủ điện tổng, tủ ATS, tủ tụ bù và hệ thống phân phối điện tải lớn.
• Giải pháp tối ưu cho công trình công nghiệp
  Chi phí đầu tư hợp lý, hiệu quả vận hành cao và tuổi thọ sử dụng lâu dài.
• Bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất

5. Ứng dụng thực tế của biến dòng 800/5 EMIC:

• Tủ điện tổng MDB
• Hệ thống điện nhà máy,xí nghiệp,nơi sản xuất
• Tủ tụ bù công suất lớn
• Hệ thống phân phối điện công nghiệp
• Dây chuyền máy móc tải lớn
• Hệ thống giám sát điện năng
• Đồng hồ đo ampe gắn mặt tủ hoặc các thiết bị cần đo dòng <800A

lưu ý:Chọn đúng dòng tải<800A ,Không để hở mạch thứ cấp khi có tải

6. Hướng dẫn lắp đặt cơ bản của biến dòng  800/5A EMIC:

Bước 1: Xác định vị trí lắp đặt

• Lắp CT tại dây pha cần đo
• Không luồn nhiều dây pha vào cùng một biến dòng

Bước 2: Luồn dây qua lõi CT

• Dây tải chính đi xuyên qua tâm biến dòng
• Đảm bảo dây nằm đúng vị trí để tăng độ chính xác đo

Bước 3: Đấu dây thứ cấp

• Đấu S1 – S2 vào thiết bị đo
• Đấu đúng chiều

 Bước 4: Kiểm tra trước khi vận hành

• Siết chặt terminal và bulong
• Không để hở mạch thứ cấp
• Kiểm tra tín hiệu đo trước khi đóng điện

Lưu ý:Kiểm tra kỹ trước khi cấp điện và p1=>Nguồn,p2=>tải

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng  800/5A EMIC:

• Emic-catalog-biendong-HPE
