1. Giới thiệu sản phẩm MSQ-100 2000/5A:

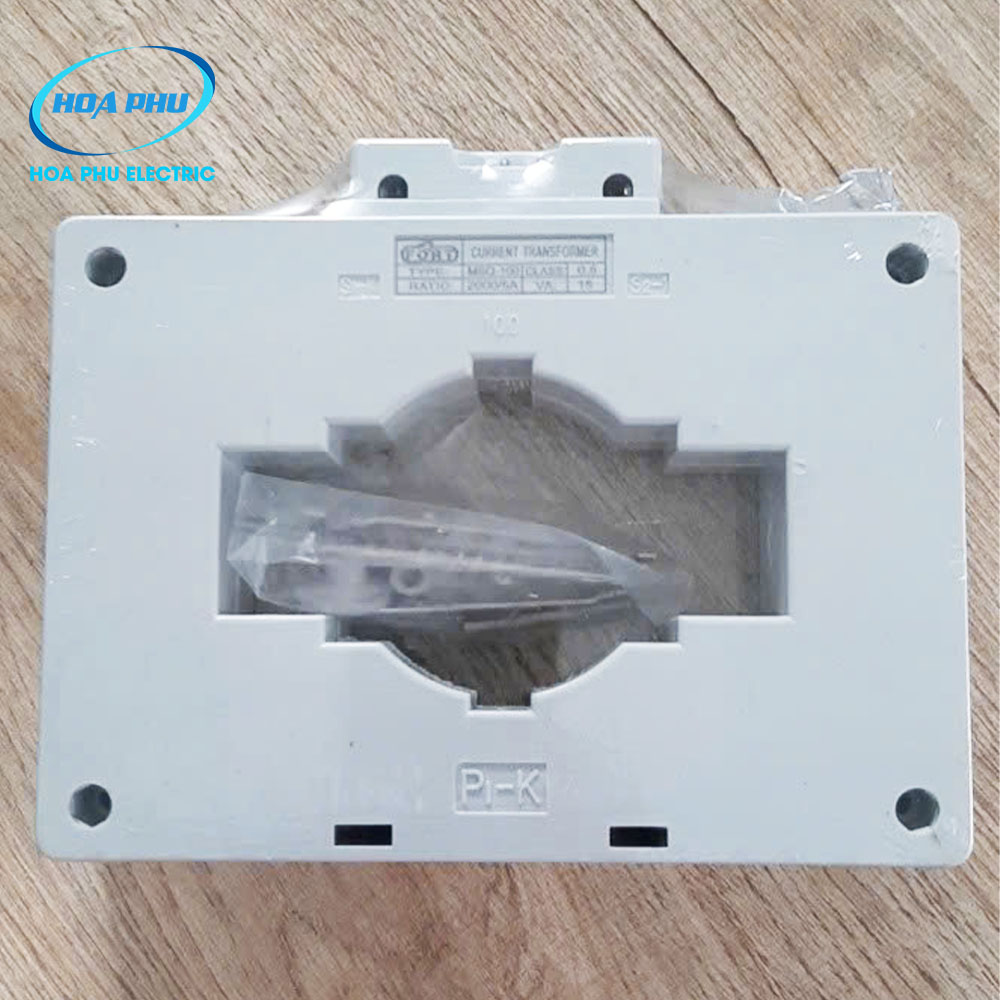

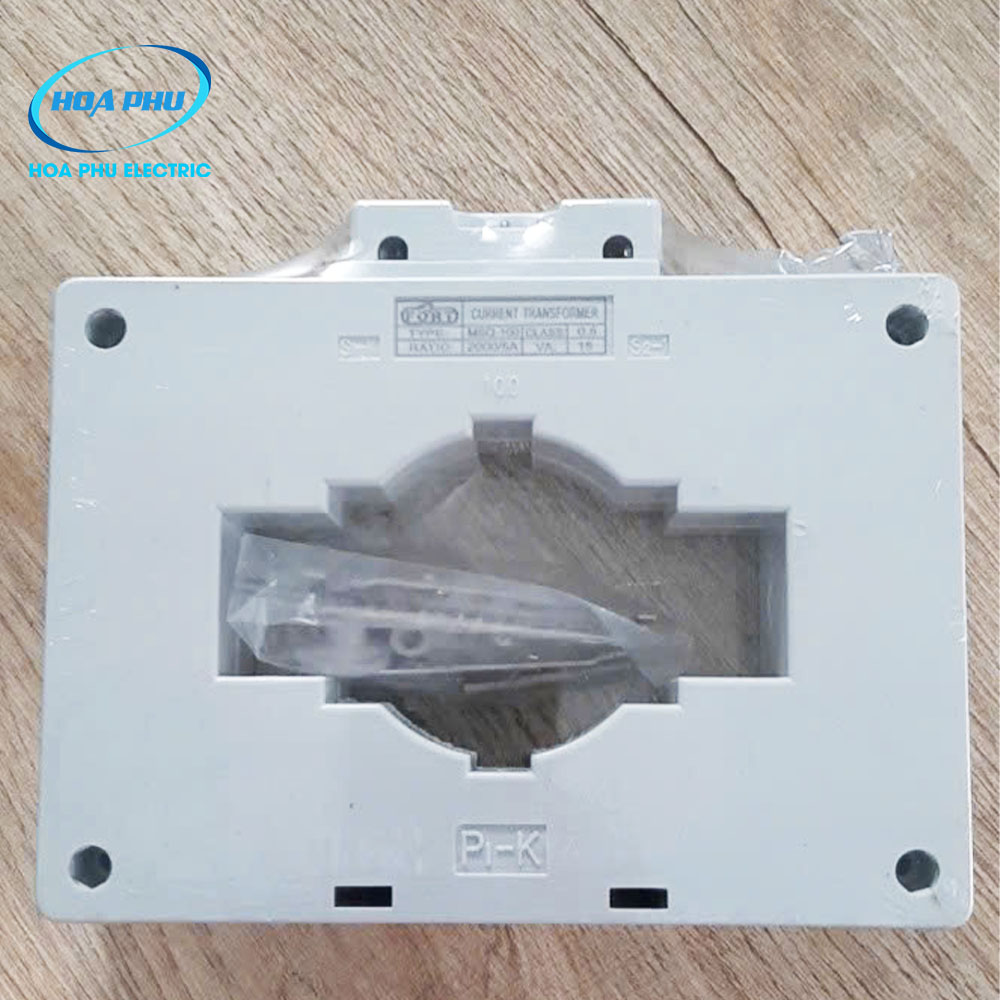

• Biến dòng FORT MSQ-100 2000/5A cl0.5 là dòng biến dòng đo lường chuyên dùng cho các hệ thống điện công nghiệp công suất lớn, giúp chuyển đổi dòng điện sơ cấp 2000A về dòng điện chuẩn 5A để phục vụ cho việc đo lường, giám sát và bảo vệ hệ thống điện.
• Sản phẩm được thiết kế dạng cửa sổ với kích thước lớn, phù hợp lắp đặt trong các tủ điện tổng, tủ điện phân phối công nghiệp và hệ thống điện nhà máy có tải lớn. Đây là dòng CT được sử dụng phổ biến nhờ độ chính xác cao, khả năng hoạt động ổn định và độ bền tốt trong môi trường công nghiệp..

2. Thông số kỹ thuật MSQ-100 2000/5A:

3. Nguyên lý hoạt động MSQ-100 2000/5A:

Biến dòng FORT MSQ-100 2000/5A hoạt động dựa trên nguyên lý cảm ứng điện từ nhằm chuyển đổi dòng điện lớn trong hệ thống thành dòng điện nhỏ tiêu chuẩn để các thiết bị đo lường và bảo vệ có thể vận hành an toàn.

Khi dây dẫn tải đi xuyên qua lõi biến dòng:

• Từ trường được tạo ra quanh lõi thép CT
• Cuộn dây thứ cấp cảm ứng dòng điện tương ứng
• Dòng điện đầu ra được giảm theo đúng tỷ lệ biến dòngg

Tín hiệu dòng điện thứ cấp sẽ truyền đến:

• Đồng hồ điện năng
• Bộ điều khiển tụ bù
• Bộ phân tích điện năng
• Relay bảo vệ

Giúp hệ thống điện được giám sát hiệu quả và vận hành ổn định hơn.

4. Ưu điểm nổi bật của biến dòng MSQ-100 2000/5A:

Độ chính xác cao

• Đo dòng điện ổn định
• Giảm sai số tín hiệu
• Hỗ trợ giám sát tải hiệu quả

Thiết kế nhỏ gọn

• Dễ lắp đặt trong tủ điện nhỏ
• Tiết kiệm không gian
• Phù hợp thanh cái và dây dẫn nhỏ

 Cách điện an toàn

• Chịu nhiệt tốtt
• Chống rò điện
• Gia tăng tuổi thọ thiết bị

Tương thích đa dạng thiết bị

• Đồng hồ điện năng
• Bộ điều khiển tụ bù
• Relay bảo vệ
• PLC/BMS


  Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế của biến dòng MSQ-100 2000/5A:

Biến dòng FORT 2000/5A phù hợp sử dụng trong:

• Tủ điện công nghiệp tải lớn
• Tủ điện phân phối tổng
• Nhà máy sản xuất
• Hệ thống điều khiển động cơ
• Máy móc công suất lớn
• Hệ thống giám sát điện năng

Kết nối với:

• Đồng hồ điện năngg
• Đồng hồ ampe
• Bộ điều khiển tụ bù
• Bộ phân tích điện năng

Lưu ý: Sử dụng cho đồng hồ đo ampe gắn mặt tủ hoặc các thiết bị cần đo dòng <2000A

6. Hướng dẫn lắp đặt cơ bản của biến dòng MSQ-100 2000/5A:

Bước 1: Xác định vị trí lắp đặt

• Gắn CT tại dây pha cần đo
• Không luồn nhiều dây pha qua cùng một CT

 Bước 2: Luồn dây tải qua lõi CT

• Dây dẫn đi xuyên qua tâm biến dòng
• Đảm bảo đúng vị trí lõi đo

 Bước 3: Đấu dây tín hiệu

• Đấu S1 – S2 về thiết bị đo
• Đấu đúng chiều:
  • P1 => phía nguồn
  • P2 => phía tải

 Bước 4: Kiểm tra trước vận hành

• Siết chắc terminal
• Không để hở mạch thứ cấp
• Kiểm tra tín hiệu trước khi cấp điệnn

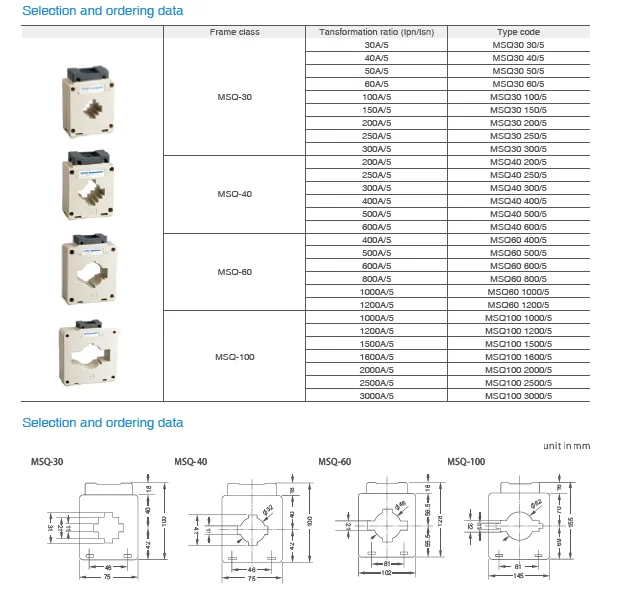

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng MSQ-100 2000/5A::

Catalog_FORT MSQ
