1. Giới thiệu sản phẩm MSQ-130 4000/5A:

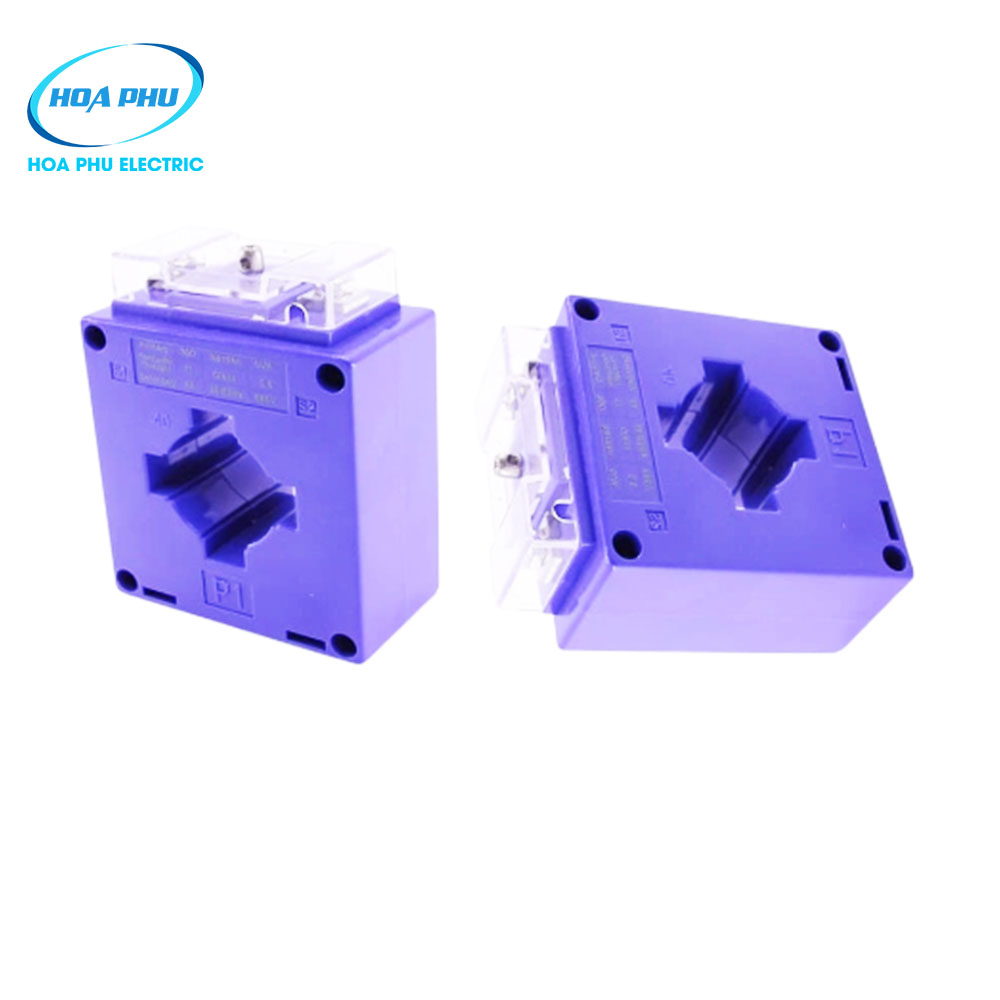

• Biến dòng FORT MSQ-130 4000/5A là dòng biến dòng đo lường chuyên dùng cho hệ thống điện công nghiệp tải lớn, giúp chuyển đổi dòng điện sơ cấp 4000A về dòng điện chuẩn 5A để phục vụ cho việc đo lường, giám sát và bảo vệ hệ thống điện.
• Sản phẩm được thiết kế dạng vuông chắc chắn với khả năng hoạt động ổn định trong môi trường công nghiệp liên tục. Model MSQ-130 phù hợp lắp đặt trong các tủ điện tổng, hệ thống MSB, MDB và các hệ thống phân phối điện công suất lớn.

2. Thông số kỹ thuật MSQ-130 4000/5A:

3. Nguyên lý hoạt động MSQ-130 4000/5A:

Biến dòng FORT MSQ-130 4000/5A hoạt động dựa trên nguyên lý cảm ứng điện từ nhằm chuyển đổi dòng điện lớn trong hệ thống thành dòng điện nhỏ tiêu chuẩn để các thiết bị đo lường và bảo vệ hoạt động an toàn.

Khi dây dẫn hoặc thanh cái đi xuyên qua lõi biến dòng::

• Từ trường sinh ra quanh lõi thép
• Cuộn dây thứ cấp cảm ứng dòng điện tương ứng
• Dòng điện đầu ra được giảm theo đúng tỷ lệ biến dòng

Tín hiệu đầu ra sẽ được truyền đến:

• Đồng hồ điện năng
• Bộ giám sát điện năng
• Relay bảo vệ
• Hệ thống BMS/SCADA

Giúp hệ thống điện được giám sát hiệu quả và vận hành ổn định hơn.

4. Ưu điểm nổi bật của biến dòng hình vuông MSQ-130 4000/5A:

Độ chính xác cao

• Đo lường ổn định
• Sai số thấp
• Giám sát tải chính xácc

Thiết kế chắc chắn

• Chịu nhiệt tốt
• Chống va đập
• Tăng độ bền thiết bị
• Hoạt động ổn định trong môi trường công nghiệp

Phù hợp tải lớn

• Hệ thống điện công suất lớn
• Tủ điện tổng
• Hệ thống phân phối điện nhà máy

Tương thích nhiều thiết bị

• Đồng hồ điện
• Power Meter
• PLC/BMS
• Relay bảo vệ
• SCADA

Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế của biến dòng hình vuông MSQ-130 4000/5A:

Biến dòng FORT 4000/5A phù hợp sử dụng trong:

• Tủ điện MSB công nghiệp
• Hệ thống điện nhà máy
• Trạm phân phối điện
• Hệ thống điện solar
• Tòa nhà thương mại
• Hệ thống giám sát điện năngg

Đặc biệt phù hợp cho hệ thống tải lớn cần đo lường chính xác và vận hành ổn định liên tục.

Lưu ý: Sử dụng cho đồng hồ đo ampe gắn mặt tủ hoặc các thiết bị cần đo dòng <4000A

6. Hướng dẫn lắp đặt cơ bản của biến dòng hình vuông MSQ-130 4000/5A:

Bước 1: Lắp CT vào thanh cái hoặc cáp tải

• Đưa thanh cái hoặc dây dẫn xuyên qua lõi CT
• Cố định chắc chắn vị trí lắp

 Bước 2: Đấu dây thứ cấp

• Đấu S1 – S2 về thiết bị đo
• Đấu đúng chiều:
  • P1 => phía nguồn
  • P2 => phía tải

Bước 3: Kiểm tra vận hành

• Kiểm tra đầu nối chắc chắn
• Đảm bảo không hở mạch thứ cấpp
• Kiểm tra tín hiệu trước khi đóng điện

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng hình vuông MSQ-130 4000/5A:

Catalog_FORT MSQ
