1. Giới thiệu sản phẩm MSQ-812FT, 80×120 1600/5A:

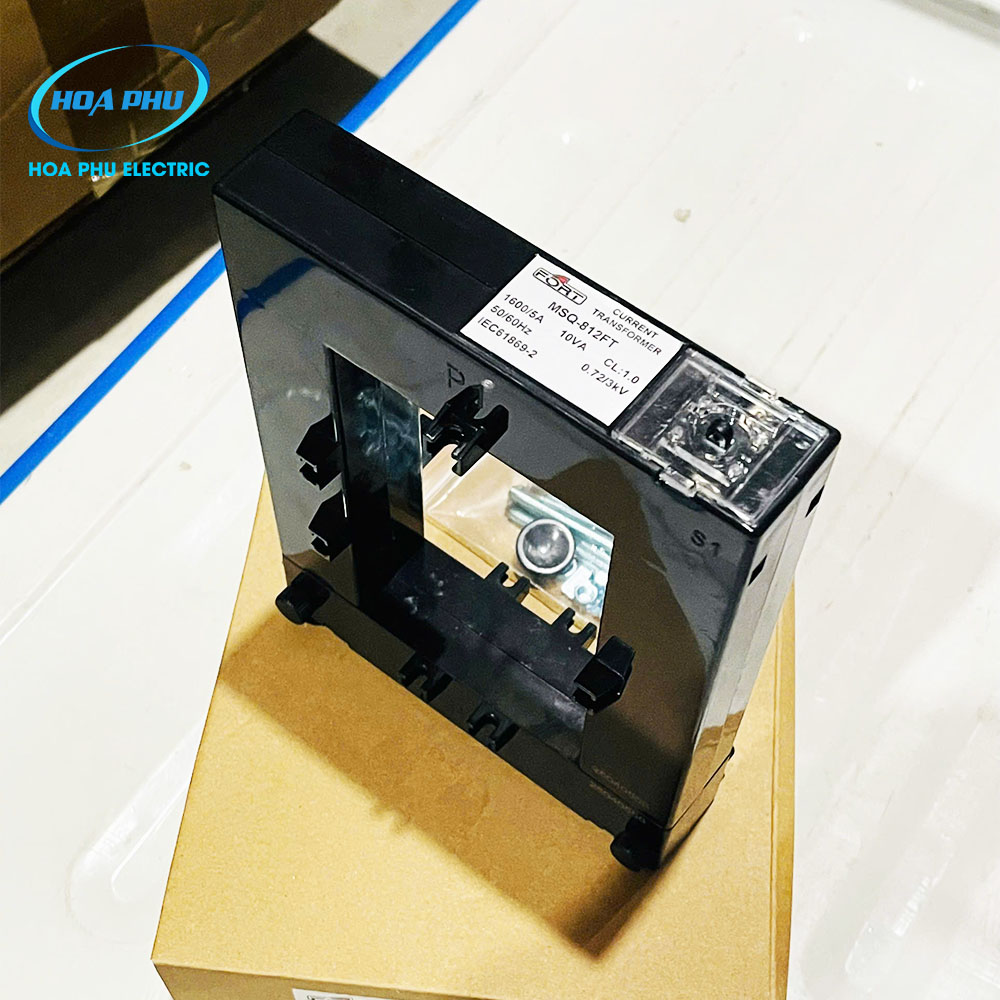

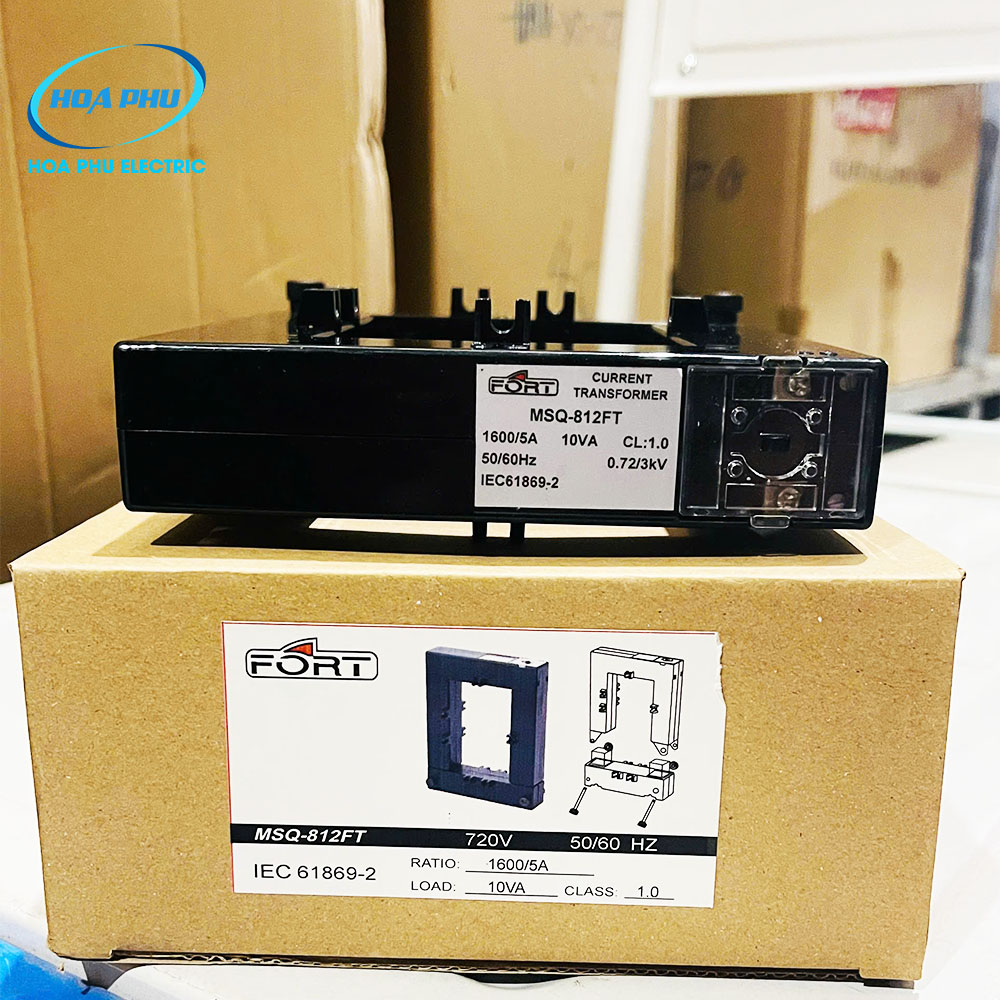

• Biến dòng hở FORT MSQ-812FT 80×120 1600/5A là dòng biến dòng đo lường dạng mở chuyên dùng cho các hệ thống điện công nghiệp tải lớn, giúp chuyển đổi dòng điện sơ cấp 1600A về dòng điện chuẩn 5A để phục vụ cho việc đo lường, giám sát và bảo vệ hệ thống điện.

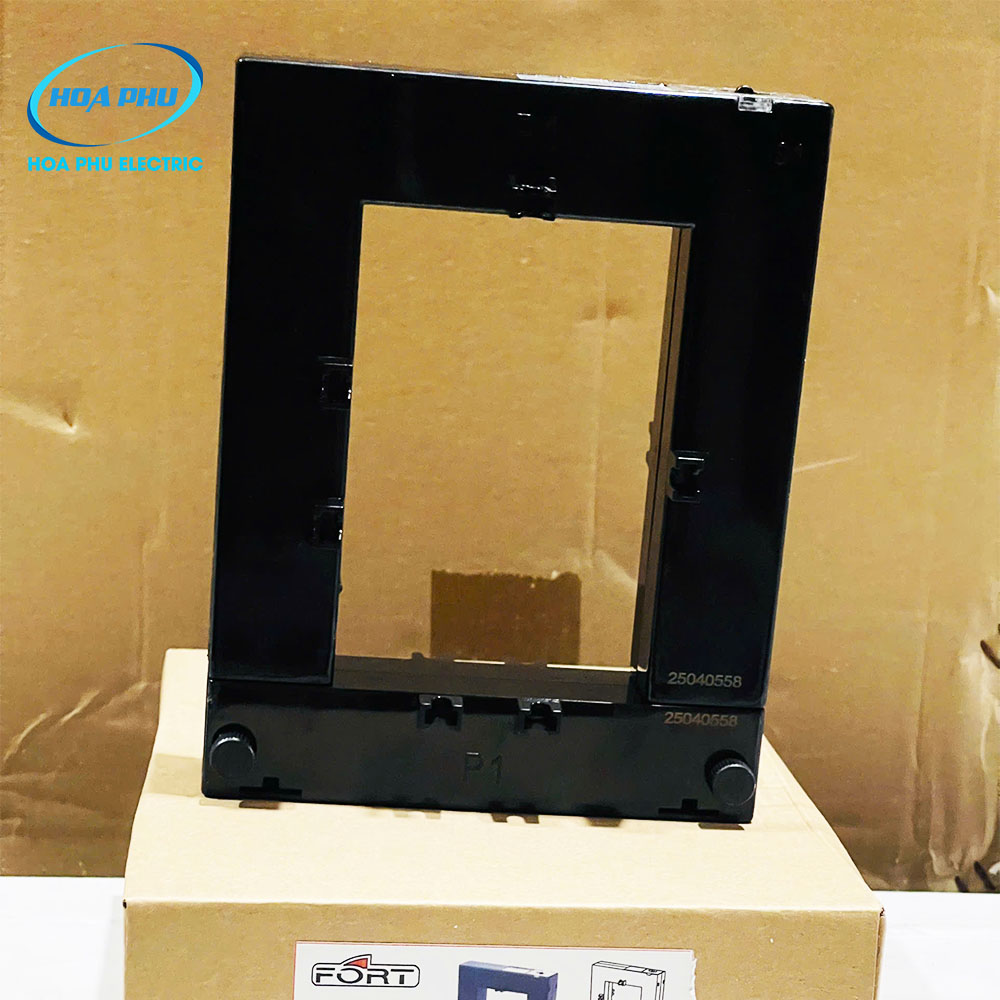

• Sản phẩm sở hữu thiết kế lõi mở tiện lợi cùng kích thước cửa sổ lớn 80x120mm, phù hợp cho việc kẹp vào cáp tải lớn hoặc thanh cái mà không cần tháo dây điện hiện hữu. Đây là giải pháp tối ưu cho các công trình cải tạo, nâng cấp hệ thống đo đếm điện năng và hệ thống BMS..

2. Thông số kỹ thuật MSQ-812FT, 80×120 1600/5A:

3. Nguyên lý hoạt động MSQ-812FT, 80×120 1600/5A:

Biến dòng hở FORT MSQ-812FT 80×120 1600/5A hoạt động dựa trên nguyên lý cảm ứng điện từ nhằm chuyển đổi dòng điện lớn trong hệ thống thành dòng điện nhỏ tiêu chuẩn để các thiết bị đo lường và bảo vệ có thể vận hành an toàn.

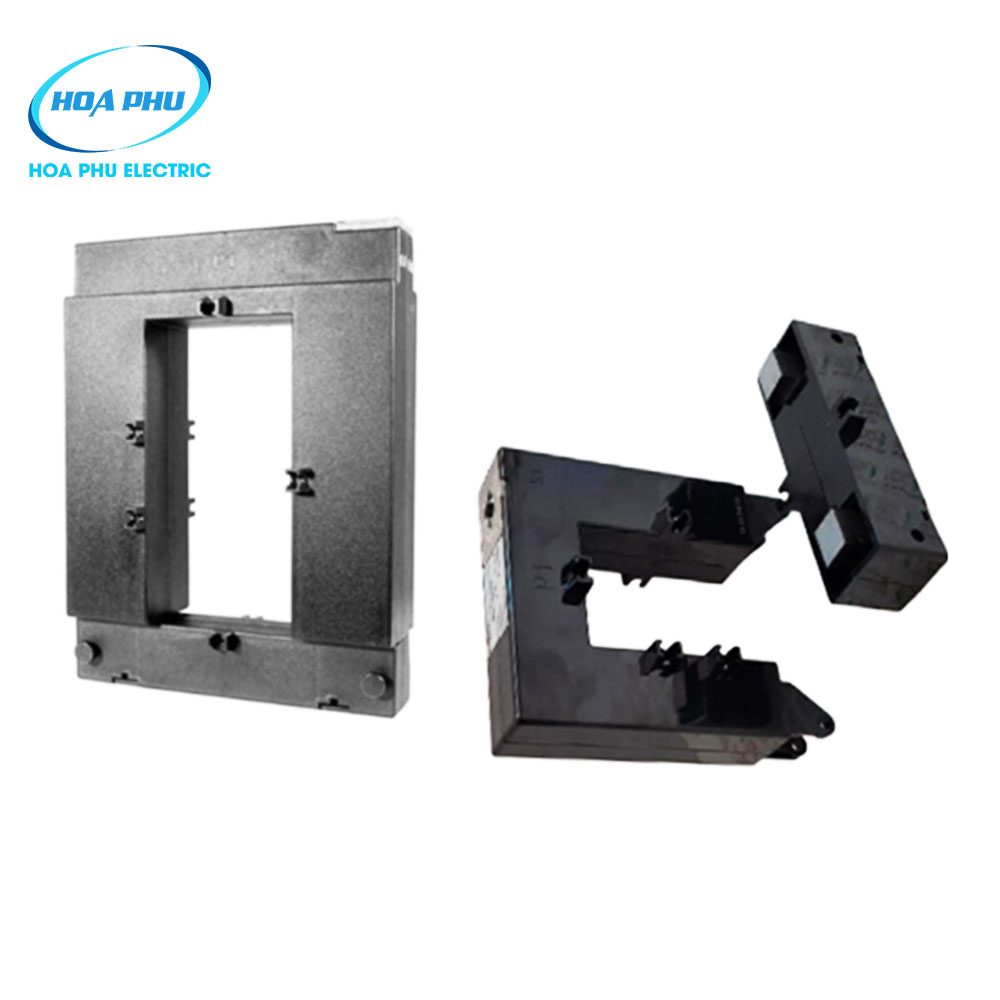

Khác với CT dạng kín truyền thống, dòng Split Core cho phép mở lõi biến dòng để kẹp trực tiếp vào dây dẫn hoặc thanh cái mà không cần tháo dây khỏi hệ thống.

Khi dây dẫn tải đi xuyên qua lõi biến dòng:

• Từ trường được tạo ra quanh lõi CT
• Cuộn dây thứ cấp cảm ứng dòng điện tương ứngg
• Dòng điện đầu ra được giảm theo đúng tỷ lệ biến dòng

Tín hiệu dòng điện thứ cấp sẽ truyền đến:

• Đồng hồ điện năng
• Bộ phân tích điện năng
• PLC/BMS
• Relay bảo vệ

Giúp hệ thống điện được giám sát hiệu quả và vận hành ổn định hơn.

4. Ưu điểm nổi bật của biến dòng hình vuông MSQ-812FT, 80×120 1600/5A:

Thi công nhanh không cần tháo dây

• Lắp đặt nhanh chóng
• Không cần tháo cáp điện
• Giảm thời gian ngừng hệ thốngg
• Thuận tiện cho công trình retrofit

Kích thước cửa sổ lớn

• Thanh cái đồng kích thước lớn
• Cáp tải công suất lớn
• Tủ điện công nghiệp tải nặng

Độ chính xác cao

• Đo dòng điện ổn định
• Giảm sai số đo lường
• Hỗ trợ giám sát tải hiệu quả

Tương thích đa dạng hệ thống

• Đồng hồ điện năng
• Bộ giám sát điện năng
• PLC/BMS
• Hệ thống SCADA
• Relay bảo vệ

Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế của biến dòng hình vuông MSQ-812FT, 80×120 1600/5A:

Biến dòng hở FORT 1600/5A phù hợp sử dụng trong::

• Hệ thống điện cải tạo
• Tủ điện công nghiệp tải lớn
• Nhà máy sản xuất
• Hệ thống điện solar
• Tòa nhà thương mại
• Hệ thống giám sát điện năng

Đặc biệt phù hợp cho các công trình cần lắp CT mà không muốn tháo dây điện hiện hữu.

Lưu ý: Sử dụng cho đồng hồ đo ampe gắn mặt tủ hoặc các thiết bị cần đo dòng <1600A

6. Hướng dẫn lắp đặt cơ bản của biến dòng hình vuông MSQ-812FT, 80×120 1600/5A:

Bước 1: Mở lõi biến dòng

• Mở khóa hoặc ngàm CT
• Kiểm tra bề mặt lõi sạch sẽ

Bước 2: Kẹp CT vào dây tải

• Đưa dây dẫn vào giữa lõi CT
• Đóng chặt lõi biến dòng

Bước 3: Đấu dây tín hiệu

• Đấu S1 – S2 về thiết bị đo
• Đấu đúng chiều:
  • P1 => phía nguồn
  • P2 => phía tải

Bước 4: Kiểm tra vận hành

• Đảm bảo lõi đóng kín hoàn toàn
• Không để hở mạch thứ cấp
• Kiểm tra tín hiệu trước khi vận hành

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng hình vuông MSQ-812FT, 80×120 1600/5A:

Catalog_FORT MSQ Split Series
