1. Giới thiệu HIMEL HDW320S203FHNN56M:

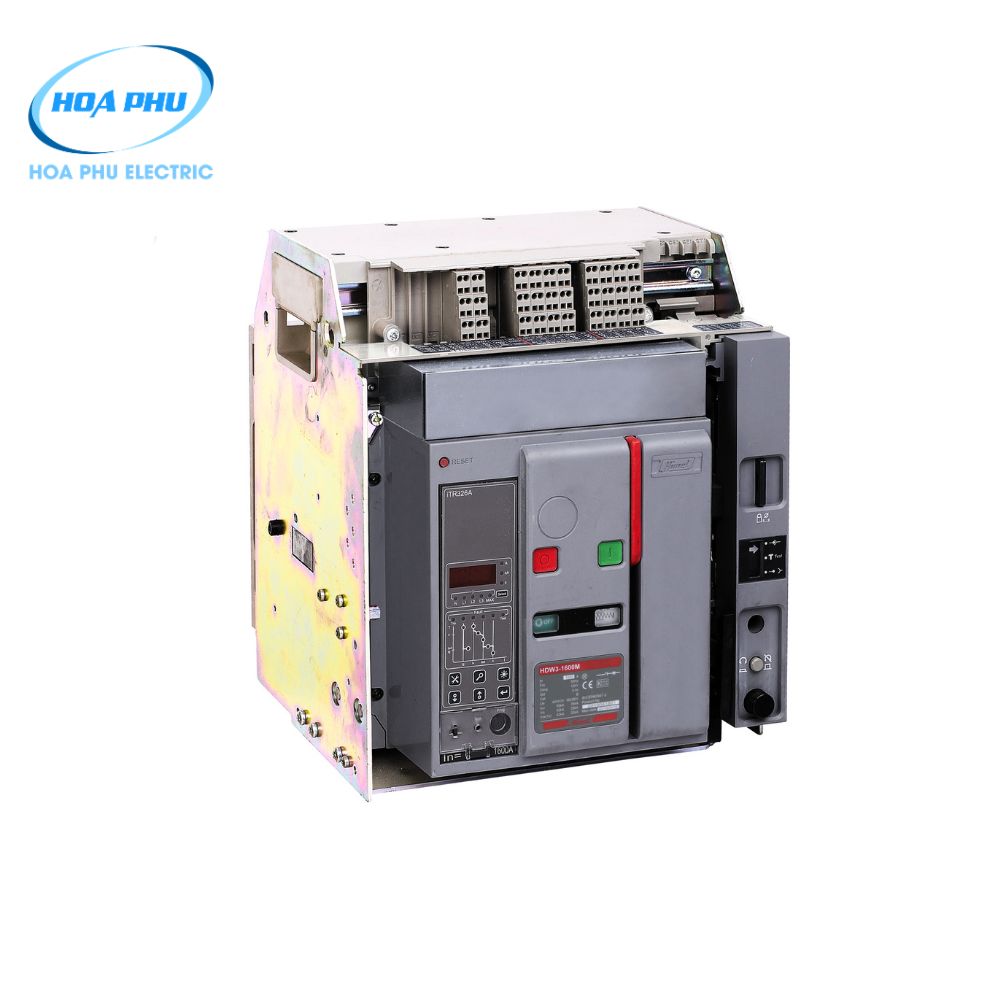

Himel HDW320S203FHNN56M là máy cắt không khí (ACB – Air Circuit Breaker) thuộc dòng HDW3 Series, được thiết kế để bảo vệ hệ thống điện hạ thế khỏi các sự cố quá tải, ngắn mạch và chạm đất. Thiết bị sử dụng bộ bảo vệ điện tử thông minh, độ tin cậy cao và khả năng đóng cắt mạnh mẽ, phù hợp với các hệ thống điện công nghiệp và thương mại quy mô lớn.

Thiết bị có cấu hình 3P 2000A, khả năng cắt ngắn mạch 65kA, kiểu Fixed (lắp cố định), thích hợp lắp đặt trong tủ điện tổng MSB, MDB và các hệ thống phân phối điện yêu cầu độ ổn định cao.

Thiết bị phù hợp cho:

• Tủ điện tổng MSB
• Tủ điện MDB
• Nhà máy sản xuất
• Trung tâm thương mại
• Cao ốc văn phòng
• Trạm biến áp hạ thế
• Hệ thống điện công nghiệp

2. Thông số kỹ thuật HDW320S203FHNN56M:

3. Nguyên lý hoạt động HDW320S203FHNN56M:

ACB Himel HDW320S203FHNN56M sử dụng bộ bảo vệ điện tử thông minh để giám sát dòng điện liên tục và thực hiện đóng cắt khi xảy ra các sự cố trên hệ thống điện.

Quy trình hoạt động:

• Giám sát liên tục dòng tải của hệ thống
• Tự động ngắt khi xảy ra quá tải
• Cắt tức thời khi phát hiện ngắn mạch
• Hỗ trợ bảo vệ chạm đất (tùy cài đặt bộ điều khiển)
• Sau khi xử lý sự cố có thể đóng điện trở lại

Thiết bị hỗ trợ:

• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Bảo vệ chạm đất
• Đóng cắt nguồn chínhh
• Bảo vệ toàn bộ hệ thống điện

4. Ưu điểm nổi bật:

Khả năng cắt ngắn mạch 65kA

• Bảo vệ hệ thống điện hiệu quả
• Giảm nguy cơ cháy nổ
• Hoạt động ổn định lâu dài

Bộ điều khiển điện tử iTR326A

• Cài đặt bảo vệ linh hoạt
• Độ chính xác cao
• Dễ dàng vận hành

Thiết kế ACB loại Fixed

• Lắp đặt chắc chắn
• Tiết kiệm không gian tủ điện
• Bảo trì thuận tiện

Dòng định mức 2000A

• Phù hợp hệ thống điện công suất lớn
• Đóng cắt ổn định
• Độ bền cơ khí cao

Chất lượng Himel chính hãng

• Đạt tiêu chuẩn IEC quốc tế
• Độ tin cậy cao
• Hoạt động ổn định lâu dài

• Bảo hành 12 tháng theo tiêu chuẩn của NSX..

5. Ứng dụng thực tế của HDW320S203FHNN56M:

ACB Himel HDW320S203FHNN56M được sử dụng rộng rãi trong:

• Tủ điện tổng MSB
• Tủ phân phối MDB
• Nhà máy sản xuất
• Trung tâm thương mại
• Tòa nhà cao tầng
• Trạm điện hạ thế
• Hệ thống điện công nghiệp

Giải pháp đóng cắt và bảo vệ nguồn điện chính an toàn, ổn định cho hệ thống điện hiện đại.

6. Hướng dẫn lắp đặt:

Bước 1: Ngắt hoàn toàn nguồn điện

• Đảm bảo an toàn thi công
• Kiểm tra điện áp

Bước 2: Cố định ACB vào tủ điện

• Lắp đúng vị trí kỹ thuật
• Siết chặt bulông

Bước 3: Đấu nối thanh cái

• Đấu đúng sơ đồ
• Siết lực đúng tiêu chuẩn

Bước 4: Kiểm tra bộ điều khiển

• Thiết lập thông số bảo vệ
• Kiểm tra phụ kiện

Bước 5: Đóng điện vận hành

• Kiểm tra đóng cắt thử
• Đưa vào vận hành

7. Tài liệu sản phẩm và thiết kế tham khảo của HDW320S203FHNN56M:

• Catalog_ACB_Himel
