1. Giới thiệu sản phẩm LINKWELL F2E-80S-230 Quạt Hướng Trục 230V, 15/12W, 49/59 m³/h
- LINKWELL F2E-80S-230 là quạt hướng trục thuộc dòng MULTIPLANE FAN – AXIAL FAN – F2E SERIES.
- Sản phẩm sử dụng điện áp 230V, tần số 50/60Hz, công suất 15/12W theo bảng thông số.
- Quạt có lưu lượng gió 49/59 m³/h, tốc độ quay 2600/3000 vòng/phút, độ ồn 29/35 dB.
- Thiết bị có kích thước khối 80 × 80 × 38 mm, khối lượng 335 g, kích thước lỗ khoét khoảng Ø70 mm.

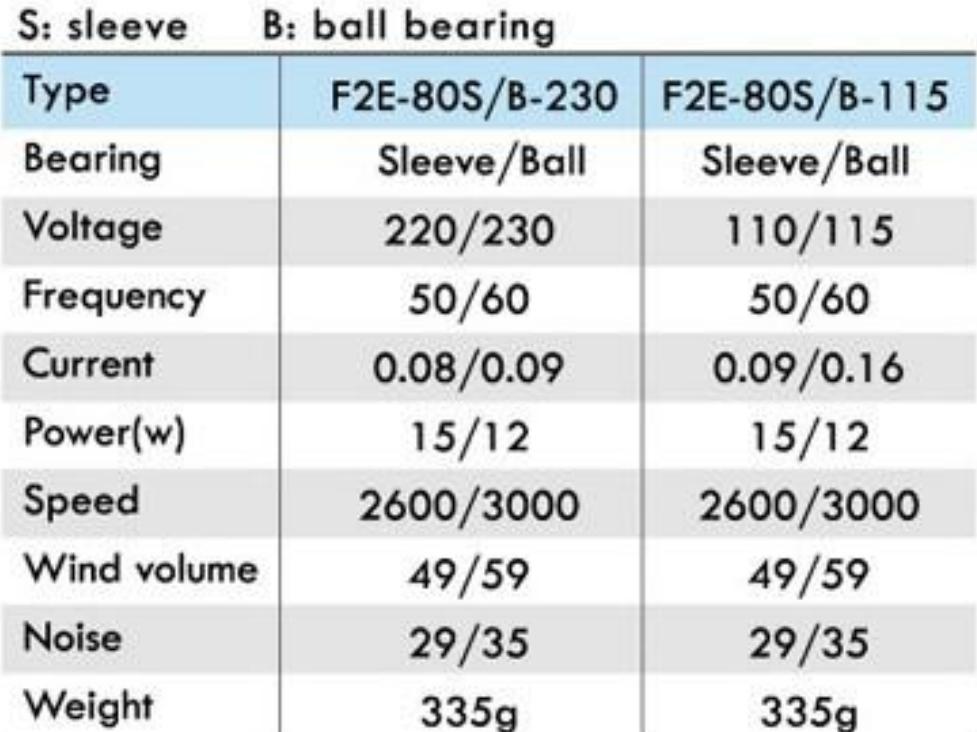

2. Thông số kỹ thuật WONKE Quạt Hướng Trục 230V, 15/12W, 49/59 m³/h
| Thông số | Giá trị |
|---|---|
| Thương hiệu | LINKWELL |
| Mã sản phẩm | F2E-80S-230 |
| Loại sản phẩm | Quạt hướng trục |
| Dòng sản phẩm | MULTIPLANE FAN – AXIAL FAN – F2E SERIES |
| Điện áp | 230V |
| Tần số | 50/60Hz |
| Dòng điện | 0,08/0,09A |
| Công suất | 15/12W |
| Lưu lượng gió | 49/59 m³/h |
| Tốc độ quay | 2600/3000 vòng/phút |
| Độ ồn | 29/35 dB |
| Khối lượng | 335 g |
| Kích thước lỗ khoét | Khoảng Ø70 mm |

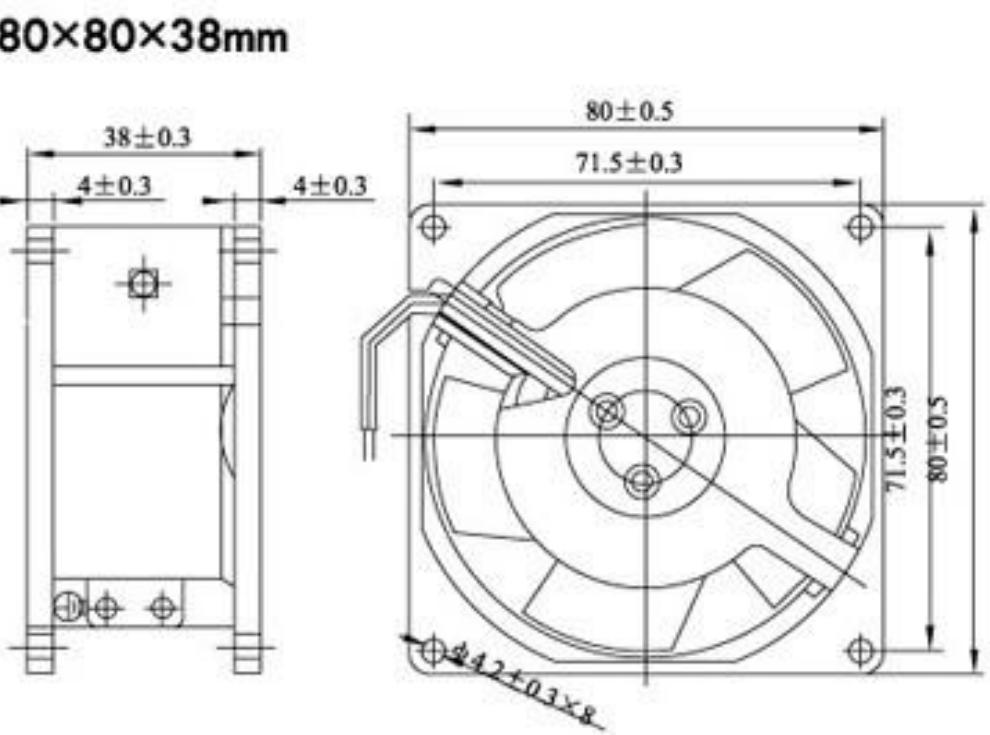

| Kích thước lỗ bắt vít | 71,5 × 71,5 mm, 8 lỗ Ø4,2 mm |
| Kích thước khối | 80 × 80 × 38 mm |
3. Nguyên lý hoạt động của F2E-80S-230:
- Cánh quạt quay khi được cấp nguồn, tạo luồng không khí theo hướng dọc trục quạt.
- Luồng khí hỗ trợ trao đổi không khí tại vị trí lắp đặt theo thiết kế hệ thống.
- Lưu lượng gió 49/59 m³/h là thông số để đối chiếu với nhu cầu thông gió thực tế.
4. Ưu điểm nổi bật của LINKWELL :
- Thiết kế quạt hướng trục: Thuộc dòng AXIAL FAN – F2E SERIES.
- Nguồn điện 230V, 50/60Hz: Có thông số rõ ràng để đối chiếu với hệ thống điện.
- Lưu lượng gió 49/59 m³/h: Hỗ trợ lựa chọn theo nhu cầu thông gió.
- Kích thước 80 × 80 × 38 mm: Thuận tiện kiểm tra không gian bố trí thiết bị.
- Thông tin lắp đặt cụ thể: Có kích thước lỗ khoét và lỗ bắt vít để đối chiếu trước khi lắp.
- Độ ồn 29/35 dB: Có căn cứ xem xét theo yêu cầu sử dụng.
5. Ứng dụng thực tế của F2E-80S-230:
- Thông gió cho tủ điện: Hỗ trợ trao đổi không khí theo yêu cầu thiết kế.
- Sử dụng trong tủ điều khiển: Bố trí trong các hệ thống cần thông gió cưỡng bức.
- Lắp đặt mới hoặc bảo trì: Phục vụ nhu cầu bổ sung, thay thế thiết bị thông gió phù hợp.
- Ứng dụng theo thiết kế hệ thống: Lựa chọn sản phẩm dựa trên thông số kỹ thuật và điều kiện lắp đặt thực tế.
6. Hướng dẫn lắp đặt cơ bản của LINKWELL:
- Bước 1: Ngắt nguồn điện trước khi thực hiện.
- Bước 2: Kiểm tra sản phẩm và vị trí lắp, bảo đảm phù hợp với thiết kế.
- Bước 3: Chuẩn bị vị trí lắp đặt theo kích thước và hướng dẫn của nhà sản xuất.
- Bước 4: Lắp và cố định sản phẩm chắc chắn, bảo đảm khôngG bị lỏng.
- Bước 5: Đấu nối điện theo sơ đồ hướng dẫn, sử dụng nguồn và dây dẫn phù hợp.
- Bước 6: Kiểm tra các bộ phận, phụ kiện và điểm đấu nối sVau khi lắp đặt.
- Bước 7: Kiểm tra toàn bộ trước khi cấp nguồn, sau đó vận hành thử.
7. Tài liệu sản phẩm và thiết kế tham khảo của LINKWELL F2E-80S-230:
- LINKWELL-CATALOGUE-HPE: Click để xem/tải về nhé
