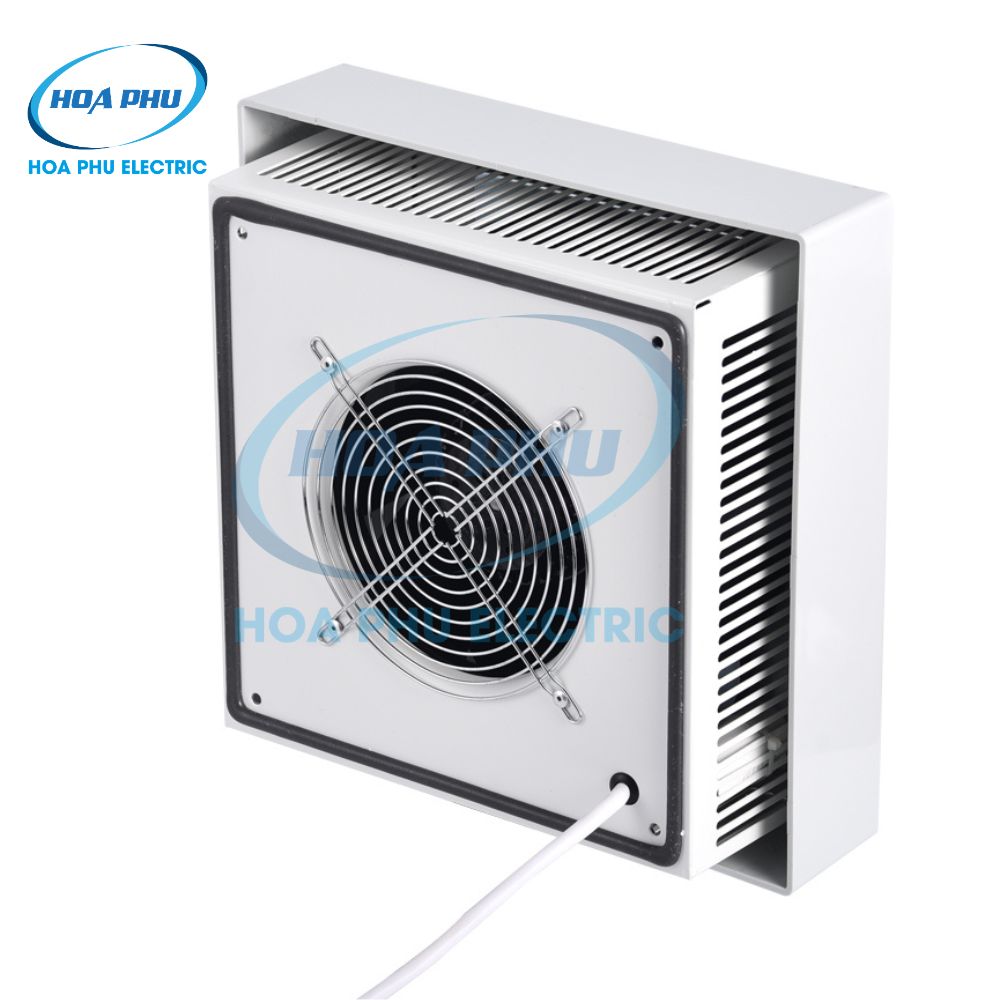

1. Giới thiệu sản phẩm LINKWELL F2E190-230-DP Quạt Nóc Tủ Điện 230V, 58/75W, 570/620 m³/h
- LINKWELL F2E190-230-DP là quạt thông gió nóc tủ điện thuộc dòng F2E CABINET TOP VENTILATOR.
- Sản phẩm sử dụng điện áp 230V, tần số 50/60Hz, công suất 58/75W theo bảng thông số.
- Quạt có lưu lượng gió 570/620 m³/h, độ ồn 62/64 dB, phục vụ nhu cầu thông gió cho tủ điện.
- Thiết bị có màu RAL 7035, kích thước khối 310 × 310 × 130 mm, lỗ khoét đường kính 195 mm.

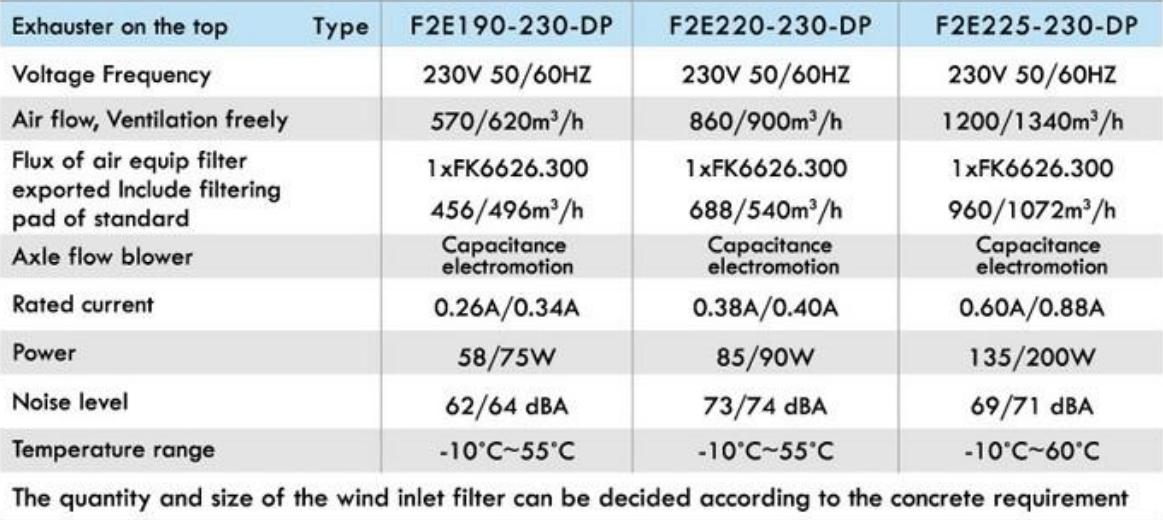

2. Thông số kỹ thuật WONKE Quạt Nóc Tủ Điện 230V, 58/75W, 570/620 m³/h
| Thông số | Giá trị |
|---|---|
| Thương hiệu | LINKWELL |
| Mã sản phẩm | F2E190-230-DP |
| Loại sản phẩm | Quạt thông gió nóc tủ điện |
| Dòng sản phẩm | F2E CABINET TOP VENTILATOR |
| Điện áp | 230V |
| Tần số | 50/60Hz |
| Dòng điện | 0,26/0,34A |
| Công suất | 58/75W |
| Lưu lượng gió | 570/620 m³/h |
| Độ ồn | 62/64 dB |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Cấp bảo vệ ghi cho dòng sản phẩm | IP54 đến IP56 |
| Màu sắc | RAL 7035 |
| Tiêu chuẩn ghi trong bảng | EN 60529 |

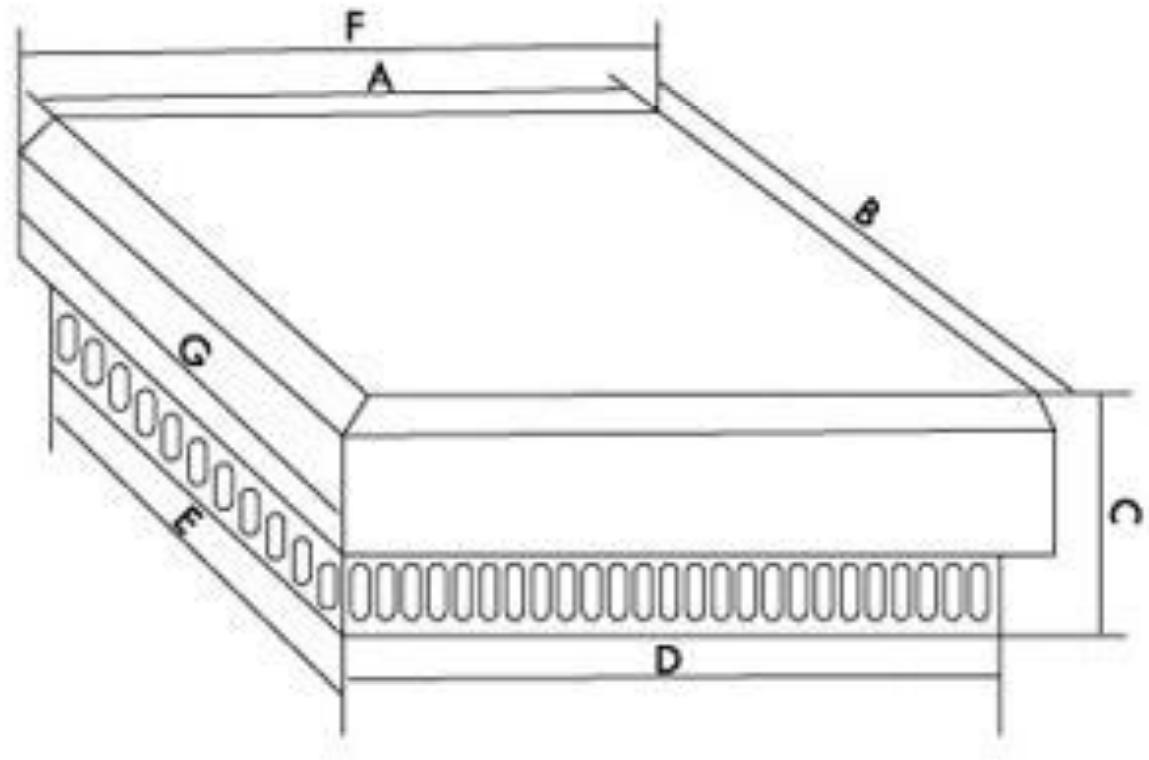

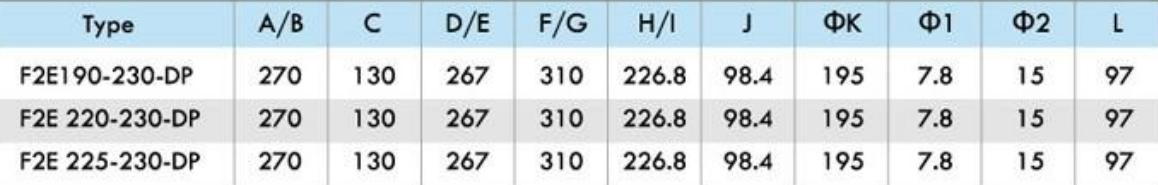

| Kích thước khối | 310 × 310 × 130 mm |

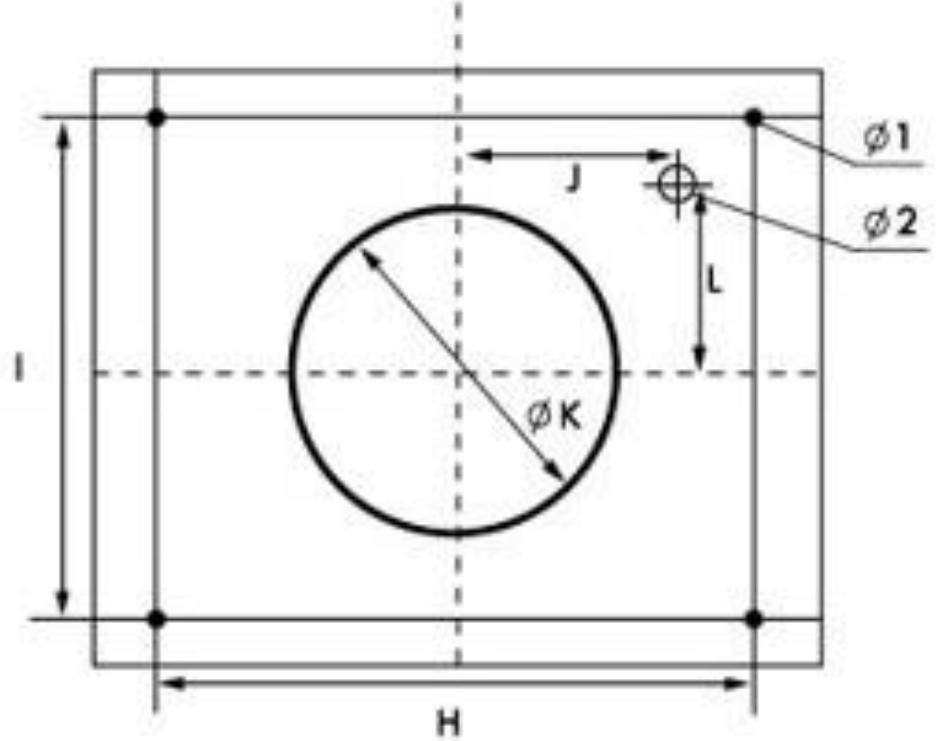

| Kích thước lỗ khoét | Ø195 mm |
3. Nguyên lý hoạt động của F2E190-230-DP:
- Quạt tạo luồng không khí tại vị trí lắp trên nóc tủ, hỗ trợ trao đổi không khí bên trong và bên ngoài tủ điện.
- Luồng không khí lưu chuyển phụ thuộc vào cách bố trí quạt và các vị trí thông gió của hệ thống.
- Lưu lượng gió 570/620 m³/h là thông số để đối chiếu với nhu cầu thông gió của thiết kế.
4. Ưu điểm nổi bật của LINKWELL :
- Thiết kế lắp trên nóc tủ: Thuộc dòng F2E CABINET TOP VENTILATOR.
- Nguồn điện 230V, 50/60Hz: Có thông số rõ ràng để đối chiếu với hệ thống điện.
- Lưu lượng gió 570/620 m³/h: Hỗ trợ lựa chọn theo nhu cầu thông gió của tủ.
- Kích thước lắp đặt cụ thể: Kích thước khối 310 × 310 × 130 mm, lỗ khoét Ø195 mm.
- Màu RAL 7035: Thuận tiện lựa chọn theo yêu cầu màu sắc của tủ điện.
- Dải nhiệt độ hoạt động -10°C đến +55°C: Giúp kiểm tra sự phù hợp với điều kiện sử dụng.
5. Ứng dụng thực tế của F2E190-230-DP:
- Thông gió cho tủ điện: Hỗ trợ trao đổi không khí theo yêu cầu thiết kế.
- Sử dụng trong tủ điều khiển: Bố trí trong các hệ thống cần thông gió cưỡng bức.
- Lắp đặt mới hoặc bảo trì: Phục vụ nhu cầu bổ sung, thay thế thiết bị thông gió phù hợp.
- Ứng dụng theo thiết kế hệ thống: Lựa chọn sản phẩm dựa trên thông số kỹ thuật và điều kiện lắp đặt thực tế.
6. Hướng dẫn lắp đặt cơ bản của LINKWELL:
- Bước 1: Ngắt nguồn điện trước khi thực hiện.
- Bước 2: Kiểm tra sản phẩm và vị trí lắp, bảo đảm phù hợp với thiết kế.
- Bước 3: Chuẩn bị vị trí lắp đặt theo kích thước và hướng dẫn của nhà sản xuất.
- Bước 4: Lắp và cố định sản phẩm chắc chắn, bảo đảm khôngG bị lỏng.
- Bước 5: Đấu nối điện theo sơ đồ hướng dẫn, sử dụng nguồn và dây dẫn phù hợp.
- Bước 6: Kiểm tra các bộ phận, phụ kiện và điểm đấu nối sVau khi lắp đặt.
- Bước 7: Kiểm tra toàn bộ trước khi cấp nguồn, sau đó vận hành thử.
7. Tài liệu sản phẩm và thiết kế tham khảo của LINKWELL F2E190-230-DP:
- LINKWELL-CATALOGUE-HPE: Click để xem/tải về nhé
