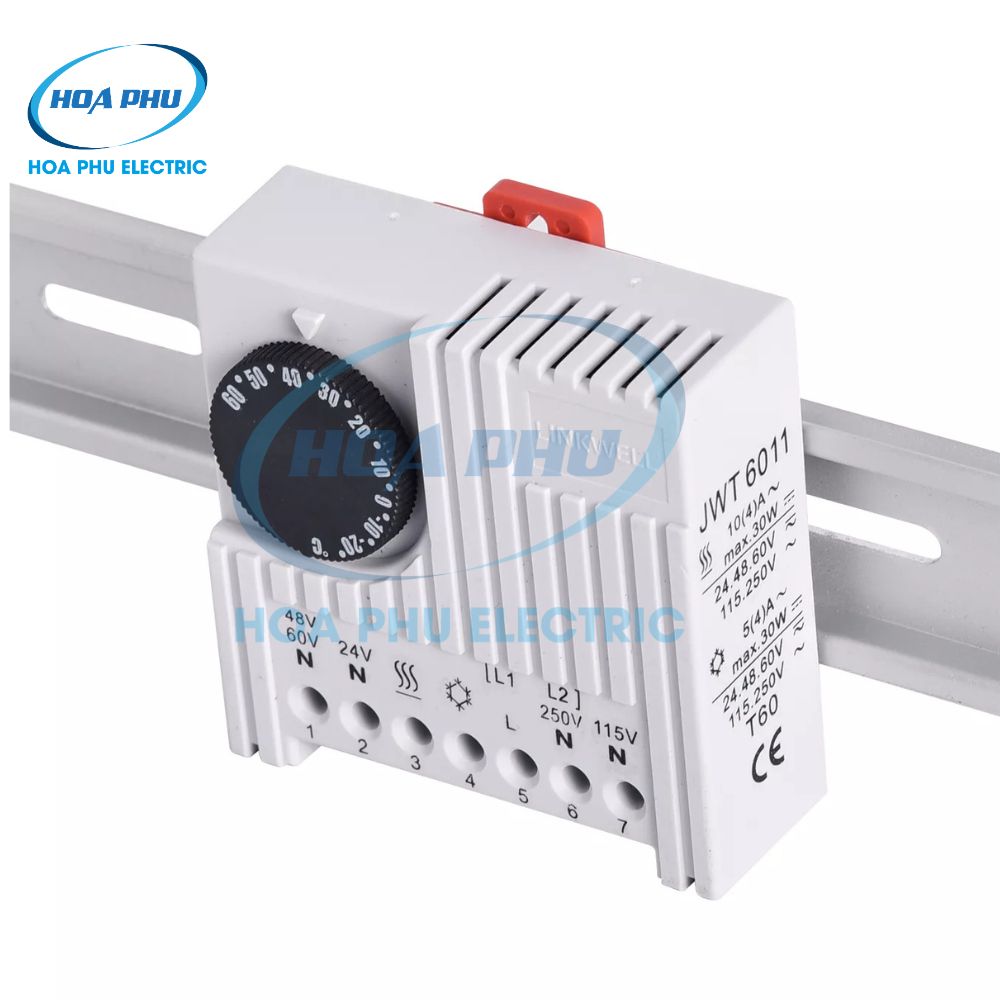

1. Giới thiệu sản phẩm LINKWELL JWT6011 Bộ Giám Sát Nhiệt Độ 0-60°C, NC/NO, 24-230V
- LINKWELL JWT6011 là bộ giám sát nhiệt độ bên trong tủ điện thuộc dòng ENCLOSURE INTERNAL THERMOSTAT.
- Sản phẩm sử dụng tiếp điểm NC/NO, phục vụ điều khiển thiết bị theo nhiệt độ cài đặt.
- Thiết bị có dải điều chỉnh nhiệt độ 0-60°C, độ chênh lệch nhiệt 1°C, điện áp 24-230V theo bảng thông số.
- Bộ giám sát có kích thước 71 × 71 × 33,5 mm, khối lượng 105 g, lắp trên DIN Rail 35 mm.

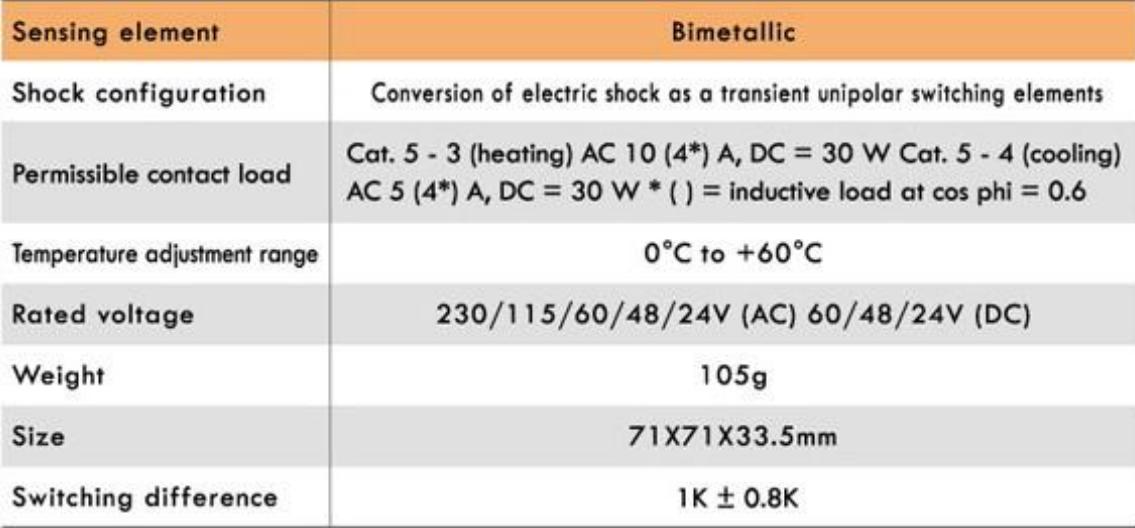

2. Thông số kỹ thuật WONKE Bộ Giám Sát Nhiệt Độ 0-60°C, NC/NO, 24-230V
| Thông số | Giá trị |
|---|---|
| Thương hiệu | LINKWELL |
| Mã sản phẩm | JWT6011 |
| Loại sản phẩm | Bộ giám sát nhiệt độ tủ điện |
| Tên dòng sản phẩm | ENCLOSURE INTERNAL THERMOSTAT |
| Tiếp điểm | NC/NO |
| Dải điều chỉnh nhiệt độ | 0-60°C |
| Độ chênh lệch nhiệt | 1°C |
| Điện áp theo bảng | 24-230V |
| Điện trở tiếp xúc theo bảng | <10 Ohm |
| Tuổi thọ tiếp điểm theo bảng | >100000 |
| Kiểu lắp đặt | DIN Rail 35 mm |
| Khối lượng | 105 g |
| Kích thước khối | 71 × 71 × 33,5 mm |
3. Nguyên lý hoạt động của JWT6011:
- Người dùng cài đặt ngưỡng nhiệt độ trong phạm vi điều chỉnh của thiết bị.
- Bộ phận cảm nhận nhiệt độ tác động đến tiếp điểm, làm thay đổi trạng thái khi đạt ngưỡng chuyển mạch.
- Tiếp điểm NC/NO phục vụ điều khiển thiết bị bên ngoài theo sơ đồ đấu nối.
- Độ chênh lệch nhiệt 1°C thể hiện khoảng chênh giữa các ngưỡng chuyển trạng thái.
4. Ưu điểm nổi bật của LINKWELL :
- Dải điều chỉnh 0-60°C: Cho phép lựa chọn ngưỡng nhiệt độ theo yêu cầu sử dụng.
- Tiếp điểm NC/NO: Hỗ trợ bố trí mạch điều khiển theo thiết kế.
- Độ chênh lệch nhiệt 1°C: Có thông số để đối chiếu với yêu cầu kiểm soát nhiệt độ.
- Lắp DIN Rail 35 mm: Thuận tiện bố trí trong tủ điện.
- Kích thước 71 × 71 × 33,5 mm: Giúp kiểm tra không gian lắp đặt.
- Khối lượng 105 g: Có thông tin cụ thể để lựa chọn và bố trí thiết bị.
5. Ứng dụng thực tế của JWT6011:
- Kiểm soát nhiệt độ tủ điện: Điều khiển thiết bị theo ngưỡng nhiệt độ cài đặt.
- Sử dụng trong tủ điều khiển: Hỗ trợ hệ thống quản lý nhiệt theo thiết kế.
- Lắp đặt mới hoặc bảo trì: Phục vụ nhu cầu bổ sung, thay thế bộ điều khiển nhiệt độ phù hợp.
- Ứng dụng theo thiết kế hệ thống: Lựa chọn sản phẩm dựa trên chức năng tiếp điểm, thông số điện và điều kiện lắp đặt thực tế.
6. Hướng dẫn lắp đặt cơ bản của LINKWELL:
- Bước 1: Ngắt nguồn điện trước khi thực hiện.
- Bước 2: Kiểm tra sản phẩm và vị trí lắp, bảo đảm phù hợp với thiết kế.
- Bước 3: Chuẩn bị vị trí và phụ kiện lắp đặt theo hướng dẫn của nhà sản xuất.

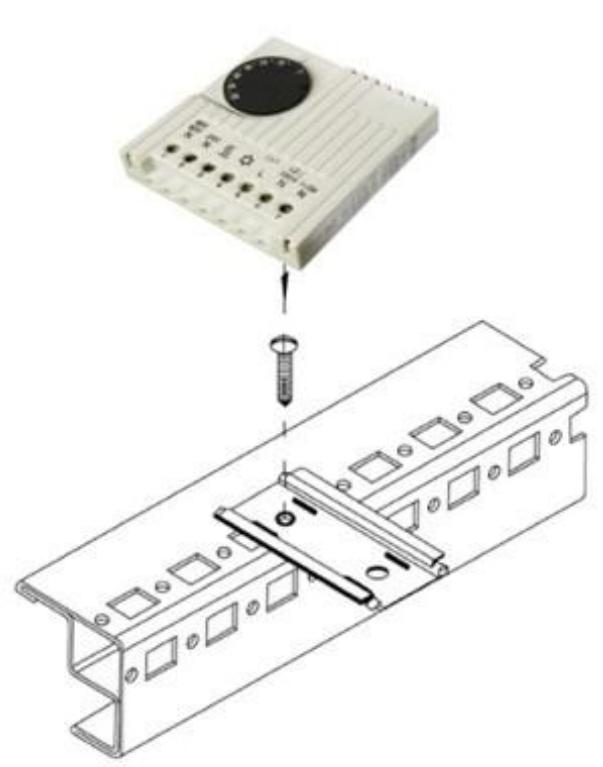

- Bước 4: Lắp và cố định sản phẩm chắc chắn, bảo đảm không bị lỏng.

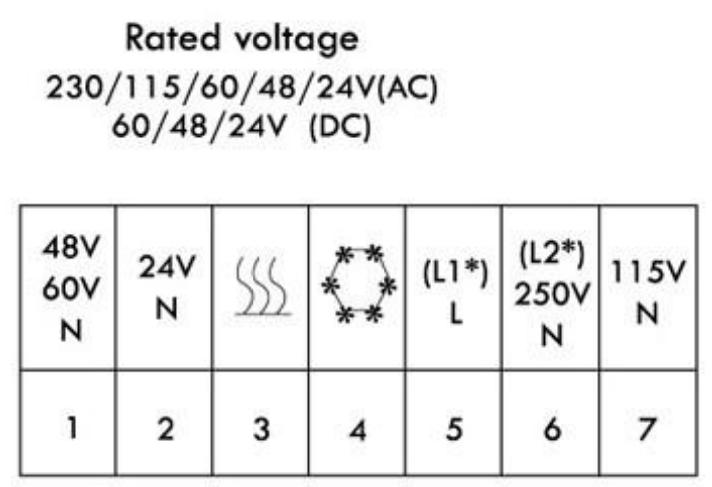

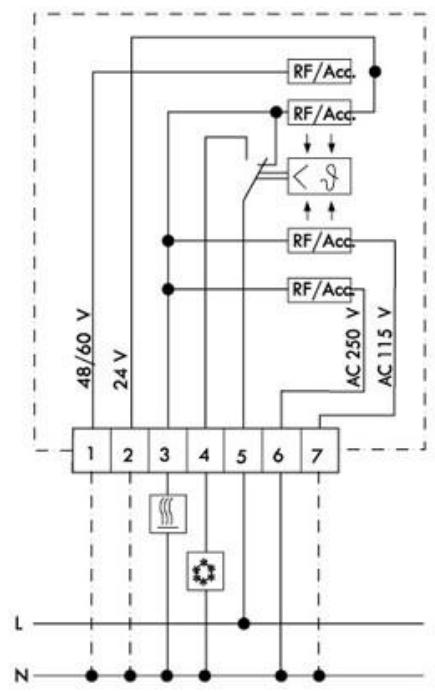

- Bước 5: Đấu nối dây dẫn theo sơ đồ hướng dẫn, phù hợp với thông số điện và tải điều khiển.
- Bước 6: Cài đặt thông số và kiểm tra các điểm đấu nối sau khi lắp đặt.
- Bước 7: Kiểm tra toàn bộ trước khi cấp nguồn, sau đó vận hành thử.
7. Tài liệu sản phẩm và thiết kế tham khảo của LINKWELL JWT6011
- LINKWELL-CATALOGUE-HPE: Click để xem/tải về nhé
