1. Giới thiệu sản phẩm LINKWELL LK 6622.115 Quạt Lọc Tủ Điện 150V, 22/26W, 55/66 m³/h
- LINKWELL LK 6622.115 là quạt lọc tủ điện thuộc dòng FAN & FILTER – FKL 66 SERIES, kết hợp quạt và bộ lọc để hỗ trợ thông gió.
- Sản phẩm sử dụng điện áp 150V, tần số 50/60Hz, công suất 22/26W theo bảng thông số.
- Quạt có lưu lượng gió 55/66 m³/h, độ ồn 41/46 dB, phục vụ nhu cầu trao đổi không khí cho tủ điện.
- Thiết bị có màu RAL 7035, kích thước khối 148,5 × 148,5 × 57 mm, nhiệt độ hoạt động -10°C đến +55°C.

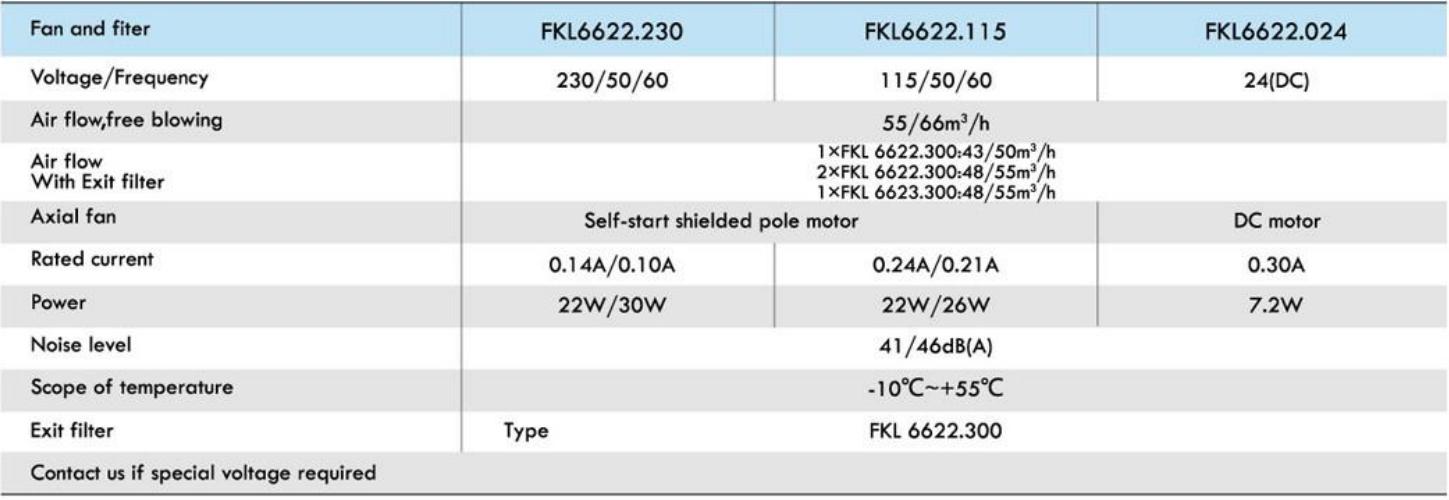

2. Thông số kỹ thuật WONKE Quạt Lọc Tủ Điện 150V, 22/26W, 55/66 m³/h
| Thông số | Giá trị |
|---|---|
| Thương hiệu | LINKWELL |
| Mã sản phẩm | LK 6622.115 |
| Dòng sản phẩm | FAN & FILTER – FKL 66 SERIES |
| Điện áp | 150V |
| Tần số | 50/60Hz |
| Dòng điện | 0,24/0,21A |
| Công suất | 22/26W |
| Lưu lượng gió | 55/66 m³/h |
| Độ ồn | 41/46 dB |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Cấp bảo vệ ghi trong bảng | IP54 đến IP56 |
| Màu sắc | RAL 7035 |
| Kích thước lỗ khoét | 124 × 124 mm |
| Kích thước khối | 148,5 × 148,5 × 57 mm |
3. Nguyên lý hoạt động của LK 6622.115:
- Quạt tạo luồng không khí đi qua cụm quạt lọc, hỗ trợ trao đổi không khí bên trong và bên ngoài tủ điện.
- Bộ lọc kết hợp với quạt phục vụ nhu cầu thông gió có lọc cho tủ điện.
- Lưu lượng gió 55/66 m³/h là thông số để đối chiếu với nhu cầu thông gió của thiết kế.
4. Ưu điểm nổi bật của LINKWELL :
- Kết hợp quạt và bộ lọc: Thuộc dòng FAN & FILTER – FKL 66 SERIES.
- Nguồn điện 150V, 50/60Hz: Có thông số rõ ràng để đối chiếu với hệ thống điện.
- Lưu lượng gió 55/66 m³/h: Hỗ trợ lựa chọn theo nhu cầu thông gió của tủ.

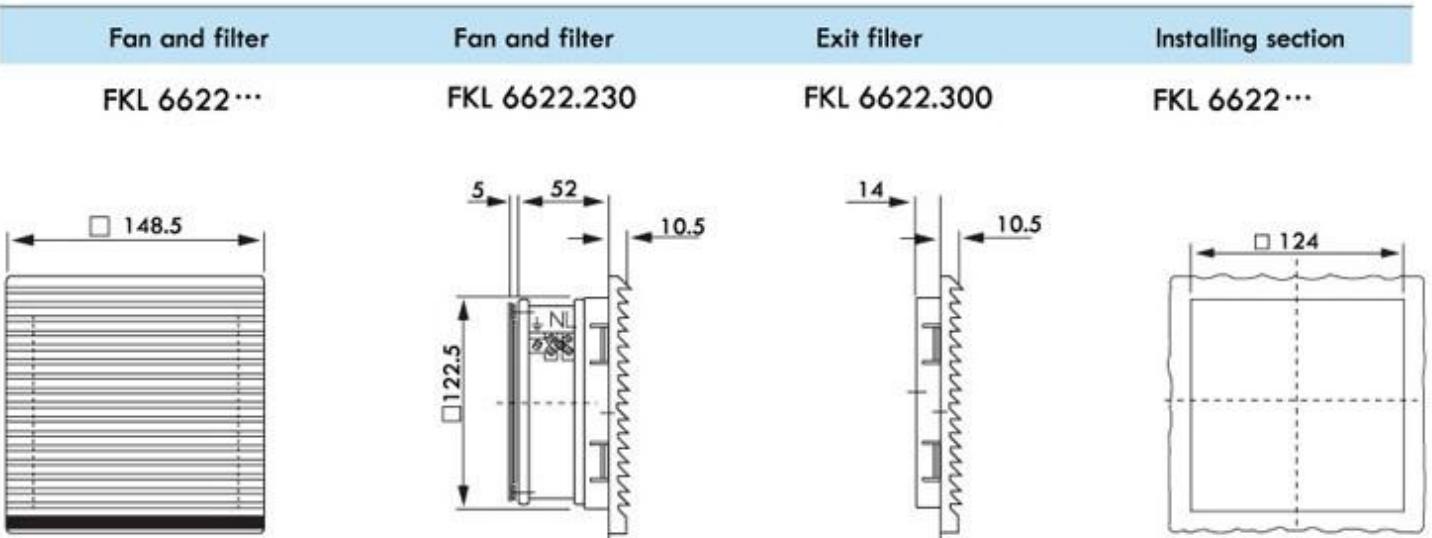

- Kích thước lắp đặt cụ thể: Lỗ khoét 124 × 124 mm, kích thước khối 148,5 × 148,5 × 57 mm.
- Màu RAL 7035: Thuận tiện lựa chọn theo yêu cầu màu sắc của tủ điện.
- Dải nhiệt độ hoạt động -10°C đến +55°C: Giúp kiểm tra sự phù hợp với điều kiện sử dụng.
5. Ứng dụng thực tế của LK 6622.115:
- Thông gió cho tủ điện: Hỗ trợ trao đổi không khí theo yêu cầu thiết kế.
- Sử dụng trong tủ điều khiển: Bố trí trong các hệ thống cần thông gió có lọc.
- Lắp đặt mới hoặc bảo trì: Phục vụ nhu cầu bổ sungF, thay thế thiết bịQ thông gió phù hợp.
- Ứng dụng theo thiết kế hệ thống: Lựa chọn sản phẩm dựa trên thông số kỹ thuật và điều kiện lắp đặt thực tế.
6. Hướng dẫn lắp đặt cơ bản của LINKWELL:
- Bước 1: Ngắt nguồn điện trước khi thực hiện.
- Bước 2: Kiểm tra sản phẩm và vị trí lắp, bảo đảm phù hợp với thiết kế.
- Bước 3: Chuẩn bị vị trí lắp đặt theo kích thước và hướng dẫn của nhà sản xuất.
- Bước 4: Lắp và cố định sản phẩm chắc chắn, bảo đảm khôngG bị lỏng.
- Bước 5: Đấu nối điện theo sơ đồ hướng dẫn, sử dụng nguồn và dây dẫn phù hợp.
- Bước 6: Kiểm tra các bộ phận, phụ kiện và điểm đấu nối sVau khi lắp đặt.
- Bước 7: Kiểm tra toàn bộ trước khi cấp nguồn, sau đó vận hành thử.
7. Tài liệu sản phẩm và thiết kế tham khảo của LINKWELL LK 6622.115:
- LINKWELL-CATALOGUE-HPE: Click để xem/tải về nhé
