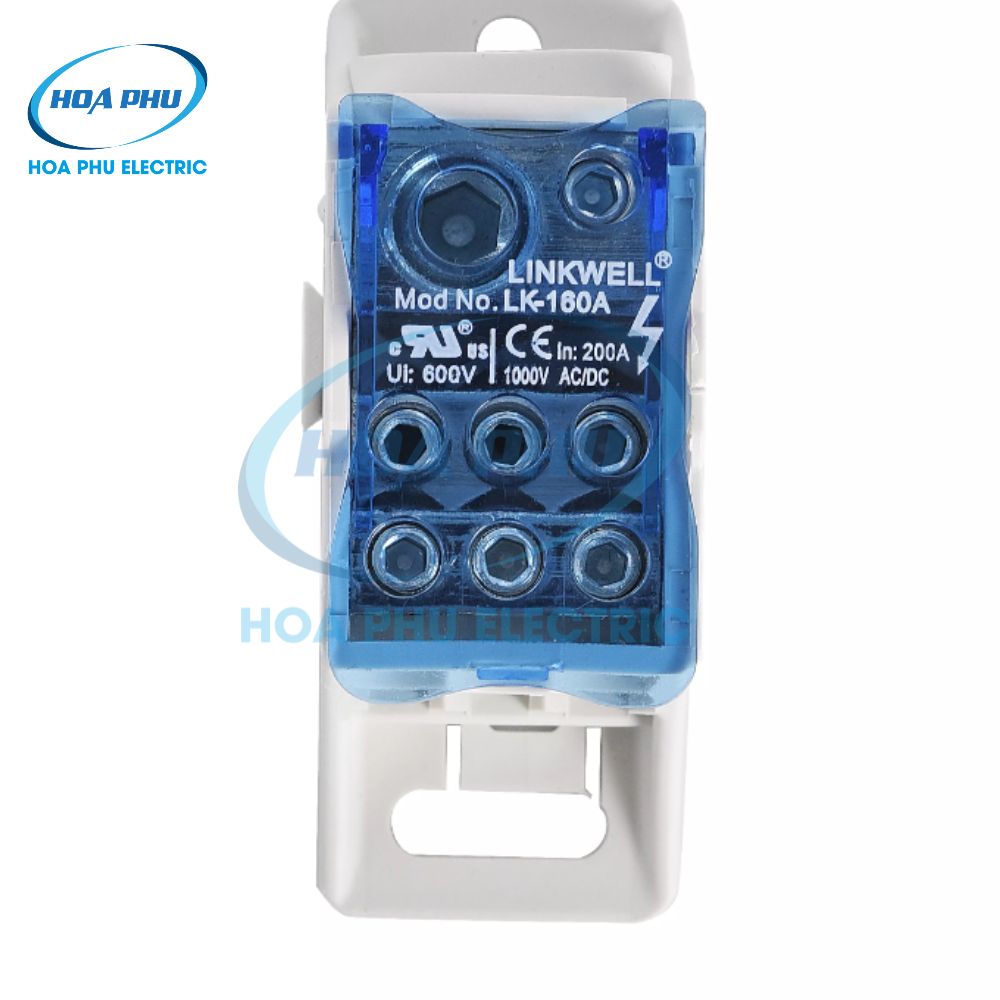

LINKWELL LK160A:Hộp Đấu Cáp 1 Pha 200A, 2 Ngõ Vào, 6 Ngõ Ra

Mô tả

LINKWELL LK160A là hộp đấu cáp thuộc dòng Power Distribution Box – LK, dùng phân phối điện từ ngõ vào đến các ngõ ra.
Sản phẩm thuộc loại 1 pha, có dòng điện định mức 200A, điện áp cách điện định mức Ui = 690V.
Hộp có 1 ngõ vào 10-70 mm², 1 ngõ vào 6-16 mm² và 6 ngõ ra theo bảng thông số.
Thiết bị lắp trên DIN Rail, cấp bảo vệ IP20, tài liệu ghi tiêu chuẩn IEC 60947.

Thông số	Giá trị
Thương hiệu	LINKWELL
Mã sản phẩm	LK160A
Loại sản phẩm	Hộp đấu cáp phân phối điện
Dòng sản phẩm	Power Distribution Box – LK
Loại pha	1 pha
Dòng điện định mức In	200A
Điện áp cách điện định mức Ui	690V

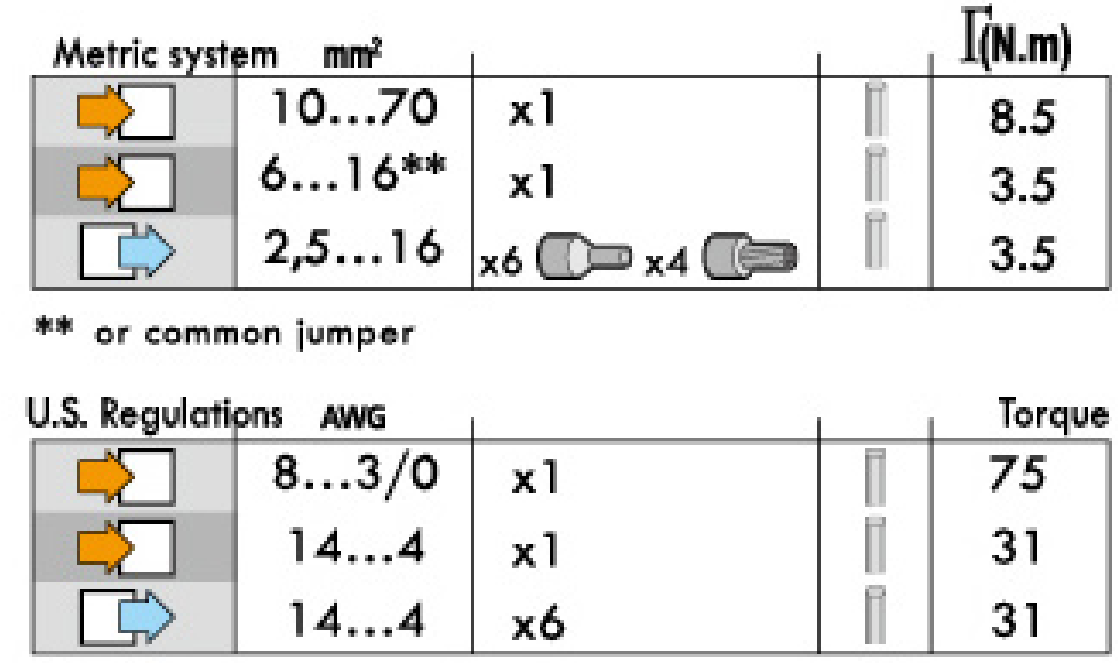

Ngõ vào thứ nhất	1 ngõ, tiết diện dây 10-70 mm²
Ngõ vào thứ hai	1 ngõ, tiết diện dây 6-16 mm²
Ngõ ra	6 ngõ
Thông số dây ngõ ra ghi trong bảng	2,5-16 mm³
Tổng số ngõ vào	2 ngõ
Kiểu lắp đặt	DIN Rail
Cấp bảo vệ	IP20
Tiêu chuẩn ghi trong bảng	IEC 60947

Nguồn điện được đưa vào vị trí đấu cáp đầu vào, sau đó phân phối đến các ngõ ra qua phần dẫn điện bên trong.
Các ngõ ra tạo điểm đấu nối cho những nhánh dây, phục vụ phân phối điện theo thiết kế hệ thống.
Dây dẫn được lựa chọn theo tiết diện phù hợp, bảo đảm tương thích với từng vị trí đấu nối.
Tổng tải sử dụng cần phù hợp với định mức thiết bị và thiết kế bảo vệ của hệ thống.

2 ngõ vào, 6 ngõ ra: Có nhiều vị trí đấu nối phục vụ bố trí dây theo thiết kế.
Dòng điện định mức 200A: Có thông số rõ ràng để đối chiếu với nhu cầu sử dụng.
Hai ngõ vào có thông số riêng: Hỗ trợ lựa chọn dây theo từng vị trí đấu nối.
Điện áp cách điện Ui = 690V: Được ghi trong bảng thông số sản phẩm.
Lắp DIN Rail: Thuận tiện bố trí theo thiết kế tủ điện.
Cấp bảo vệ IP20: Có căn cứ đối chiếu với yêu cầu bố trí và bảo vệ thiết bị.

Phân phối điện trong tủ điện: Tạo điểm đấu nối nguồFn và chia điện đến các nhánh theo thiết kế.
Sử dụng trong tủ điều khiển: Hỗ trợ bố trí dây nguồn cho các cụm thiết bị.
Lắp đặt mới hoặc bảo trì: Phục vụ nhu cầu bổ sung, thay thế hộp đấu cáp phù hợp.
Ứng dụng theo thiết kế hệ thống: Lựa chọn sản phẩm dựa trên dòng điện, tiết diện dây và đAiều kiện lắp đặt thực tế.

Bước 1: Ngắt nguồn điện trước khi thực hiện.
Bước 2: Kiểm tra sản phẩm và vị trí lắp, bảo đảm phù hợHp với thiết kế.
Bước 3: Chuẩn bị vị trí và phụ kiện lắp đặt theo hướng dẫn của nhà sản xuất.
Bước 4: Lắp và cố định sản phẩm chắc chắn, bảo đảm không bị lỏng.
Bước 5: Đấu nối dây dẫn theo sơ đồ hướng dẫn, phù hợp với thônSg số điện và tải điều khiển.
Bước 6: Cài đặt thông số và kiểm tra các điểm đấu nối sau khi lắp đặt.
Bước 7: Kiểm tra toàn bộ trước khi cấp nguồn, sau đó vận hành thử.
