Mô tả

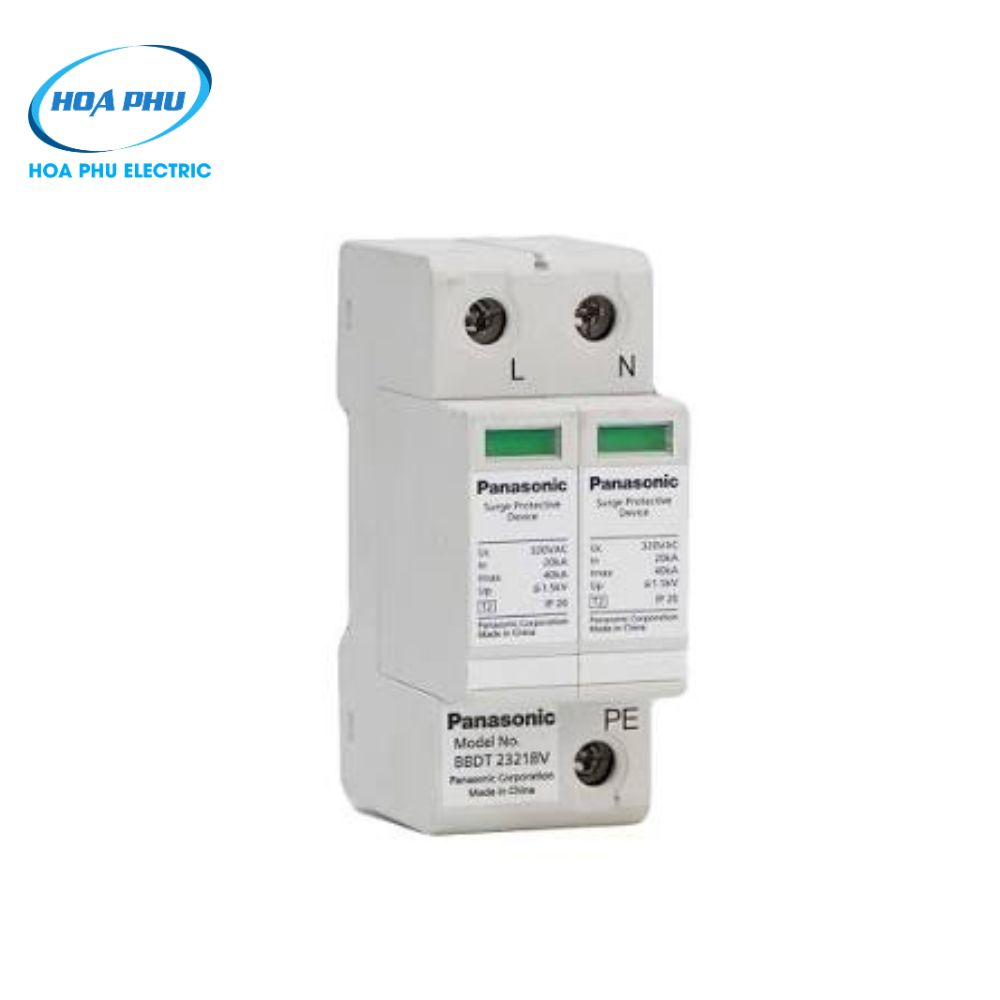

1. Giới thiệu sản phẩm PANASONIC BBDT2321BV 230V 20kA 40kA :

• BBDT2321BV là thiết bị chống sét lan truyền SPD Panasonic, được thiết kế để hạn chế điện áp quá độ và dẫn dòng xung xuống hệ thống tiếp địa, giúp giảm nguy cơ hư hỏng thiết bị điện khi xuất hiện xung sét lan truyền hoặc quá áp đột biến.
• Panasonic BBDT2321BV có điện áp định mức Un 230V, điện áp làm việc lớn nhất Uc 320V, dòng xả danh định In 20kA và dòng xả cực đại Imax 40kA với dạng sóng 8/20µs. Thiết bị đạt SPD Type 2 (Class II) theo IEC 61643-11, có cấp bảo vệ điện áp Up < 1.5kV và lắp trên DIN Rail 35mm.

2. Thông số kỹ thuật PANASONIC 230V 20kA 40kA :

3. Nguyên lý hoạt động của BBDT2321BV:

• Trong điều kiện điện áp bình thường, BBDT2321BV không làm ảnh hưởng đến quá trình cấp điện của hệ thống.
• Khi xuất hiện xung quá áp do sét lan truyền hoặc quá trình đóng cắt, SPD sẽ tạo đường dẫn để chuyển hướng dòng xung về hệ thống tiếp địa, qua đó giới hạn mức điện áp còn lại trên đường dây và giảm tác động của xung quá áp lên thiết bị phía sau.
• Sau thời gian sử dụng, cần kiểm tra cửa sổ trạng thái của SPD. Panasonic quy định thay thiết bị khi phần hiển thị màu xanh chuyển sang màu đỏ.

4. Ưu điểm nổi bật của PANASONIC :

• Dòng xả danh định 20kA, Imax lên đến 40kA.
• Cấp bảo vệ điện áp < 1.5kV.
• Thời gian đáp ứng nhanh < 25ns.
• Thiết kế dạng module, lắp trực tiếp trên DIN Rail 35mm.
• Có cửa sổ hiển thị trạng thái, thuận tiện kiểm tra tình trạng SPD.
• Đạt Type 2 theo IEC 61643-11.
• Phù hợp sử dụng trong các tủ điện hạ áp để hạn chế quá áp lan truyền.
• bảo hành 12 thángg theo nhà nsx

5. Ứng dụng thực tế của BBDT2321BV 230V 20kA 40kA :

• Tủ điện tổng MSB.
• Tủ điện phân phối DB.
• Hệ thống điện nhà ở và biệt thự.
• Tòa nhà, văn phòng và trung tâm thương mại.
• Nhà máy, nhà xưởng.
• Hệ thống điện có thiết bị điện tử nhạy cảm với quá áp.
• Các hệ thống cần SPD Type 2, Un 230V, In 20kA, Imax 40kA.

Lưu ý:Kiểm tra đúng model

6. Hướng dẫn lắp đặt cơ bản của BBDT2321BV:

Bước 1: Ngắt hoàn toàn nguồn điện.
Bước 2: Gắn BBDT2321BV chắc chắn lên DIN Rail 35mm.
Bước 3: Đấu dây theo đúng sơ đồ và ký hiệu L – N – PE của thiết bị.
Bước 4: Siết chắc các đầu nối, hạn chế dây đấu SPD quá dài.
Bước 5: Kiểm tra hệ thống tiếp địa và toàn bộ đầu nối.
Bước 6: Đóng điện, kiểm tra cửa sổ trạng thái của SPD.

Lưu ý:Ngắt hoàn toàn nguồn điện trước khi lắp đặt hoặc bảo trì.

7. Tài liệu sản phẩm và thiết kế tham khảo của PANASONIC BBDT2321BV 230V 20kA 40kA  :

• Catalog-CB-Panasonic-HPE: Click để xem/tải về nhé
