1. Giới thiệu sản phẩm VEICHI AC310-T3-450G/500P-L:

Biến tần VEICHI AC310-T3-450G/500P-L là dòng biến tần vector hiệu suất cao thuộc series AC310 của hãng VEICHI, được thiết kế dành cho các ứng dụng công nghiệp tải siêu nặng yêu cầu moment khởi động lớn, khả năng chịu quá tải cao và vận hành liên tục trong môi trường nhà máy khắc nghiệt. Dòng AC310 sử dụng công nghệ điều khiển vector tiên tiến, hỗ trợ nhiều loại động cơ và tích hợp sẵn cuộn kháng DC nhằm giảm sóng hài, nâng cao hệ số công suất và tăng độ ổn định hệ thống điện.

Model AC310-T3-450G/500P-L sử dụng nguồn vào 3 pha 380V với:

• Công suất tải nặng (Heavy Duty): 450kW
• Công suất tải nhẹ (Light Duty): 500kW

Thiết bị phù hợp cho:

• Nhà máy xi măng
• Nhà máy thép
• Hệ thống khai khoáng
• Máy nghiền đá công suất lớn
• Băng tải tải siêu nặng
• Máy nén khí trung tâm
• Trạm bơm công suất lớn
• Quạt công nghiệp lưu lượng cao
• Hệ thống HVAC trung tâm
• Thiết bị nâng hạ công suất lớn

2. Thông số kỹ thuật VEICHI AC310-T3-450G/500P-L:

3. Nguyên lý hoạt động VEICHI AC310-T3-450G/500P-L:

Biến tần VEICHI AC310-T3-450G/500P-L hoạt động bằng cách chuyển đổi nguồn điện xoay chiều 3 pha thành nguồn điện AC 3 pha có điện áp và tần số thay đổi để điều khiển tốc độ động cơ.

Quy trình hoạt động gồm:

• Bộ chỉnh lưu chuyển đổi điện AC sang DC
• Cuộn kháng DC tích hợp giúp giảm sóng hài đầu vào
• Tụ DC Bus duy trì điện áp trung gian
• Module IGBT thực hiện quá trình nghịch lưu
• Bộ điều khiển vector tính toán điện áp và tần số đầu ra theo tải thực tế

Nhờ công nghệ điều khiển vector hiệu suất cao, biến tần giúp:

• Khởi động mềm động cơ
• Tăng moment tải
• Giảm dòng khởi động
• Giảm rung giật cơ khí
• Tiết kiệm điện năng
• Tăng tuổi thọ motor

VEICHI công bố dòng AC310 có khả năng chịu tải lên đến 200% trong 3 giây, 180% trong 10 giây và 150% trong thời gian dài hơn ở chế độ tải nặng.

4. Ưu điểm nổi bật của VEICHI AC310-T3-450G/500P-L:

Thiết kế Dual Rating linh hoạt

• 450kW cho tải nặng (G)
• 500kW cho tải nhẹ (P)

Giúp tối ưu chi phí đầu tư theo từng ứng dụng thực tế.

Điều khiển vector hiệu suất cao

• V/F Control
• Sensorless Vector Control
• Closed Loop Vector Control

Giúp vận hành ổn định ở tốc độ thấp và tải thay đổi liên tục.

Tích hợp cuộn kháng DC (DC Reactor)

• Giảm sóng hài đầu vào
• Cải thiện hệ số công suất
• Giảm ảnh hưởng đến lưới điện nhà máy
• Bảo vệ tụ DC Bus
• Tăng độ ổn định hệ thống

Đây là trang bị rất quan trọng đối với các hệ thống công suất lớn trên 132kW

Khả năng chịu quá tải lớn

• 200% tải trong 3 giây
• 180% tải trong 10 giây
• 150% tải trong thời gian dài hơn

Phù hợp cho tải nặng công nghiệp.

Thiết kế chuyên dụng cho tải siêu nặng

• Thanh cái đồng công suất lớn
• Tản nhiệt tối ưu
• Hai khe mở rộng card truyền thông
• Hỗ trợ DBU ngoài
• Thiết kế công suất lớn chuyên dụng cho nhà máy

Giúp vận hành ổn định trong môi trường công nghiệp nặng liên tục 24/7.

Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế của biến tần VEICHI AC310-T3-450G/500P-L:

Biến tần VEICHI AC310-T3-450G/500P-L phù hợp cho:

• Nhà máy xi măng
• Nhà máy thép
• Nhà máy khai khoáng
• Máy nghiền đá công suất lớn
• Máy nghiền nguyên liệu
• Băng tải tải nặng
• Máy nén khí trung tâm
• Trạm bơm công suất lớn
• Quạt công nghiệp lưu lượng cao
• Hệ thống HVAC trung tâm

 Đặc biệt phù hợp cho các ứng dụng yêu cầu vận hành liên tục 24/7 và độ ổn định cao

6. Hướng dẫn lắp đặt cơ bản của biến tần VEICHI AC310-T3-450G/500P-L:

Bước 1: Đấu nguồn vào

• Nguồn cấp: 3P 380V
• Đấu đúng terminal R-S-T

Bước 2: Đấu động cơ

• Đấu ngõ ra U – V – W đến motor
• Kiểm tra đúng điện áp motor

Bước 3: Kết nối bộ hãm động năng

• Sử dụng DBU rời
• Chọn điện trở xả phù hợp công suất tải
• Kết nối qua DC Bus của biến tần

Bước 4: Cài đặt thông số cơ bản

• Công suất motor
• Dòng định mức
• Thời gian tăng giảm tốc
• Tần số hoạt động

Bước 5: Chạy thử hệ thống

• Kiểm tra chiều quay motor
• Theo dõi dòng hoạt động
• Kiểm tra nhiệt độ vận hành

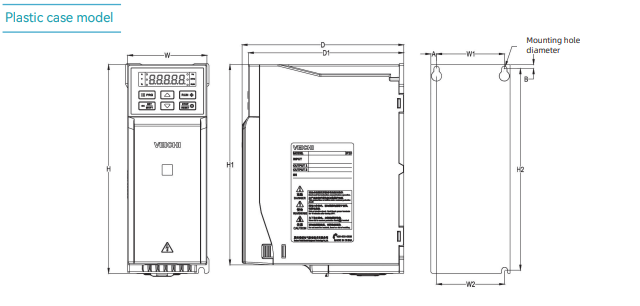

7. Tài liệu sản phẩm và thiết kế tham khảo của biến tần VEICHI AC310-T3-450G/500P-L:

ac310-series-ac-drive-catalog

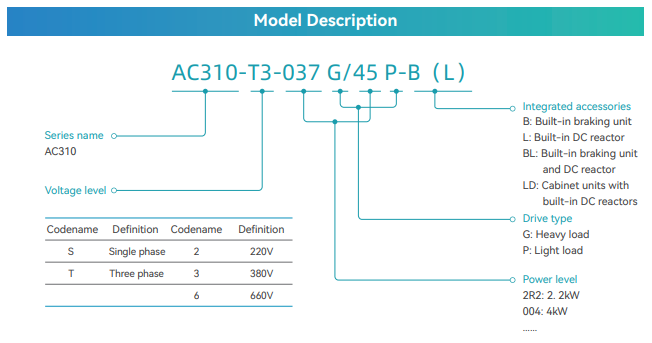

CÁCH CHỌN Mà

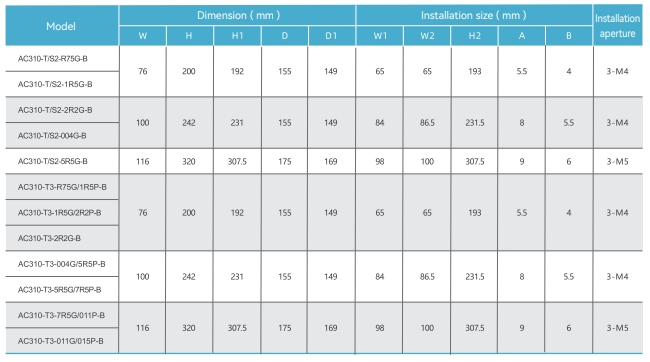

THÔNG SỐ
