Mô tả

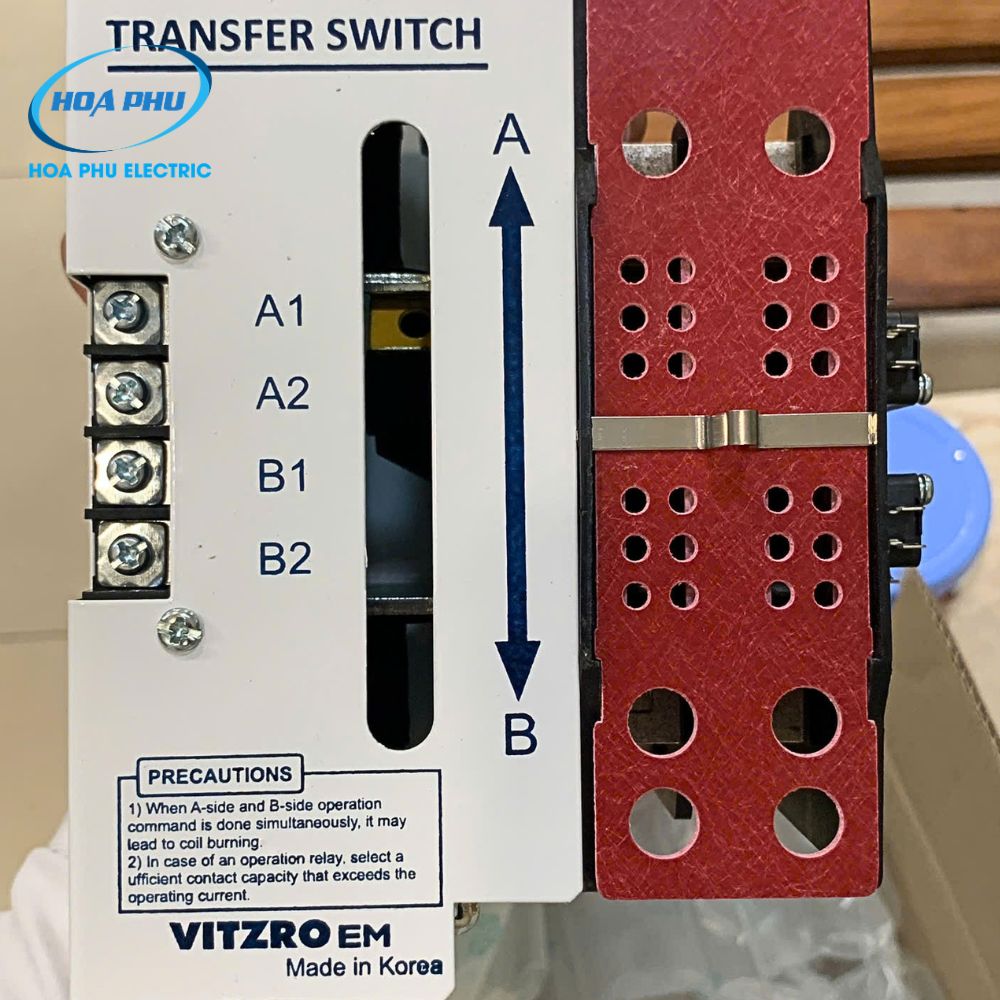

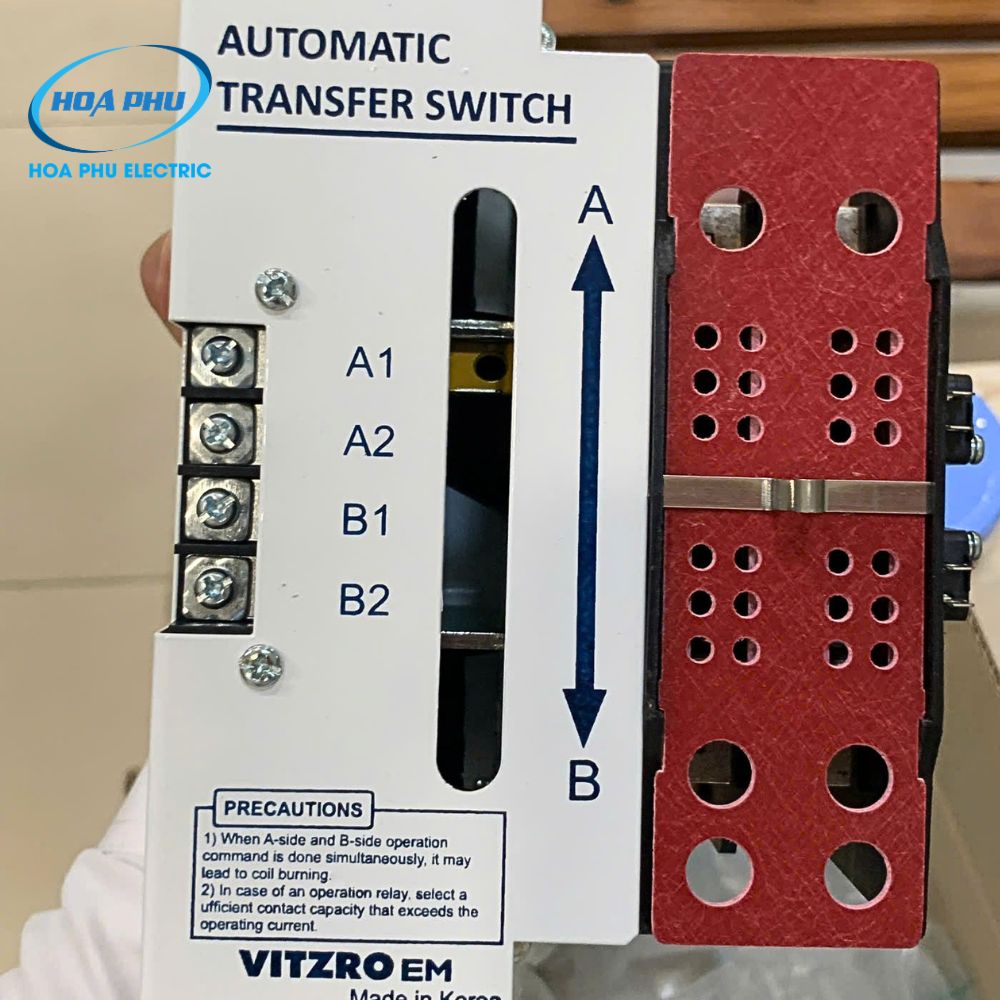

1. Giới thiệu sản phẩm ATS 21HS (25010HS) :

• 21HS (25010HS) là bộ chuyển nguồn tự động ATS – Automatic Transfer Switch thuộc dòng B-Type HS của VIZTRO. Thiết bị được thiết kế để chuyển đổi tải giữa hai nguồn điện, thường là nguồn điện chính và nguồn điện dự phòng, giúp nâng cao tính liên tục và an toàn cho hệ thống điện.
• Model 21HS (25010HS) có 2 cực, dòng điện định mức 100A, sử dụng trình tự chuyển mạch A <-> B theo dạng 2 vị trí ON – ON. Thiết bị có cực đấu nối phía trước Front, thuận tiện khi lắp đặt, kiểm tra và bảo trì trong tủ điện
• ATS có thể kết hợp với mạch giám sát hoặc bộ điều khiển phù hợp để nhận biết trạng thái nguồn và phát lệnh chuyển đổi. Cũng như bảo vệ hệ thống tải ngõ ra khi có các sự cố về điện áp ( thông qua nhận diện từ BDK ATS )

2. Thông số kỹ thuật ATS 21HS (25010HS)  :

3. Nguyên lý hoạt động của ATS 21HS (25010HS) :

• ATS 21HS (25010HS) tiếp nhận lệnh điều khiển để chuyển tải từ nguồn A sang nguồn B hoặc ngược lại. Cơ cấu chuyển mạch sử dụng cuộn coil và liên động nhằm bảo đảm hai nguồn không đóng đồng thời vào tải( Yếu tố rất quan trọng vì nếu ATS hư phần này sẽ xảy ra xung đột nguồn gây ra các hệ lụy không lường tới)

• Khi được kết hợp với bộ điều khiển ATS, hệ thống có thể giám sát nguồn điện chính. Nếu nguồn chính gặp sự cố, bộ điều khiển sẽ phát lệnh cho ATS chuyển tải sang nguồn dự phòng. Khi nguồn chính ổn định trở lại, hệ thống có thể chuyển tải về nguồn ban đầu theo chương trình mà kỹ thuật đã cài đặt

4. Ưu điểm nổi bật của ATS 21HS (25010HS) :

• Chuyển đổi nguồn nhanh và an toàn.
• Thiết kế 2 vị trí ON-ON.
• Tiếp điểm chịu tải tốt.
• Độ bền cơ khí cao.
• Đấu dây Front (mặt trước) thuận tiện.
• Kích thước nhỏ gọn.
• Dễ dàng lắp đặt và bảo trì.
• bảo hành 12 thángg theo nhà nsx

5. Ứng dụng thực tế của ATS 21HS (25010HS) :

• Tủ ATS chuyển nguồn tự động, có thể sự dụng bằng tay thông qua cần gạt đi kèm theo ATS.
• Nhà ở, biệt thự
• Văn phòng.
• Cửa hàng.
• Nhà xưởng.
• Tủ điện phân phối.
• Hệ thống điện dự phòng.
• Hệ thống solar Hybrid dân dụng vừa và nhỏ
• Chuyển đổi giữa điện lưới và máy phát điện.

Lưu ý: Không đấu sai nguồn điện,Chọn ATS đúng dòng định mức.

6. Hướng dẫn lắp đặt cơ bản của ATS 21HS (25010HS) :

Bước 1: Ngắt hoàn toàn nguồn điện.

Bước 2: Cố định ATS vào tủ điện.

Bước 3: Đấu dây nguồn và tải đúng sơ đồ.

Bước 4: Siết chặt các đầu nối, kiểm tra vị trí bấm cos với dây điện

Bước 5: Kiểm tra thao tác chuyển nguồn.

Bước 6: Đóng điện và chạy thử.

Lưu ý:Không chuyển nguồn khi thiết bị có dấu hiệu hư hỏng,Kiểm tra đầu nối định kỳ.

7. Tài liệu sản phẩm và thiết kế tham khảo của ATS 21HS (25010HS) :

• Catalogue-ATS-VITZRO-2P: Click để xem/tải về nhé

8. Ghi chú chế độ tải của ATS 21HS (25010HS)  :

• Chuyển nguồn tự động, khi cần có thể dùng cần gạt chuyển nguồn bằng tay.
• Loại 2 vị trí (ON-ON).
• Đấu dây Front (bàn cực phía trước).
• Chỉ cho phép một nguồn cấp điện cho tải tại một thời điểm.
• Phù hợp lắp đặt trong tủ điện dân dụng và công nghiệp.
