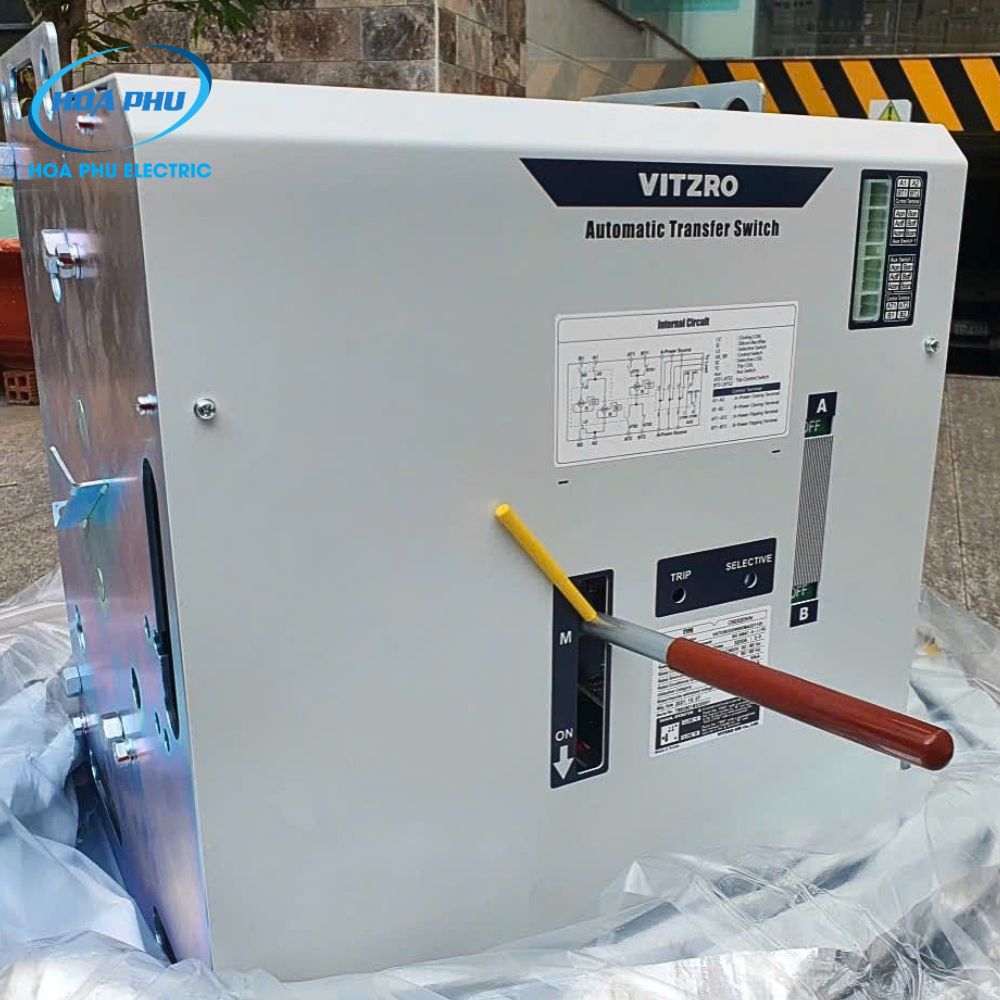

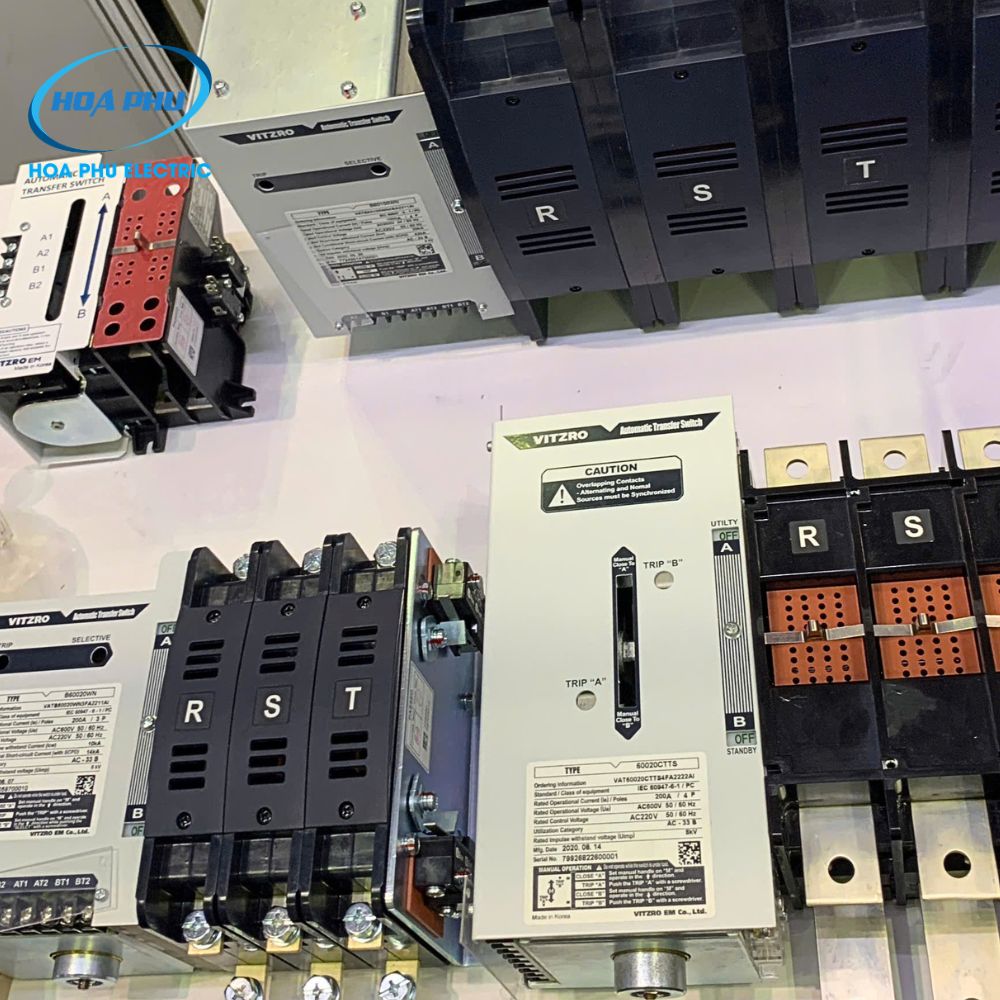

1. Giới thiệu sản phẩm ATS VAT-612WN(C60125WN) 3P :
- VAT-612WN (C60125WN) là ATS (Automatic Transfer Switch) thuộc dòng C-Type WN của VITZRO, được thiết kế để chuyển đổi tự động giữa hai nguồn điện trong hệ thống điện hạ thế.
- Thiết bị có dòng định mức 1250A, 3 cực (3P), cấu hình 3 vị trí (A-OFF-B) với kiểu đấu nối Back. Dòng C-Type được thiết kế cho các hệ thống điện công suất lớn, đáp ứng tiêu chuẩn IEC 60947-6-1 và cấp sử dụng AC-33B, phù hợp cho các tải hỗn hợp gồm tải cảm, tải động cơ và tải điện trở.
- Model VAT-612WN (C60125WN) được ứng dụng rộng rãi trong các nhà máy, trung tâm dữ liệu (Data Center), bệnh viện, khách sạn, sân bay, hệ thống máy phát điện dự phòng và các công trình yêu cầu nguồn điện liên tục.
2. Thông số kỹ thuật ATS VAT-612WN(C60125WN) 3P :
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | VITZRO |
| Model | VAT-612WN (C60125WN) |
| Series | C-Type WN |
| Loại thiết bị | Automatic Transfer Switch (ATS) |
| Dòng điện định mức (In) | 1250A |
| Số cực | 3P |
| Kiểu chuyển mạch | A -OFF-B |
| Kiểu lắp | Back |
| Điện áp làm việc (Ue) | AC 600V |
| Điện áp cách điện (Ui) | 800V |
| Điện áp chịu xung (Uimp) | 8kV |
| Tần số | 50/60Hz |
| Khả năng chịu dòng ngắn mạch (Icw 0.05s) | 25kA |
| Khả năng đóng ngắn mạch (Icm) | 25kA |
| Khả năng chịu ngắn mạch với cầu chì | 200kA |
| Cấp sử dụng | AC-33B |
| Thời gian đóng | <150ms |
| Thời gian nhả | <30ms |
| Độ bền điện | 5.000 lần |
| Độ bền cơ khí | 10.000 lần |
| Tiêu chuẩn | IEC 60947-6-1 |
| Bảo hành | 12 tháng |
3. Nguyên lý hoạt động của ATS VAT-612WN(C60125WN) 3P :
ATS VAT-612WN liên tục giám sát nguồn điện chính và nguồn dự phòng. Khi nguồn chính gặp sự cố, bộ điều khiển ATS sẽ phát lệnh đưa thiết bị về vị trí OFF, sau đó chuyển sang nguồn dự phòng theo trình tự A=> OFF => B.
Khi nguồn chính ổn định trở lại, ATS sẽ thực hiện quá trình chuyển ngược về nguồn chính theo đúng cài đặt của bộ điều khiển.
4. Ưu điểm nổi bật của ATS VAT-612WN(C60125WN) 3P :
- Thiết kế chuyên dụng cho hệ thống điện công suất lớn.
- Dòng định mức lên đến 1250A.
- Chuyển đổi nguồn nhanh và ổn định.
- Cấp sử dụng AC-33B phù hợp nhiều loại tải.
- Khả năng chịu ngắn mạch cao.
- Độ bền cơ khí và độ bền điện lớn.

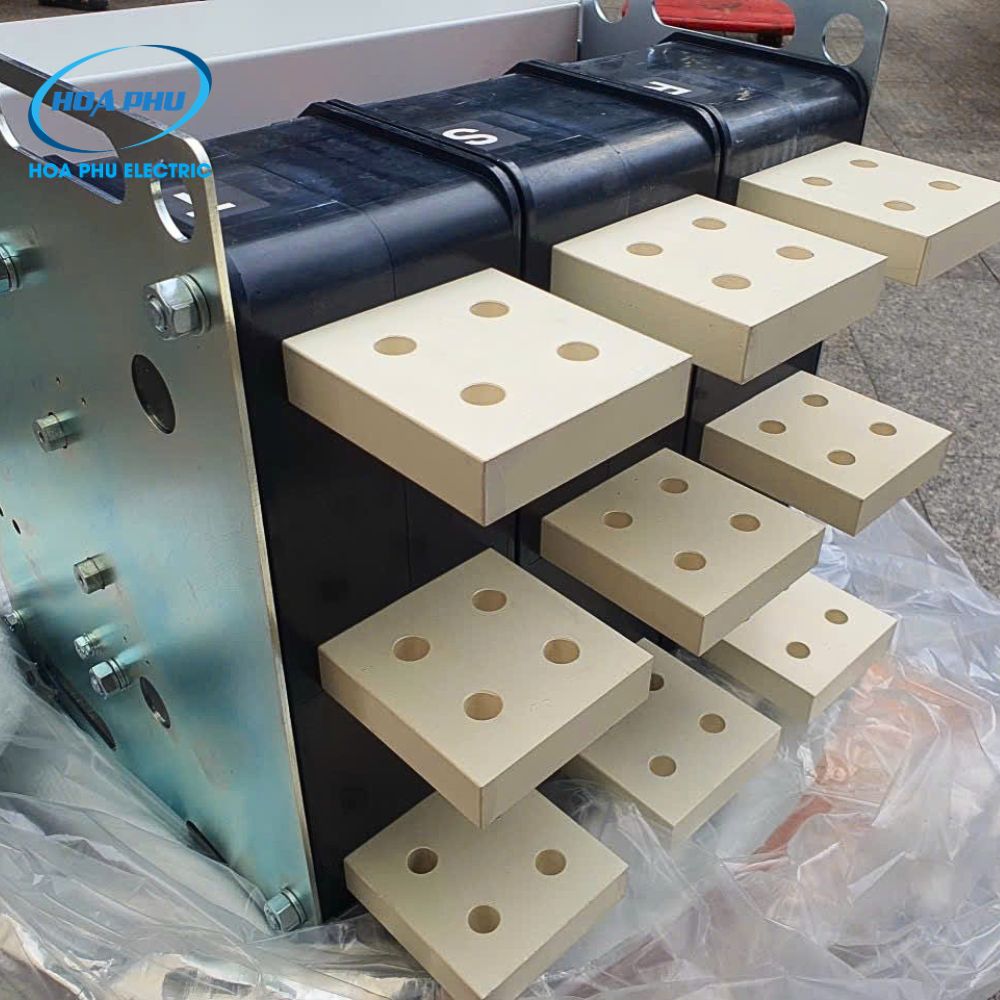

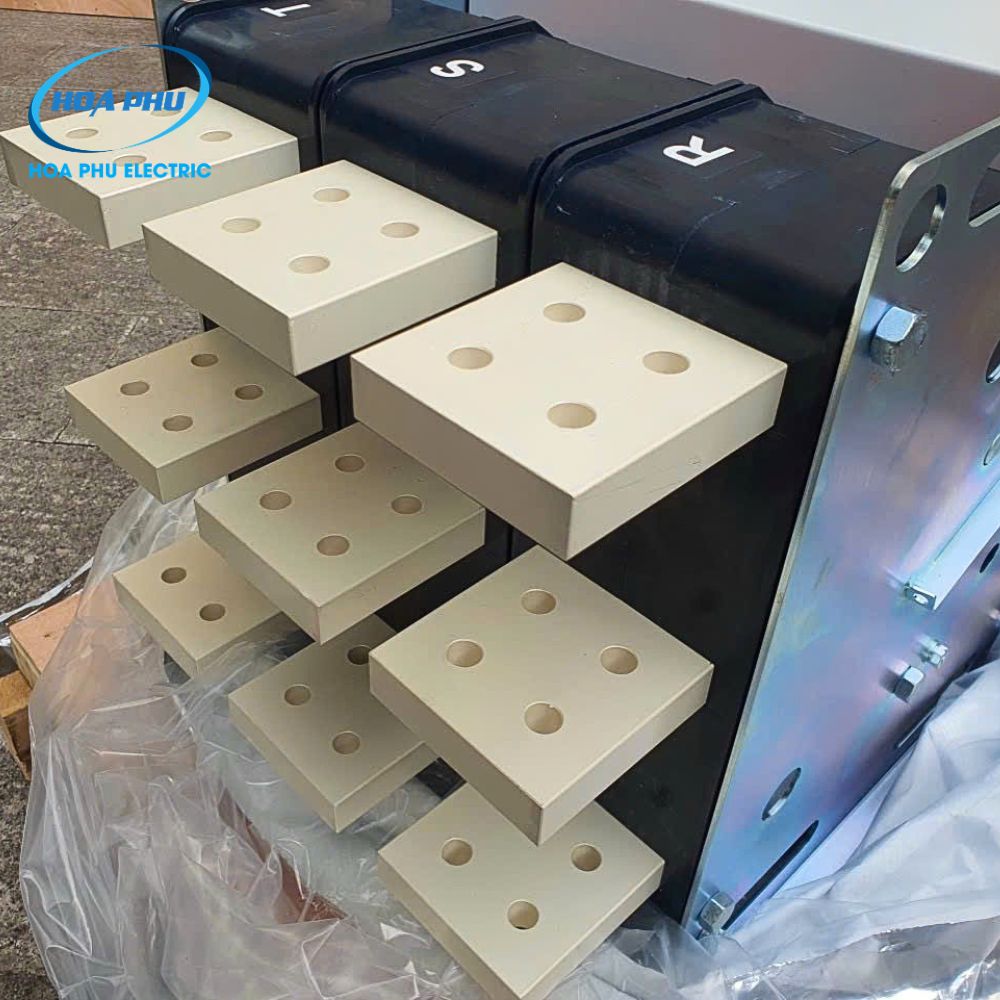

- Kiểu đấu Back thuận tiện cho tủ điện thanh cái phía sau.
- Đáp ứng tiêu chuẩn IEC 60947-6-1.
- Sản phẩm xuất xứ hàn quốc
- bảo hành 12 thángg theo nhà nsx
5. Ứng dụng thực tế của ATS VAT-612WN(C60125WN) 3P :

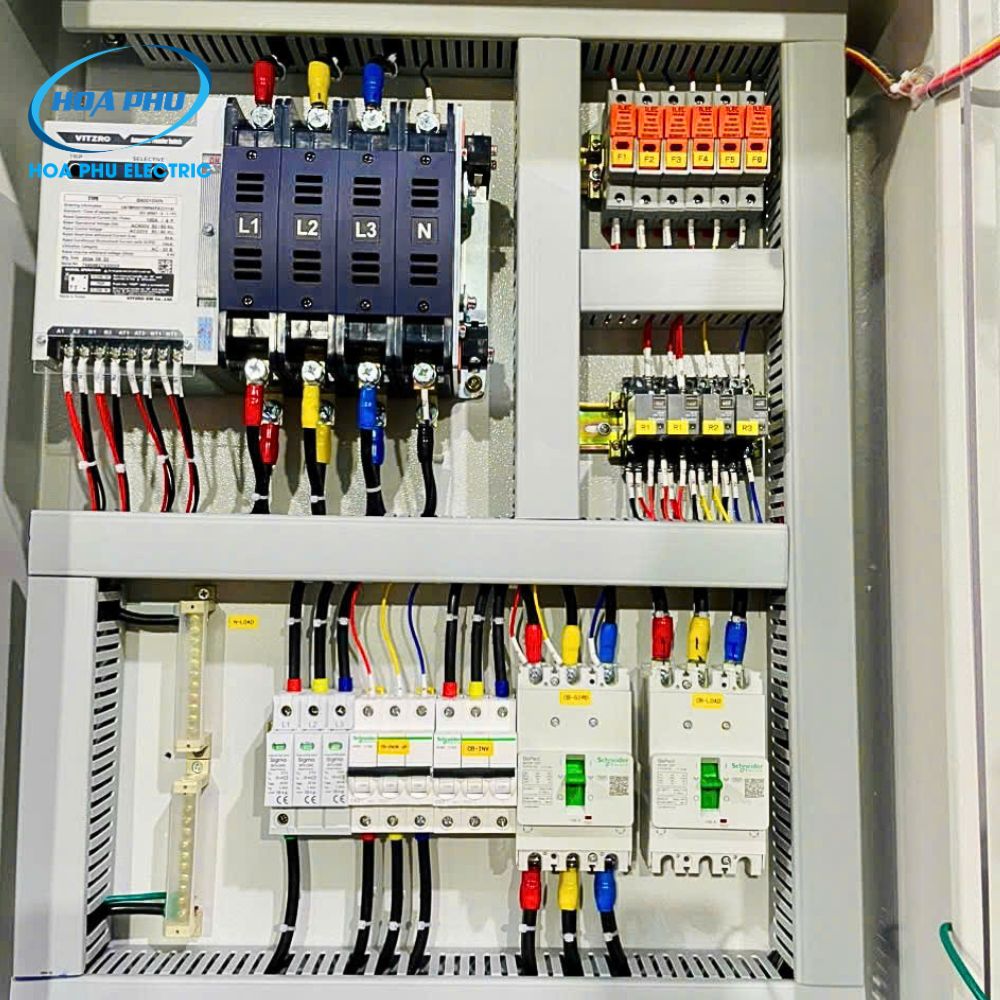

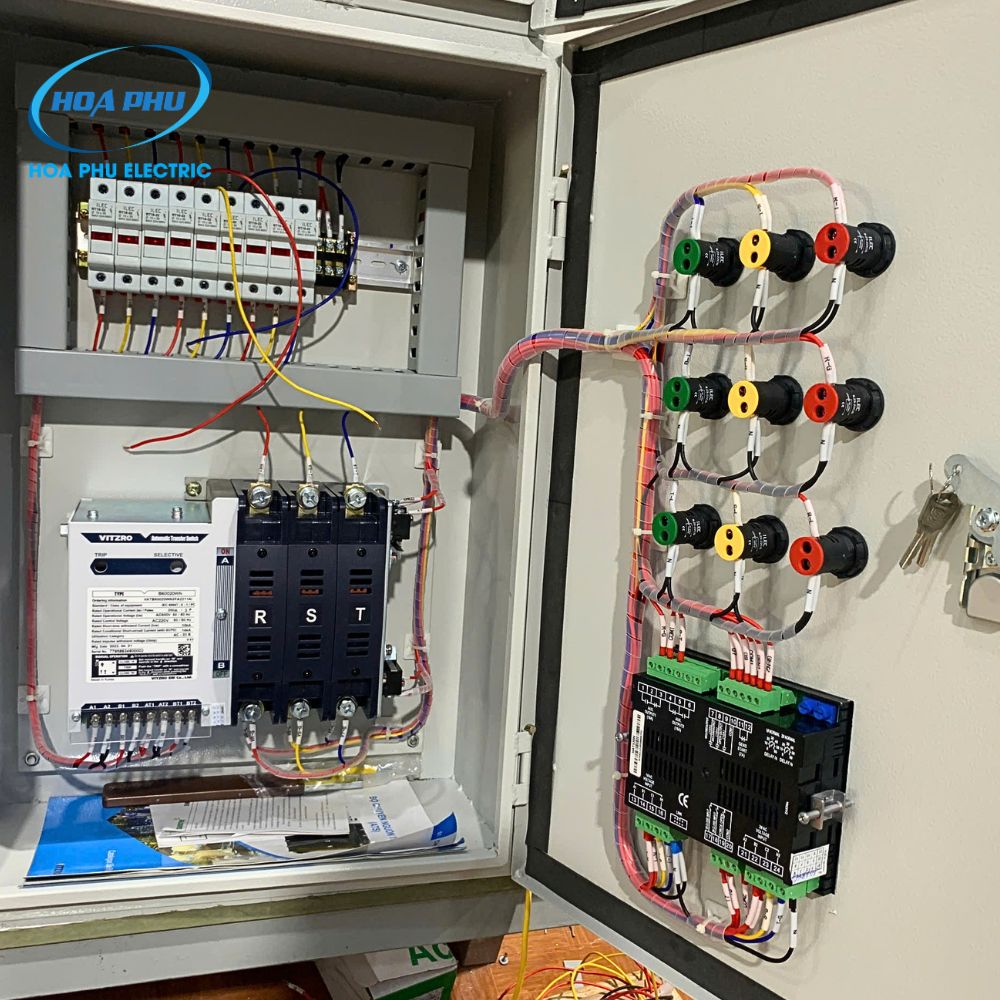

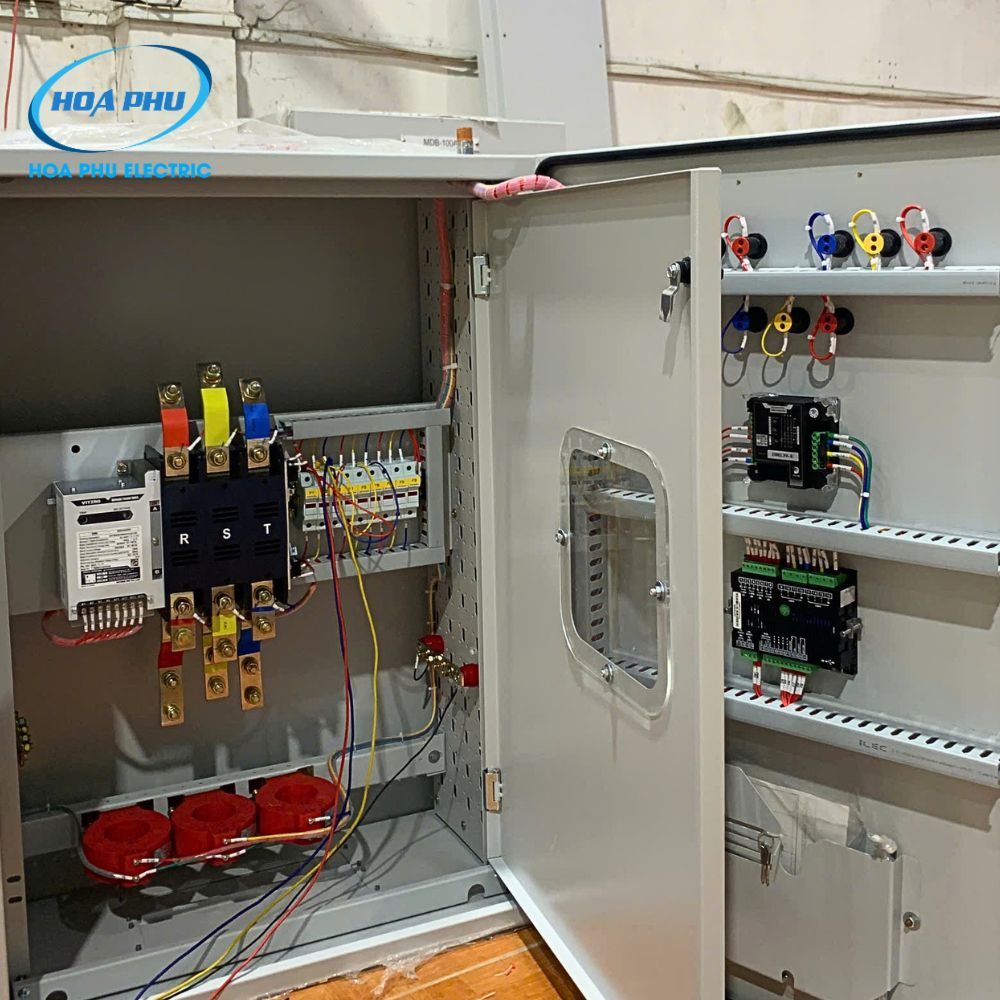

- Tủ ATS chuyển nguồn tự động, có thể sự dụng bằng tay thông qua cần gạt đi kèm theo ATS.
- Nhà máy sản xuất.
- Trung tâm thương mại.
- Tòa nhà văn phòng.
- Trạm điện,Chung cư cao tầng
- Trung tâm dữ liệu (Data Center).
- Hệ thống máy phát điện dự phòng.
- Trạm điện và hệ thống điện công nghiệp.
- Các công trình yêu cầu chuyển đổi giữa hai nguồn điện.
Lưu ý: Không đấu sai nguồn điện,Chọn ATS đúng dòng định mức.
6. Hướng dẫn lắp đặt cơ bản của ATS VAT-612WN(C60125WN) 3P :
Bước 1: Ngắt hoàn toàn nguồn điện trước khi tiến hành lắp đặt ATS.
Bước 2: Cố định ATS vào tủ điện đúng vị trí thiết kế, đảm bảo chắc chắn và thuận tiện cho việc vận hành.
Bước 3: Đấu nối nguồn điện chính, nguồn dự phòng và đầu ra tải theo đúng sơ đồ đấu dây của nhà sản xuất.
Bước 4: Siết chặt các đầu nối, kiểm tra đầu cos và dây dẫn đã được bấm đúng kỹ thuật, đảm bảo tiếp xúc tốt.
Bước 5: Kiểm tra thao tác chuyển nguồn và hoạt động của bộ điều khiển ATS (nếu có).
Bước 6: Đóng điện, chạy thử hệ thống và xác nhận ATS chuyển đổi nguồn hoạt động bình thường.
Lưu ý:Không chuyển nguồn khi thiết bị có dấu hiệu hư hỏng,Kiểm tra đầu nối định kỳ.

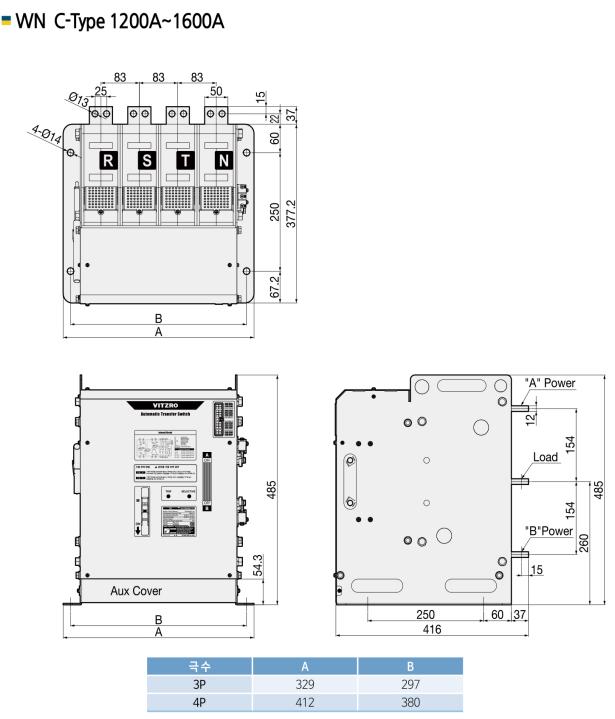

7. Tài liệu sản phẩm và thiết kế tham khảo của ATS VAT-612WN(C60125WN) 3P :
- Catalogue-ATS-VITZRO-C TYPE: Click để xem/tải về nhé
8. Ghi chú chế độ tải của ATS VAT-612WN(C60125WN) 3P :
- Chuyển nguồn tự động, khi cần có thể dùng cần gạt chuyển nguồn bằng tay.
- Loại 2 vị trí (ON-ON).
- Đấu dây Front (bàn cực phía trước).
- Chỉ cho phép một nguồn cấp điện cho tải tại một thời điểm.
- Phù hợp lắp đặt trong tủ điện dân dụng và công nghiệp.

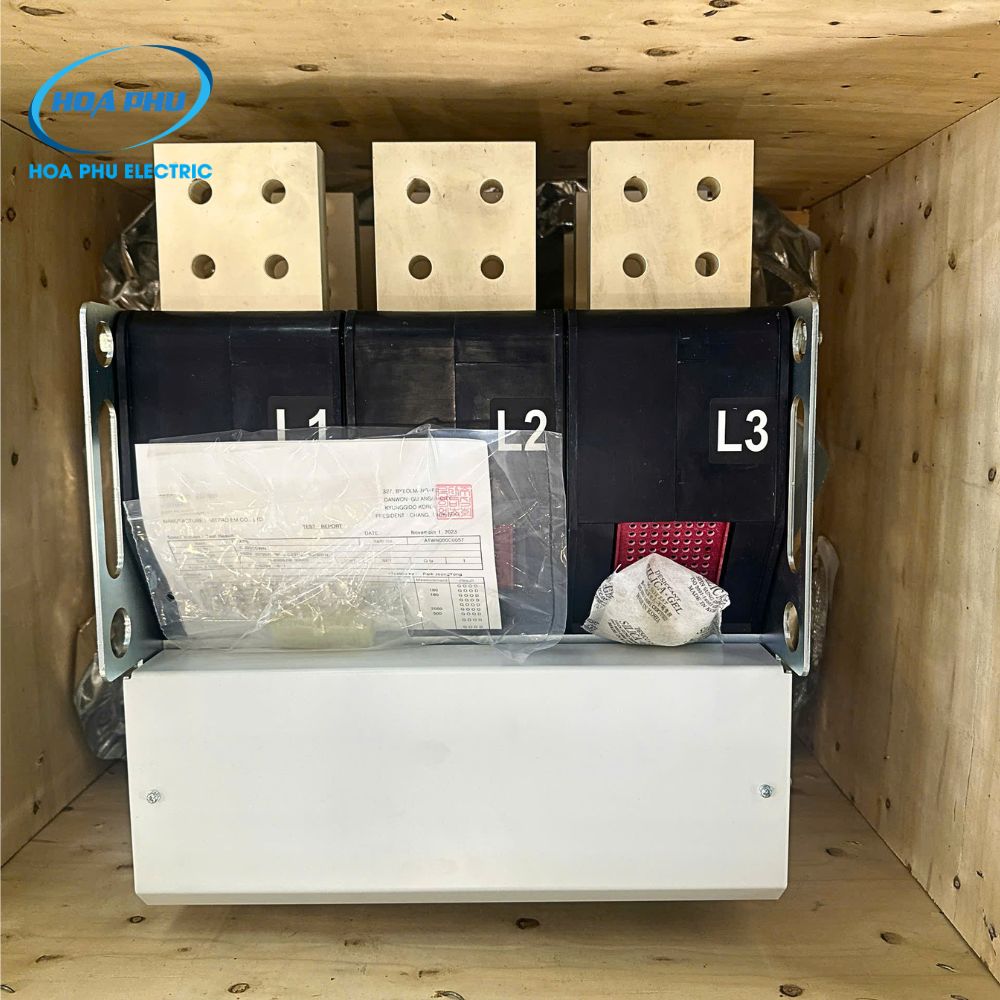

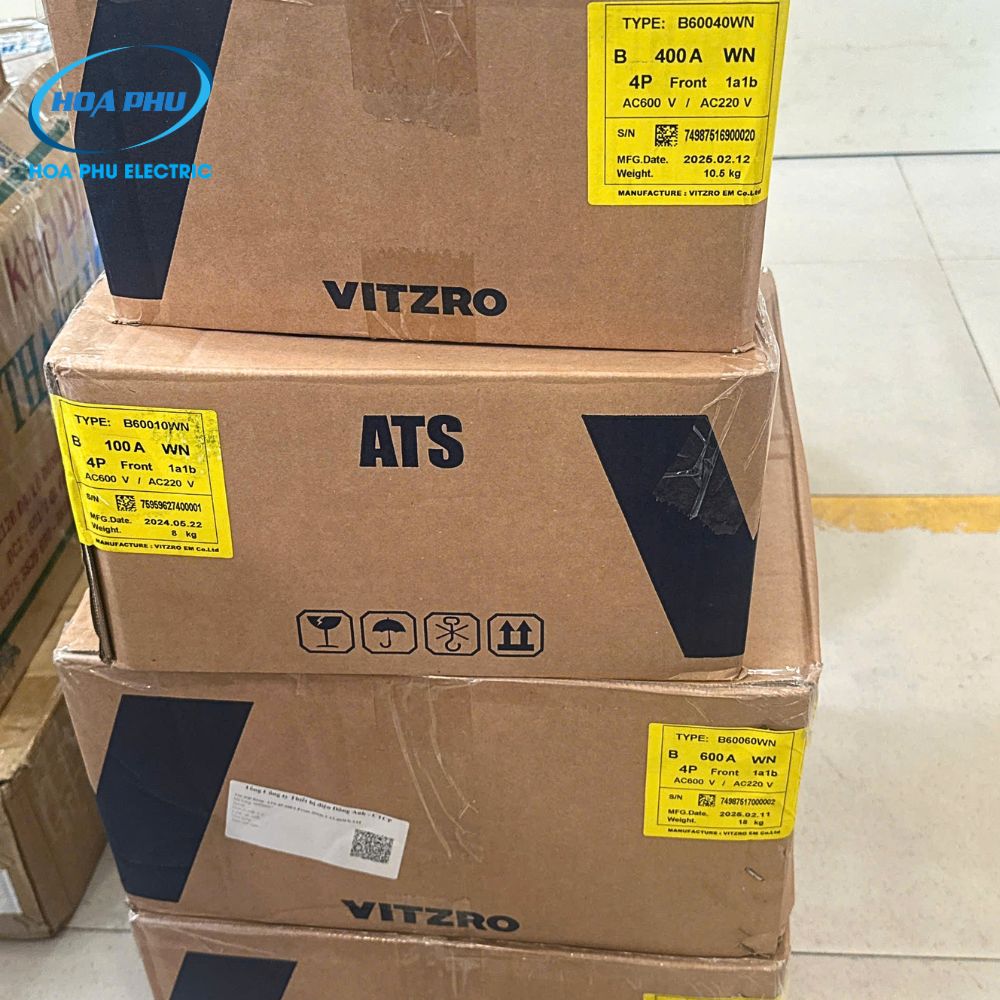

Video tham khảo khui hộp ATS Vitzro và các tài liệu, phụ kiện đi kèm của sản phẩm:
