Mô tả

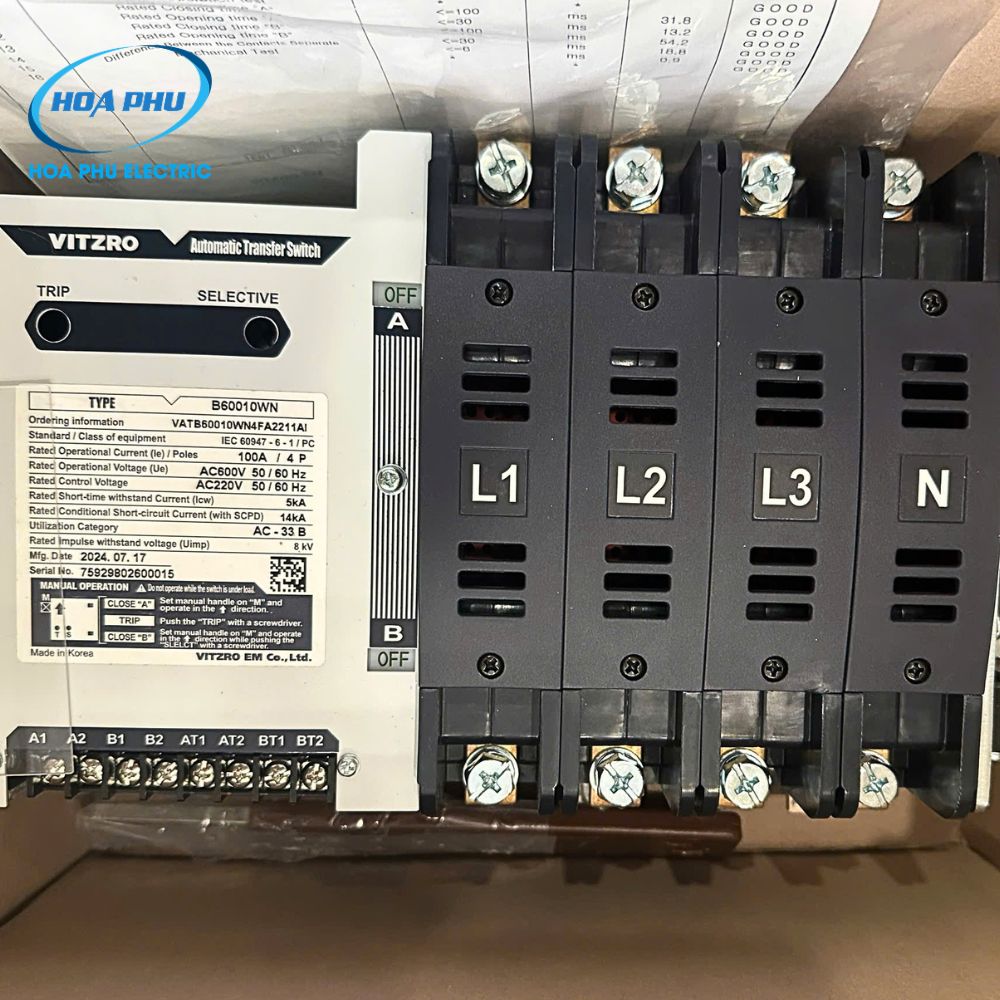

1. Giới thiệu sản phẩm ATS VAT-61W(B48010W) 3P :
- VAT-61W (B48010W) là ATS (Automatic Transfer Switch) thuộc dòng B-Type W của VITZRO, được thiết kế để chuyển đổi nguồn điện giữa hai nguồn cấp một cách nhanh chóng và an toàn. Thiết bị có 3 cực (3P), dòng điện định mức 100A, kiểu đấu nối Front (đấu dây phía trước) và cấu hình 2 vị trí ON-ON (A ↔ B).
- Model VAT-61W (B48010W) phù hợp lắp đặt trong các tủ ATS cho nhà máy, tòa nhà, trung tâm thương mại, bệnh viện, hệ thống điện công nghiệp và các công trình yêu cầu duy trì nguồn điện liên tục. Thiết bị tương thích với bộ điều khiển ATS VITAC để thực hiện chức năng chuyển nguồn tự động theo cấu hình hệ thống.
2. Thông số kỹ thuật ATS VAT-61W(B48010W) 3P :
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | VITZRO |
| Model | VAT-61W (B48010W) |
| Series | B-Type W |
| Loại thiết bị | Automatic Transfer Switch (ATS) |
| Dòng điện định mức | 100A |
| Số cực | 3P |
| Số vị trí | 2 vị trí (ON-ON) |
| Trình tự chuyển mạch | A ↔ B |
| Kiểu đấu nối | Front (Đấu dây phía trước) |
| Điện áp điều khiển | 220VAC |
| Điện áp hoạt động định mức | AC 480V |
| Điện áp cách điện định mức | AC 600V |
| Thời gian đóng | ≤ 30 ms |
| Thời gian ngắt | ≤ 60 ms |
| Độ bền điện | 5.000 lần |
| Độ bền cơ | 10.000 lần |
| Tiêu chuẩn | IEC 60947-3, IEC 60947-6, UL1008 |
| Đơn vị tính | Cái |
| Bảo hành | 12 tháng |
3. Nguyên lý hoạt động của ATS VAT-61W(B48010W) 3P :
ATS VAT-61W (B48010W) thực hiện chuyển đổi tải giữa Nguồn A và Nguồn B theo trình tự A <-> B. Khi kết hợp với bộ điều khiển ATS phù hợp, thiết bị nhận lệnh điều khiển để chuyển đổi nguồn, giúp duy trì cấp điện liên tục cho tải khi nguồn chính xảy ra sự cố và chuyển trở lại khi nguồn chính ổn định.
4. Ưu điểm nổi bật của ATS VAT-61W(B48010W) 3P :
- Chuyển đổi nguồn nhanh giữa hai nguồn điện.
- Thiết kế 2 vị trí ON-ON.
- Độ bền điện và cơ khí cao.
- Kích thước nhỏ gọn, dễ lắp đặt.
- Kiểu đấu dây Front thuận tiện thi công.
- Đáp ứng tiêu chuẩn IEC 60947-3, IEC 60947-6 và UL1008.
- Tương thích bộ điều khiển ATS VITAC.
- bảo hành 12 thángg theo nhà nsx
5. Ứng dụng thực tế của ATS VAT-61W(B48010W) 3P :
- Tủ ATS chuyển nguồn tự động, có thể sự dụng bằng tay thông qua cần gạt đi kèm theo ATS.
- Nhà máy sản xuất.
- Tòa nhà văn phòng.
- Trung tâm thương mại.
- Bệnh viện.
- Khách sạn.
- Hệ thống máy phát điện dự phòng.
- Hệ thống điện công nghiệp.
- Hệ thống điện solar hybird công nghiệp nhỏ
- Trạm phân phối điện.
Lưu ý: Không đấu sai nguồn điện,Chọn ATS đúng dòng định mức.
6. Hướng dẫn lắp đặt cơ bản của ATS VAT-61W(B48010W) 3P :
Bước 1: Ngắt hoàn toàn nguồn điện.
Bước 2: Cố định ATS vào tủ điện.
Bước 3: Đấu dây nguồn và tải đúng sơ đồ.
Bước 4: Siết chặt các đầu nối, kiểm tra vị trí bấm cos với dây điện
Bước 5: Kiểm tra thao tác chuyển nguồn.
Bước 6: Đóng điện và chạy thử.
Lưu ý:Không chuyển nguồn khi thiết bị có dấu hiệu hư hỏng,Kiểm tra đầu nối định kỳ.

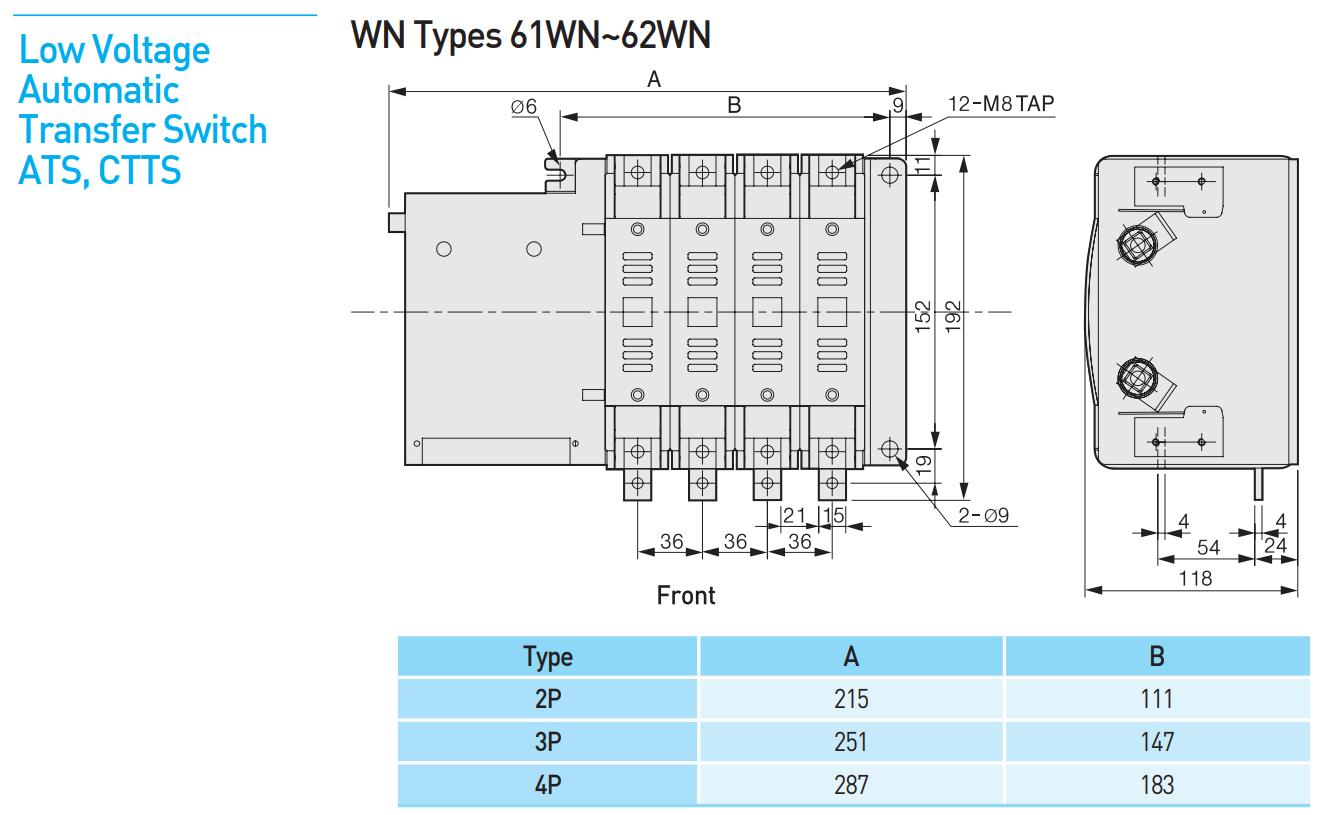

7. Tài liệu sản phẩm và thiết kế tham khảo của ATS VAT-61W(B48010W) 3P :
- Catalogue-ATS-VITZRO: Click để xem/tải về nhé
8. Ghi chú chế độ tải của ATS VAT-61W(B48010W) 3P :
- Chuyển nguồn tự động, khi cần có thể dùng cần gạt chuyển nguồn bằng tay.
- Loại 2 vị trí (ON-ON).
- Đấu dây Front (bàn cực phía trước).
- Chỉ cho phép một nguồn cấp điện cho tải tại một thời điểm.
- Phù hợp lắp đặt trong tủ điện dân dụng và công nghiệp.
Video tham khảo khui hộp ATS Vitzro và các tài liệu, phụ kiện đi kèm của sản phẩm:
