1. Giới thiệu sản phẩm ATS VAT-620WN(C60200WN) 3P :
- VAT-620WN (C60200WN) là ATS (Automatic Transfer Switch) thuộc dòng C-Type WN của VITZRO, được thiết kế để tự động chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng trong hệ thống điện hạ thế.
- Thiết bị có dòng định mức 2000A, 3 cực (3P), cấu hình 3 vị trí (A-OFF-B) với kiểu đấu nối Back. Dòng C-Type đáp ứng tiêu chuẩn IEC 60947-6-1, cấp sử dụng AC-33B, phù hợp cho các tải điện trở, tải cảm và động cơ công suất lớn. Model này thường được sử dụng trong các hệ thống điện yêu cầu độ tin cậy cao như nhà máy, trung tâm dữ liệu, bệnh viện và trạm điện.
2. Thông số kỹ thuật ATS VAT-620WN(C60200WN) 3P :

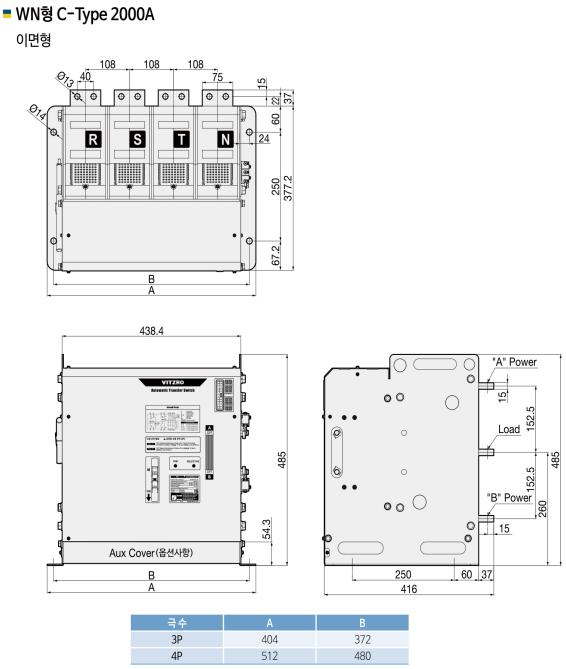

| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | VITZRO |
| Model | VAT-620WN (C60200WN) |
| Series | C-Type WN |
| Loại thiết bị | Automatic Transfer Switch (ATS) |
| Dòng điện định mức (In) | 2000A |
| Số cực | 3P |
| Kiểu chuyển mạch | A-OFF-B |
| Kiểu đấu nối | Back |
| Điện áp làm việc (Ue) | AC 600V |
| Điện áp cách điện (Ui) | AC 800V |
| Điện áp chịu xung (Uimp) | 8kV |
| Tần số | 50/60Hz |
| Khả năng chịu dòng ngắn mạch (Icw 1s) | 40kA |
| Khả năng đóng ngắn mạch (Icm) | 40kA |
| Khả năng chịu ngắn mạch với MCCB chuyên dụng | 85kA |
| Khả năng chịu ngắn mạch với cầu chì | 200kA |
| Cấp sử dụng | AC-33B |
| Trình tự chuyển mạch | A<=>OFF<=>B |
| Thời gian đóng | <180ms |
| Thời gian nhả | <35ms |
| Độ bền điện | 3.000 lần |
| Độ bền cơ khí | 5.000 lần |
| Tiêu chuẩn | IEC 60947-6-1 |
| Kích thước (H × W × D) | 378.5 × 527.5 × 261 mm |
| Khối lượng | 65kg |
| Bảo hành | 12 tháng |
3. Nguyên lý hoạt động của ATS VAT-620WN(C60200WN) 3P :
ATS VAT-620WN liên tục giám sát nguồn điện chính và nguồn điện dự phòng. Khi nguồn chính gặp sự cố hoặc vượt ngoài ngưỡng cài đặt, bộ điều khiển sẽ đưa ATS chuyển theo trình tự Nguồn A->OFF->Nguồn B. Khi nguồn chính ổn định trở lại, ATS sẽ tự động chuyển về nguồn chính, đảm bảo quá trình cấp điện liên tục cho phụ tải.
4. Ưu điểm nổi bật của ATS VAT-620WN(C60200WN) 3P :
- Dòng định mức lớn 2000A, phù hợp hệ thống điện công suất cao.
- Chuyển đổi nguồn nhanh và ổn định.
- Đạt tiêu chuẩn IEC 60947-6-1.
- Cấp sử dụng AC-33B cho nhiều loại tải.
- Khả năng chịu dòng ngắn mạch cao.
- Độ bền điện và cơ khí cao.
- Kiểu đấu nối Back thuận tiện cho tủ điện thanh cái phía sau.
- Thiết kế chắc chắn, phù hợp môi trường công nghiệp.
- Sản phẩm xuất xứ hàn quốc
- bảo hành 12 thángg theo nhà nsx
5. Ứng dụng thực tế của ATS VAT-620WN(C60200WN) 3P :
- Tủ ATS chuyển nguồn tự động, có thể sự dụng bằng tay thông qua cần gạt đi kèm theo ATS.
- Nhà máy sản xuất.
- Trung tâm thương mại.
- Tòa nhà văn phòng.
- Trạm điện,Chung cư cao tầng
- Trung tâm dữ liệu (Data Center).
- Hệ thống máy phát điện dự phòng.
- Trạm điện và hệ thống điện công nghiệp.
- Các công trình yêu cầu chuyển đổi giữa hai nguồn điện.
Lưu ý: Không đấu sai nguồn điện,Chọn ATS đúng dòng định mức.
6. Hướng dẫn lắp đặt cơ bản của ATS VAT-620WN(C60200WN) 3P :
Bước 1: Ngắt hoàn toàn nguồn điện trước khi tiến hành lắp đặt ATS.
Bước 2: Cố định ATS vào tủ điện đúng vị trí thiết kế, đảm bảo chắc chắn và thuận tiện cho việc vận hành.
Bước 3: Đấu nối nguồn điện chính, nguồn dự phòng và đầu ra tải theo đúng sơ đồ đấu dây của nhà sản xuất.
Bước 4: Siết chặt các đầu nối, kiểm tra đầu cos và dây dẫn đã được bấm đúng kỹ thuật, đảm bảo tiếp xúc tốt.
Bước 5: Kiểm tra thao tác chuyển nguồn và hoạt động của bộ điều khiển ATS (nếu có).
Bước 6: Đóng điện, chạy thử hệ thống và xác nhận ATS chuyển đổi nguồn hoạt động bình thường.
Lưu ý:Không chuyển nguồn khi thiết bị có dấu hiệu hư hỏng,Kiểm tra đầu nối định kỳ.
7. Tài liệu sản phẩm và thiết kế tham khảo của ATS VAT-620WN(C60200WN) 3P :
- Catalogue-ATS-VITZRO-C TYPE: Click để xem/tải về nhé
8. Ghi chú chế độ tải của ATS VAT-620WN(C60200WN) 3P :
- Chuyển nguồn tự động, khi cần có thể dùng cần gạt chuyển nguồn bằng tay.
- Loại 2 vị trí (ON-ON).
- Đấu dây Front (bàn cực phía trước).
- Chỉ cho phép một nguồn cấp điện cho tải tại một thời điểm.
- Phù hợp lắp đặt trong tủ điện dân dụng và công nghiệp.
Video tham khảo khui hộp ATS Vitzro và các tài liệu, phụ kiện đi kèm của sản phẩm:
