1. Giới thiệu sản phẩm THIẾT BỊ CHỐNG SÉT LAN TRUYỀN OBO 5093380 :

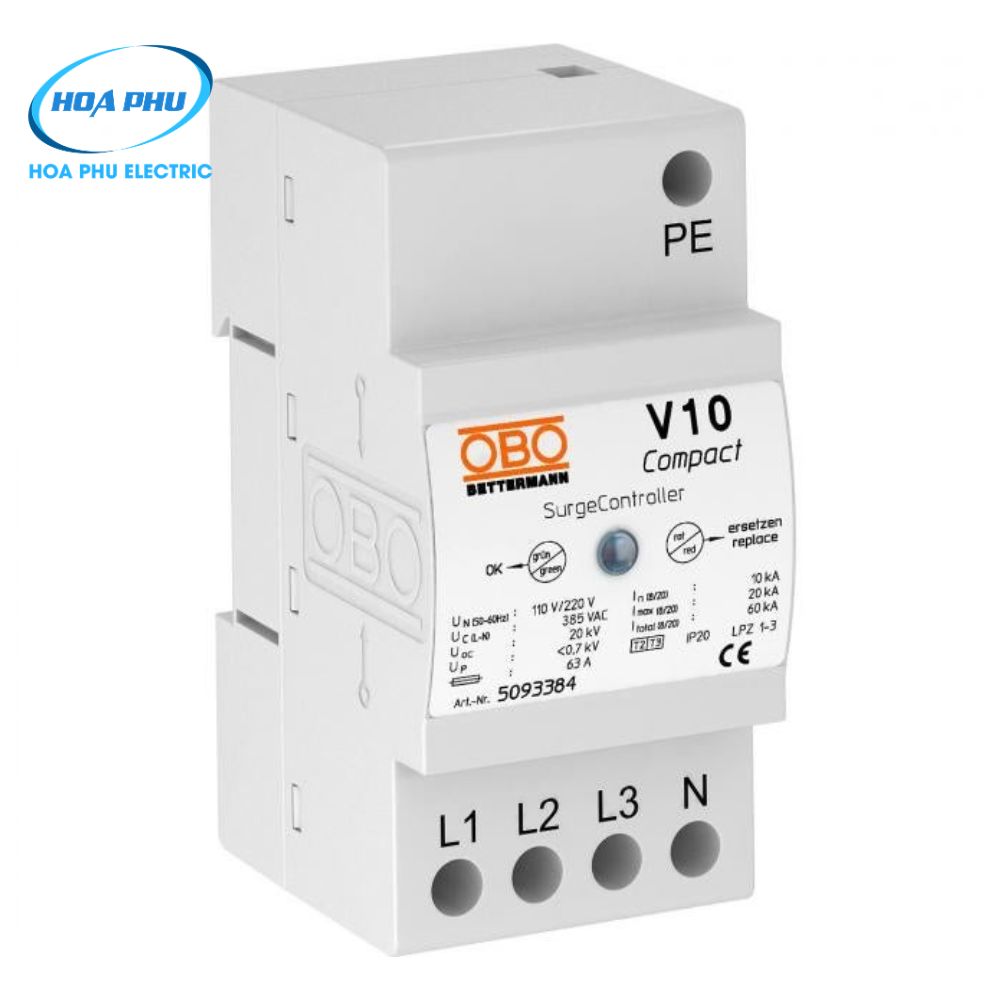

- OBO V10 COMPACT 255 (Mã sản phẩm: 5093380) là thiết bị chống sét lan truyền (SPD) thuộc dòng V10 Series, Type 2+3 của OBO Bettermann, sản xuất tại Hungary.
- Thiết bị cắt xung lan truyền (8/20μs) trên đường nguồn, là giải pháp lắp đặt cho tủ điện nhánh trước những thiết bị đầu cuối. Với khả năng cắt xung lên đến 60 kA (8/20μs), tích hợp giải pháp 3+1 cho hệ thống TN và TT, sử dụng công nghệ varistor hiệu suất cao, cùng bộ ngắt nhiệt, ngắt động và chỉ thị trạng thái bằng mắt, V10 COMPACT 255 giúp bảo vệ hiệu quả hệ thống phân phối điện và các thiết bị điện trong hệ thống ba pha.

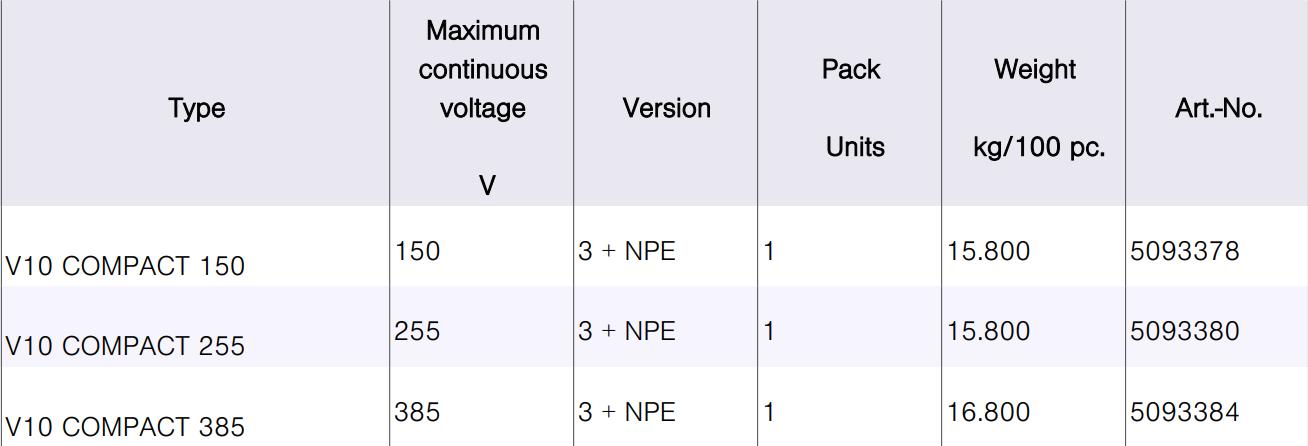

2. Thông số kỹ thuật THIẾT BỊ CHỐNG SÉT LAN TRUYỀN OBO :
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | OBO Bettermann |
| Model | V10 COMPACT 255 |
| Mã sản phẩm | 5093380 |
| Dòng sản phẩm | V10 Series |
| Loại SPD | Type 2+3 |
| Điện áp làm việc liên tục (Uc) | 255 VAC |
| Điện áp danh định | 230 VAC (50/60Hz) |
| Dòng phóng danh định In (8/20μs) | 10 kA |
| Dòng phóng cực đại Imax (8/20μs) | 20 kA |
| Tổng dòng cắt xung (8/20μs) | 60 kA |
| Cấu hình cực | 3+N/PE |
| Hệ thống điện phù hợp | TN, TN-S, TN-C-S, TT |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Chỉ thị trạng thái | Hiển thị trực quan |
| Cấp bảo vệ | IP20 |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Thời gian đáp ứng | < 25 ns |
| Xuất xứ | Hungary |
3. Nguyên lý hoạt động của V10 COMPACT 255 :
SPD V10 COMPACT 255 5093380 hoạt động bằng cách sử dụng varistor hiệu suất cao để dẫn dòng xung quá áp xuống hệ thống tiếp địa khi xuất hiện sét lan truyền hoặc xung đóng cắt trên đường nguồn. Sau khi xung quá áp kết thúc, thiết bị trở về trạng thái làm việc bình thường, duy trì khả năng bảo vệ hệ thống điện và thiết bị đầu cuối.
4. Ưu điểm nổi bật của OBO V10 COMPACT 255 :
- SPD Type 2+3 chất lượng Châu Âu.
- Khả năng cắt xung tổng lên đến 60 kA (8/20μs).

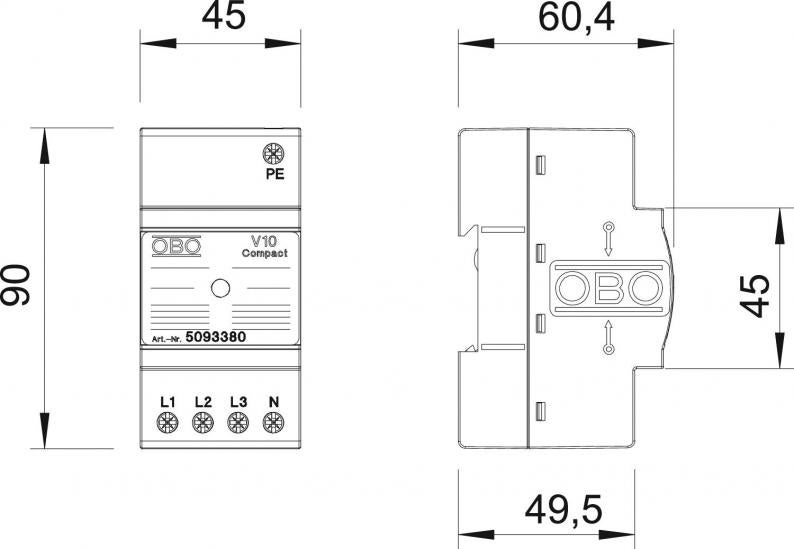

- Thiết kế module nhỏ gọn, chiều rộng 45 mm.
- Tích hợp giải pháp 3+1 cho hệ thống TN và TT.
- Công nghệ varistor hiệu suất cao.
- Có bộ ngắt nhiệt, ngắt động và chỉ thị trạng thái.
- Lắp đặt nhanh trên thanh DIN 35 mm.
- Chính hãng OBO Bettermann, sản xuất tại Hungary
- bảo hành 12 thángg theo nhà nsx
5. Ứng dụng thực tế của THIẾT BỊ CHỐNG SÉT LAN TRUYỀN V10 COMPACT 255 :
- Tủ điện nhánh.
- Tủ điện tầng.
- Hệ thống phân phối điện.
- Nhà máy sản xuất.
- Tòa nhà văn phòng.
- Trung tâm thương mại.
- Bệnh viện.
- Khách sạn.
- Trung tâm dữ liệu (Data Center).
- Hệ thống điều khiển công nghiệp.
- Bảo vệ thiết bị trong hệ thống điện ba pha.
Lưu ý:Kiểm tra định kỳ chỉ thị trạng thái của SPD,Lắp đặt đúng sơ đồ của nhà sản xuất.
6. Hướng dẫn lắp đặt cơ bản của OBO :
Bước 1: Ngắt nguồn điện trước khi lắp đặt.
Bước 2: Gắn thiết bị lên thanh DIN 35 mm.
Bước 3: Đấu nối theo sơ đồ kỹ thuật của OBO Bettermann.
Bước 4: Đấu dây tiếp địa đúng tiêu chuẩn.
Bước 5: Kiểm tra các đầu nối và chỉ thị trạng thái.
Bước 6: Đóng điện và kiểm tra hoạt động của thiết bị.
Lưu ý:Thay thế thiết bị khi hết khả năng bảo vệ theo khuyến nghị của nhà sản xuất.
7. Tài liệu sản phẩm và thiết kế tham khảo của OBO 5093380 V10 COMPACT 255 :
- Catalogue-OBO-HPE: Click để xem/tải về nhé
- CATALOG-OBO – V10 Compact-HPE: Click để xem/tải về nhé
