Mô tả

1. Giới thiệu sản phẩm THIẾT BỊ CHỐNG SÉT LAN TRUYỀN OBO 5093418 :

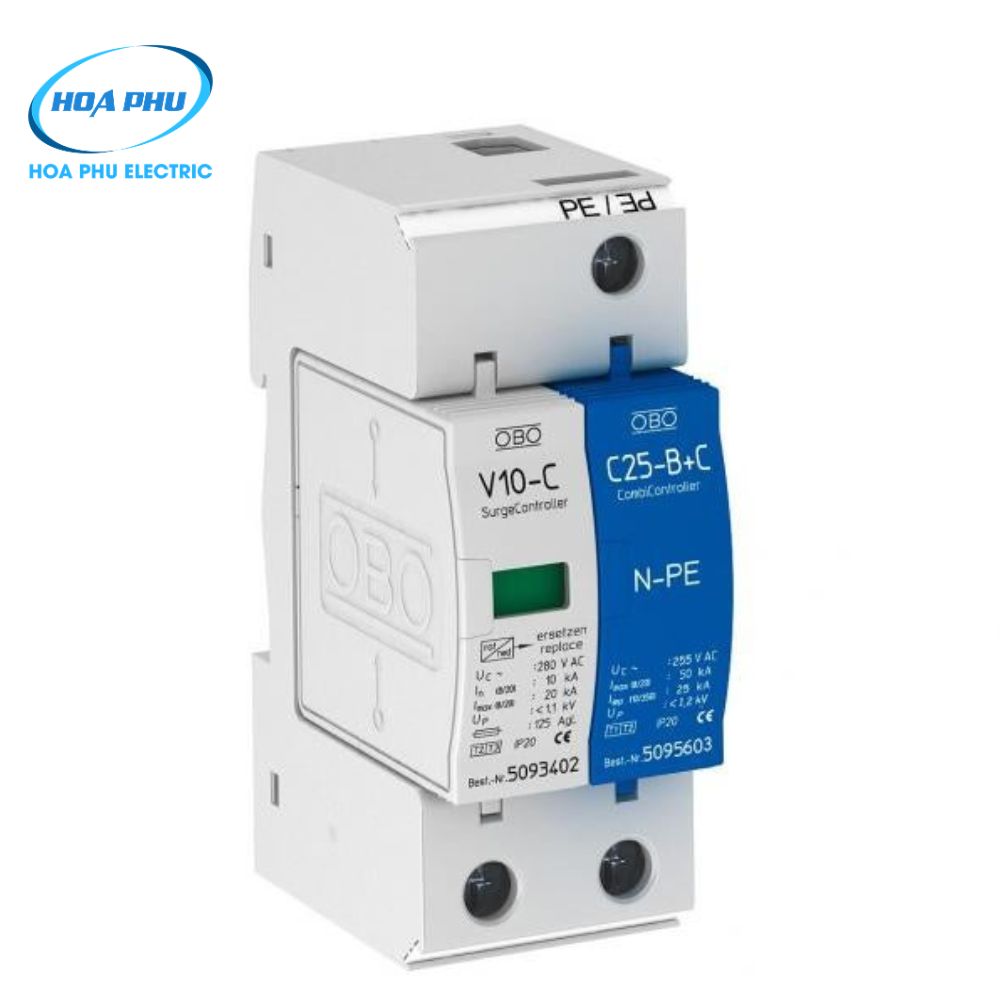

• OBO V10-C 1+NPE-280 (Mã sản phẩm: 5093418) là thiết bị chống sét lan truyền (SPD) thuộc dòng V10 Series, Type 2+3 của OBO Bettermann, được sản xuất tại Hungary.
• Thiết bị cắt xung lan truyền (8/20μs) trên đường nguồn, là giải pháp lắp đặt cho tủ điện nhánh trước những thiết bị đầu cuối. Với cấu hình 1P+NPE, khả năng cắt xung 20kA/P giữa L-N và 50kA trên nhánh N-PE, V10-C 1+NPE-280 giúp bảo vệ hiệu quả hệ thống điện và các thiết bị điện, điện tử khỏi ảnh hưởng của sét lan truyền và xung quá áp trên lưới điện.
• Sản phẩm được ứng dụng rộng rãi trong các tủ điện dân dụng, thương mại và công nghiệp, đặc biệt phù hợp với các hệ thống yêu cầu bảo vệ nguồn điện cho thiết bị đầu cuối.

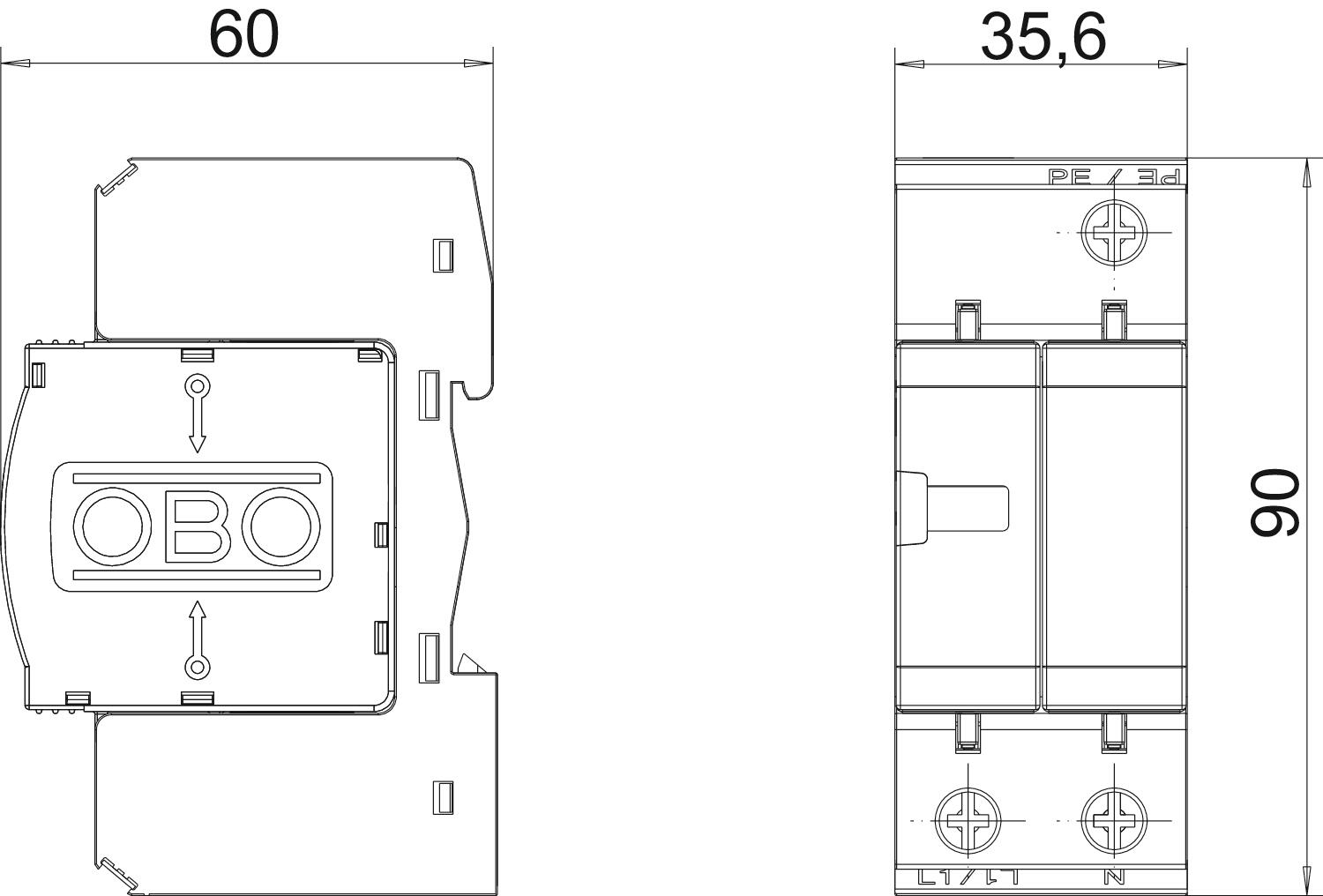

2. Thông số kỹ thuật THIẾT BỊ CHỐNG SÉT LAN TRUYỀN OBO :

3. Nguyên lý hoạt động của 5093418 :

• Trong điều kiện bình thường, thiết bị hoạt động ở trạng thái chờ và không ảnh hưởng đến nguồn điện cấp cho tải.
• Khi xuất hiện xung quá áp do sét lan truyền hoặc xung đóng cắt trên đường nguồn, SPD sẽ dẫn dòng xung xuống hệ thống tiếp địa thông qua các phần tử bảo vệ bên trong, giúp giảm điện áp dư truyền đến thiết bị điện phía sau.
• Sau khi xung quá áp kết thúc, thiết bị tự động trở về trạng thái hoạt động bình thường và tiếp tục bảo vệ hệ thống.

4. Ưu điểm nổi bật của OBO V10-C 1+NPE-280 :

• Thuộc dòng V10 Series Type 2+3.
• Cấu hình 1P+NPE chuyên dụng.
• Khả năng cắt xung 20kA/P L-N.
• Khả năng cắt xung 50kA N-PE.
• Thiết kế nhỏ gọn, lắp đặt trên thanh DIN.
• Hoạt động ổn định, độ tin cậy cao.
• bảo hành 12 thángg theo nhà nsx

5. Ứng dụng thực tế của THIẾT BỊ CHỐNG SÉT LAN TRUYỀN V10-C 1+NPE-280 :

• Tủ điện nhánh.
• Tủ điện phân phối.
• Nhà ở dân dụng.
• Văn phòng.
• Nhà máy sản xuất.
• Khách sạn.
• Trung tâm thương mại.
• Hệ thống điều khiển.
• PLC.
• Biến tần.
• UPS.
• Thiết bị điện tử nhạy cảm.

Lưu ý:Kiểm tra định kỳ chỉ thị trạng thái của SPD,Lắp đặt đúng sơ đồ của nhà sản xuất.

6. Hướng dẫn lắp đặt cơ bản của OBO :

Bước 1: Ngắt toàn bộ nguồn điện trước khi lắp đặt.

Bước 2: Gắn thiết bị lên thanh DIN 35 mm trong tủ điện.

Bước 3: Đấu dây theo sơ đồ kỹ thuật của OBO Bettermann.

Bước 4: Kết nối dây tiếp địa đúng tiêu chuẩn.

Bước 5: Kiểm tra toàn bộ đầu nối trước khi cấp điện.

Bước 6: Đóng điện và kiểm tra trạng thái hoạt động của thiết bị.

Lưu ý:Thay thế thiết bị khi hết khả năng bảo vệ theo khuyến nghị của nhà sản xuất.

7. Tài liệu sản phẩm và thiết kế tham khảo của OBO 5093418 V10-C 1+NPE-280 :

• Catalogue-OBO-HPE: Click để xem/tải về nhé
