1. Giới thiệu sản phẩm tụ bù SHIHLIN SH-SR44070T-7:

SHIHLIN SH-SR44070T-7 là cuộn kháng nối tiếp (Series Reactor) sử dụng trong hệ thống tụ bù công suất phản kháng, giúp hạn chế ảnh hưởng của sóng hài và hỗ trợ hệ thống tụ bù vận hành ổn định hơn.

Model SH-SR44070T-7 được thiết kế cho cấp tụ 70kVAr, điện áp 440V, hệ số kháng 7%, phù hợp kết hợp với tụ bù trong các tủ bù công suất phản kháng có yêu cầu sử dụng cuộn kháng.

Sản phẩm được ứng dụng trong nhà máy, nhà xưởng, tòa nhà và các hệ thống điện công nghiệp có tải phi tuyến như biến tần, UPS, bộ chỉnh lưu và các thiết bị điện tử công suất.

2. Thông số kỹ thuật:

3. Nguyên lý hoạt động:

Cuộn kháng SHIHLIN SH-SR44070T-7 được mắc nối tiếp với tụ bù để tạo thành mạch tụ bù – cuộn kháng.

Khi hệ thống vận hành, cuộn kháng hỗ trợ:

• Hạn chế ảnh hưởng của sóng hài lên tụ bù
• Hạn chế nguy cơ cộng hưởng trong hệ thống
• Hạn chế dòng điện có tần số hài đi qua tụ
• Hỗ trợ bảo vệ tụ bù trước điều kiện vận hành có sóng hài
• Giúp hệ thống bù công suất phản kháng hoạt động ổn định hơn
• Hỗ trợ nâng cao độ bền của hệ thống tụ bù

4. Ưu điểm nổi bật:

Hệ số kháng 7%

Model SH-SR44070T-7 có hệ số kháng 7%, phù hợp sử dụng trong các hệ thống tụ bù được thiết kế theo cấu hình cuộn kháng 7%.

Phù hợp cấp tụ 70kVAr

Cuộn kháng được sử dụng cho cấp tụ bù 70kVAr, thuận tiện khi thiết kế các cấp bù trong tủ tụ bù tự động.

Hỗ trợ hạn chế ảnh hưởng của sóng hài

• Giảm ảnh hưởng của sóng hài đến tụ bù
• Hạn chế nguy cơ cộng hưởng
• Hỗ trợ bảo vệ tụ bù khỏi sóng hài trên đường dây, nhà máy
• Tăng độ ổn định, tuổi thọ của hệ thống bù
• Phù hợp với hệ thống có tải phi tuyến

Bảo hành 12 tháng theo tiêu chuẩn của NSX.

5. Ứng dụng thực tế:

Cuộn kháng SHIHLIN SH-SR44070T-7 phù hợp sử dụng trong:

• Tủ tụ bù tự động có cuộn kháng
• Hệ thống bù công suất phản kháng
• Tủ điện MSB/MDB
• Nhà máy sản xuất
• Nhà xưởng công nghiệp
• Tòa nhà thương mại
• Hệ thống sử dụng nhiều biến tần
• Hệ thống có UPS
• Hệ thống có bộ chỉnh lưu
• Hệ thống có tải phi tuyến

Cuộn kháng cần được lựa chọn đồng bộ với tụ bù và cấu hình thiết kế của từng cấp bù, tránh lựa chọn chỉ dựa vào công suất kVAr.

6. Hướng dẫn lắp đặt cơ bản của SHIHLIN SH-SR44070T-7:

Bước 1: Ngắt nguồn điện
Ngắt hoàn toàn nguồn điện trước khi lắp đặt và thực hiện đầy đủ các biện pháp an toàn điện.

Bước 2: Cố định cuộn kháng
Lắp cuộn kháng chắc chắn trong tủ điện, bố trí khoảng cách thông thoáng để hỗ trợ tản nhiệt.

Bước 3: Đấu dây
Đấu nối tiếp với tụ bù theo đúng sơ đồ thiết kế của hệ thống.

Bước 4: Siết đầu nối
Siết chắc các đầu nối, đảm bảo tiếp xúc điện tốt và hạn chế phát nhiệt tại điểm đấu nối.

Bước 5: Kiểm tra hệ thống

• Kiểm tra điện áp hệ thống xem có vượt ngưỡng điện áp của tụ bù hay không
• Kiểm tra cấp tụ bù tương ứng
• Xác nhận hệ số kháng 7% ( sóng hài đang hiện hữu là bậc mấy )
• Kiểm tra tụ bù đi kèm
• Kiểm tra contactor tụ bù có hoạt động tốt không, tiếp điểm có bị dính không
• Kiểm tra CB/cầu chì bảo vệ cho từng cấp nhánh
• Kiểm tra toàn bộ đầu nối

Bước 6: Đóng điện chạy thử
Đóng điện từng cấp, theo dõi dòng điện, nhiệt độ và trạng thái hoạt động của hệ thống trước khi đưa vào vận hành chính thức.

7. Tài liệu sản phẩm và thiết kế tham khảo của biến dòng SHIHLIN SH-SR44070T-7:

• Catalogue_CuộnKháng_ Shihlin


  KÝ HIỆU MÃ

THÔNG SỐ

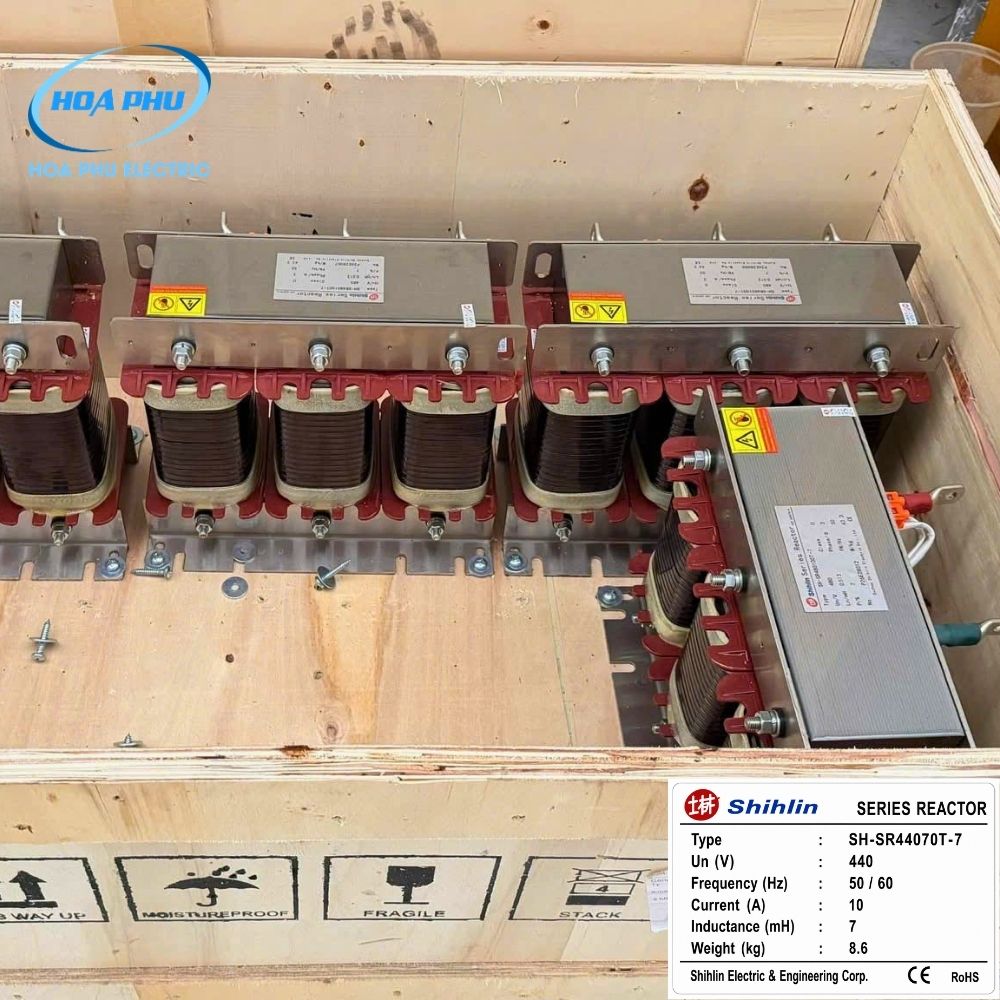

MỘT SỐ HÌNH ẢNH THỰC TẾ CUỘN KHÁNG SHIHLIN
