1. Giới thiệu sản phẩm WONKE FBS 10-4 Cầu Nối 10 Vị Trí Cho Terminal Block JST 1.5 :

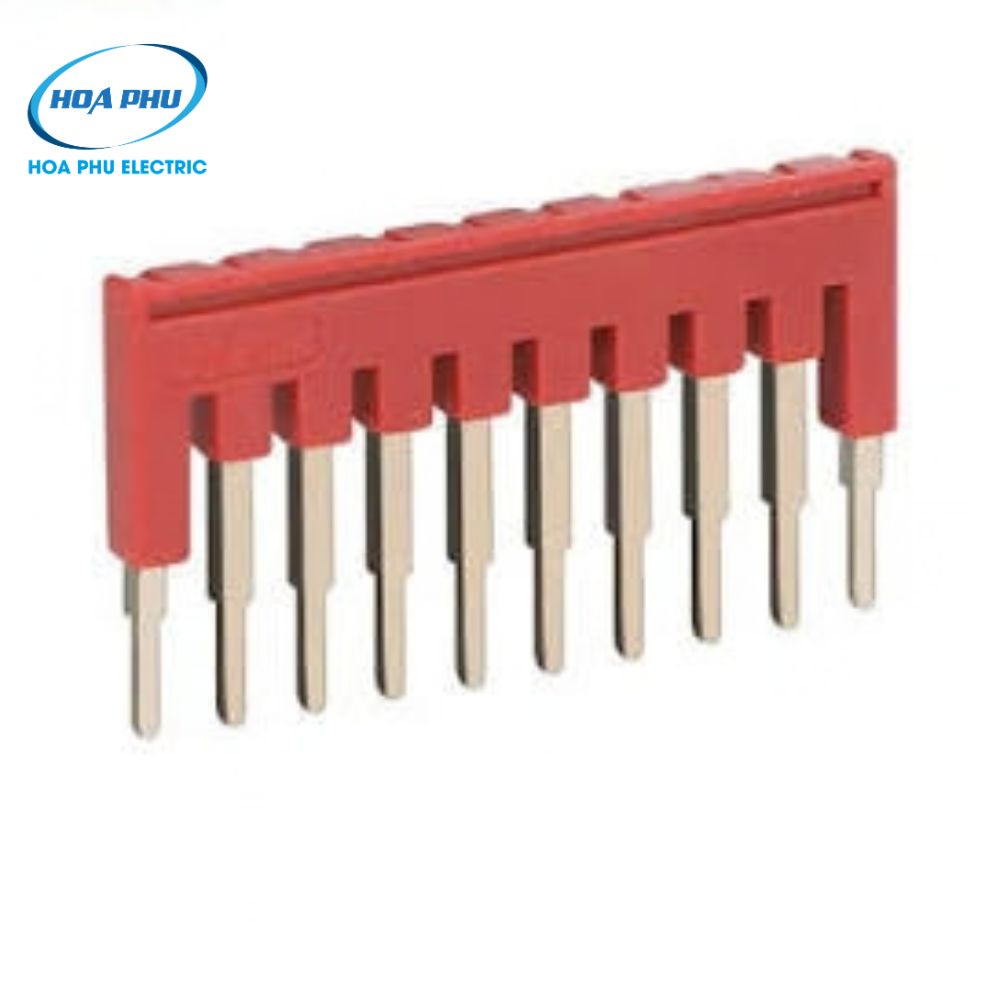

- FBS 10-4 là Plug-in Bridge – cầu nối cắm của WONKE, được sử dụng để liên kết điện giữa nhiều terminal block trong cùng một cụm.
- Sản phẩm tương thích với JST 1.5, JST 1.5-TW và JST 1.5-QU.
- FBS 10-4 có 10 vị trí cầu nối, phù hợp với terminal có bước chân 4.2mm.
- Đây là phụ kiện cầu nối chuyên dùng cho các terminal tương thích, giúp phân phối chung nguồn hoặc tín hiệu giữa nhiều cầu đấu trong tủ điện.
2. Thông số kỹ thuật WONKE Cầu Nối 10 Vị Trí Cho Terminal Block JST 1.5:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | FBS 10-4 |
| Loại sản phẩm | Plug-in Bridge |
| Chức năng | Cầu nối terminal block |
| Số vị trí | 10 vị trí |
| Bước chân | 4.2mm |
| Terminal tương thích | JST 1.5, JST 1.5-TW, JST 1.5-QU |
| Màu sắc | Đỏ |
| Order No. | 100212006 |
| Quy cách đóng gói | 50 cái/gói |
3. Nguyên lý hoạt động của FBS 10-4:
- FBS 10-4 được cắm vào vị trí bridge của các terminal block tương thích.
- Cầu nối tạo liên kết điện chung giữa tối đa 10 terminal được bố trí liền kề.
- Có thể tách các chân tiếp điểm không cần thiết để tạo phương án cầu nối phù hợp với sơ đồ đấu dây.
4. Ưu điểm nổi bật của WONKE :
- Hỗ trợ cầu nối lên đến 10 vị trí.
- Bước chân 4.2mm.
- Tương thích với JST 1.5, JST 1.5-TW và JST 1.5-QU.
- Thiết kế dạng Plug-in Bridge, thuận tiện khi lắp đặt.
- Giúp giảm số lượng dây đấu nối giữa các terminal.
- Phù hợp cho việc phân phối chung nguồn hoặc tín hiệu trong cụm cầu đấu.
5. Ứng dụng thực tế của FBS 10-4 Cầu Nối 10 Vị Trí Cho Terminal Block JST 1.5:
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
Bước 1: Xác định terminal block tương thích với FBS 10-4.
Bước 2: Xác định số lượng terminal cần liên kết điện.
Bước 3: Nếu không sử dụng đủ 10 vị trí, điều chỉnh số chân cầu nối phù hợp với yêu cầu đấu nối.
Bước 4: Đặt FBS 10-4 đúng vị trí bridge trên terminal.
Bước 5: Cắm cầu nối vào các terminal cần liên kết.
Bước 6: Kiểm tra cầu nối đã được lắp đúng vị trí và chắc chắn.
Bước 7: Kiểm tra toàn bộ cụm terminal trước khi đưa hệ thống vào sử dụng.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE FBS 10-4 :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
