Mô tả
1. Giới thiệu sản phẩm WONKE JMBKKB 2.5-PV Cầu Đấu Hai Tầng Có Equipotential Bonder 2.5mm² 500V/32A:

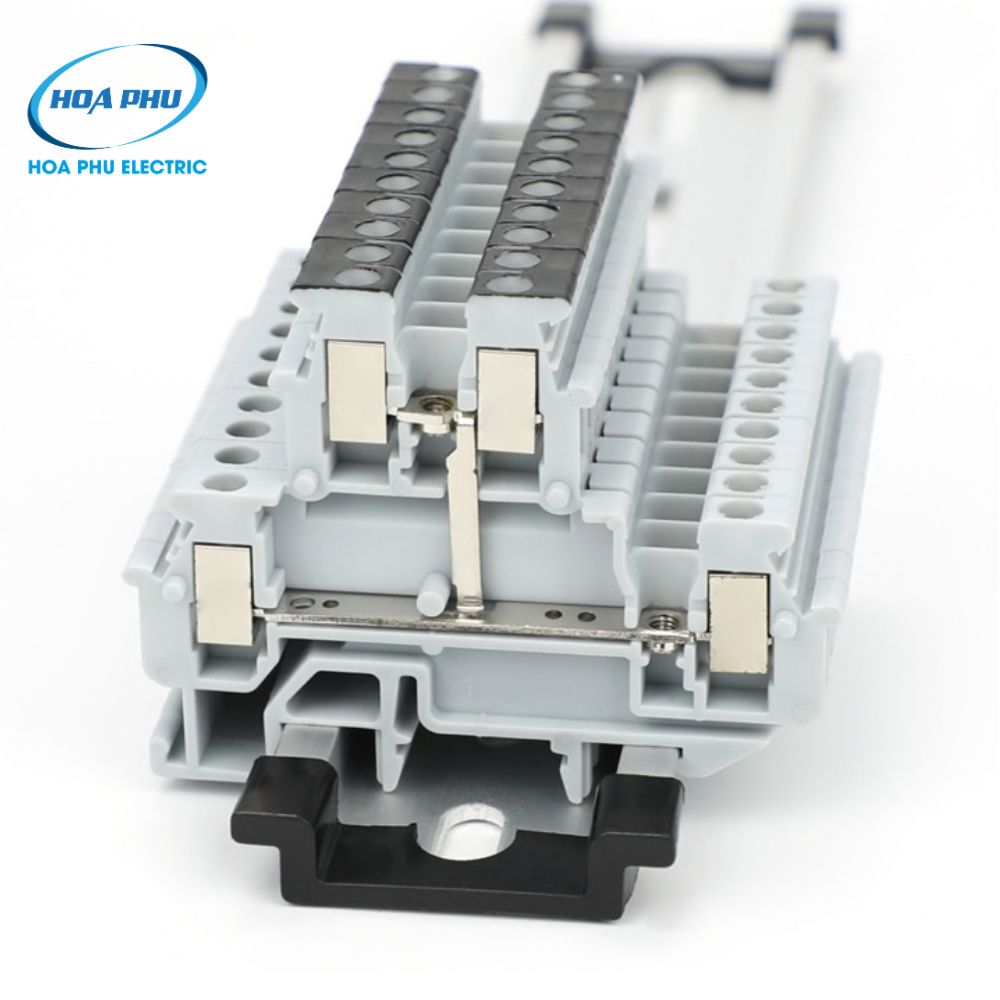

- JMBKKB 2.5-PV là Double Level Terminal Block with Equipotential Bonder – cầu đấu hai tầng có bộ liên kết đẳng thế của WONKE, được sử dụng để bố trí và kết nối nhiều dây dẫn trong tủ điện.
- Sản phẩm có thông số điện 500V/32A, tiết diện danh định 2.5mm², hỗ trợ dây dẫn 0.2-4mm² / 0.2-2.5mm².
- JMBKKB 2.5-PV có kích thước L62.5 × H47.5 × W5.2mm.
- Sản phẩm match với End Cover D-JMBKKB 2.5, Fixed Bridge JFBRNI 10-5N, Insertion Bridge JEB 10-5 và Marker Strip ZB5.
2. Thông số kỹ thuật WONKE Cầu Đấu Hai Tầng Có Equipotential Bonder 2.5mm² 500V/32A:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JMBKKB 2.5-PV |
| Loại sản phẩm | Double Level Terminal Block with Equipotential Bonder |
| Điện áp / dòng điện | 500V/32A |
| Tiết diện danh định | 2.5mm² |
| Tiết diện dây dẫn | 0.2-4mm² / 0.2-2.5mm² |
| Kích thước (L × H × W) | 62.5 × 47.5 × 5.2mm |
| End Cover | D-JMBKKB 2.5 |
| Fixed Bridge | JFBRNI 10-5N |
| Insertion Bridge | JEB 10-5 |
| Marker Strip | ZB5 |
3. Nguyên lý hoạt động của JMBKKB 2.5-PV:
- JMBKKB 2.5-PV có cấu trúc Double Level Terminal Block, bố trí các điểm đấu nối trên hai tầng của terminal.
- Phiên bản PV được trang bị equipotential bonder, tạo liên kết đẳng thế giữa các điểm kết nối theo thiết kế của terminal.
- Khi cần liên kết giữa nhiều terminal, có thể sử dụng Fixed Bridge JFBRNI 10-5N hoặc Insertion Bridge JEB 10-5.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế Double Level Terminal Block – cầu đấu hai tầng.
- Tích hợp equipotential bonder – bộ liên kết đẳng thế.
- Điện áp / dòng điện 500V/32A.
- Tiết diện danh định 2.5mm².
- Hỗ trợ dây dẫn 0.2-4mm² / 0.2-2.5mm².
- Kích thước L62.5 × H47.5 × W5.2mm.
- Match với D-JMBKKB 2.5, JFBRNI 10-5N, JEB 10-5 và ZB5.
5. Ứng dụng thực tế của JMBKKB 2.5-PV Cầu Đấu Hai Tầng Có Equipotential Bonder 2.5mm² 500V/32A :
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặtt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
- Bước 1: Ngắt nguồn điện trước khi tiến hành lắp đặt.
- Bước 2: Lắp JMBKKB 2.5-PV vào vị trí terminal theo thiết kế của tủ điện.
- Bước 3: Chuẩn bị dây dẫn có tiết diện phù hợp.
- Bước 4: Đưa dây dẫn vào đúng vị trí đấu nối của từng tầng.
- Bước 5: Cố định dây dẫn chắc chắn tại các điểm đấu nối.
- Bước 6: Khi cần, sử dụng D-JMBKKB 2.5, JFBRNI 10-5N, JEB 10-5 hoặc ZB5 theo thiết kế cụm terminal.
- Bước 7: Kiểm tra lại toàn bộ điểm đấu nối trước khi cấp nguồn cho hệ thống.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JMBKKB 2.5-PV :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
