1. Giới thiệu sản phẩm WONKE JPT 16 16mm² 90A 1000V :

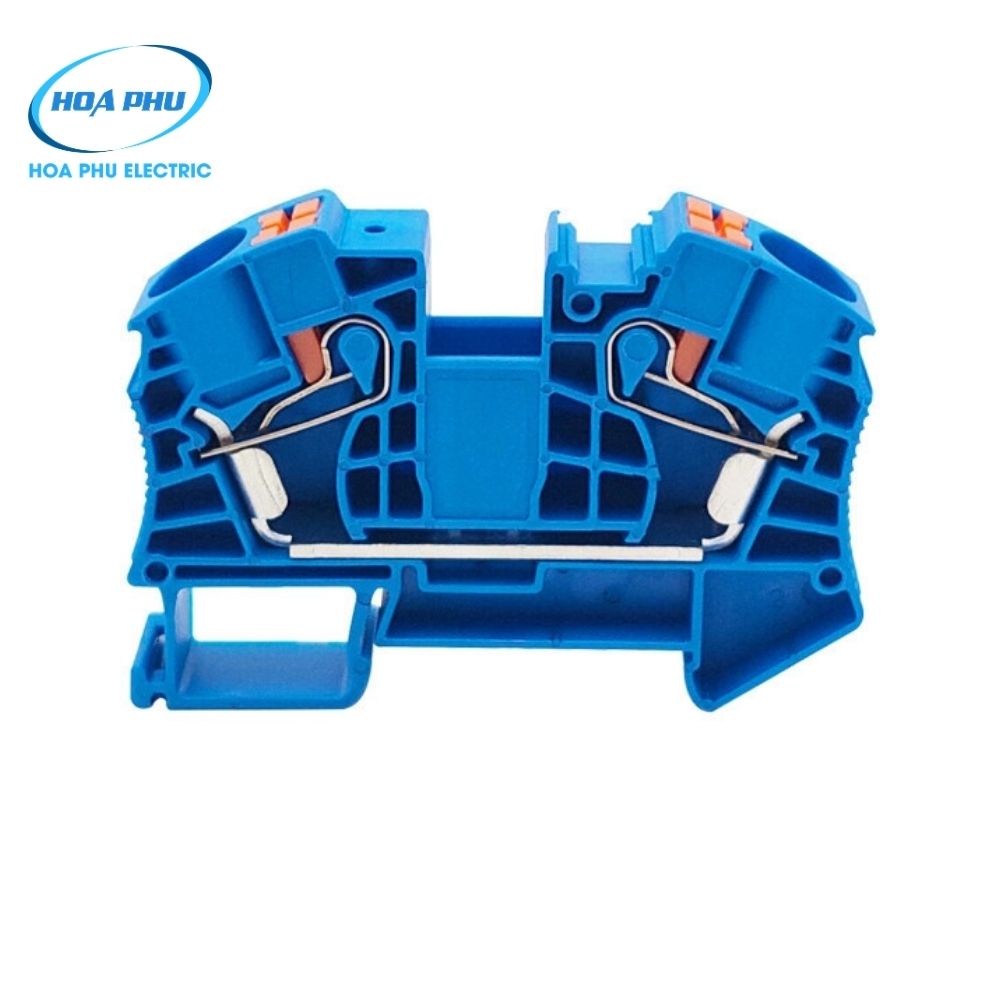

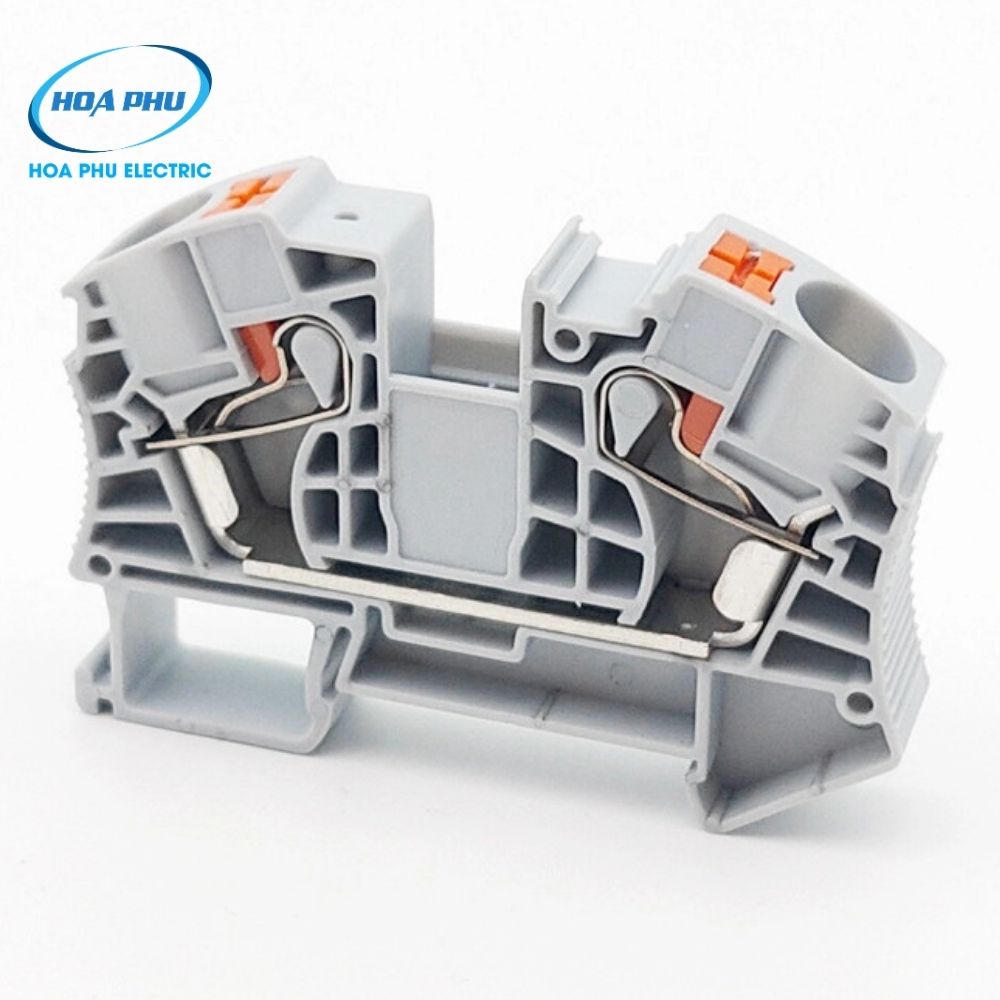

- JPT 16 là cầu đấu dây dạng Push-in Terminal Block thuộc JPT Series của WONKE, được thiết kế để kết nối dây dẫn tiết diện lớn trong tủ điện, hệ thống phân phối điện và các ứng dụng công nghiệp.
- WONKE JPT 16 có điện áp định mức 1000V, dòng điện định mức 90A, hỗ trợ tiết diện dây 0.5-25mm² / 0.5-16mm². Sản phẩm có kích thước 75.4 × 52.6 × 12.2mm, phù hợp cho các vị trí cần cầu đấu Push-in có khả năng mang dòng cao và dây dẫn tiết diện lớn.
- JPT 16 tương thích với End Cover D-JPT 16, cầu nối FBS 2-12 và thanh đánh dấu ZB 10.
2. Thông số kỹ thuật WONKE 16mm² 90A 1000V :
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JPT 16 |
| Loại thiết bị | Push-in Terminal Block |
| Dòng sản phẩm | JPT Series |
| Kiểu kết nối | Push-in |
| Điện áp định mức | 1000V |
| Dòng điện định mức | 90A |
| Tiết diện dây | 0.5-25mm² / 0.5-16mm² |
| Chiều dài | 75.4mm |
| Chiều cao | 52.6mm |
| Chiều rộng | 12.2mm |
| Kích thước L × H × W | 75.4 × 52.6 × 12.2mm |
| End cover | D-JPT 16 |
| Plug-in bridge | FBS 2-12 |
| Marker strip | ZB 10 |
3. Nguyên lý hoạt động của JPT 16:
- WONKE JPT 16 sử dụng cơ cấu kết nối Push-in để giữ dây dẫn và tạo tiếp xúc điện tại điểm đấu nối.
- Khi dây dẫn phù hợp được đưa vào vị trí kết nối, cơ cấu bên trong giữ dây chắc chắn và duy trì tiếp xúc điện. Công nghệ Push-in giúp giảm thao tác siết vít so với cầu đấu bắt vít truyền thống, thuận tiện trong quá trình thi công và bảo trì.
- Khi cần liên kết hai cầu đấu JPT 16, có thể sử dụng cầu nối FBS 2-12 tương thích với sản phẩm.
4. Ưu điểm nổi bật của WONKE :
- Công nghệ Push-in giúp thao tác đấu nối nhanh và thuận tiện.
- Dòng điện định mức lớn 90A.
- Điện áp định mức lên đến 1000V.
- Hỗ trợ dây dẫn có tiết diện phù hợp đến 25mm².
- Phù hợp cho các mạch cần đấu nối dây tiết diện lớn.
- Thiết kế chiều rộng 12.2mm, tối ưu so với yêu cầu đấu nối dòng cao.
- Có cầu nối FBS 2-12 tương thích.
- Hỗ trợ marker ZB 10 giúp đánh dấu và quản lý điểm đấu dây.
- Phù hợp sử dụng trong nhiều hệ thống điện công nghiệp.
5. Ứng dụng thực tế của JPT 16 16mm² 90A 1000V :
- Tủ điện phân phối.
- Tủ điện điều khiển.
- Hệ thống điện công nghiệp.
- Hệ thống máy móc công suất lớn.
- Đấu nối dây nguồn.
- Đấu nối dây dẫn có tiết diện lớn.
- Nhà máy và nhà xưởng sản xuất.
- Hệ thống tự động hóa công nghiệp.
- Các vị trí cần cầu đấu Push-in có dòng định mức đến 90A.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của JPT 16:
Bước 1: Ngắt hoàn toàn nguồn điện trước khi thao tác.
Bước 2: Cố định cầu đấu JPT 16 chắc chắn tại vị trí lắp đặt.
Bước 3: Chuẩn bị dây dẫn có tiết diện phù hợp với thông số cầu đấu.
Bước 4: Đấu dây vào đúng vị trí kết nối Push-in.
Bước 5: Kiểm tra độ chắc chắn của dây, lắp FBS 2-12, marker ZB 10 và end cover nếu cần.
Bước 6: Kiểm tra toàn bộ hệ thống đấu nối trước khi đóng điện chạy thử.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JPT 16 16mm² 90A 1000V:
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
