Mô tả

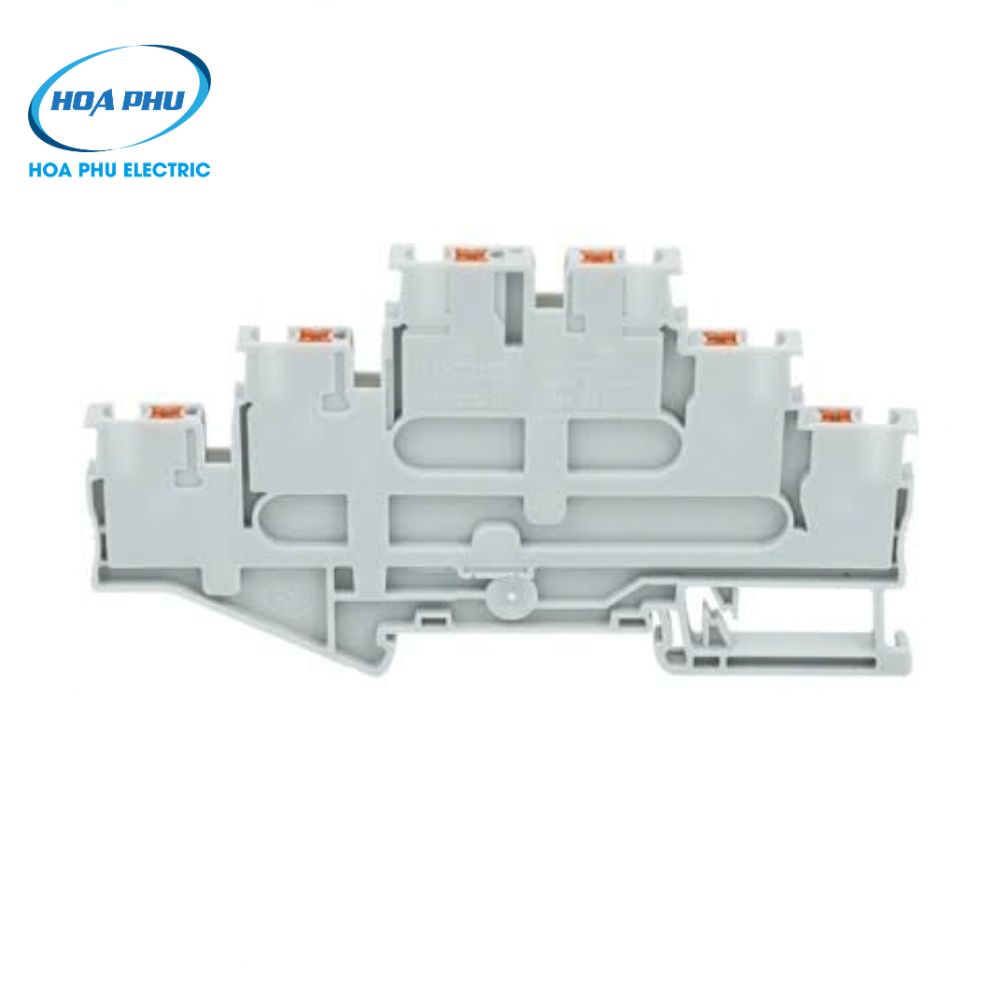

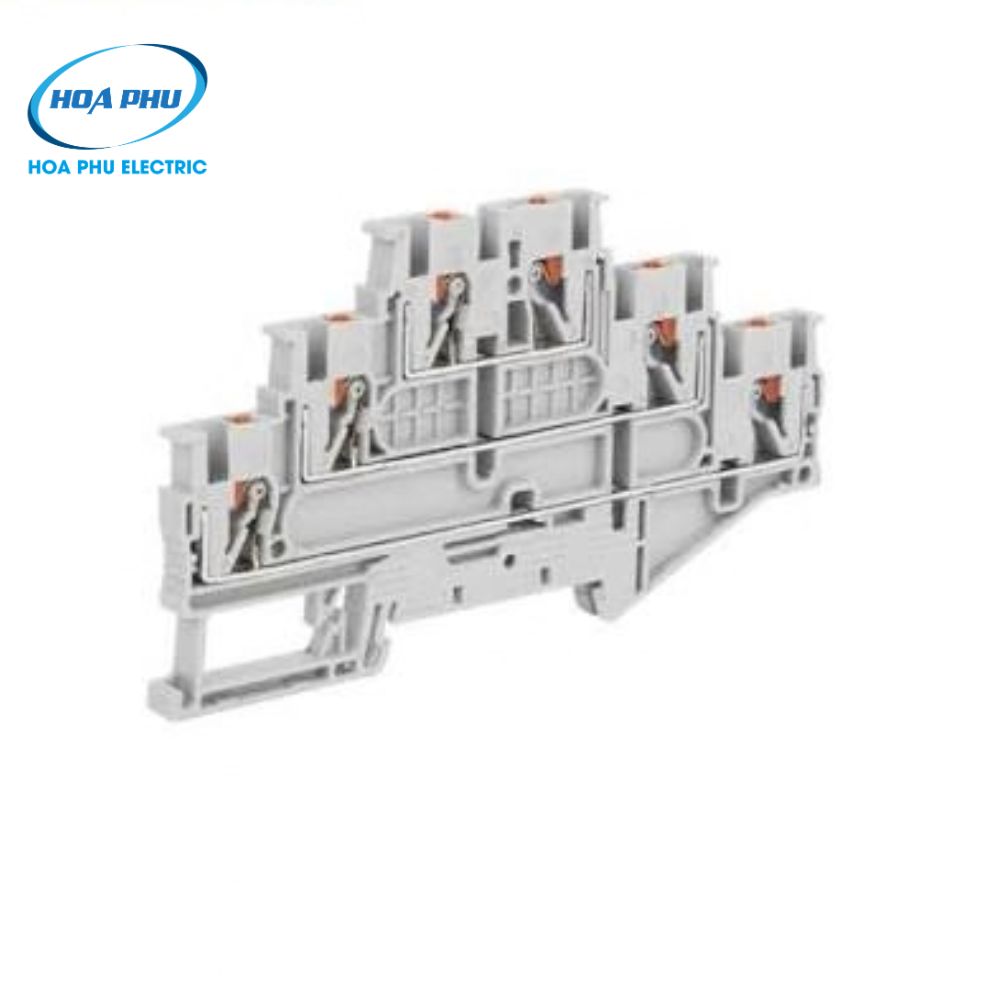

1. Giới thiệu sản phẩm WONKE JPT 2.5-3L 3 Tầng 2.5mm² 20A 500V:
- JPT 2.5-3L là cầu đấu dây Three Levels Push-in Terminal Block của WONKE, sử dụng thiết kế cầu đấu 3 tầng, giúp tăng mật độ điểm đấu nối và tối ưu không gian bố trí trong tủ điện.
- WONKE JPT 2.5-3L có điện áp định mức 500V, dòng điện danh định 20A, tiết diện danh định 2.5mm², hỗ trợ dây cứng 0.14-4mm² và dây mềm 0.14-2.5mm². Dữ liệu điện tối đa của sản phẩm là 24A/500V.
- Sản phẩm sử dụng kiểu kết nối Push-in, kết hợp cấu trúc 3 tầng, phù hợp với các hệ thống cần nhiều điểm đấu nối nhưng có không gian lắp đặt hạn chế.
- Sản phẩm có kích thước L101.3 × H56.5 × W5.2mm.
- JPT 2.5-3L sử dụng End Cover D-JPT 2.5-3L, Partition Plate ATP-JST/JPT, cầu nối FBS 2-5, FBS 3-5, FBS 4-5, FBS 5-5, FBS 10-5 và marker ZBFM 5.
2. Thông số kỹ thuật WONKE 3 Tầng 2.5mm² 20A 500V :
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JPT 2.5-3L |
| Loại thiết bị | Three Levels Push-in Terminal Block |
| Kiểu kết nối | Push-in |
| Cấu trúc | Cầu đấu 3 tầng |
| Điện áp định mức | 500V |
| Dòng điện danh định | 20A |
| Dữ liệu điện tối đa | 24A / 500V |
| Dòng cầu nối tối đa | 20A |
| Tiết diện danh định | 2.5mm² |
| Dây cứng | 0.14-4mm² |
| Dây mềm | 0.14-2.5mm² |
| Chiều dài (L) | 101.3mm |
| Chiều cao (H) | 56.5mm |
| Chiều rộng (W) | 5.2mm |
| Kích thước L × H × W | 101.3 × 56.5 × 5.2mm |
| End Cover | D-JPT 2.5-3L |
| Partition Plate | ATP-JST/JPT |
| Plug-in Bridge | FBS 2-5, FBS 3-5, FBS 4-5, FBS 5-5, FBS 10-5 |
| Marker Strip | ZBFM 5 |
3. Nguyên lý hoạt động của JPT 2.5-3L:
- WONKE JPT 2.5-3L sử dụng cơ cấu kết nối Push-in, cho phép dây dẫn được đưa vào điểm đấu nối và được giữ bằng cơ cấu tiếp xúc bên trong.
- Cấu trúc Three Levels – 3 tầng bố trí các điểm đấu nối thành ba tầng trên cùng một thân cầu đấu, giúp tăng mật độ kết nối mà không cần bố trí nhiều cầu đấu riêng biệt theo chiều ngang.
- Thiết kế Push-in hỗ trợ thao tác đấu nối trực tiếp với dây dẫn phù hợp, đồng thời cấu trúc nhiều tầng đặc biệt hữu ích tại các vị trí có mật độ dây cao.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế cầu đấu 3 tầng giúp tăng mật độ điểm đấu nối.
- Kết nối Push-in thuận tiện cho quá trình đấu dây.
- Điện áp định mức 500V.
- Dòng điện danh định 20A.
- Dữ liệu điện tối đa 24A/500V.
- Tiết diện danh định 2.5mm².
- Hỗ trợ dây cứng 0.14-4mm².
- Hỗ trợ dây mềm 0.14-5mm².
- Chiều rộng 5.2mm, hỗ trợ tối ưu không gian bố trí.
- Hỗ trợ nhiều loại cầu nối FBS 5mm.
- Marker ZBFM 5 hỗ trợ đánh dấu và quản lý các vị trí đấu nối.
5. Ứng dụng thực tế của JPT 2.5-3L 3 Tầng 2.5mm² 20A 500V :
- Tủ điện điều khiển.
- Tủ PLC.
- Hệ thống tự động hóa.
- Hệ thống máy móc công nghiệp.
- Đấu nối dây điều khiển.
- Đấu nối dây tín hiệu.
- Các cụm đấu nối có mật độ dây cao.
- Tủ điện cần tối ưu không gian lắp đặt.
- Nhà máy và dây chuyền sản xuất.
- Các vị trí cần bố trí nhiều điểm đấu nối.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của JPT 2.5-3L:
Bước 1: Ngắt hoàn toàn nguồn điện trước khi thực hiện lắp đặt và đấu nối.
Bước 2: Cố định cầu đấu JPT 2.5-3L chắc chắn tại vị trí lắp đặt.
Bước 3: Chuẩn bị dây dẫn phù hợp: dây cứng 0.14-4mm², dây mềm 0.14-2.5mm².
Bước 4: Đấu dây vào đúng vị trí Push-in của từng tầng theo sơ đồ điện của hệ thống.
Bước 5: Kiểm tra độ chắc chắn của dây sau khi hoàn thành đấu nối.
Bước 6: Lắp các phụ kiện tương thích như FBS 2-5, FBS 3-5, FBS 4-5, FBS 5-5, FBS 10-5, marker ZBFM 5, Partition Plate ATP-JST/JPT và End Cover D-JPT 2.5-3L khi cần.
Bước 7: Kiểm tra toàn bộ các điểm đấu nối trước khi đóng điện và vận hành hệ thống.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JPT 2.5-3L 3 Tầng 2.5mm² 20A 500V :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
