Mô tả

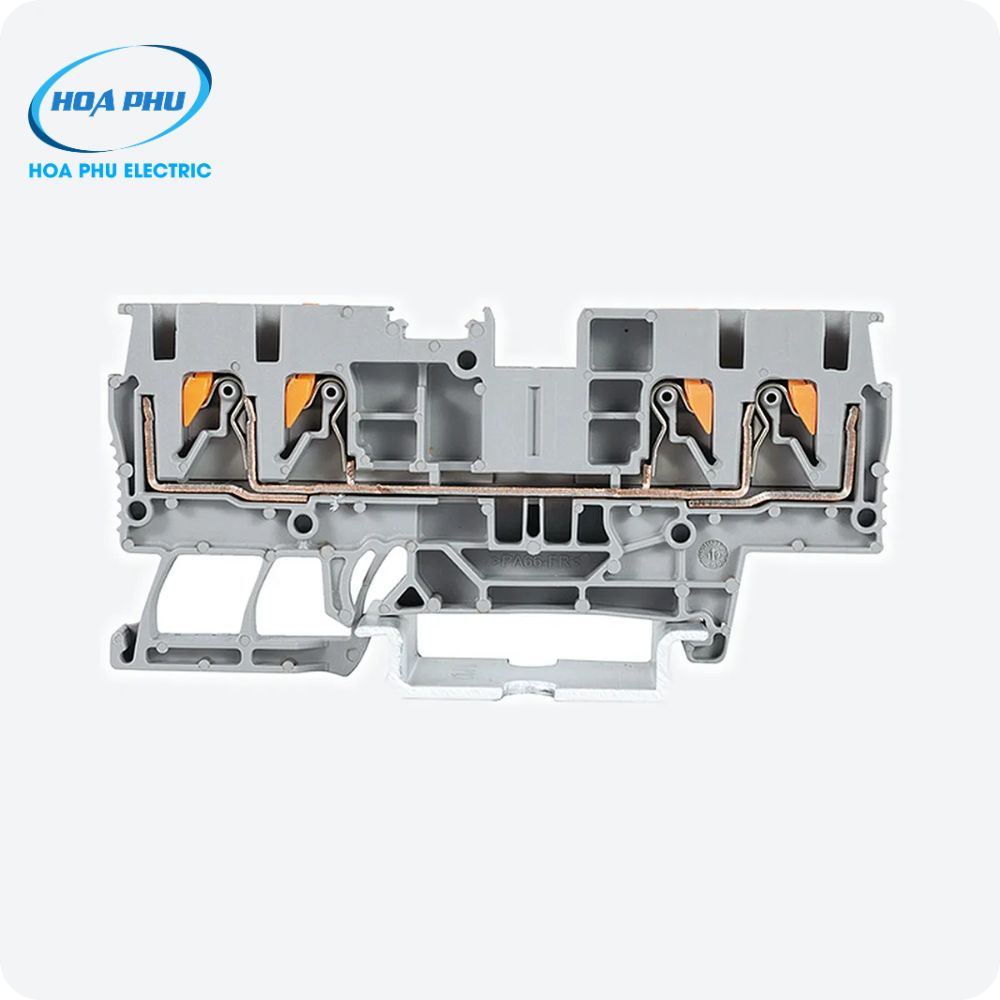

1. Giới thiệu sản phẩm WONKE JPT 2.5-QU Double 2.5mm² 31A 800V :

• JPT 2.5-QU là cầu đấu dây dạng Push-in Double Terminal Block thuộc JPT Series của WONKE, được thiết kế với nhiều điểm kết nối để thuận tiện cho việc đấu nối và phân phối dây trong tủ điện, tủ điều khiển và hệ thống tự động hóa.
• WONKE JPT 2.5-QU có điện áp định mức 800V, dòng điện định mức 31A, hỗ trợ tiết diện dây 0.2-4mm² / 0.2–2.5mm². Sản phẩm có kích thước 72.2 × 36.5 × 5.2mm, với chiều rộng 5.2mm, phù hợp cho các hệ thống cần tăng số điểm đấu nối nhưng vẫn tối ưu không gian tủ điện.
• JPT 2.5-QU tương thích với End Cover D-JST 2.5-QU, các cầu nối FBS 2-5, FBS 3-5, FBS 4-5, FBS 5-5, FBS 10-5 và marker ZB 5.

2. Thông số kỹ thuật WONKE Double 2.5mm² 31A 800V :

3. Nguyên lý hoạt động của JPT 2.5-QU:

• WONKE JPT 2.5-QU sử dụng cơ cấu kết nối Push-in, giúp dây dẫn được giữ tại vị trí đấu nối và duy trì tiếp xúc điện mà không sử dụng kiểu siết vít truyền thống.
• Cấu trúc Double Terminal Block cung cấp nhiều điểm kết nối hơn cầu đấu xuyên thông JPT 2.5 tiêu chuẩn, thuận tiện khi cần phân phối hoặc gom các dây dẫn trong cùng khu vực tủ điện.
• Khi cần liên kết nhiều cầu đấu, JPT 2.5-QU hỗ trợ các cầu nối FBS 2-5, 3-5, 4-5, 5-5 và 10-5.

4. Ưu điểm nổi bật của WONKE :

• Thiết kế Double Terminal Block thuận tiện cho các mạch cần nhiều điểm đấu nối.
• Công nghệ Push-in giúp thao tác đấu dây nhanh và gọn.
• Điện áp định mức lên đến 800V.
• Dòng điện định mức 31A.
• Hỗ trợ dây dẫn đến 4mm² theo dải thông số của sản phẩm.
• Chiều rộng chỉ 5.2mm, thuận tiện bố trí trong tủ điện.
• Có nhiều loại FBS Plug-in Bridge tương thích.
• Hỗ trợ ZB 5 để đánh dấu các điểm đấu dây.
• Phù hợp cho tủ điều khiển và hệ thống tự động hóa có nhiều điểm kết nối.

5. Ứng dụng thực tế của JPT 2.5-QU 2.5mm² Double 2.5mm² 31A 800V :

• Tủ điện điều khiển.
• Tủ PLC.
• Tủ điện phân phối.
• Hệ thống tự động hóa.
• Đấu nối và phân nhánh dây điều khiển.
• Đấu nối dây tín hiệu.
• Hệ thống máy móc công nghiệp.
• Nhà máy và dây chuyền sản xuất.
• Các vị trí cần nhiều điểm kết nối trên cùng một cầu đấu.

Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.

6. Hướng dẫn lắp đặt cơ bản của JPT 2.5-QU:

Bước 1: Ngắt hoàn toàn nguồn điện trước khi thao tác.

Bước 2: Cố định cầu đấu JPT 2.5-QU chắc chắn tại vị trí lắp đặt.

Bước 3: Chuẩn bị dây dẫn có tiết diện phù hợp với thông số của cầu đấu.

Bước 4: Đấu dây vào đúng các vị trí Push-in theo sơ đồ mạch điện.

Bước 5: Kiểm tra độ chắc chắn của dây, lắp cầu nối FBS, marker ZB 5 và end cover nếu cần.

Bước 6: Kiểm tra toàn bộ hệ thống đấu nối trước khi đóng điện chạy thử.

Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.

7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JPT 2.5-QU Double 2.5mm² 31A 800V :

• Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
