1. Giới thiệu sản phẩm WONKE JPTTB 2.5-3L-PE 2.5mm² 20A 500V :

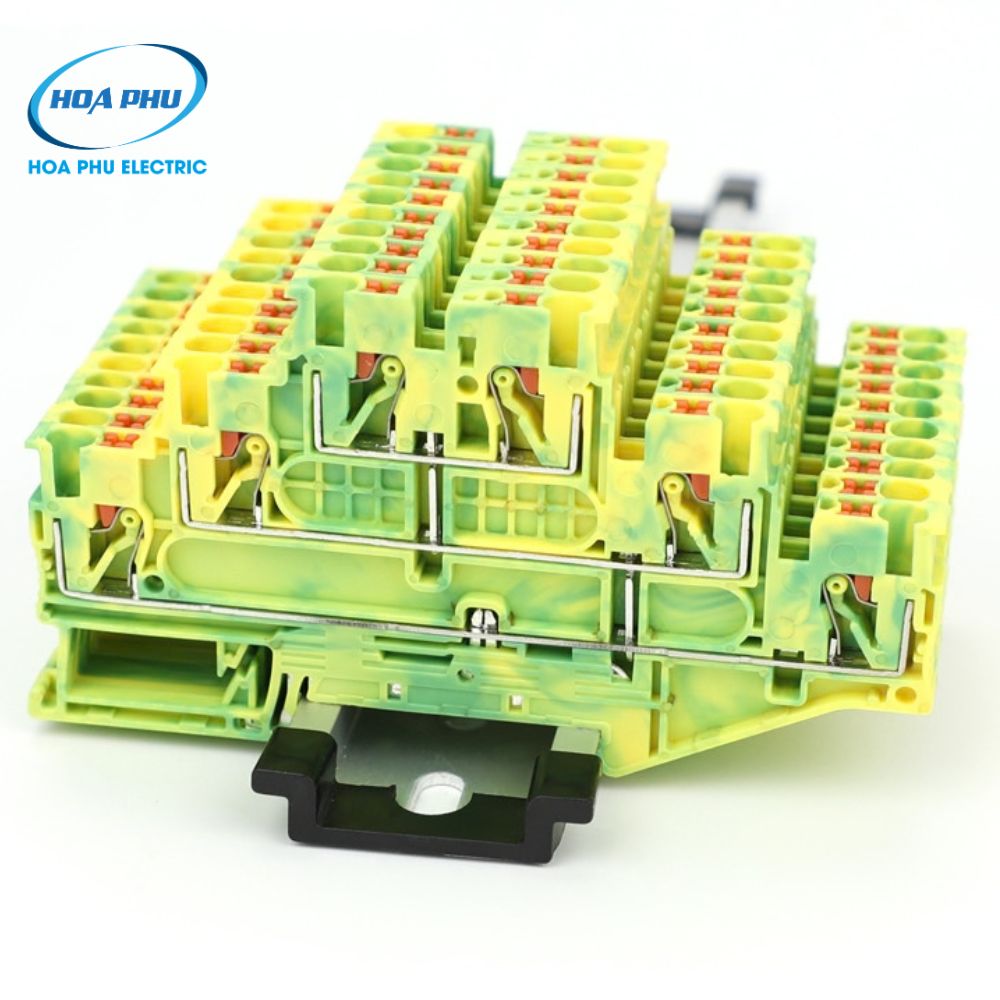

- JPT 2.5-3L-PE là cầu đấu tiếp địa Three Levels Push-in Ground Terminal Block của WONKE, sử dụng thiết kế 3 tầng và kiểu kết nối Push-in.
- Sản phẩm có điện áp định mức 500V, dòng điện danh định 20A, tiết diện danh định 2.5mm². Dữ liệu điện tối đa của dòng JPT 2.5-3L là 24A / 500V, dòng cầu nối tối đa 20A.
- JPT 2.5-3L-PE hỗ trợ dây cứng 0.14-4mm² và dây mềm 0.14-2.5mm².
- Thiết kế 3 tầng giúp tăng mật độ điểm đấu nối theo chiều dọc, phù hợp cho các hệ thống cần tối ưu không gian trong tủ điện.
- Sản phẩm có kích thước L101.3 × H56.5 × W5.2mm.
- Phụ kiện tương thích gồm End Cover D-JPT 2.5-3L, Partition Plate ATP-JST/JPT, cầu nối FBS 2-5, FBS 3-5, FBS 4-5, FBS 5-5, FBS 10-5 và marker ZBFM 5.
2. Thông số kỹ thuật WONKE 2.5mm² 20A 500V :
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JPT 2.5-3L-PE |
| Loại thiết bị | Three Levels Push-in Ground Terminal Block |
| Kiểu kết nối | Push-in |
| Chức năng | Cầu đấu tiếp địa PE |
| Số tầng | 3 tầng |
| Điện áp định mức | 500V |
| Dòng điện danh định | 20A |
| Dữ liệu điện tối đa | 24A / 500V |
| Dòng cầu nối tối đa | 20A |
| Tiết diện danh định | 2.5mm² |
| Dây cứng | 0.14-4mm² |
| Dây mềm | 0.14-2.5mm² |
| Chiều dài (L) | 101.3mm |
| Chiều cao (H) | 56.5mm |
| Chiều rộng (W) | 5.2mm |
| Kích thước L × H × W | 101.3 × 56.5 × 5.2mm |
| End Cover | D-JPT 2.5-3L |
| Partition Plate | ATP-JST/JPT |
| Plug-in Bridge | FBS 2-5, FBS 3-5, FBS 4-5, FBS 5-5, FBS 10-5 |
| Marker Strip | ZBFM 5 |
3. Nguyên lý hoạt động của JPTTB 2.5-3L-PE:
- WONKE JPT 2.5-3L-PE sử dụng cơ cấu kết nối Push-in, cho phép dây dẫn được đưa vào điểm đấu nối và được giữ bằng cơ cấu tiếp xúc bên trong.
- Cấu trúc 3 tầng bố trí các điểm kết nối theo chiều dọc, giúp tăng mật độ đấu nối mà không cần mở rộng nhiều không gian theo chiều ngang.
- Phiên bản PE được thiết kế cho đường dây bảo vệ Protective Earth, phục vụ việc tổ chức và đấu nối tiếp địa trong hệ thống điện.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế cầu đấu Push-in 3 tầng.
- Chuyên dụng cho đấu nối PE – Protective Earth.
- Điện áp định mức 500V.
- Dòng điện danh định 20A.
- Tiết diện danh định 2.5mm².
- Hỗ trợ dây cứng 0.14-4mm².
- Hỗ trợ dây mềm 0.14-2.5mm².
- Chiều rộng chỉ 5.2mm, giúp tăng mật độ bố trí cầu đấu.
- Hỗ trợ các cầu nối dòng FBS 5mm.
- Sử dụng marker ZBFM 5 để đánh dấu vị trí đấu nối.
5. Ứng dụng thực tế của JPTTB 2.5-3L-PE 2.5mm² 20A 500V :
- Tủ điện điều khiển.
- Tủ PLC.
- Hệ thống tự động hóa.
- Hệ thống máy móc công nghiệp.
- Đấu nối dây điều khiển.
- Đấu nối dây tín hiệu.
- Các cụm đấu nối có mật độ dây cao.
- Tủ điện cần tối ưu không gian lắp đặt.
- Nhà máy và dây chuyền sản xuất.
- Các vị trí cần bố trí nhiều điểm đấu nối.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
Bước 1: Ngắt hoàn toàn nguồn điện trước khi thực hiện lắp đặt và đấu nối.
Bước 2: Lắp và cố định cầu đấu JPT 2.5-3L-PE tại vị trí phù hợp.
Bước 3: Chuẩn bị dây dẫn có tiết diện phù hợp: dây cứng 0.14-4mm², dây mềm 0.14-2.5mm².
Bước 4: Xác định đúng vị trí đấu nối trên từng tầng và đưa dây PE vào điểm Push-in.
Bước 5: Kiểm tra dây dẫn đã được giữ chắc chắn tại các điểm kết nối.
Bước 6: Lắp End Cover D-JPT 2.5-3L, Partition Plate ATP-JST/JPT, cầu nối dòng FBS 5mm và marker ZBFM 5 khi cần.
Bước 7: Kiểm tra toàn bộ các điểm đấu nối và hệ thống tiếp địa trước khi cấp nguồn.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JPTTB 2.5-3L-PE :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
