Mô tả

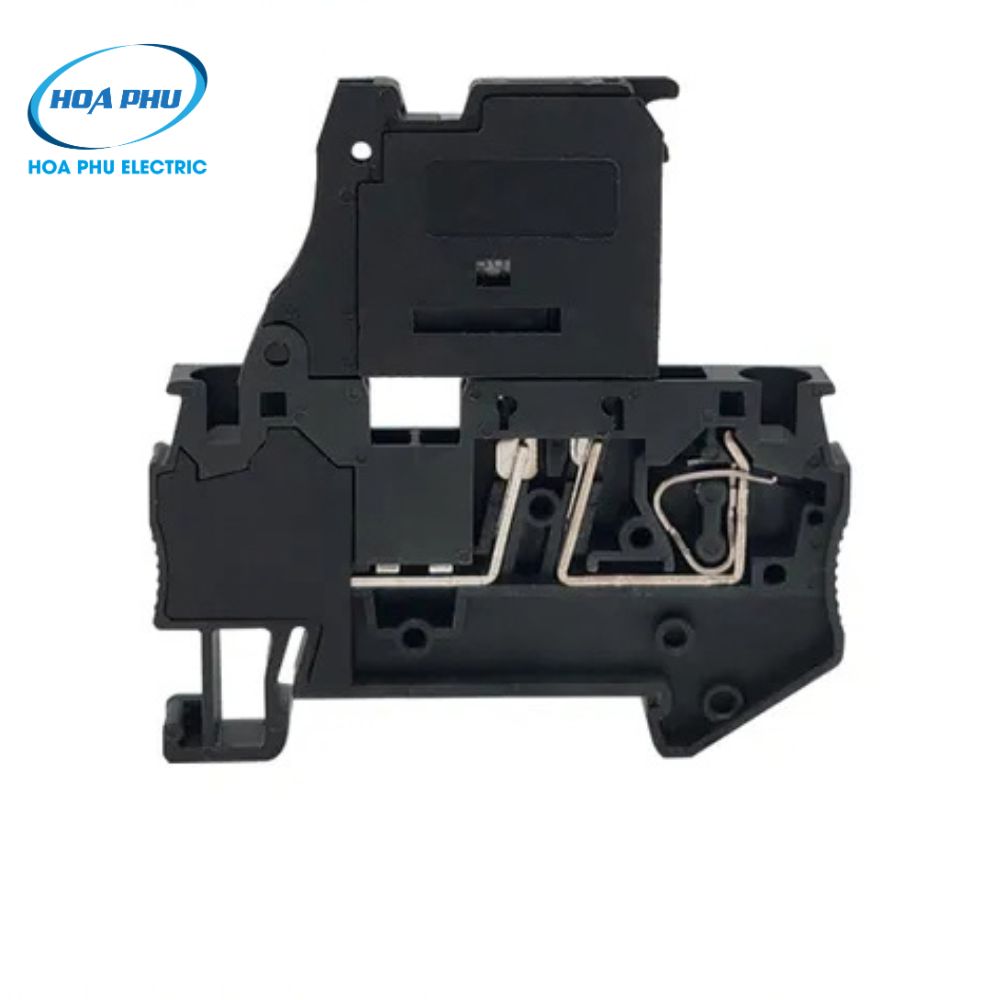

1. Giới thiệu sản phẩm WONKE JST 4-HESI Cầu Đấu Cầu Chì Lò Xo 6.3A 500V 4mm²:
- JST 4-HESI là cầu đấu cầu chì Fuse Spring-cage Terminal Block của WONKE, tích hợp vị trí lắp cầu chì và cần ngắt trên terminal block.
- Sản phẩm sử dụng cầu chì kích thước 5 × 20mm, có dòng điện định mức 6.3A, điện áp định mức 500V theo IEC và tiết diện danh định 4mm².
- JST 4-HESI hỗ trợ dây cứng 0.08-6mm² và dây mềm 0.14-4mm².
- Sản phẩm có chiều rộng 6.2mm, chiều dài 62.5mm và chiều cao 61.6mm.
- Phụ kiện tương thích gồm Partition Plate ATP-JST/JPT, cầu nối FBS 2-6, FBS 3-6, FBS 4-6, FBS 5-6, FBS 10-6 và marker ZB 6 / ZBFM 6.
2. Thông số kỹ thuật WONKE Cầu Đấu Cầu Chì Lò Xo 6.3A 500V 4mm²:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JST 4-HESI |
| Loại sản phẩm | Fuse Spring-cage Terminal Block |
| Loại cầu chì | 5 × 20mm |
| Điện áp định mức IEC | 500V |
| Điện áp định mức UL | 300V |
| Dòng điện định mức | 6.3A |
| Dòng điện bridge tối đa | 32A |
| Tiết diện danh định | 4mm² |
| Dây cứng | 0.08-6mm² |
| Dây mềm | 0.14-4mm² |
| Kích thước (W × L × H) | 6.2 × 62.5 × 61.6mm |
| Partition Plate | ATP-JST/JPT |
| Plug-in Bridge | FBS 2-6 / 3-6 / 4-6 / 5-6 / 10-6 |
| Marker | ZB 6 / ZBFM 6 |
3. Nguyên lý hoạt động của JST 4-HESI:
- JST 4-HESI sử dụng công nghệ kết nối Spring-cage, trong đó dây dẫn được giữ bằng cơ cấu lò xo bên trong terminal block.
- Cầu chì 5 × 20mm được lắp trực tiếp trên terminal để bảo vệ mạch điện. Khi dòng điện vượt quá khả năng của cầu chì, cầu chì sẽ ngắt mạch.
- Thiết kế cần ngắt cho phép mở mạch tại terminal, thuận tiện khi cần kiểm tra hoặc thay cầu chì.
4. Ưu điểm nổi bật của WONKE :
- Tích hợp vị trí lắp cầu chì 5 × 20mm.
- Công nghệ kết nối Spring-cage.
- Dòng điện định mức 6.3A.
- Điện áp định mức 500V theo IEC.
- Tiết diện danh định 4mm².
- Hỗ trợ dây cứng đến 6mm².
- Chiều rộng chỉ 6.2mm, giúp tối ưu không gian lắp đặt.
- Hỗ trợ cầu nối FBS từ 2 đến 10 cực.
5. Ứng dụng thực tế của JST 4-HESI Cầu Đấu Cầu Chì Lò Xo 6.3A 500V 4mm²:
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
Bước 1: Ngắt nguồn điện trước khi thực hiện đấu nối.
Bước 2: Lắp JST 4-HESI vào vị trí phù hợp trên thanh DIN.
Bước 3: Chuẩn bị dây dẫn có tiết diện nằm trong phạm vi đấu nối của terminal block.
Bước 4: Đưa dây dẫn đã tuốt vào đúng vị trí kết nối Spring-cage.
Bước 5: Lắp cầu chì 5 × 20mm có thông số phù hợp vào vị trí cầu chì.
Bước 6: Nếu cần liên kết các terminal liền kề, sử dụng FBS 2-6, FBS 3-6, FBS 4-6, FBS 5-6 hoặc FBS 10-6.
Bước 7: Kiểm tra lại dây dẫn, cầu chì và các phụ kiện trước khi cấp nguồn.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JST 4-HESI :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
