1. Giới thiệu sản phẩm WONKE JSTTB 4-PE Cầu Đấu Tiếp Địa Lò Xo 2 Tầng 32A 500V 4mm²:

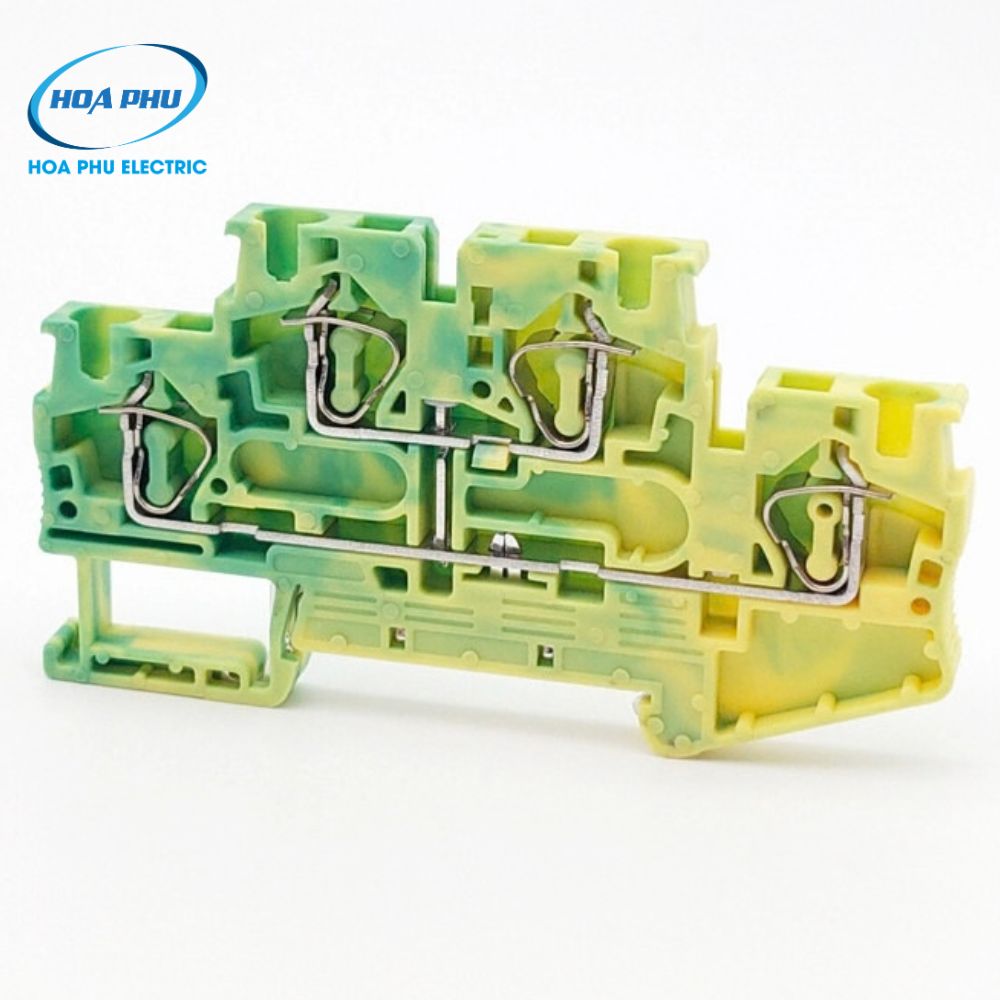

- JSTTB 4-PE là cầu đấu tiếp địa Spring-cage Two Level Ground Terminal Block của WONKE, thiết kế 2 tầng giúp bố trí các điểm đấu nối theo chiều dọc.
- Sản phẩm có dòng điện định mức 32A, điện áp định mức 500V và tiết diện danh định 4mm².
- JSTTB 4-PE hỗ trợ dây cứng 0.08-6mm² và dây mềm 0.08-4mm².
- Sản phẩm có kích thước L84.4 × H46.3 × W6.2mm.
- Phụ kiện tương thích gồm End Cover D-JSTTB 4 và marker ZBFM 6.
2. Thông số kỹ thuật WONKE Cầu Đấu Tiếp Địa Lò Xo 2 Tầng 32A 500V 4mm²:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JSTTB 4-PE |
| Loại sản phẩm | Spring-cage Two Level Ground Terminal Block |
| Chức năng | Cầu đấu tiếp địa PE |
| Cấu trúc | 2 tầng |
| Điện áp định mức | 500V |
| Dòng điện định mức | 32A |
| Tiết diện danh định | 4mm² |
| Dây cứng | 0.08-6mm² |
| Dây mềm | 0.08-4mm² |
| Kích thước (L × H × W) | 84.4 × 46.3 × 6.2mm |
| End Cover | D-JSTTB 4 |
| Marker | ZBFM 6 |
3. Nguyên lý hoạt động của JSTTB 4-PE:
- JSTTB 4-PE sử dụng công nghệ kết nối Spring-cage, dây dẫn được giữ và cố định bằng cơ cấu lò xo bên trong terminal block.
- Thiết kế 2 tầng cho phép bố trí các điểm đấu nối theo chiều dọc, giúp tận dụng không gian trong cụm terminal.
- Terminal PE được sử dụng để kết nối dây tiếp địa bảo vệ trong hệ thống điện khi lắp trên thanh DIN.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế 2 tầng, tối ưu không gian lắp đặt.
- Chuyên dụng cho kết nối tiếp địa PE.
- Công nghệ kết nối Spring-cage.
- Dòng điện định mức 32A.
- Điện áp định mức 500V.
- Tiết diện danh định 4mm².
- Hỗ trợ dây cứng đến 6mm².
- Chiều rộng 6.2mm, phù hợp bố trí trong cụm terminal.
5. Ứng dụng thực tế của JSTTB 4-PE Cầu Đấu Tiếp Địa Lò Xo 2 Tầng 32A 500V 4mm²:
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
Bước 1: Ngắt nguồn điện trước khi thực hiện đấu nối.
Bước 2: Lắp JSTTB 4-PE vào vị trí phù hợp trên thanh DIN.
Bước 3: Chuẩn bị dây PE trong phạm vi 0.08-6mm² đối với dây cứng hoặc 0.08-4mm² đối với dây mềm.
Bước 4: Tuốt dây với chiều dài phù hợp và mở cơ cấu Spring-cage.
Bước 5: Đưa dây PE vào đúng vị trí đấu nối trên terminal và cố định dây bằng cơ cấu lò xo.
Bước 6: Lắp D-JSTTB 4 và marker ZBFM 6 khi cần hoàn thiện cụm terminal.
Bước 7: Kiểm tra lại độ chắc chắn của dây và hệ thống tiếp địa trước khi vận hành.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JSTTB 4-PE :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
