Mô tả

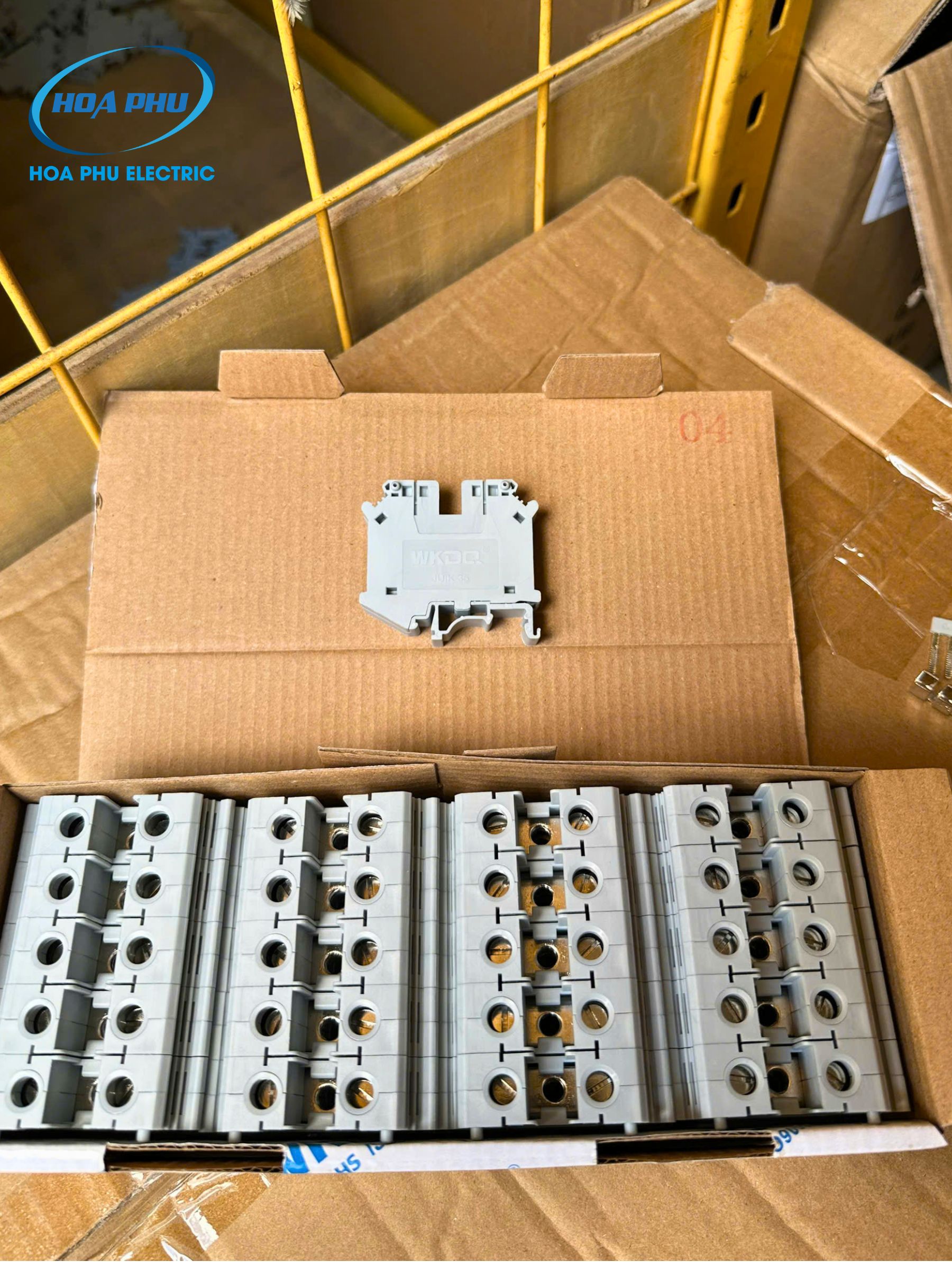

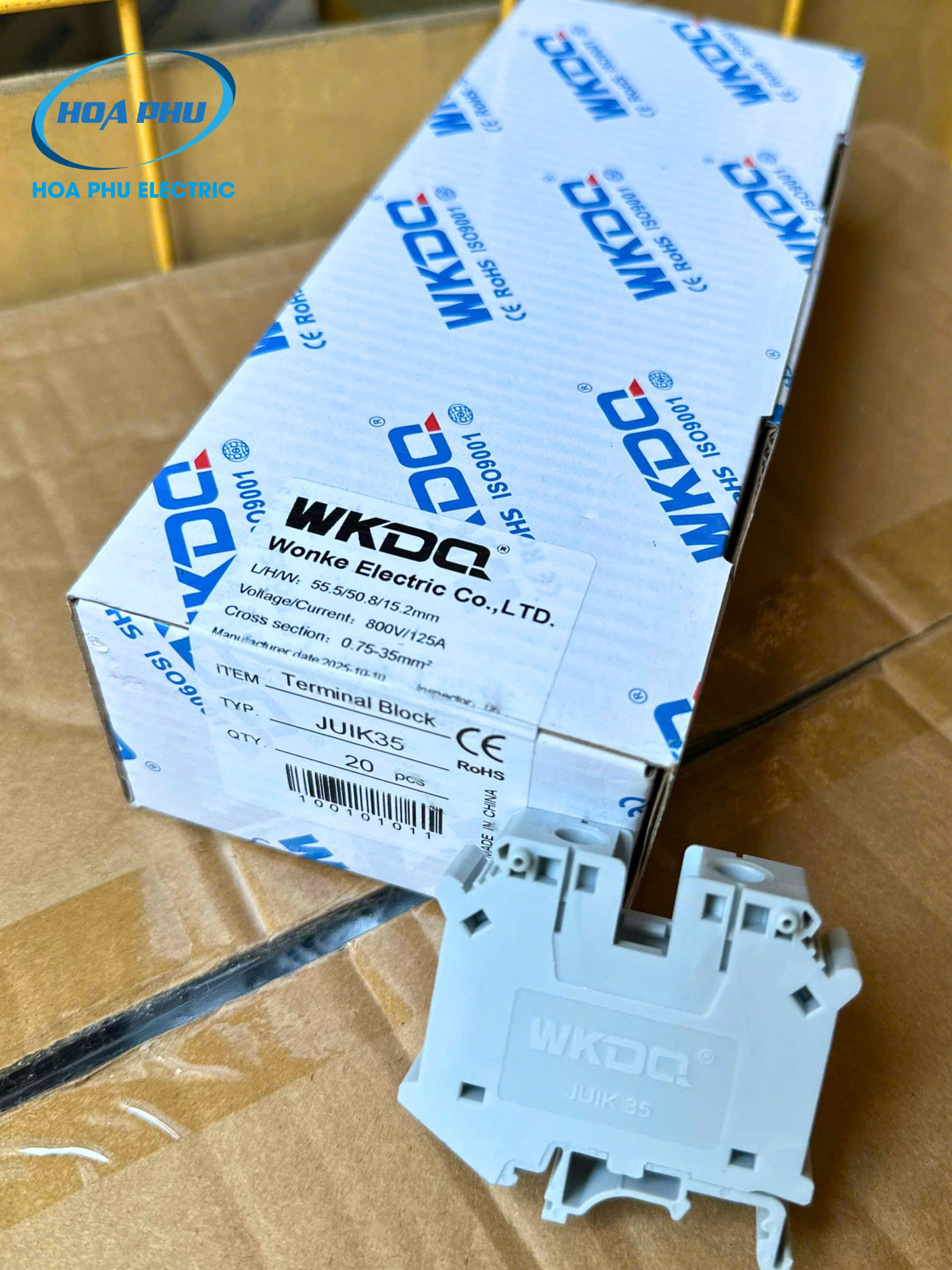

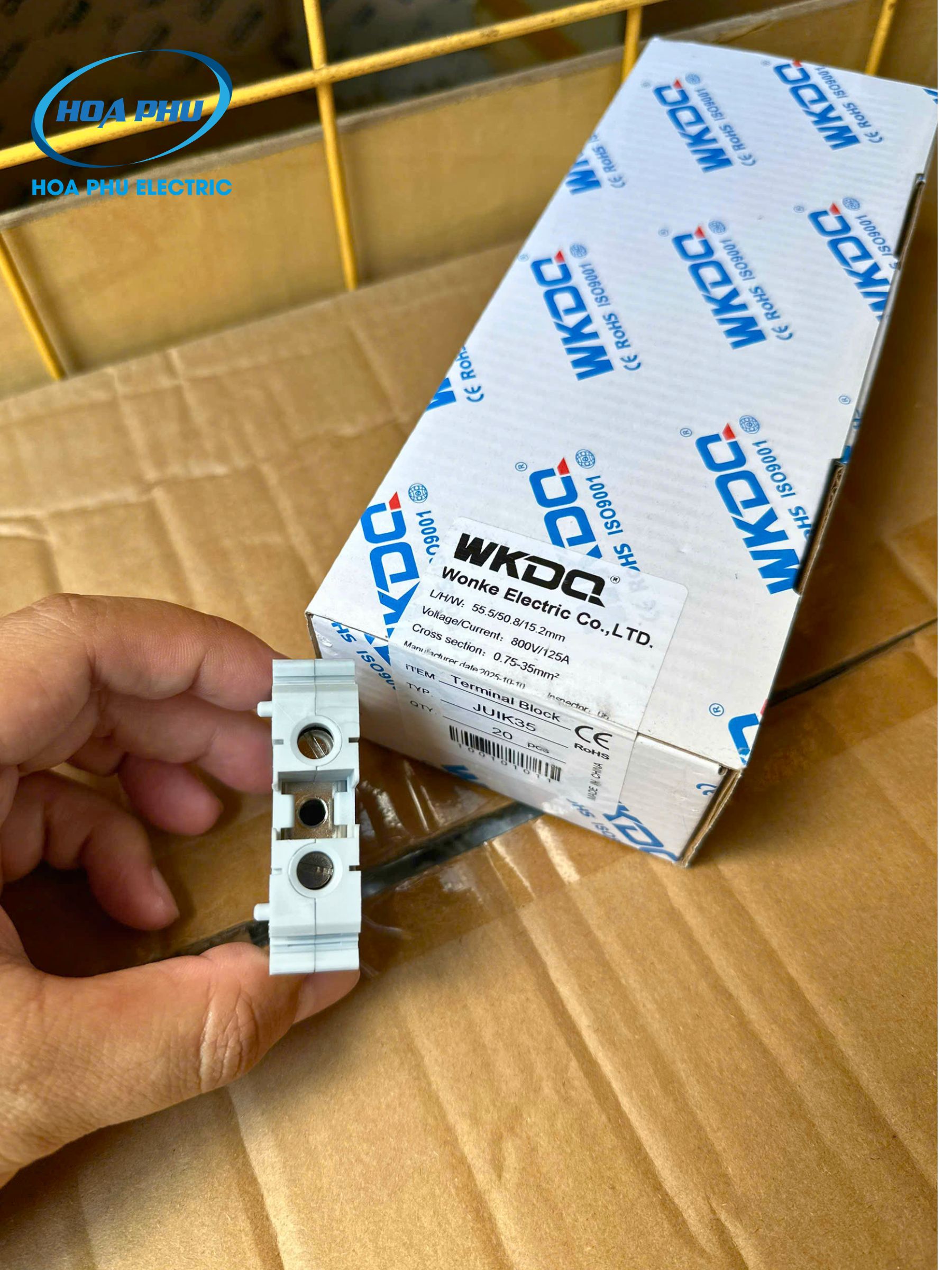

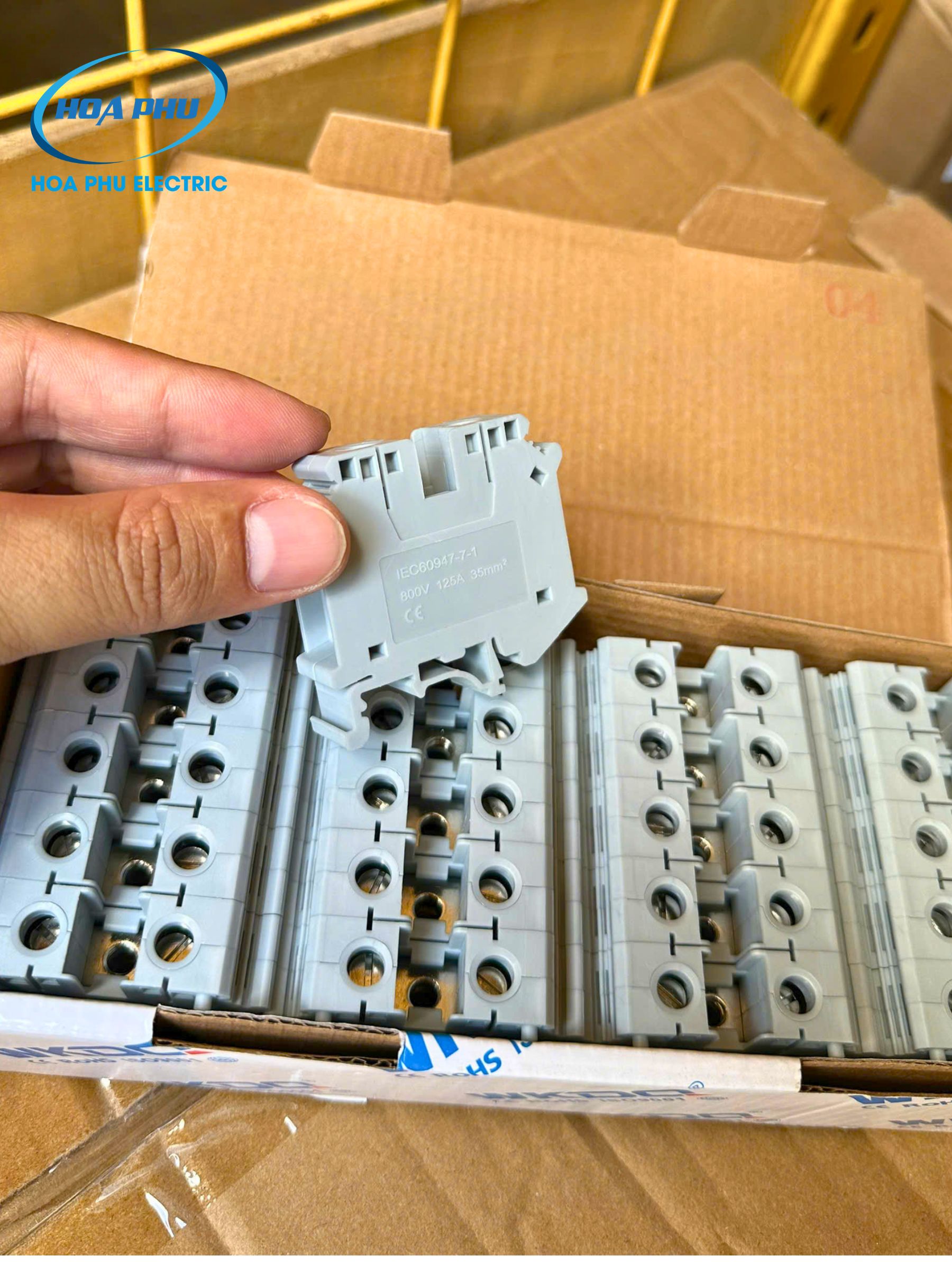

1. Giới thiệu sản phẩm WONKE JUIK 35 Cầu Đấu Dây Bắt Vít 35mm² 800V/125A:
- JUIK 35 là Insulation Universal Terminal Block -cầu đấu dây cách điện dạng bắt vít của WONKE, được sử dụng để kết nối và phân phối dây dẫn trong tủ điện.
- Sản phẩm có thông số điện 800V/125A, hỗ trợ dây dẫn 0.75-35mm² / 0.75-35mm².
- JUIK 35 có kích thước L56 × H51 × W15.2mm, tiết diện danh định 35mm², phù hợp để lắp thành cụm terminal trên thanh DIN.
- Sản phẩm sử dụng End Cover D-JUK 4/10, cầu nối cố định JFBI 10-12, cầu nối cắm JEB 10-12 và marker ZB10.
2. Thông số kỹ thuật WONKE Cầu Đấu Dây Bắt Vít 35mm² 800V/125A:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JUIK 35 |
| Loại sản phẩm | Insulation Universal Terminal Block |
| Kiểu kết nối | Screw Connection – bắt vít |
| Điện áp | 800V |
| Dòng điện | 125A |
| Tiết diện danh định | 35mm² |
| Tiết diện dây dẫn | 0.75-35mm² / 0.75-35mm² |
| Kích thước (L × H × W) | 56 × 51 × 15.2mm |
| Màu tiêu chuẩn | Xám |
| End Cover | D-JUK 4/10 |
| Fixed Bridge | JFBI 10-12 |
| Insertion Bridge | JEB 10-12 |
| Marker Strip | ZB10 |
3. Nguyên lý hoạt động của JUIK 35:
- JUIK 35 sử dụng cơ chế Screw Connection, dây dẫn được đưa vào vị trí đấu nối và cố định bằng vít.
- Khi vít được siết đúng cách, dây dẫn được giữ chắc tại điểm tiếp xúc, tạo kết nối điện giữa hai phía của terminal.
- Nhiều terminal JUIK 35 có thể được lắp liền nhau trên thanh DIN và kết hợp với phụ kiện cầu nối để tạo liên kết điện giữa các terminal.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế Insulation Universal Terminal Block dạng bắt vít.
- Điện áp 800V, dòng điện 125A.
- Tiết diện danh định 35mm².
- Hỗ trợ dây dẫn 0.75-35mm² / 0.75-35mm².
- Kích thước L56 × H51 × W15.2mm.
- Có thể kết hợp với D-JUK 4/10, JFBI 10-12, JEB 10-12 và ZB10.
- Phù hợp để bố trí thành cụm terminal trong tủ điện.
5. Ứng dụng thực tế của JUIK 35 Cầu Đấu Dây Bắt Vít 35mm² 800V/125A :
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặtt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
- Bước 1: Ngắt nguồn điện trước khi tiến hành lắp đặt.
- Bước 2: Lắp JUIK 35 vào thanh DIN tại vị trí cần sử dụng.
- Bước 3: Chuẩn bị dây dẫn có tiết diện phù hợp với terminal.
- Bước 4: Đưa dây dẫn vào đúng vị trí đấu nối.
- Bước 5: Siết vít để cố định dây dẫn chắc chắn.
- Bước 6: Lắp các phụ kiện D-JUK 4/10, JFBI 10-12, JEB 10-12 hoặc ZB10 tùy theo thiết kế cụm terminal.
- Bước 7: Kiểm tra lại toàn bộ điểm đấu nối trước khi cấp nguồn cho hệ thống.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JUIK 35 :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
