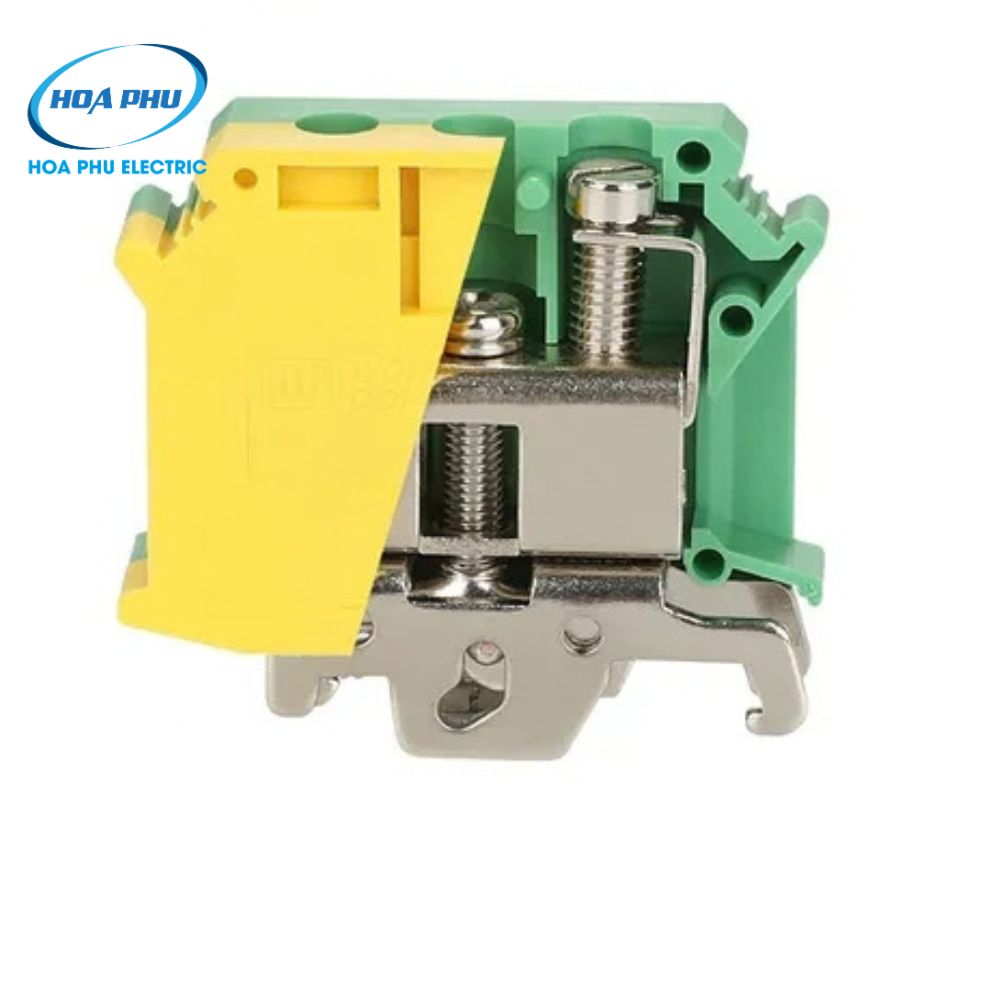

1. Giới thiệu sản phẩm WONKE JUISLKG 35 Cầu Đấu Tiếp Địa 35mm²:
- JUISLKG 35 là Universal Ground Terminal Block – cầu đấu tiếp địa của WONKE, được sử dụng để đấu nối dây tiếp địa trong tủ điện.
- Sản phẩm hỗ trợ tiết diện dây dẫn 0.75-35mm² / 0.75-35mm², với tiết diện danh định 35mm².
- JUISLKG 35 có kích thước L56 × H50.2 × W15.2mm, phù hợp để lắp thành cụm terminal trên thanh DIN.
- Sản phẩm sử dụng marker ZB10 để hỗ trợ đánh dấu và nhận diện terminal.
2. Thông số kỹ thuật WONKE Cầu Đấu Tiếp Địa 35mm²:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JUISLKG 35 |
| Loại sản phẩm | Universal Ground Terminal Block |
| Chức năng | Cầu đấu tiếp địa |
| Kiểu kết nối | Screw Connection – bắt vít |
| Tiết diện danh định | 35mm² |
| Tiết diện dây dẫn | 0.75-35mm² / 0.75-35mm² |
| Kích thước (L × H × W) | 56 × 50.2 × 15.2mm |
| Marker Strip | ZB10 |
3. Nguyên lý hoạt động của JUISLKG 35:
- JUISLKG 35 sử dụng cơ chế Screw Connection, dây dẫn được đưa vào vị trí đấu nối và cố định bằng vít.
- Terminal được sử dụng cho chức năng đấu nối dây tiếp địa, giúp tạo điểm kết nối tiếp địa trong hệ thống tủ điện.
- JUISLKG 35 có thể được bố trí cùng các terminal khác trên thanh DIN để tạo thành cụm đấu nối trong tủ điện.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế Universal Ground Terminal Block chuyên dùng cho đấu nối tiếp địa.
- Tiết diện danh định 35mm².
- Hỗ trợ tiết diện dây dẫn 0.75-35mm² / 0.75-35mm².
- Kích thước L56 × H50.2 × W15.2mm.
- Sử dụng marker ZB10 để hỗ trợ đánh dấu terminal.
- Phù hợp để bố trí trong các cụm cầu đấu trên thanh DIN.
5. Ứng dụng thực tế của JUISLKG 35 Cầu Đấu Tiếp Địa 35mm² :
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặtt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
- Bước 1: Ngắt nguồn điện trước khi tiến hành lắp đặt.
- Bước 2: Lắp JUISLKG 35 vào thanh DIN tại vị trí cần sử dụng.
- Bước 3: Chuẩn bị dây tiếp địa có tiết diện phù hợp.
- Bước 4: Đưa dây dẫn vào đúng vị trí đấu nối.
- Bước 5: Siết vít để cố định dây dẫn chắc chắn.
- Bước 6: Sử dụng marker ZB10 khi cần đánh dấu và nhận diện terminal.
- Bước 7: Kiểm tra lại điểm đấu nối trước khi đưa hệ thống vào vận hành.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JUISLKG 35 :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
