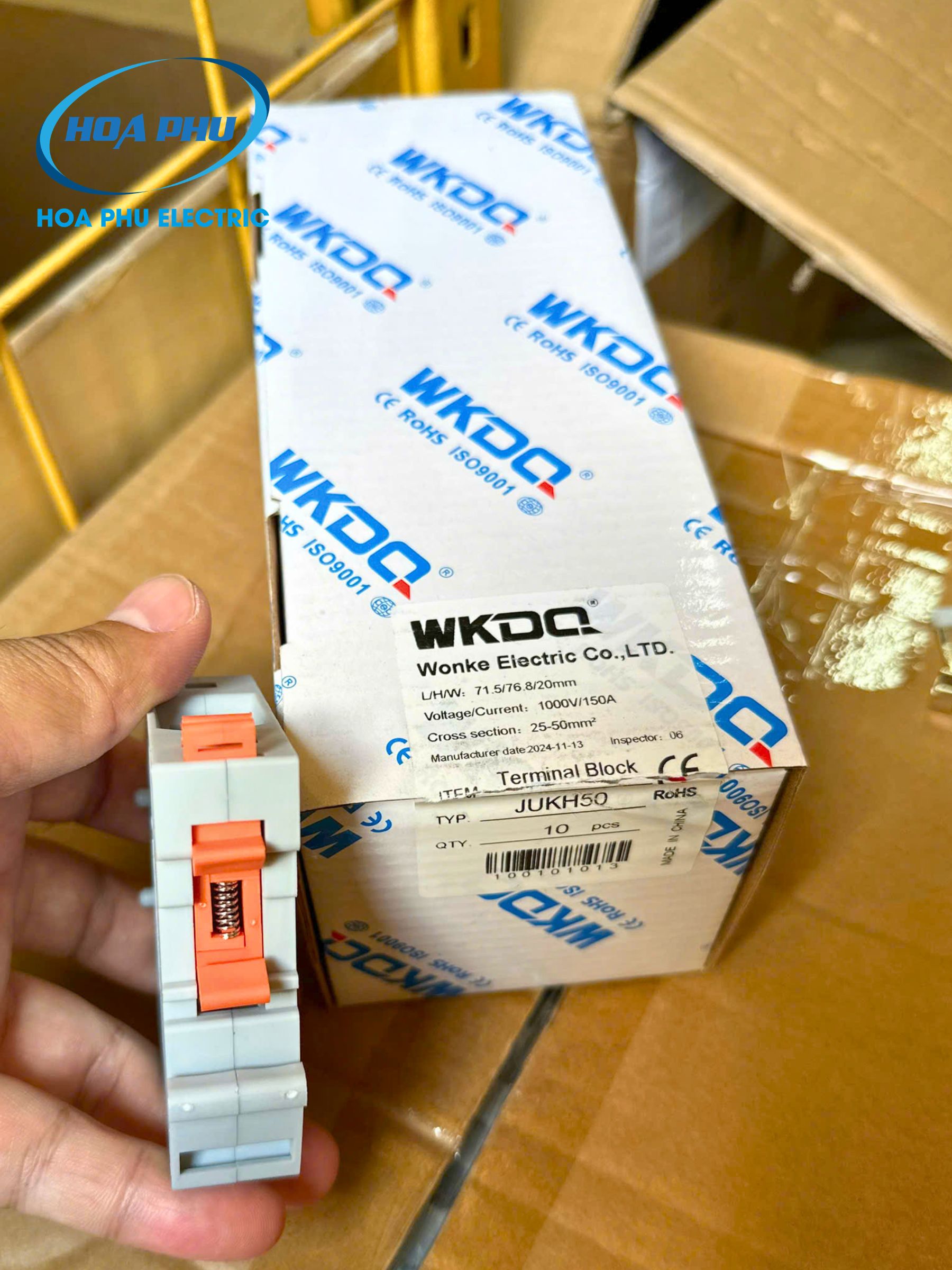

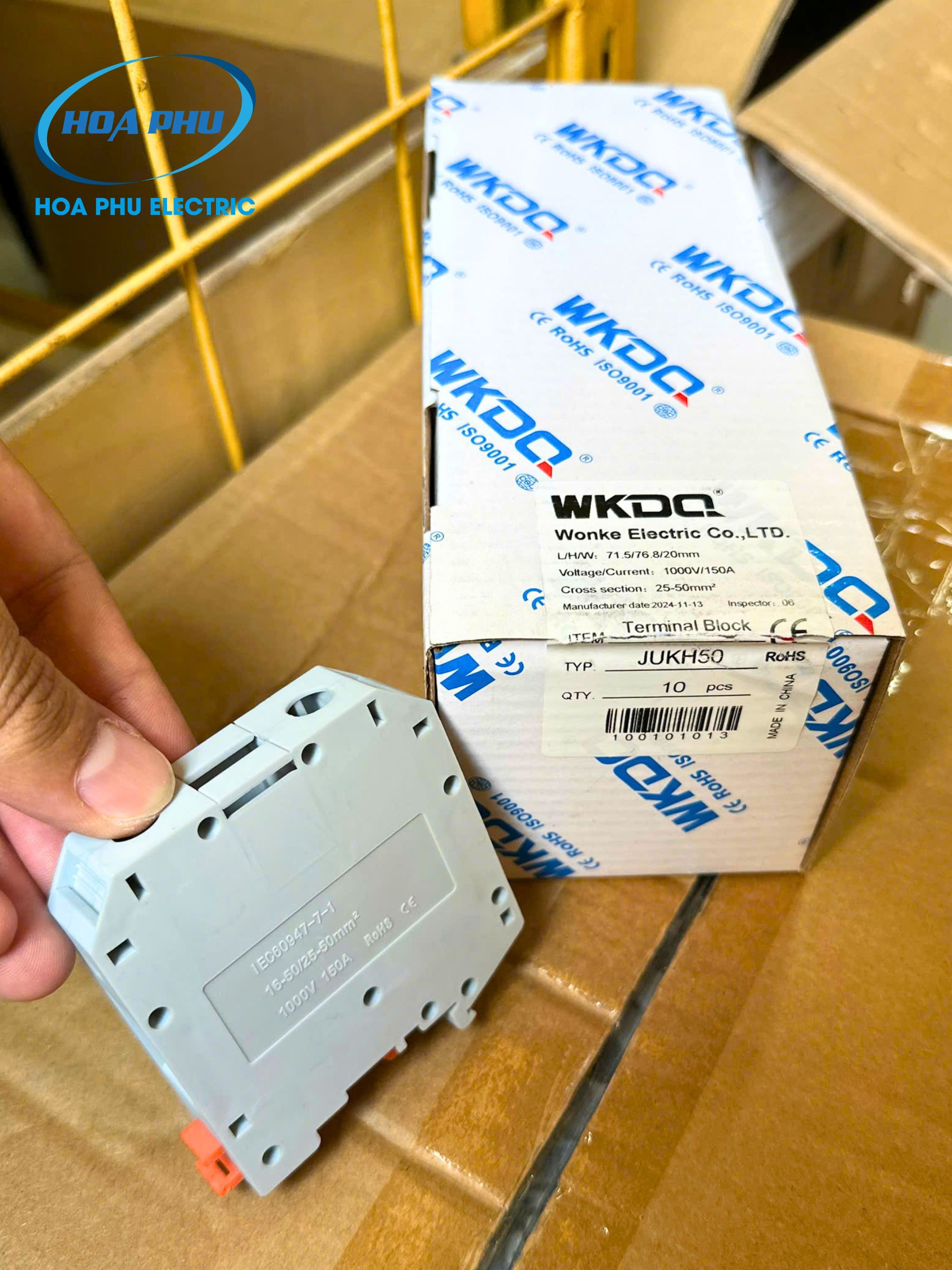

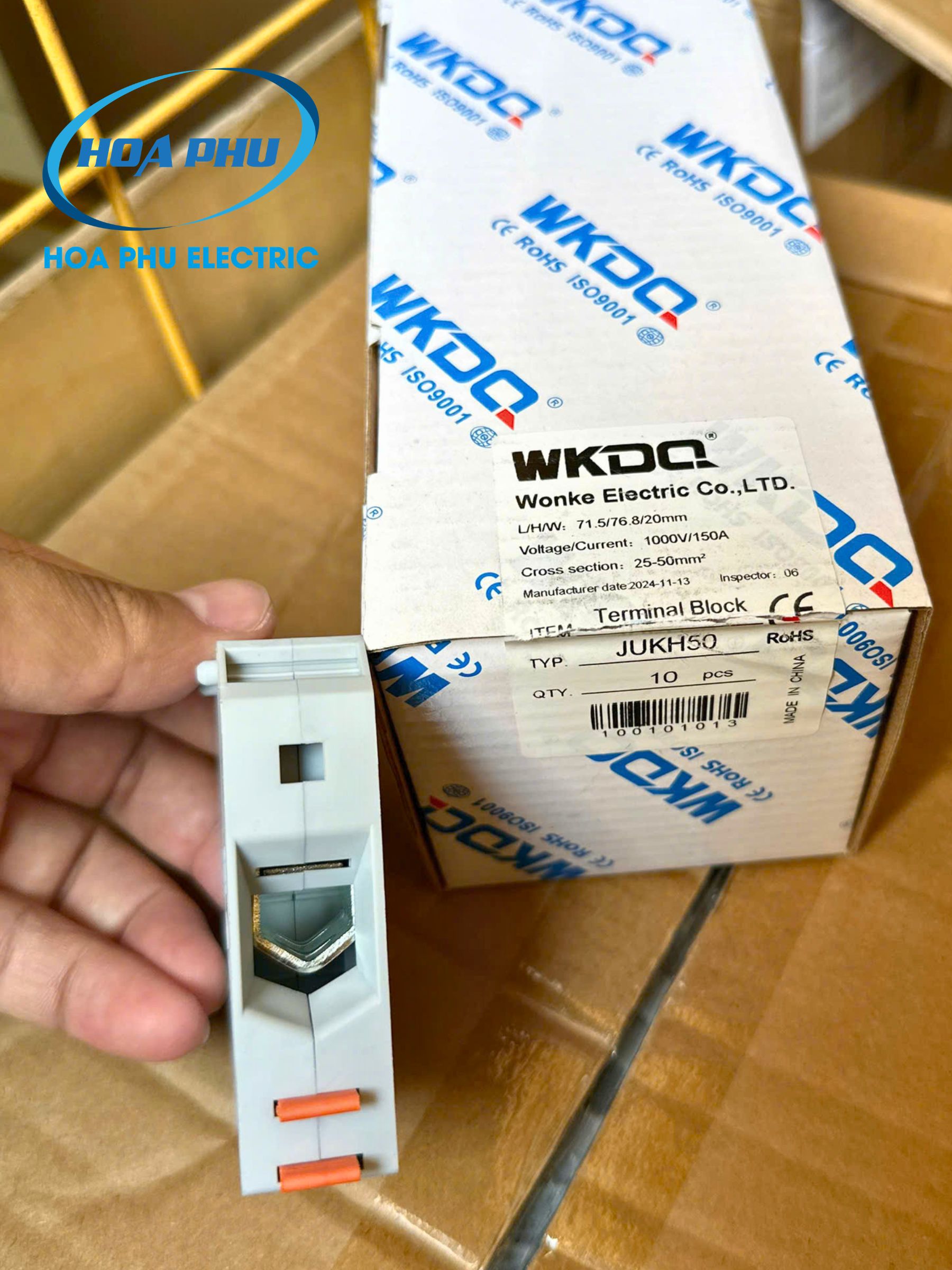

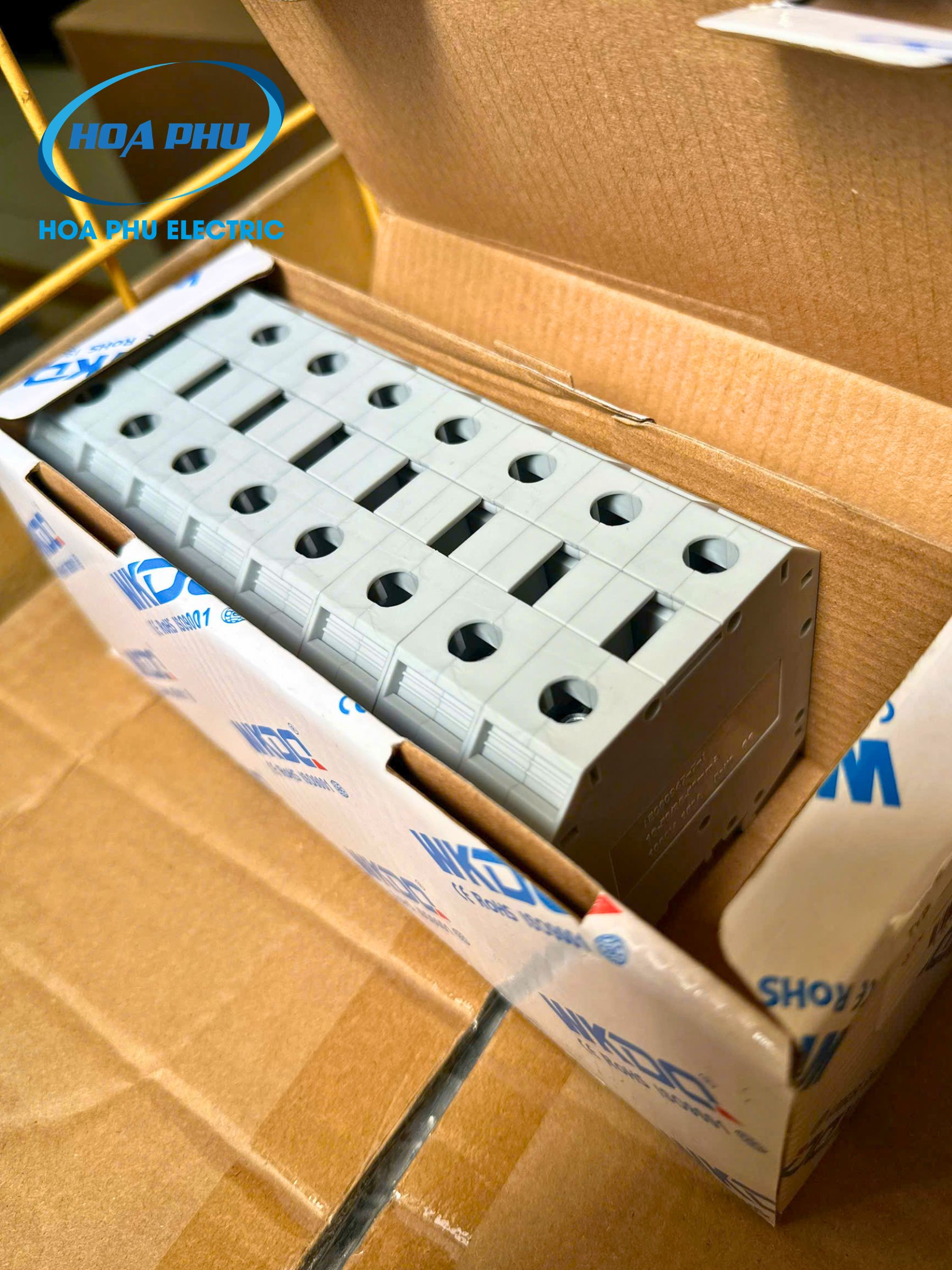

1. Giới thiệu sản phẩm WONKE JUKH 50 Cầu Đấu Dây Bắt Vít 50mm²:
- JUKH 50 là Universal High-current Terminal Block – cầu đấu dòng lớn dạng bắt vít của WONKE, được sử dụng để kết nối dây dẫn trong tủ điện.
- Sản phẩm có thông số điện 1000V/150A, tiết diện danh định 50mm², hỗ trợ dây dẫn 16-70mm² / 25-50mm².
- JUKH 50 có kích thước L71.5 × H76.8 × W20mm, phù hợp với các hệ thống cần đấu nối dây dẫn có tiết diện lớn.
- Sản phẩm match với Fixed Bridge JFBI 2-20, JFBI 3-20 và sử dụng Marker Strip ZB12.
2. Thông số kỹ thuật WONKE Cầu Đấu Dây Bắt Vít 50mm²:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WONKE |
| Model | JUKH 50 |
| Loại sản phẩm | Universal High-current Terminal Block |
| Kiểu kết nối | Screw Connection – bắt vít |
| Điện áp định mức | 1000V |
| Dòng điện định mức | 150A |
| Tiết diện danh định | 50mm² |
| Dây dẫn cứng | 16-70mm² |
| Dây dẫn mềm | 25-50mm² |
| Kích thước (L × H × W) | 71.5 × 76.8 × 20mm |
| Fixed Bridge | JFBI 2-20, JFBI 3-20 |
| Marker Strip | ZB12 |
3. Nguyên lý hoạt động của JUKH 50:
- JUKH 50 sử dụng cơ chế Screw Connection, dây dẫn được đưa vào vị trí đấu nối và cố định bằng vít.
- Khi vít được siết đúng cách, dây dẫn được giữ chắc tại điểm tiếp xúc, tạo kết nối điện qua terminal.
- Các terminal JUKH 50 có thể kết nối với nhau bằng Fixed Bridge JFBI 2-20 hoặc JFBI 3-20 khi cần tạo liên kết điện giữa các vị trí terminal.
4. Ưu điểm nổi bật của WONKE :
- Thiết kế Universal High-current Terminal Block dành cho các kết nối dòng điện lớn.
- Điện áp định mức 1000V, dòng điện định mức 150A.
- Tiết diện danh định 50mm².
- Hỗ trợ dây dẫn cứng 16–70mm² và dây dẫn mềm 25–50mm².
- Kích thước L71.5 × H76.8 × W20mm.
- Match với Fixed Bridge JFBI 2-20, JFBI 3-20.
- Sử dụng Marker Strip ZB12 để đánh dấu terminal.
5. Ứng dụng thực tế của JUKH 50 Cầu Đấu Dây Bắt Vít 50mm² :
- Tủ điện điều khiển.
- Tủ PLC.
- Tủ điện công nghiệp.
- Hệ thống tự động hóa.
- Máy móc và thiết bị công nghiệp.
- Hệ thống đấu nối tín hiệu.
- Các cụm terminal block cần tiết kiệm không gian lắp đặtt.
Lưu ý:Không sử dụng dòng điện cho cầu đấu vượt quá thông số định mức của sản phẩm.
6. Hướng dẫn lắp đặt cơ bản của WONKE:
- Bước 1: Ngắt nguồn điện trước khi tiến hành lắp đặt.
- Bước 2: Lắp JUKH 50 vào vị trí terminal theo thiết kế của tủ điện.
- Bước 3: Chuẩn bị dây dẫn có tiết diện phù hợp.
- Bước 4: Đưa dây dẫn vào đúng vị trí đấu nối.
- Bước 5: Siết vít để cố định dây dẫn chắc chắn.
- Bước 6: Khi cần liên kết các terminal, sử dụng JFBI 2-20 hoặc JFBI 3-20; sử dụng ZB12 để đánh dấu terminal.
- Bước 7: Kiểm tra lại toàn bộ điểm đấu nối trước khi cấp nguồn cho hệ thống.
Lưu ý:Kiểm tra dây đã được giữ chắc chắn sau khi đấu nối.
7. Tài liệu sản phẩm và thiết kế tham khảo của WONKE JUKH 50 :
- Wonke Electric-Catalog-HPE: Click để xem/tải về nhé
